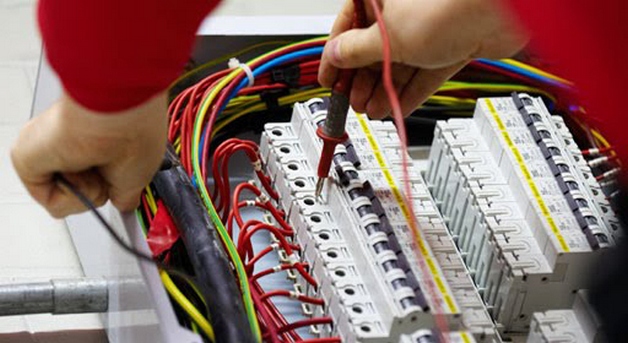

Традиційно і відповідно до ПУЕ та СНіП все внутрішнє розведення електрики на об’єкті починається від розподільного щитка. Найчастіше він встановлюється безпосередньо біля входу в квартиру, будинок. У ньому розміщуються пристрої захисного відключення, лічильник обліку електроенергії, шини заземлення та нуля. Установка та складання електричного щита має виконуватися підготовленими фахівцями з відповідними допусками, і їх ви знайдете в компанії «220lviv.top».

Порядок проведення робіт

Щит можна встановлювати лише на негорючі поверхні, тому в дерев’яних будинках монтаж здійснюється на спеціальні підкладки з негорючих матеріалів. У будівлях із каменю, як правило, готується або на етапі забудови передбачається ніша, в яку і монтується сталевий короб. Це дозволяє заощадити вільний простір у приміщенні.

Щит має бути зафіксований розчином у ніші. У верхній та нижній його частині передбачені отвори під введення та виведення кабелів. Якщо заклад електрики в будинок здійснюється повітряним шляхом, то введення зазвичай здійснюється зверху, якщо підземним – знизу.

Розглянемо складові елементи електрощита

• DIN-рейку – це металева пластина певного стандарту, на якій фіксується все електроустаткування, комутаційні пристрої
• Групові автомати захисного відключення – кожен з них відповідає за безпечну роботу окремої живильної гілки (розетки в будь-якій кімнаті, освітлення, пральна машина тощо)
• Загальне ПЗВ – повністю знеструмлює внутрішню мережу
• Загальний вступний автомат – відрізняється від ПЗВ диференціального типу тим, що реагує тільки на коротке замикання. Він призначений для розмикання мережі за необхідності обслуговування щитка
• Шина «нуля»
• Шина заземлення
• Лічильник обліку витрати електроенергії
• Вступний кабель і дроти живлення

І корпуси автоматів, і ізолятор шини оснащені спеціальними стандартними кріпленнями для фіксації на DIN-рейці. Щоб встановити на неї автоматику, вам знадобиться плоска викрутка. потрібно підчепити вушко і відтягнути клямку кріплення, встановити автомат на своє місце в щитку, а потім відпустити вушко. Демонтаж здійснюється у такий же спосіб. З шиною все ще простіше – вона просто замикається на рейці, а щоб зняти її, достатньо знизу натиснути на ручку паза. Лічильник обліку електроенергії зазвичай фіксується на болтах, шурупах. Решта – це робота з підключенням проводів.

кожен автомат захисного відключення забезпечений спеціальними затискачами. Достатньо взяти хрестову або плоску викрутку, розтиснути їх, а потім завести в гнізда оголені дроти та затягнути затискачі. На шині нуля та заземлення оголені дроти просто заводяться в отвори та затискаються болтиками.

Як правило, провід фази завжди в червоному або білому обплетенні (рідше – в коричневому), нульовий – завжди тільки синій, а заземлення – жовто-зелений. Їх не можна плутати та підключати хаотично, оскільки згодом виникнуть проблеми при підключенні електроустаткування всередині будинку, квартири. Після встановлення лічильника його перевірку та пломбування здійснює представник енергетичної компанії.
