Всі сучасні електричні прилади, що використовують цифрові технології, живляться від вбудованих блоків, що працюють у імпульсному режимі.
Вони забезпечуються захистами, мають якісний монтаж, але через стрибки напруги в мережі або помилок людини все ж таки виходять з ладу: тоді дорогий побутовий помічник перестає працювати.
Щоб ви могли з мінімальними втратами вийти із цієї ситуації, я докладно пояснюю все про імпульсні блоки живлення, ремонт своїми руками їхніх несправностей.
Ремонт імпульсного блоку живлення починається з простої діагностики: перевірки 220 В на вході, запобіжника, випрямляча та вихідних ліній 12/5/3,3 В. Нижче — схема, принцип роботи та практичний алгоритм у 7 кроків, щоб зрозуміти причину поломки й не спалити справні компоненти під час перевірок.
Спочатку пропоную трохи відійти від теми, щоби згадати підсобний довідковий матеріал. Якщо він вам не потрібен, то одразу переходьте до питань ремонту.
Імпульсні блоки живлення – як працюють: короткий огляд схем

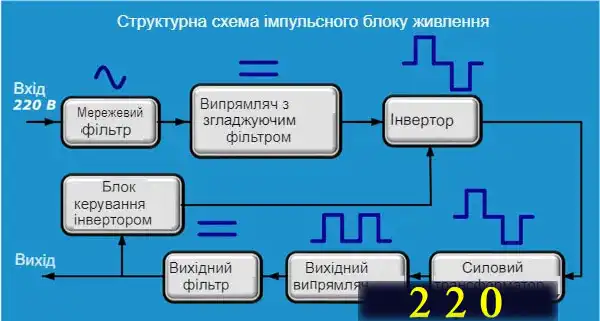

Структурна схема імпульсного блоку живлення пояснюється мнемонічними символами форми напруги над кожним його складовим блоком, а зв’язки взаємодії позначені стрілками. Саме з цього зручно починати, якщо ви шукаєте схему імпульсного блока живлення та хочете зрозуміти принцип роботи імпульсного блоку живлення без зайвої теорії.
Принципову схему зручно уявляти таким виглядом. Якщо ви вводите запит на кшталт імпульсний блок живлення схема або схеми імпульсних блоків живлення, звертайте увагу на первинну частину (220 В) та вузол ШІМ — саме там найчастіше «ховається» причина відмови.
Монтажна плата одного із пристроїв з розташуванням деталей показана на фотографії нижче з моїми коментарями. Так легше співставити «картинку» зі схемою та зрозуміти, де саме вимірювати напругу мультиметром.
Природно, що це лише окремий випадок, який, швидше за все, не збігається з вашим ДБЖ. Тут я маю просту мету — нагадати принципи взаємодії складових частин блоку.
Якщо вам необхідно докладніше ознайомитися з цими питаннями, читайте спеціально написану статтю. Також корисно паралельно перевірити базові речі в домашній мережі: як перевірити напругу в розетці мультиметром і чи немає проблем із заземленням та помилками підключення.
Правила безпеки з електричним струмом: як виключити ризики та захиститися від удару струмом під час ремонту ДБЖ
На всіх існуючих схемах імпульсних блоків живлення поряд з первинними ланцюгами 220 вольт розташовані вторинні вихідної напруги. Їх все необхідно виміряти та оцінити.
Правила безпеки з електричним струмом вимагають не допускати ненавчених людей до робіт під напругою. Тому обов’язково ознайомтеся з ними наперед.
Експертна порада: якщо ви не впевнені, де «первинка» і де «вторинка», або не розумієте, як безпечно міряти 220 В на платі — зупиніться. Помилка під час ремонту імпульсного БЖ часто коштує дорожче за сам блок. У Львові в таких ситуаціях логічно зробити аварійний виклик електрика, особливо коли є запах гару, вибиває автомат або плавиться проводка.
Я ж загострю вашу увагу лише на трьох питаннях:
- Працюйте під напругою тільки однією рукою: другу засуньте в кишеню і не діставайте відразу знизите ризик потрапляння під дію електричного струму.
- Накопичувальні конденсатори довго зберігають запасену енергію навіть при відключеному напрузі, вимагають обережного поводження.
- Підключайте імпульсний блок живлення для перевірок лише через роздільний трансформатор.

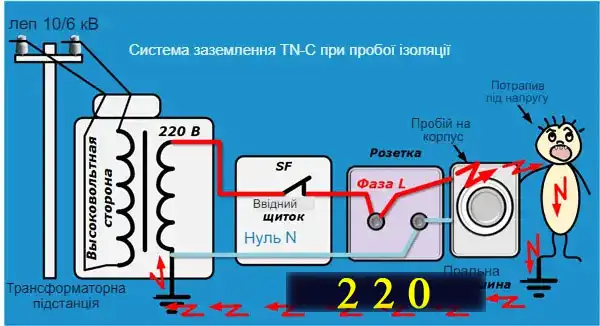

Електричний опір людського тіла дуже низький: наш організм складається із рідин. Якщо працювати під напругою двома руками, існує велика ймовірність створити шлях для проходження струму короткого замикання через своє тіло.

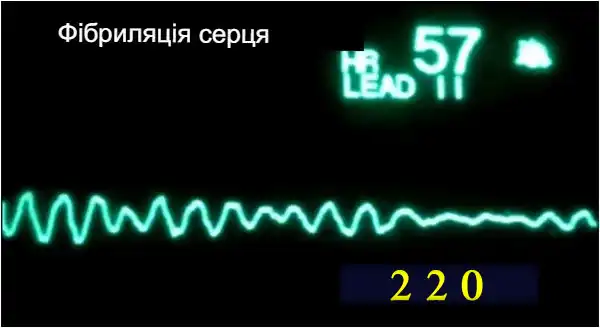

Адже кілька десятків міліампер вже можуть викликати фібриляцію серця.
Миттєвий розряд конденсатора теж здатний завдати великої шкоди організму. Не раджу випробовувати долю: перевіряти на собі роботу електрошокера.
Накопичений ємнісний заряд слід попередньо знімати. Причому робити це не простим закоротким його висновком пінцетом або перемичкою, а резистивним опором у десятки кілоом. Інакше можуть виникнути великі струми, які просто пошкодять справний конденсатор.
Роздільний трансформатор відокремлює підключений до нього споживач від ланцюгів живильної підстанції. Його застосування виключає стікання струму через тіло людини за контуром землі.
Величина струму короткого замикання у вторинному ланцюзі 220 розділового трансформатора обмежується потужністю, яку може передавати його магнітопровід.
Ця схема підключення допускає торкання однією рукою (не двома) будь-якого місця вторинної обмотки трансформатора або підключеного до неї джерела безперебійного живлення.
Підключати ДБЖ до вторинного кола роздільного трансформатора рекомендую через лампу розжарювання.
Її ж з потужністю 60-100 ватів допустимо використовувати як струмообмежуючі навантаження при ремонті блоку без роздільного трансформатора. Вона зменшить аварійний струм, може врятувати транзистор від вигоряння. А якщо у вас паралельно «вибиває» захист у щитку — перевірте, чи справний автомат: як перевірити автоматичний вимикач і як працює автомат навантаження.
Як відремонтувати імпульсний блок живлення своїми руками: важливі поради для початківців
Професійний електрик завжди починає роботу з підготовки робочого місця, інструменту та оцінки ризиків, які необхідно запобігти.
Слід добре уявляти, що ремонтувати імпульсний блок живлення своїми руками означає працювати під напругою в діючих ланцюгах. Якщо ви шукаєте «ремонт імпульсного блока питания для новичков», ключова ідея така: спочатку відсікаємо банальні причини (вхід 220 В, запобіжник, міст, ключ), а вже потім ліземо в ШІМ та зворотний зв’язок.
| Симптом | Ймовірна причина | Що перевірити (швидко) | Коли потрібен майстер |
|---|---|---|---|
| Не вмикається, “мертвий” блок | Немає 220 В / шнур / запобіжник / міст | 220 В на вході, запобіжник, діодний міст, електроліт | Якщо запобіжник горить повторно або є гар/дим |
| Вибиває автомат при запуску | КЗ у первинній частині, пробитий ключ | Опір первинки, силовий транзистор, міст, варистор | Якщо немає досвіду роботи з 220 В на платі |
| Є 220 В, але немає 12/5/3,3 В | Не стартує ШІМ, зворотний зв’язок, оптопара | Живлення ШІМ, оптопара, стабілітрон, вторинні діоди | Якщо потрібні виміри осцилографом |
| Напруга “плаває”, рипить, мерехтить | Висохли конденсатори, пульсації | Ємність/ESR електролітів, перегрів, якість пайки | Коли потрібна заміна вузлів та перевірка під навантаженням |
| Завищена/занижена вихідна напруга | Стабілізація, оптопара, контроль | Стабілітрон, оптопара, ланцюг зворотного зв’язку | Якщо ризик “вбити” навантаження (плата/монітор) |
Підготовчі роботи: де знайти схему імпульсного блоку живлення та які потрібні вимірювальні прилади
Наразі виробники електротехнічного обладнання зберігають у таємниці свої професійні секрети: схеми ДБЖ у вільному доступі немає. Ми ж зібралися робити ремонт своїми руками, а не спеціалізованому сервісі.
Поступаємо наступним чином:
- Розкриваємо корпус та оглядаємо електронну плату.
- Знаходимо потужний транзистор (вихідний ключ) та мікросхему (ШІМ-контролер). Іноді можуть бути об’єднані загальним корпусом.
- Записуємо маркування і по ньому шукаємо в довідниках або через інтернет повний опис (data sheet).
- Вивчаємо знайдену документацію висновки мікросхеми, способи її підключення і порівнюємо отримані відомості з реальною конструкцією.
На малогабаритних мікросхемах повне маркування не завжди міститься. Тоді виробники роблять кодове позначення з кількох літер та цифр. По ньому складніше шукати інформацію, доведеться наполегливіше попрацювати.
Без вимірювального електричного інструменту відремонтувати ДБЖ навряд чи вдасться. Можна обійтися старими стрілочними приладами – тестерами, як мій Ц4324.
Вони дозволяють вимірювати більшість електричних параметрів із достатнім для ремонту класом точності, але потребують підвищеної уваги та виконання додаткових обчислень.

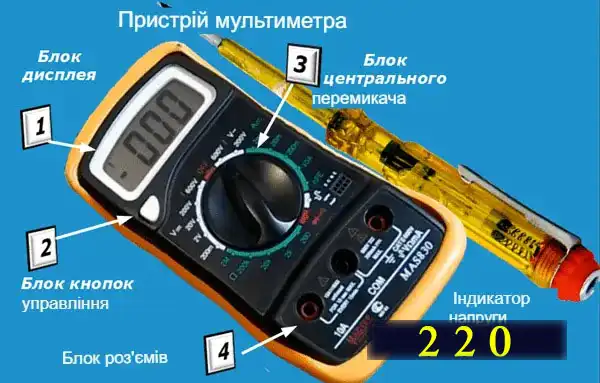

Зараз набагато зручніше використовувати для вимірювання цифровий мультиметр.
Усі правила поводження з ним для новачків я дуже докладно пояснив у спеціально опублікованій статті . Сподіваюся, що вона буде вам корисною. Для практики також стане у пригоді матеріал: перевірка напруги в мережі мультиметром.
Велику допомогу у пошуку несправностей надасть осцилограф. Він дозволяє переглянути осцилограми напруг практично кожного вузла ДБЖ.
За їхнім виглядом та величинами досить просто оцінювати працездатність кожного електронного елемента у складі схеми. Для зняття вимірів підійде будь-яка модель: стара аналогова чи сучасна цифрова.
Але якщо осцилографа немає, то зневірятися не варто. У переважній більшості випадків можна обійтися цифровим мультиметром або стрілочним тестером.
Алгоритм ремонту імпульсного блоку живлення: повна інструкція з 7 послідовних кроків
Несправності всередині ДБЖ можна розділити на дві категорії:
- Очевидне вигоряння з обвуглюванням деталей, доріжок, вибухи конденсаторів.
- Тиха втрата працездатності без прояву зовнішніх ушкоджень.
Алгоритм ремонту імпульсного блоку живлення складається з двох послідовних етапів: спочатку проводять первинні перевірки без подачі напруги, а потім заміряють величини електричних характеристик.
Перший етап ремонту передбачає обов’язкове виконання кроків №1 та 2 лише з відключеним харчуванням .
Крок №1: зовнішній та внутрішній огляд
Спочатку вам доведеться розкрити корпус та уважно оглянути його вміст. Все, що викликає сумніви, необхідно ретельно перевірити.
Перший тип пошкодження таїть у собі ту небезпеку, що визначити маркування деталей, що згоріли, буває складно, а то й неможливо. На цьому етапі ремонт може зупинитись.
Крок №2: перевірка вхідної напруги
У другому випадку пошук місця дефекту починають із перевірки наявності ланцюгів живлення 220 вольт. Часто виникає пошкодження мережного шнура або перегорання запобіжника.
Плавка вставка запобіжника зазвичай перегорає від пробою напівпровідникового переходу діодів моста випрямляння, транзисторних ключів або дефектів блоку, що управляє черговим режимом.
Все це треба перевірити мультиметром: його переводять у режим омметра та заміряють стан електричного опору зазначених ланцюжків, шукають урвища, яку необхідно усунути.
Відразу скажу, що не варто заспокоюватися, якщо виявили запобіжник, що згорів: він так просто не виходить з ладу. Очевидно в ланцюзі ДБЖ виникло коротке замикання або перевантаження: доведеться шукати додатково пошкоджені деталі. Також перевірте, чи не є проблема зовні — наприклад, у щитку: як зрозуміти, що автомат несправний або чи не потрібна заміна автоматів.
Якщо пошкоджень немає, імпульсний блок живлення розміщують на діелектричній підставі столу і подають на нього 220 вольт.
Вхідну напругу треба перевірити мультиметром у режимі вольтметра, провести вимірювання на вході мережевого фільтра та після плавки вставки запобіжника.
Крок №3: перевірка стану мережного фільтра та випрямляча
Працездатність цієї схеми слід визначати вольтметром у режимі вимірювання змінної напруги. Звертайте увагу на величину його сигналу на вході та виході. У справного приладу амплітуда гармонік практично не повинна відрізнятися.
Якість фільтрації сторонніх перешкод добре показує осцилограф, але якщо він відсутній, це не так вже й страшно. Його виміри можуть знадобитися у виняткових випадках, їх можна пропустити.

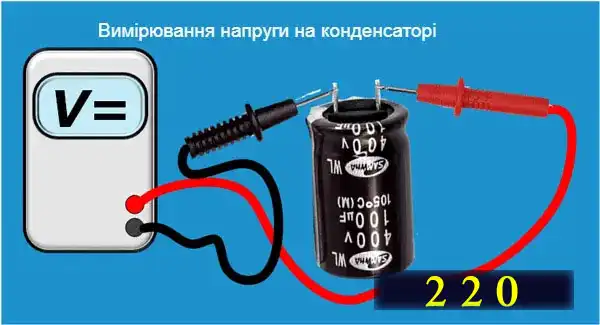

Також перевіряється робота випрямляча: вольтметр для виміру вихідної напруги перемикають у режим ланцюгів постійного струму. Його кінці встановлюють на ніжки електролітичного конденсатора або на їх доріжки.
Коли напруга на виході з фільтра або випрямляча не укладається в норму, доведеться перевіряти справність всіх деталей, які входять до його схеми.

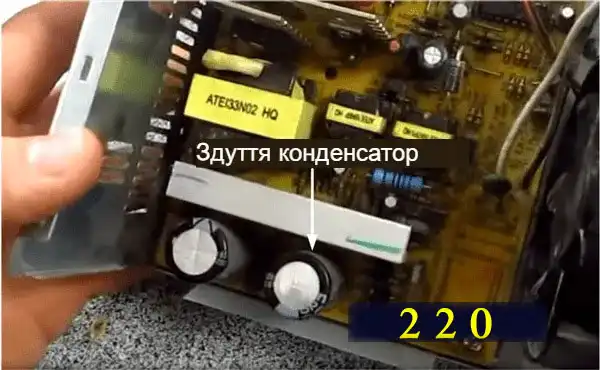

Насамперед звертайте увагу на електролітичні конденсатори, які при надмірному нагріванні всихають, втрачаючи ємність, а то й вибухають. Відразу оцініть правильність їхньої геометричної форми.
Будь-яке найменше спотворення, особливо здутий конденсатор – ознака внутрішнього пошкодження. Якщо геометрія не порушена, то приступають до електричних вимірів.
Стрілочним тестером це можна зробити двома способами:
- Конденсатор розряджають. Прилад переводять у режим омметра та його внутрішнім джерелом заряджають ємність: просто щупи ставлять на ніжки та витримують невеликий час.
Потім цешку переводять у режим вольтметра та спостерігають за розрядом ємності. Спосіб приблизний, оцінний, але досить швидкий.
- Точніше, але складніше оцінити конденсатор можна виміром його ємнісного опору. Через нього пропускають синусоїдальний струм, оцінюють вимірами його величину та падіння напруги. За законом Ома обчислюють ємнісний опір Хс. По ньому розраховують ємність конденсатора C.
Цифровий мультиметр дозволяє легко визначити величину ємності звичайним виміром. Усередині нього є вбудований генератор, а процеси вимірювання струму з напругою, як і обчислення, автоматизовані.
По-друге, аналізуйте справність діодів. Всі вони, включаючи силові, повинні проводити струм лише в один бік. Їхню працездатність оцінюють мультиметром в режимі омметра або дзвінки.
Крок №4: перевірка роботи інвертора
Враховуємо, що схема побудови кожного високочастотного генератора збирається не лише з різних деталей, а й з великою різноманітністю конструкторських рішень.
Часто генератор об’єднаний у складі електронної плати з високочастотним трансформатором, а також вихідним випрямлячем та фільтром. Ми виходитимемо з того, що точної схеми побудови ДБЖ у нас немає: перевіряємо її за зовнішніми, непрямими ознаками.
Працюємо мультиметром у режимі вольтметра: послідовно оцінюємо амплітуди напруги на різних точках інверторної схеми. Враховуємо, що пристрій показує діючі величини, а не максимальні, амплітудні.
Осцилограф із дільником напруг тут доречніший: він покаже ще й форму кожного сигналу, що може значно полегшити пошук несправності.
Крок №5: перевірка вихідної напруги

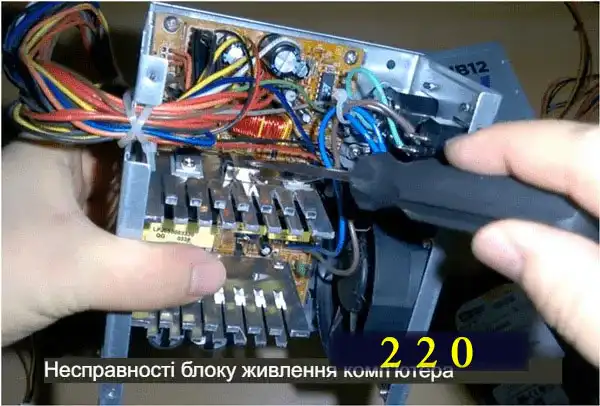

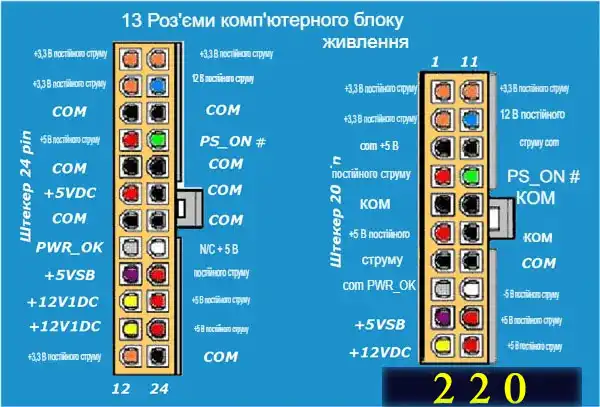

Звертаю увагу, що багато ДБЖ, особливо комп’ютерні, на виході мають кілька ланцюгів, що відрізняються за величиною напруги, наприклад, 12, 5 і 3,3 вольта. Причому можуть збиратися на різні навантаження.
Їх треба перевірити електричними вимірами. Щоб запустити комп’ютерний блок у роботу, необхідно закоротити керуючий сигнал запуску БП PS_On на нульовий провід чорного кольору.
Подача напруги живлення на комп’ютерний ДБЖ у режимі холостого ходу шкідлива для електронної схеми. Скорочується ресурс роботи.

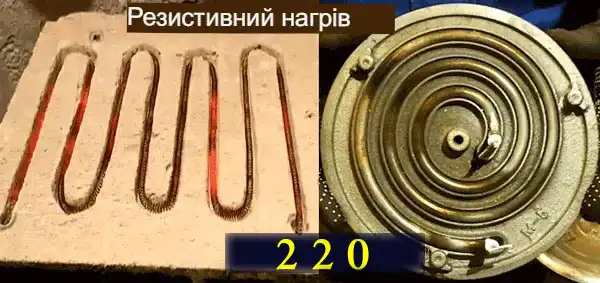

Для перевірки під напругою рекомендується зібрати просту схему із звичайних резисторів. Бажано їх вибирати великої потужності та ставити на радіатори або робити примусове обдування на час перевірки.
Якщо в якості навантаження використовувати робочі блоки комп’ютера, наприклад CD-привід, HDD або материнську плату, як іноді рекомендують окремі майстри, то велика ймовірність того, що несправність ще несправність блоку живлення пошкодить і їх.
Крок №6: перевірка роботи захисту від перевантажень
Операція проводиться після перевірки якості вихідної напруги на всіх ділянках схеми.
Імпульсні блоки живлення для складних електронних пристроїв (монітори, цифрові телевізори та подібна техніка) мають у своєму складі струмовий захист. Вона знімає живлення з підключеного ланцюга у разі виникнення в ньому небезпечних струмів, що перевищують номінальну величину.
Цей захист працює від вбудованого датчика струму, сигнал з якого про перевантаження подається на мікросхему, що управляє. Вона, у свою чергу, відключає харчування вихідним силовим контактом з аварійного режиму, що створився.
Крок №7: перевірка схеми стабілізації вихідної напруги
На цьому заключному етапі оцінюється робота блоку управління інвертором при змінному вхідному напрузі живлення по дії схеми зворотного зв’язку.
Алгоритм перевірки складається з наступних етапів:
- ДБЖ відключають від ланцюгів вхідної напруги 220 вольт.
- До виходу оптопари підключають стрілочний тестер, переключений в режим омметра, хоча можна використовувати цифровий мультиметр.
- На вихід блоку живлення +/-12 V подають постійну напругу від джерела, що регулюється, змінюють його величину і контролюють спрацьовування оптопари за показаннями омметра.
При зниженій напрузі оптопара матиме високий електричний опір, а при досягненні на схемі 12 вольт її вихід відкриється, і стрілка омметра різко знизить свої показання.
Таке спрацьовування свідчить про спільну справність стабілітрона, оптопари та схеми стабілізації.
Не завадить окремо перевірити цілісність силового транзистора. Але попередньо його потрібно випаяти із плати.
Якщо дозволяють габарити блоку, його можна доопрацювати заміною:
- випрямних діодів підвищеної потужності;
- накопичувальних конденсаторів більшої ємності та напруги.
Якщо у вашому будинку стара проводка (наприклад алюмінієва), “дивні” відмови БЖ можуть повторюватися через контакти та нагрів: подивіться окремо плюси й ризики алюмінієвої проводки та базові речі про заземлення. А якщо потрібна швидка перевірка на місці у Львові — починайте з термінового виклику електрика.
- Схема імпульсного блоку живлення найчастіше “ламається” у первинній частині 220 В, випрямлячі або ключі інвертора.
- Діагностику починають з простого: вхід 220 В, запобіжник, міст, електроліти, а далі — ШІМ та зворотний зв’язок.
- До майстра варто звертатися, якщо повторно горить запобіжник, вибиває автомат, є гар/дим або потрібні виміри осцилографом.
- Головна порада: перевіряйте під навантаженням і через безпечне підключення, щоб не “добити” справні вузли та техніку.
FAQ
Що робити, якщо імпульсний блок живлення не вмикається взагалі?
Якщо імпульсний блок живлення не вмикається і немає жодних ознак життя, спочатку перевірте наявність 220 В у розетці та справність мережевого шнура. Часто причина банальна — відсутня напруга або згорів запобіжник. Далі варто виміряти мультиметром напругу після діодного моста та на електролітичному конденсаторі первинної частини. Якщо не впевнені у вимірах, перегляньте інструкцію як перевірити напругу в розетці мультиметром. При повторному перегоранні запобіжника краще зробити виклик електрика у Львові, щоб не пошкодити плату остаточно.
Чому вибиває автомат при підключенні блоку живлення?
Якщо при підключенні імпульсного блока живлення вибиває автомат, це зазвичай означає коротке замикання у первинній частині — пробитий силовий транзистор, діодний міст або варистор після стрибка напруги. Спочатку перевірте, чи справний сам автомат у щитку, адже іноді проблема не в блоці. Для цього корисно знати як зрозуміти, що автомат несправний та як працює автоматичний вимикач. Якщо автомат вибиває одразу при включенні — самостійний ремонт без досвіду небезпечний.
Як перевірити імпульсний блок живлення мультиметром у домашніх умовах?
Щоб перевірити імпульсний блок живлення мультиметром, потрібно послідовно виміряти: наявність 220 В на вході, постійну напругу після випрямляча та вихідні лінії 12 В, 5 В або 3,3 В під навантаженням. Важливо працювати через роздільний трансформатор або лампу розжарювання як обмежувач струму. Якщо напруга на вході нестабільна, перевірте окремо яка реальна напруга в мережі. При відсутності досвіду роботи з 220 В краще не ризикувати та звернутися до спеціаліста.
Коли викликати електрика, якщо блок живлення періодично вимикається?
Якщо імпульсний блок живлення періодично вимикається, «клацає», рипить або напруга на виході плаває, це може свідчити про висохлі конденсатори або проблеми зі стабілізацією. Також причиною бувають перепади напруги в будинку чи погане заземлення. У таких випадках варто перевірити стан заземлення в квартирі та якість проводки, особливо якщо вона алюмінієва — детальніше про алюмінієву проводку. Якщо несправність повторюється, доцільно викликати електрика для комплексної діагностики.
Що робити, якщо автомат включений, але світла немає і техніка не працює?
Якщо автомат увімкнений, але світла немає і імпульсний блок живлення не подає ознак життя, можлива проблема в контактах щитка, клемах або внутрішньому пошкодженні автомата. Також причиною може бути обрив нульового провідника. Спочатку перевірте напругу на виході автомата та в розетці. Якщо не впевнені, як це зробити, скористайтеся матеріалом як перевірити автомат. У разі відсутності напруги навіть при ввімкненому автоматі потрібна професійна перевірка електромережі.
Чому після стрибка напруги згорів блок живлення і як запобігти повторенню?
Після стрибка напруги імпульсний блок живлення може вийти з ладу через пробій діодного моста, силового транзистора або варистора. Часто згорає первинна частина, і повторне включення без діагностики лише погіршує ситуацію. Щоб запобігти повторенню, варто перевірити якість заземлення та стан автоматів, а також встановити захист від перенапруги. Якщо не впевнені у причинах аварії, безпечніше замовити терміновий виклик електрика, ніж ризикувати дорогою технікою.
