Більшість людей знають, що встановлення автоматичних вимикачів у щитку будинку чи квартири є обов’язковим, але не всі розуміють – чому. Щоб дещо прояснити ситуацію, необхідно розібратися в їх пристрої, принципі дії, більше дізнатися про їх різновиди, тонкощі установки та використання. Це допоможе уникнути неприємних казусів у процесі експлуатації електромережі, зробити її безпечнішою та комфортнішою.
Загальний пристрій автомата захисного відключення

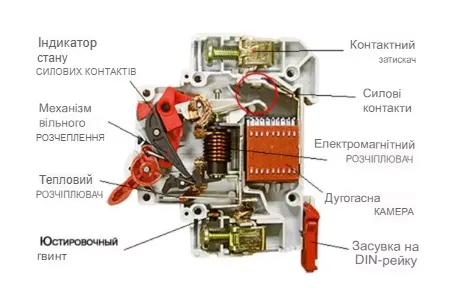

Розглянемо пристрій автомата захисного відключення, що складається з наступних компонентів:
- Пластиковий корпус – для модульних автоматів актуальним є використання корпусів, що складаються з двох половин, змонтованих на клепках. Корпус запобігає контакту з навантаженими металевими елементами, виключаючи ймовірність уражень електричним струмом.
- Механізм вільного розчеплення – зовнішня його частина – це перемикач, яким ви визначаєте стан пристрою (увімкнено/вимкнено)
- Елемент кріплення на рейку DIN
- Контактні затискачі – підведення фази та живильної гілки
- Тепловий розчіплювач – це біметалічна пластина, яка при зміні температури на гілці розширюється, змінюючи своє положення, і розчіплюючи контакт. Так спрацьовує автомат у разі підключення електроприладу з високим енергоспоживанням, внаслідок чого сила струму збільшується надмірно, перевищуючи допустиме навантаження
- Електромагнітний розчіплювач – на відміну від теплового розчіплювача, він реагує на зміни електромагнітного поля та спрацьовує за частки секунди під час коротких замикань.
- Гаситель дуги – відводить і гасить електродугу, що виникає при розчепленні, а гази при цьому відводяться по спеціальному каналу

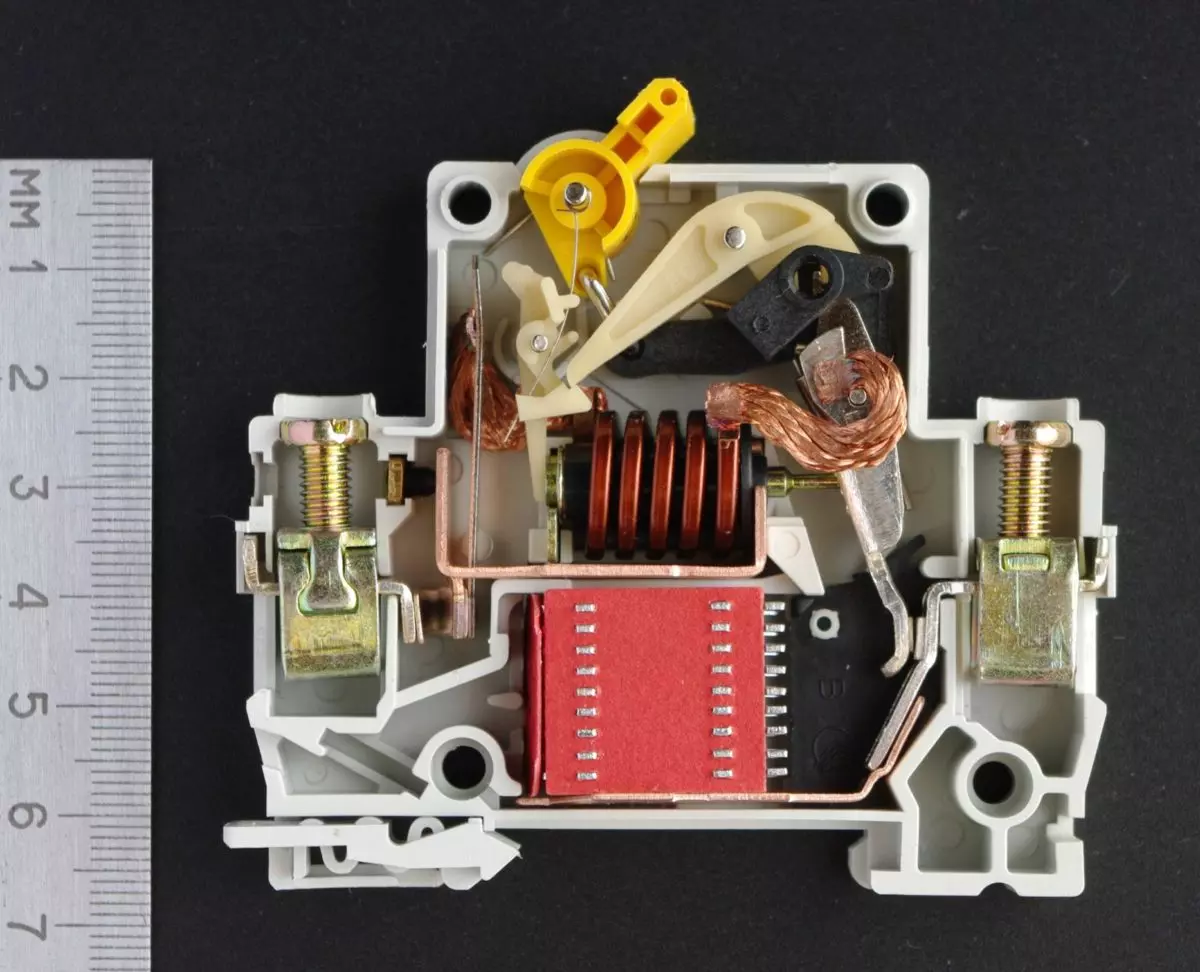

Нижче ви бачите фото автомата захисного відключення у розібраному вигляді.

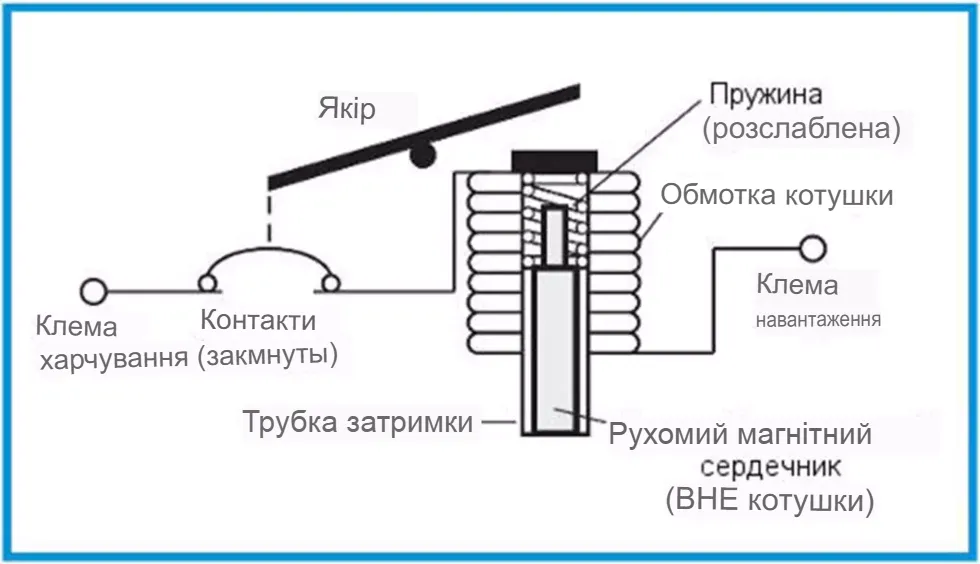

На ньому добре видно всі описані вище компоненти. Нижче на зображенні схематично показана котушка електромагнітного відключення з рухомим сердечником.
При зміні показників електромагнітного поля магнітний сердечник починає рухатися, розмикаючи мережу.
Як це працює?
Чи частково ми вже розібралися в принципі дії автоматичного вимикача, але звідки беруться ці сили та їх граничні значення? Основний показник, який відіграє ключову роль, це сила струму, оскільки напруга в мережі переважно стабільна. Коли ми підключаємо до мережі потужний електроприлад – переважно це пристрої прямого нагріву, такі як котли, електрокаміни, чайники, плити тощо, він дає підвищене навантаження. У цьому зростає сила струму. Якщо провідник, а, відповідно, і автомат, який контролює живлення на ньому, розрахований на силу струму, то при перевищенні цього показника автомат спрацює і відключить навантаження, щоб уникнути перегріву проводів.
Якщо спробувати при цьому заблокувати автомат у включеному положенні або якщо його зовсім не буде на цій гілці живлення, то станеться перегрів дроту, що вже само по собі згубно позначиться на його стані, а також виникне ризик оплавлення проводки та короткого замикання з наступним займанням може перерости у пожежу.
Щоб уникнути всіх цих негативних наслідків, кожна гілка, що живить, на групу розеток, освітлювальних приладів, а також на кожен силовий прилад повинна оснащуватися окремим автоматом захисного відключення, а в ідеалі – диференціальним автоматом, який також спрацьовує у випадках витоків струму. 220lviv.top – завжди напоготові!
