Fналіз 5 способів монтажу, що забезпечують електричну безпеку будівель різних конструкцій

Прихована прокладка дроту в житлових приміщеннях має одразу дві цілі:

1. створити гарний дизайн усередині кімнат;
2. знизити ризик ураження мешканців електричним струмом за рахунок додаткового обмеження доступу до струмоведучих частин.

Для підвищення електричної безпеки необхідно врахувати низку факторів, які залежать від різних варіантів прокладання проводу всередині будівельних конструкцій.

Далі у статті я коротко показую різні способи їх реалізації, що ґрунтуються на наукових методиках, створених для будинків, побудованих з різних матеріалів.

2 типи будівель з різним підходом до монтажу закритої проводки

Наші житлові будинки будують із матеріалів:

1. стійких до дії відкритого вогню – залізобетонні плити, цегла, піноблоки, камінь;
2. пожежонебезпечних – деревина, каркасне будівництво.

Можливість загоряння будівельної конструкції повинна враховуватися при прихованому монтажі дроту, що складається з струмопровідної металевої жили та шару ізоляції, здатної горіти.

Метал та поперечний переріз жил підбирається під оптимальне робоче навантаження з урахуванням:

1. виникнення у схемі можливих аварійних режимів досі їх відключення захистами;
2. збереження всіх показників працездатності після їх повної ліквідації.

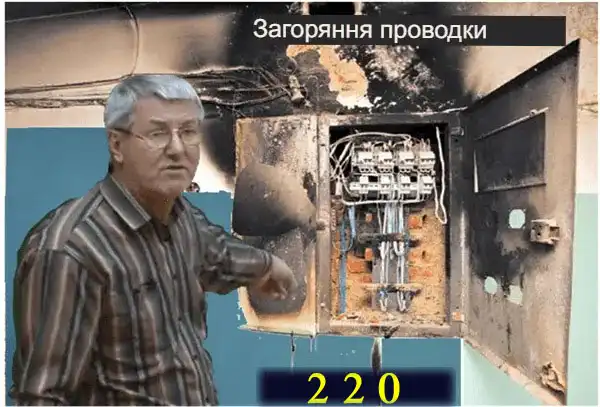

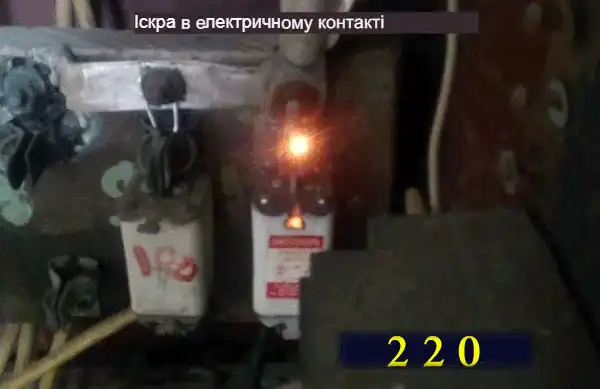

Ушкодження у проводці виникають з різних причин. Утворена електрична іскра силою струму здатна спалахнути поруч розташовані предмети.

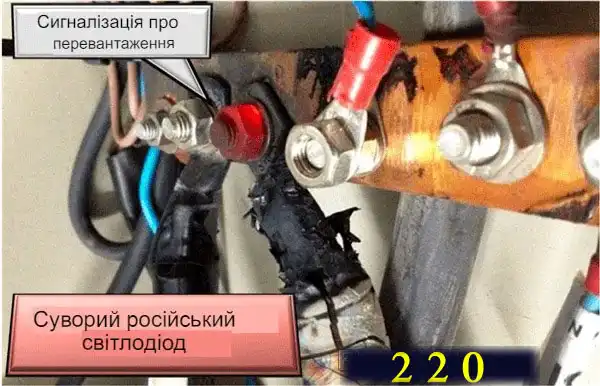

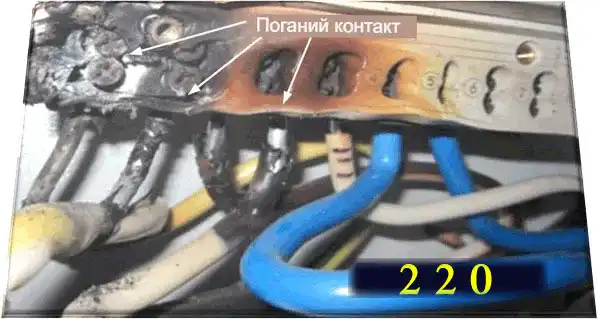

Поганий контакт мінімум перегріває та пошкоджує шар прилеглої ізоляції. Він може стати причиною пожежі.

Бувають випадки, що в залізобетонних будинках розпечений електричним струмом метал працює довго. Горіти поруч, крім діелектричного покриття жили, практично нема чому.

Інша річ — будинок із деревини чи СІП панелей. У ньому будь-яка іскра швидко спалахує будинок.

Зовнішнє діелектричне покриття жил покликане забезпечувати проходження струму тільки запланованими ділянками електричної схеми без утворення коротких замикань та витоків, включаючи випадки підвищення напруги.

Будь-який пробій ізоляції здатний завдати серйозної шкоди: аж до пожежі або удару струмом випадкової людини.

З цього питання електрики у Львові, які добре розуміють закон Ома, жартують: «Якщо напругу можна зрозуміти розумом , то струм — лише почуттям!».

Щоб не випробовувати долю
невдалих фахівців, рекомендую правильно вибирати провід для його потайної прокладки. Все це обумовлено Правилами Пристрої Електроустановок та зведено до спеціальних таблиць.

Ви навіть можете скористатися простим онлайн калькулятором для точного розрахунку .

Зверніть увагу, що прокладений усередині закритого простору провід працює в більш важких умовах: від нього гірше відводиться тепло в навколишнє середовище.

За рахунок цього ізоляція сильніше нагрівається, що компенсується вибором перерізу жил з більшою поперечною площею, зниженим електричним опором . Однак цього не завжди достатньо.

Для забезпечення безпеки електропроводки будівлі важливо додатково визначитися із можливістю займання ізоляції, виготовленої з різними хімічними складами компонентів.

Як оцінити протипожежну стійкість ізоляції дроту для прихованого прокладання: це треба знати кожному господареві

Промисловість випускає великий асортимент проводів та кабелів (більше 100 марок) для монтажу усередині житлових будівель. Вони додатково поділяються на кілька різновидів.

Серед цієї різноманітності вже виділені популярні вироби, що зарекомендували себе надійною роботою при номінальних навантаженнях і аваріях, що виникають.

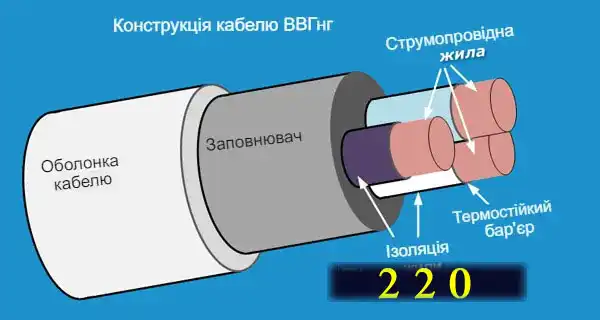

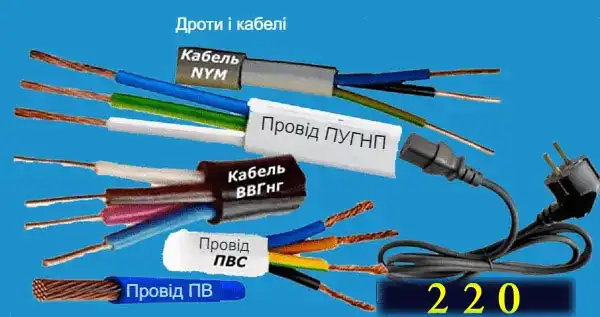

До них відносять кабелі марок ВВГ та NYM, дроти – ПуВ, ПуГВ, ПВ, ПВС, ПУГНП.

Вони характеризуються точно виготовленим перерізом мідної жили, покритою міцним шаром полівінілхлоридної (ПВХ) ізоляції.

Під час придбання необхідно враховувати протипожежні властивості діелектричної оболонки. При надмірному нагріванні звичайний полівінілхлорид запалюється, горить і виділяє дим з продуктами згоряння, що мають токсичні властивості.

Ізоляція, що підтримує поширення відкритого вогню, є додатковим джерелом пожежі, прискорює спалах, ускладнює роботу рятувальників.

Токсичні речовини, що містяться в диму полівінілхлориду, що горить, впливають на органи дихання, викликають швидке отруєння людини, що знаходиться в зоні пожежі.

Люди, що опинилися в задимлених приміщеннях з виробами, що горять ПВХ, швидко втрачають свідомість, можуть загинути.

З цих причин полівінілхлориди, що використовуються для діелектричного шару, випускаються за чотирма різними технологіями. Вони можуть:

1. спалахнути, горіти і бути джерелом поширення відкритого вогню (звичайна ізоляція);
2. плавитися від занадто високої температури, але не підтримувати горіння, що впливає на неї (ізоляція маркується літерами «нг»);
3. плавитися, але не поширювати горіння і не виділяти шкідливі токсичні речовини, як два попередні різновиди (у маркування додаються літери «нг-ls»);
4. мати підвищену теплостійкість до впливу відкритого вогню і високих температур, зберігати вогнестійкість і не створювати задимлення (маркування «нг-frls»).

Запам’ятати всі ці тонкощі маркування нескладно. Треба просто уявити, що ця абревіатура використовує такі символи:

1. “нг” – не підтримує горіння;
2. “ls” – low smoke (англійський вираз низький дим);
3. “fr” – fire resistant (англ: стійкість до вогню).

Чим краще полівінілхлориди протистоять підвищенню температури, тим більше виробник додав до складу хімічних присадок і ускладнив конструкцію. Все це позначається на кінцевій ціні.

Оптимальним рішенням вибору якості ізоляції для звичайної квартири вважається мідний кабель ВВГнг та провід ПуГВнг. Ізоляція їх жил і зовнішньої оболонки не горітиме від підвищеного нагріву, додатково підтримуючи пожежу, що розвивається, але вона розплавиться.

Кабелі та проводи з маркуванням “нг-ls” рекомендується використовувати в будинках з горючих матеріалів при використанні їх у прихованій проводці. Пояснюється це тим, що в подібних будинках пожежники давно помітили подібну картину:

• спочатку від іскри електропроводки всередині закритої будівельної конструкції виникає відкритий вогонь (швидко спалахує висушений часом деревний пил, тирсу, стружки);
• людина, що виявилася поруч, не може визначити місце загоряння: дим йде зі щілин зверху, а вогонь в цей час прихований усередині стін, набирає силу;
• для ефективного гасіння полум’я, що виникло, потрібно розбити стіну, знайти вогнище займання. Тільки після цього можна загасити відкритий вогонь водою або струменем з вогнегасника, що потребує часу;
• токсичні продукти згоряння швидко викликають отруєння організму, а спляча людина може відразу пригоріти і знепритомніти. Особливо беззахисними за такої ситуації є маленькі діти та люди похилого віку. У них часто не вистачає сил вибратися з палаючого будинку.

З цих причин усередині будівель з деревини або СІП панелей рекомендовано використовувати провід з ізоляцією, яка не тільки не підтримує горіння, але і з дуже низьким коефіцієнтом виділення токсинів.

Кабелі з маркуванням “нг-frls” через високу ціну застосовується у відповідальних промислових установках, що вимагають підвищеної надійності електричної схеми під час роботи.

Як безпечно приховати провід усередині будівельних конструкцій з негорючих матеріалів: 2 способи

Не треба думати, що в будинку з бетонних панелей, цегли або каменю не може початися пожежа через пожежу. Такі випадки трапляються, на жаль, не так рідко, як хотілося б.

Коли вогонь перекидається з проводки на майно та меблі, то вигоряють квартири та цілі під’їзди. Все це потрібно враховувати. Прихований усередині стін провід при монтажі та експлуатації не повинен пошкоджуватися. Для цього потрібно суворо дотримуватись розроблених правил його монтажу.

Особливості прокладання проводу в заздалегідь підготовлені кабельні траси

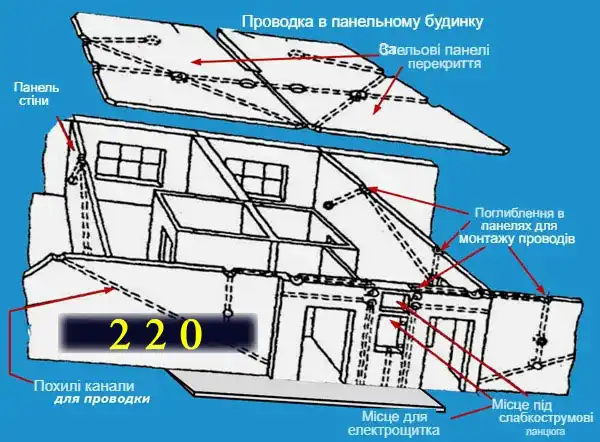

Промислове панельне будівництво передбачає заводське виготовлення пустот у плитах для безпечної закладки в них електричної проводки, розпаювальних коробок, кінцевих точок (розеток, вимикачів, світильників) одразу після збирання каркасу будівлі.

Вся ця інформація заноситься до проекту будинку. З нею можна ознайомитись у документації, що зберігається в архівах житлово-комунального господарства.

Канальна система проведення забезпечує зручний доступ монтера до кожної електричної точки в будь-який час монтажу схеми або при її експлуатації.

Пошкоджену ділянку легко замінити на справну. Розташування кабельних магістралей, закладене у проект, не послаблює загальну конструкцію будівлі та її несучі елементи.

Штроблення стін: які існують небезпеки для домашнього майстра

Більшість сучасних будинків з негорючих матеріалів будуються цільною конструкцією без створення пустот для закладання прихованої проводки. Під неї потрібно готувати спеціальне місце.

До штроблення відносять роботи, пов’язані з виготовленням штроб – заглиблень у будівельних конструкціях для прихованого розміщення електропроводки чи інших технічних магістралей. На фінішному етапі обробки вони зашпаклівуються та вирівнюються.

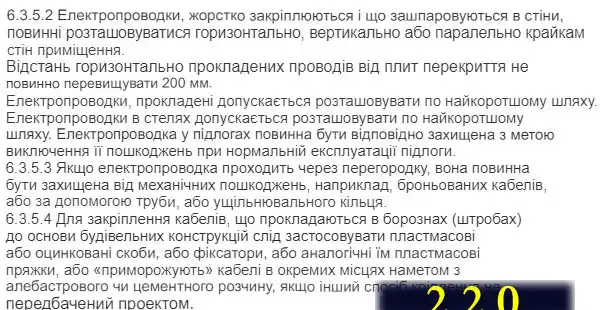

Вимоги до них викладені у будівельних правилах СНіП 3.05.06-85. Частину їх наводжу нижче.

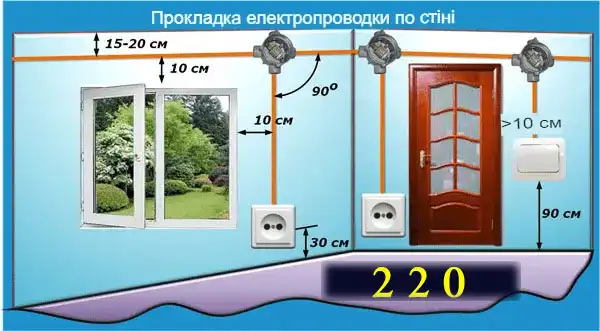

Горизонтальні штроби заборонено розташовувати ближче 15 см від стелі, вертикальні – до 10 см від дверей, вікон та кутових стиків. Їхня ширина і глибина повинна бути до 250 мм, а довжина обмежується – не більше 3 метрів.

Не можна порушувати ці правила, інакше можливе пошкодження комунікацій, що закладаються в них, або, того гірше, обвалення ослаблених будівельних конструкцій.

Перед штроблення, рекомендую перевірити майбутню трасу приладом пошуку прихованої проводки . Це позбавить багатьох неприємностей, пов’язаних з пошкодженням захованих у стінах комунікацій, наприклад, газо-, водопостачання, електрики, слаботочних ланцюгів.

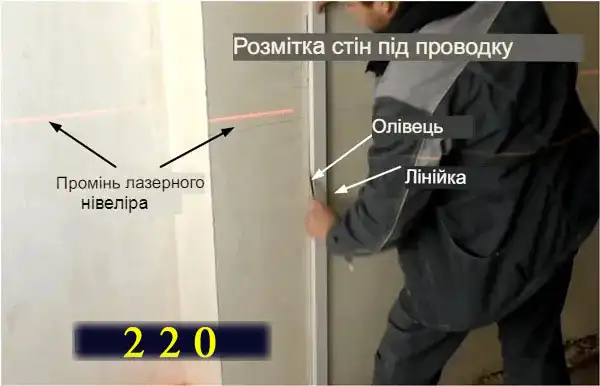

Розташування штроб необхідно спланувати до початку роботи, намалювати їх не тільки в плані кімнат, але і на будівельних конструкціях по горизонталі і вертикалі . При цьому зручно користуватися лазерним нівеліром, олівцем та будівельною лінійкою.

Нанесену розмітку рекомендую сфотографувати, а знімки зберегти на Google чи Яндекс дисках або на хмарному сховищі. Це значно полегшить майбутні роботи з ремонту при переплануванні кімнат, навішуванні поличок, шаф, інших предметів меблів.

Відразу на стіні показуйте всі основні відстані від кутів та інших елементів будівельних конструкцій. Вони будуть добре видно на фотографіях.

Штроби можна зробити різними бюджетними способами:

• вирубати шлямбуром із молотком;
• пробурити перфоратором;
• прорізати болгаркою.

Кожен із перерахованих методів забирає багато сил і часу. Усередині багатоквартирного будинку ви довго відчуватимете нерви всіх сусідів. У кімнатах утворюється щільна хмара дуже дрібного пилу. Воно суцільним товстим шаром осяде на всіх предметах, включаючи ті, що закриті всередині шаф та коробок.

Генеральне прибирання неминуче: воно вимагатиме додаткових витрат. Врахуйте, що прибирати будівельний пил доведеться вручну кілька разів: якщо використовувати звичайний пилосос, його двигун швидко згорить від впливу абразивного сміття на обмотки і підшипники.

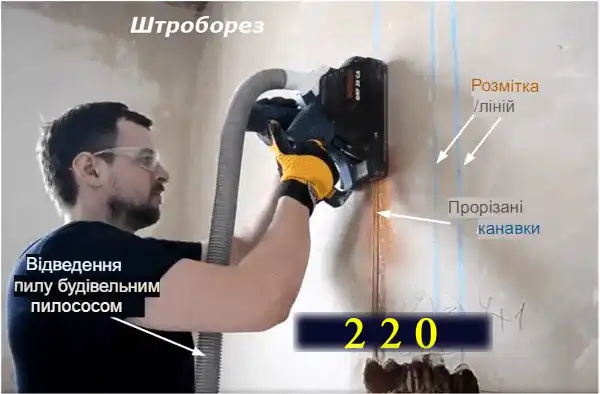

Позбавляє всіх цих неприємностей тільки спеціальний інструмент – штроборіз, що підключається шлангом відведення пилу до будівельного пилососу.

Він має два алмазні диски, що одночасно прорізають бічні кромки штроб, а пил, не потрапляючи в приміщення, відразу відводиться в герметичний пилоприймач. Купувати такий інструмент для виконання разових робіт дороге задоволення.

Але взяти його напрокат разом із будівельним пилососом набагато вигідніше, ніж довго довбати штроби, смітити, а потім все відчищати і відпрати в кімнатах. Перевірено та не раз!

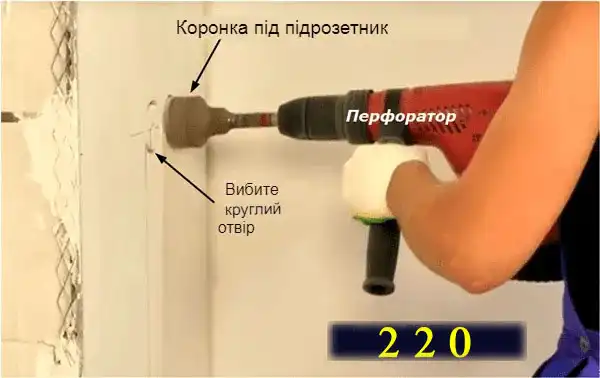

У місцях встановлення електричних точок спеціальною коронкою з алмазним напиленням можна швидко та акуратно вибити круглі отвори.

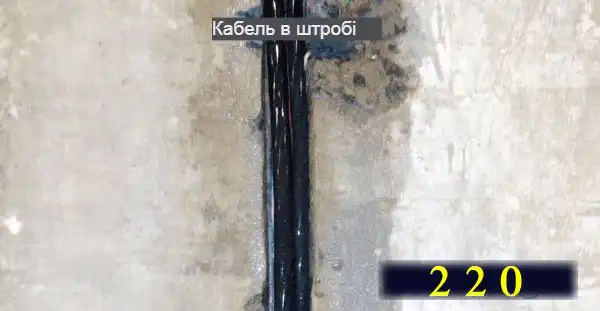

Кабель із подвійною оболонкою та перевіреною ізоляцією, наприклад, ВВГнг, можна замурувати всередині штроби без можливості вилучення. Закріплюють його спеціальними пластиковими стяжками.

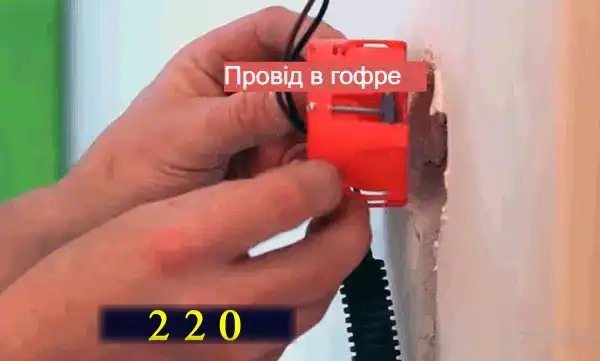

Провід теж можна закріпити стаціонарно, але краще помістити всередину гофри або труби, заштукатуреної в стіні. Тоді буде можливість його простої заміни у разі несподіваного пошкодження.

Раджу завжди створювати прості для ремонту електричні схеми.

3 наукові методики організації прихованого проведення в будинках з горючих матеріалів

Серед населення поширюється міф про те, що профілактичне оброблення будівельної деревини сучасними протипожежними просоченнями рятує будинок від займання.

Насправді її захисні властивості просто дають невелику відстрочку початку займання, необхідну для евакуації людей та майна, а потім деревина горить звичайним вогнем.

А тепер зверніть увагу на розбіжності, законодавчо закладені у нормативні документи електриків та будівельників з прокладання електропроводки у житлових будівлях із деревини.

Як прокласти приховану прокладку дроту всередині будівель з горючих матеріалів по ПУЕ

Основний кожному за електрика документ своїм пунктом 7.1.38. говорить про те, що дроти та кабелі повинні поміщатися в герметичні закриті короби або труби, здатні перешкодити горінню, а їх ізоляція не повинна поширювати вогонь.

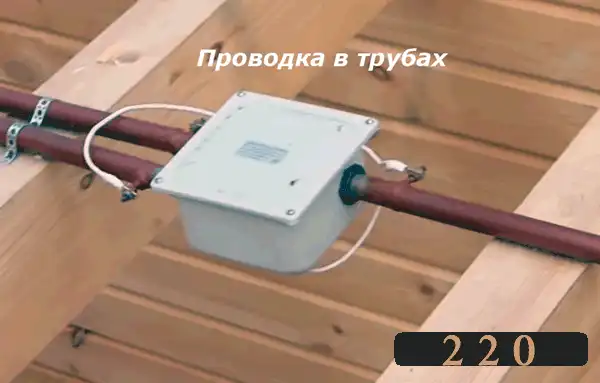

На стадії монтажу подібна проводка виглядає приблизно так. Усі струмопровідні магістралі розташовані всередині герметично закритих труб.

Їх треба якось вигинати, щільно стикувати між собою без утворення найменших щілин. Матеріал цих труб лімітований по товщині: коротке замикання, що випадково виникає, не повинно його пропалити. А його струм не менший, ніж у зварювання.

Всі розподільні коробки та підрозетники теж повинні виготовлятися з того самого металу. Створені трубні розведення підлягають обов’язковому підключенню до контуру заземлення окремим провідником.

Для локалізації вогню, що виник, між ділянками труб робляться перегородки, що обмежують надходження свіжого повітря до місця можливого займання.

У змонтованій електричній схемі повинні бути забезпечені зручні місця доступу до її елементів.

Як бачите, труднощів у подібному монтажі з ПУЕ дуже багато. До них додається те, що будь-яка новозбудована дерев’яна будова протягом декількох років експлуатації зазнає усадки: в силу природної осушки дерева змінюються геометричні розміри будинку.

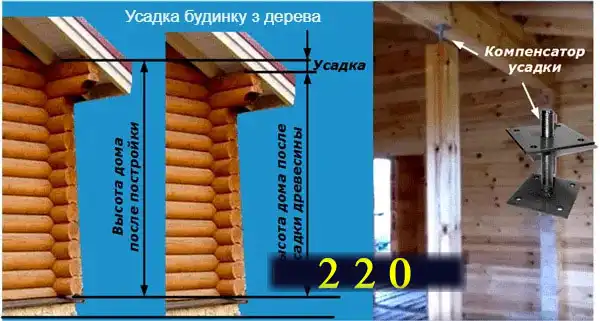

Стіни будівлі трохи осідають по висоті, а металеві труби залишаються колишньою довжиною. Вони можуть вилізти межі відведеної конструкції. Доводиться їм передбачати спеціальні пружинні компенсатори, що додатково ускладнює монтаж.

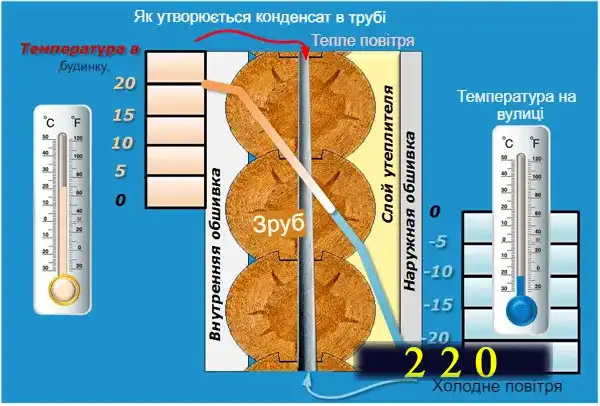

У зимовий час додається ще одна проблема: усередині труб через перепад температур на вулиці та всередині теплого приміщення утворюється конденсат. Холод поза приміщеннями навіть -20 градусів природним чином формує вологу, яка починає витікати з розеток і вимикачів.

При сильних морозах потік води посилюється. Все це змушує використовувати різні способи утеплення стін, розраховувати точку випадання роси у них.

Подібний прихований монтаж електропроводки вимагає точного розрахунку проекту інженерними методиками, використання великого обсягу дорогих матеріалів, ретельного дотримання технології виконання робіт, і як наслідок – великих грошових вкладень

За якими принципами монтують приховане проведення в каркасному будівництві на Заході

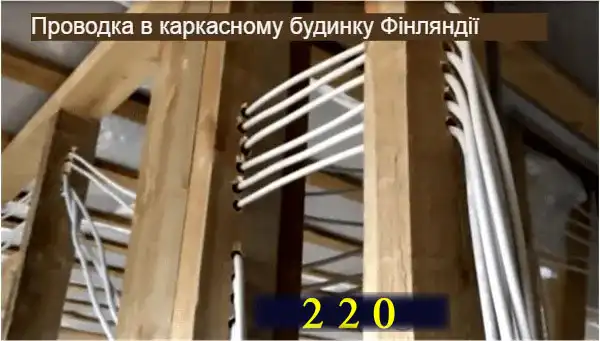

Швидкомонтовані бюджетні каркасні будівлі в Канаді, скандинавських країнах, Японії користуються популярністю. Ще наприкінці минулого століття в них часто траплялися пожежі від пошкоджень усередині електричної схеми.

Тут не використовують герметичні короби і труби, не закривають кабелі шаром захисної шпаклівки, що не горить. Провід просто прокладають усередині отворів будівельних конструкцій, що виконуються по ходу роботи.

Потім їх закривають утеплювачем та обшивають стіни декоративним покриттям. Такий монтаж виконується швидко, коштує набагато дешевше.

При цьому уряди цих країн на законодавчому рівні вжили низку заходів, які на порядок знизили ризики спалахів, які значно скоротили кількість жертв від пожеж. Тут використовується інший, прогресивніший підхід до безпеки мешканців.

Основний упор зроблений на надійну роботу захисту електричної мережі від виникнення в ній навантажень, коротких замикань, струмів витоків, мікродуг.

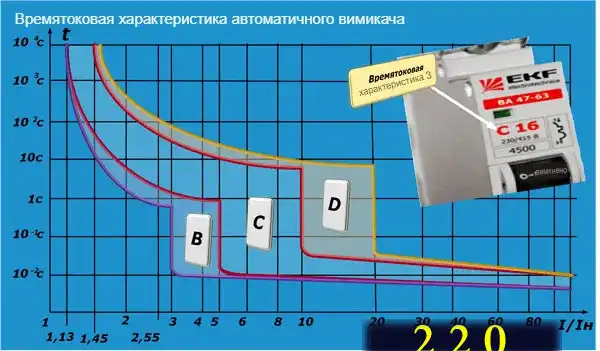

Раніше, як і у нас, там масово використовувалися тільки автоматичні вимикачі з часовими характеристиками, що враховують види підключених навантажень.

В окремих випадках до них у роботу підключалися пристрої захисного відключення ПЗВ або диференціальні автомати . Цього явно не вистачало.

З кінця минулого століття основні виробники електротехнічного обладнання та захисних пристроїв налагодили масовий випуск модулів захисту AFDD. Законодавці після перевірки працездатності контрольних зразків змушують всіх мешканців встановлювати в обов’язковому порядку.

Їх монтують на кожній окремій лінії, здатній витримувати навантаження до 20-40 ампер. Коротко поясню, як вони працюють.

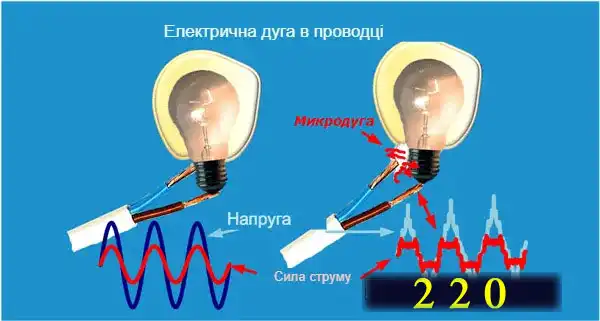

Зазвичай електрики жартують, що всі біди в електричних схемах виникають від поганих контактів. У такому жарті укладено здоровий глузд. Навіть найменше порушення контактної сполуки веде до утворення мікродуги. Вона спотворює гармонійну форму синусоїди напруги та струму.

Подібна зміна сигналу живлення практично не позначається на роботі освітлювальних приладів чи електродвигунів. Цьому раніше не надавали значення, та й виявити такі спотворення без складної техніки було досить проблематично.

Завдяки розвитку електроніки та мікропроцесорним технологіям вченим вдалося створити надійний захист від утворення дуги в мережі 220 вольт. Вони у своїй частоковой характеристиці враховують залежність умовного струму (що протікає без відключення) з його номінальної величини.

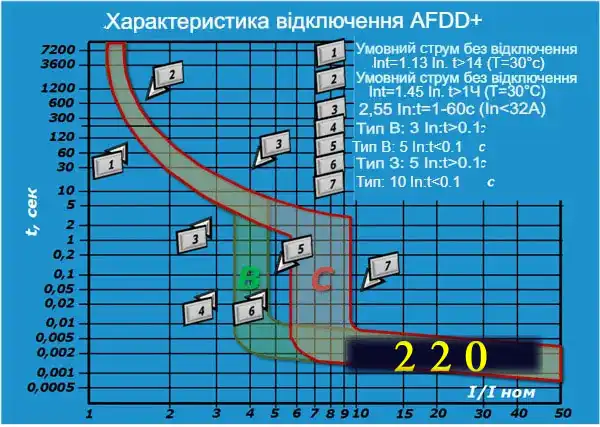

Показую на прикладі модуля AFDD+.

Простими словами: будь-яка поява мікродуги, що виникла від пошкодження контакту чи ізоляції, помічається електронною схемою захисту. Після цього вона своїми силовими контактами просто відключає напругу живлення.

Власнику каркасного будинку залишається з’ясувати причину спрацьовування захисного модуля та своєчасно усунути її. Несправність, що випадково виникла, не встигає викликати нагрівання дроту і поява відкритого вогню.

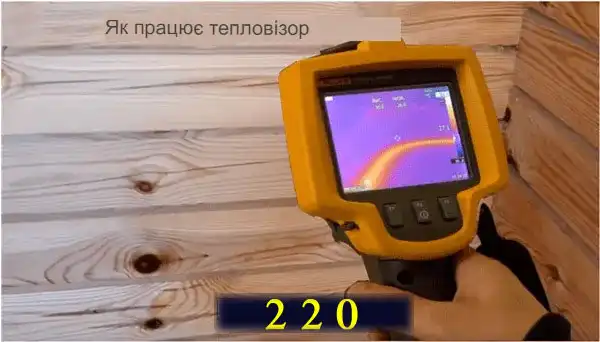

Велика роль у профілактиці пожеж відводиться безконтактному контролю температури струмопровідних проводів за допомогою тепловізорів. Інспектори енергетичних підприємств повинні періодично обходити закріплені за ними будівлі та оцінювати теплові виділення від усіх ділянок електропроводки.

Додатково до цих заходів вжито жорстких організаційних заходів щодо оперативного оповіщення пожежних служб та швидкого прибуття рятувальників на місце займання.

Усі ці заходи, виконані комплексно, значно підвищили безпеку проживання людей у ​​каркасних будинках, одночасно знизили фінансові витрати на їхнє зведення.

В інших країнах Заходу є відмінності, але вони незначні.

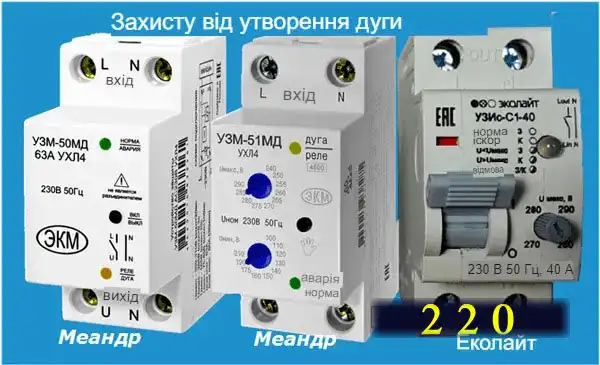

Ця передова технологія теж почала проникати на територію. Її виробники електронних пристроїв, зокрема “Меандр” та “Еколайт” почали випускати свої розробки, втілені в подібних модулях дугового захисту.

Такі модулі підключають відразу до входу живлення напруги у вступному щитку, мають можливість автоматичного повторного включення.

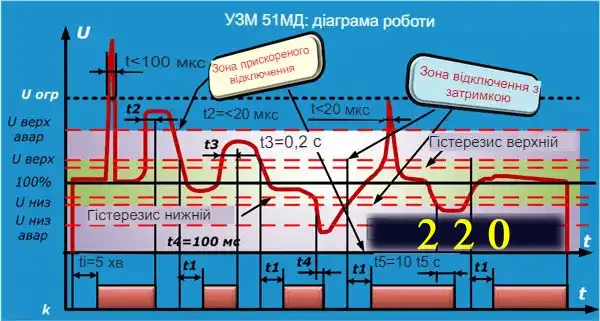

Вони мають досить складну робочу характеристику, яка враховує перебіг різних процесів у електричній схемі.

Через застосування подібних алгоритмів та помилок у виробництві у вітчизняних розробок досить багато хибних спрацьовувань. Цим модулі захисту відрізняються не на краще від своїх зарубіжних аналогів.

Власник відеоролика Дмитро Павлов популярно пояснює причини, чому він відмовився від установки модулів УЗМ компанії Меандр.Випадків таких дуже багато.

Як бачите, прихована прокладка проводів в житлових приміщеннях може бути виконана безпечно різними способами.Який з них підходить для вашого випадку — вирішуйте самостійно на місці.

Поширені запитання

Чому прихована електропроводка вважається безпечнішою за відкриту?

Прихована проводка мінімізує ризик контакту з струмоведучими частинами, оскільки провід повністю ізольований будівельною конструкцією. Завдяки цьому зменшується ймовірність ураження електрострумом, особливо для дітей або тварин. Крім того, приховані кабелі менше піддаються механічним пошкодженням та зовнішньому впливу вологи або пилу. Це важливо у приміщеннях із підвищеним ризиком загоряння. Але головне — при прихованій прокладці важливо дотримуватись правил вибору проводу, матеріалу стін та типу ізоляції. Якщо вас цікавить також заміна старої проводки, рекомендовано врахувати, що нові нормативи вимагають і підвищеної вогнестійкості ізоляційних матеріалів.

Як впливає матеріал стін на вибір типу кабелю для прихованого монтажу?

Матеріал будівлі визначає клас пожежної небезпеки, а відтак — і вимоги до проводу. Наприклад, у залізобетонних або цегляних стінах провід не контактує безпосередньо з легкозаймистими матеріалами, тому допускається використання звичайної ПВХ-ізоляції з мінімальним вмістом добавок. Водночас у дерев’яних чи каркасних будинках, де іскра може призвести до загоряння стіни, необхідно використовувати кабелі з підвищеною термостійкістю та маркуванням нг-frls. Такі кабелі не підтримують горіння й не виділяють токсичних газів при перегріванні. Електромонтаж у дерев’яних будинках повинен також передбачати наявність гофри або металевих труб для додаткового захисту. Професіонали, які виконують електромонтаж у Львові, враховують усі ці фактори при виборі матеріалів для конкретної будівлі.

Які параметри кабелю найважливіші при прихованій прокладці?

Передусім це переріз мідної жили, клас ізоляції, вогнестійкість і температура плавлення оболонки. Якщо провід прокладений усередині стін, він працює в умовах недостатнього охолодження. Це означає, що тепло, яке виділяється під час проходження струму, не розсіюється ефективно, що спричиняє додаткове нагрівання. Щоб компенсувати ці умови, застосовують провід із більшим перерізом. Важливо також, щоб ізоляція не тільки не горіла, а й не виділяла задушливий дим, особливо в квартирах із пластиковим декором. У таких випадках найкращим варіантом буде використання ВВГнг-ls або ПуГВнг-ls. Якщо вам потрібно підібрати кабель під конкретну схему, скористайтесь послугами з заміни кабелів — це дозволить уникнути помилок, пов’язаних із недостатнім знанням маркування.

Чим небезпечна неправильна ізоляція в прихованій проводці?

Головна небезпека — ризик пожежі. Якщо ізоляція не відповідає умовам експлуатації, вона може перегрітись, почати плавитися, а згодом і горіти. Особливо це критично в дерев’яних стінах, де одна іскра може швидко призвести до займання. Неналежна ізоляція також спричиняє витоки струму, що не завжди фіксуються автоматами захисту, але створюють загрозу ураження. До того ж дим від горіння ПВХ містить токсичні речовини, які небезпечні для людей навіть у малих концентраціях. Саме тому при монтажі прихованої електропроводки необхідно орієнтуватися не лише на ціну кабелю, а й на його поведінку у критичних ситуаціях. Якщо ви маєте сумніви щодо власної схеми, краще одразу звернутися до досвідченого електрика для перевірки та встановлення розеток — це зменшить ризики та забезпечить довговічність усієї системи.
