У статті я розповідаю все про цифрові мультиметри: як користуватися ними новачкові самостійно на прикладі простих схем і зрозумілих картинок.

Пристрій мультиметра: докладний опис з пояснювальними картинками

Універсальні цифрові вимірювальні прилади буквально за два десятиліття масово замінили не лише стрілочні комбіновані тестери у електриків, а й стали доступні всім домашнім майстрам.

Влаштування мультиметра сучасної конструкції зручно порівнювати з тестерами електриків часів СРСР.

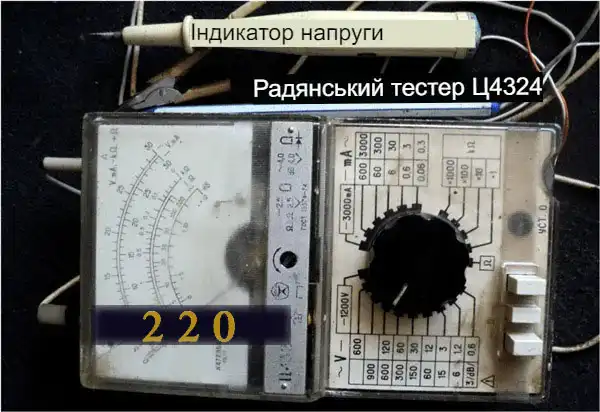

Мій старий індикатор напруги і стрілочний Ц4324 досі знаходяться в робочому стані за винятком кадмієвих акумуляторів, що відпрацювали ресурс.

Їм можна вимірювати практично всі величини електричної енергії, але потрібно виконувати попереднє калібрування приладу, а вказівки стрілки переводити в значення математичними виразами, що вимагає навичок і уваги.

Зараз домашній майстер практично звільнений від рутинної роботи з обчисленнями та калібруванням. Все це автоматично робить будь-який цифровий мультиметр.

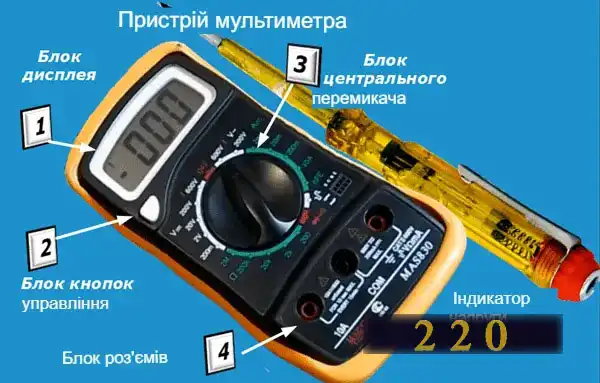

Незалежно від моделі він має чотири індивідуальні блоки на своєму корпусі у вигляді:

1. дисплея;
2. керуючих кнопок;
3. центрального перемикачі режимів вимірювання;
4. контактних гнізд.

Їх конструкція та розташування може змінюватись на різних пристроях, але має багато спільного, як показано на малюнку нижче.

Проте, всі світові виробники намагаються дотримуватись однакових позначень. Я зібрав найнеобхідніші, які можуть зустрітися навіть на професійних дорогих приладах, показав їх зрозумілими картинками.

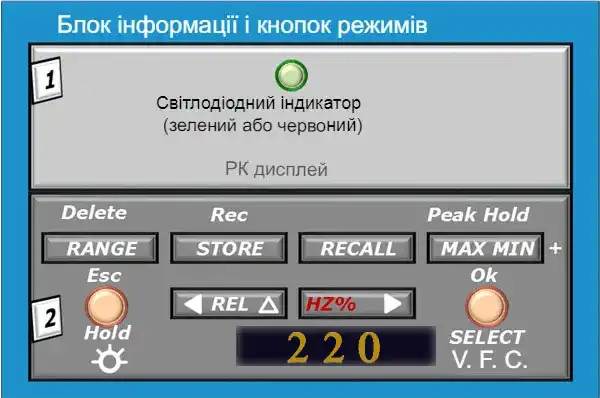

Блок інформації: розташування

Звичайний рідкокристалічний дисплей розташований зверху на мультиметрі. На нього виводиться результат кожного вимірювання цифровою індикацією після обчислень.

Професійні мультиметри мають великі цифри та підсвічування шкали. Зверху по центру або в кутку може розташовуватися світлодіодний індикатор роботи, що підсвічується зеленим або червоним кольором.

Блок кнопок управління: завдання вимірювання

Розташовується одразу під РК екраном. Назви кнопок та їх функції зібрані до таблиці.

Найменування кнопки	Функції
Range/Delete	Переключення діапазону ручного вимірювання/очищення інформації з видаленням даних із пам’яті.
Store	Зберігає дані, що відображаються в пам’яті приладу з показом символу Sto на дисплеї. Тривале натискання кнопки відкриває меню для налаштування параметрів автоматичного збереження.
Recall	Перегляд даних із пам’яті.
Max/Min	При одноразовому натисканні виводяться мінімальне і максимальне значення вимірюваної величини .
Hold	Одноразове натискання – утримання (фіксація) даних на екрані. Подвійне натискання – повернення режиму вимірів за замовчуванням (Esc). Натискання з утриманням – перехід у режим підсвічування екрана.
Rel	Включає режим вимірювання відносних значень.
Hz%	Натискання з утриманням включає вхід у меню налаштувань системи – режим Setup. Одноразове натискання перемикає режими вимірювання частоти з коефіцієнтом заповнення, а також дозволяє вибрати напрямок у меню налаштувань.
Ok/ Select/ V. F. C. (Кнопка блакитного кольору)	Одноразове натискання – вмикається вибір функцій у налаштуваннях (режим Select). Натискання із утриманням — режим виміру із фільтрами низьких частот.

Середній блок: центральний перемикач та таблиця його положень

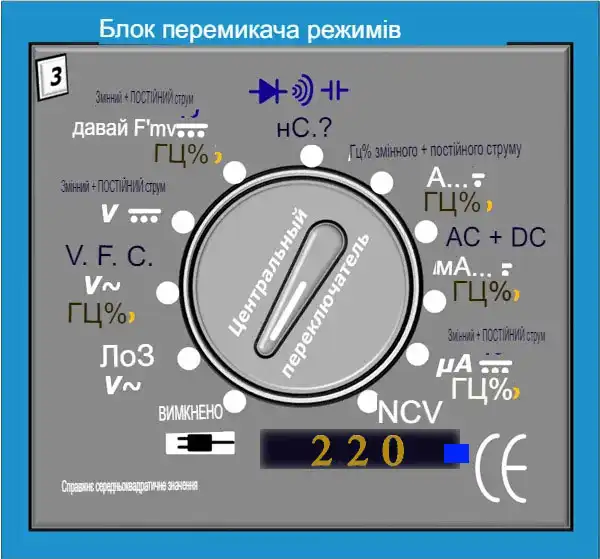

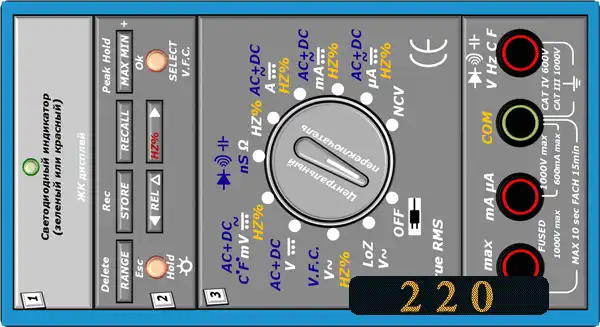

Вибір положення перемикача визначає переведення приладу режим вимірювання однієї з величин: струму, напруги, електричного опору або частоти з різними особливостями.

Розшифрування цих режимів зведено до таблиці.

Положення перемикача	Функції виміру
OFF	Вимкнення приладу.
AC	Обробка сигналів змінного струму.
DC	Обробляє сигнали постійного струму.
AC+DC	Обробка сигналів змінного та постійного струму.
VLoZ	Змінна напруга за низького імпедансу.
VFC	Настройки фільтра низьких частот (ФНЧ).
V-	Постійна напруга.
mV-	Постійна напруга в мілівольтах.
Ω	Опір.
nS	Провідність.
˚ C˚ F	Температура у градусах Цельсія чи Фаренгейта.
V~	Змінна напруга.
mV~	Змінна напруга в мілівольтах.
A	Сила струму постійний/змінний), ампери.
mA	Сила струму (постійний/змінний) у міліамперах.
µ A	Сила струму (постійний/змінний) у мікроамперах.
Hz	Частота сигналу.
%	Коефіцієнт заповнення.
%(4-20 mA)	Струмкова петля.
NCV	Безконтактний детектор змінної напруги.

Напис на корпусі True RMS / True Root Mean Square / буквально означає середньоквадратичне вираз, виділений з миттєвих значень змінного сигналу за один період або час вимірювання.

Інакше кажучи: цифровий прилад при вимірах перетворює вхідний сигнал, обробляючи його за заданою програмою.

Контактні гнізда: як користуватися правильно

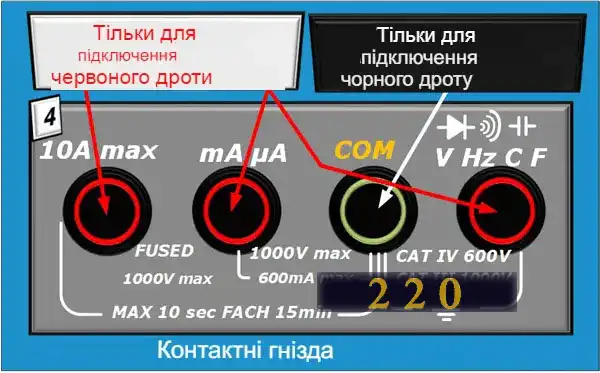

На нижньому блоці приладу мають контактні гнізда для підключення з’єднувальних кінців. Їхня кількість може коливатися від двох до чотирьох. Розглядаємо максимальний варіант.

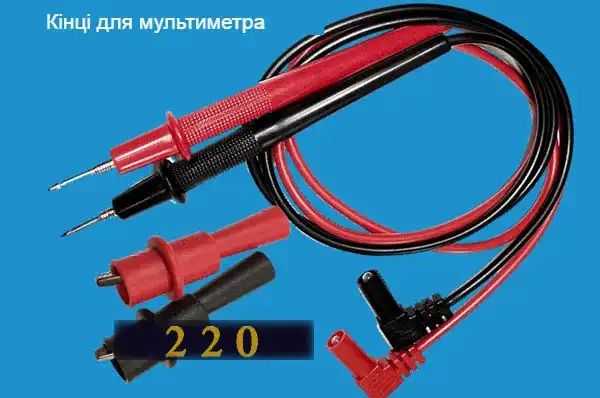

Кінців із проводами завжди використовується лише два. Для зручності користування їх виділили чорним та червоним кольором.

Чорний кінець завжди підключається тільки у своє гніздо COM і більше в інше.

За рахунок жорсткого виконання цього правила забезпечується правильність відображення полярності вимірюваних величин, виключаються помилки підключення вимірювального приладу будь-яку іншу пару гнізд.

Червоний провід встановлюють у гніздо, яке позначається своїм кольором. Для вимірювання напруги воно завжди праворуч. У цифрових мультиметрів з розширеними функціями струмові гнізда можуть виводитись окремо під різні номінали навантаження.

Особливу увагу необхідно виявляти при вимірах струмів великих величин. Вставлений в гніздо кінець може бути причиною того, що прилад без захисту від перевантаження елементарно згорить.

Для фіксації кінця на дроті або контакті створені спеціальні знімні затискачі на пружинах – «крокодили». Вони значно полегшують вимірювання у багатьох випадках тим, що звільняють руки. Рекомендую скористатися.

Важливі експлуатаційні характеристики

Елементи живлення

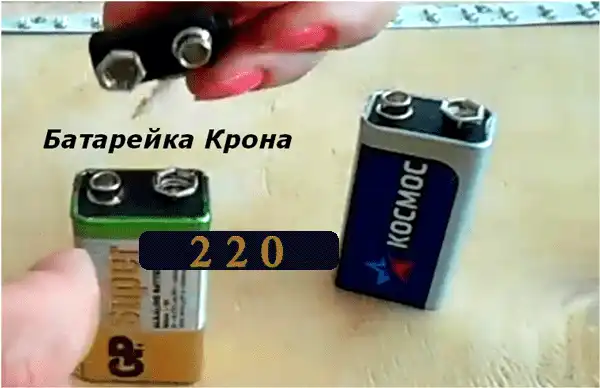

Більшість бюджетних мультиметрів живиться від 9 вольт, що їх видає батарейка Крона.

Відразу зважаю, що її ємності може надовго не вистачити і доведеться купувати запасні елементи, створювати резерв. Проте, саморозряд — їхній недолік при зберіганні.

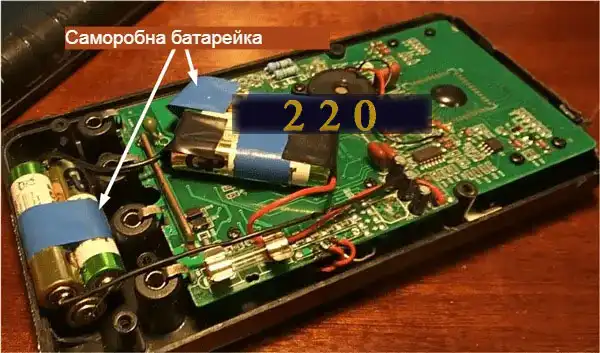

Саморобники часто замінюють Крону звичайними пальчиковими батареями різними способами.

Замість неї збирають схему живлення від літій іонного акумулятора для мобільних телефонів або інших пристроїв, роблять до них помножувачі та контролери.

Однак простіше при покупці відразу вибрати прилад, що працює від пальчикових батарейок, які просто замінити акумулятором.

Клас точності приладу

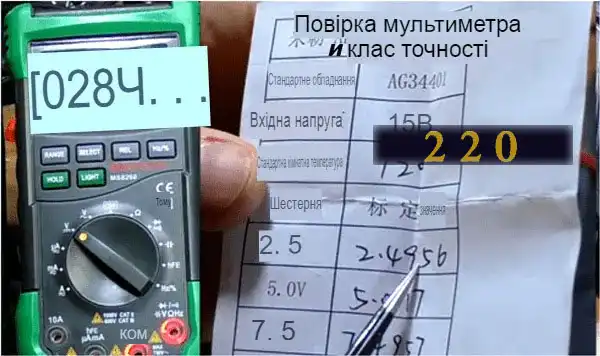

Допустима похибка виміру регламентується виробником і вказується класом точності. Він виражається відсотковим ставленням помилки, що допускається, до максимального значення межі вимірювання.

Наприклад на моєму старому радянському тестері Ц4324 клас точності складає 2,5. Це означає, що при рівні напруги 200 вольт він може помилитися на 5 і показати будь-яке значення на межі 195-205.

Скажімо так, для вимірювальних робіт по дому, та й більшості виробничих цілей цього більш ніж достатньо. Отже, ганятися за приладами з класами точності 0,5 і вище особливого сенсу не бачу.

Хоча більшість цифрових мультиметрів навіть бюджетного призначення, як підтверджують повірителі, вкладаються у клас точності 0,5 або 0,2.

Вимірювання мультиметром сили струму: прості рекомендації

Електричний струм протікає лише в замкнутому ланцюзі від джерела (генератора) до споживача. Для його виміру існує дві конструкції приладів:

1. із необхідністю розриву ланцюга;
2. вимір без розриву через вбудований трансформатор струму.

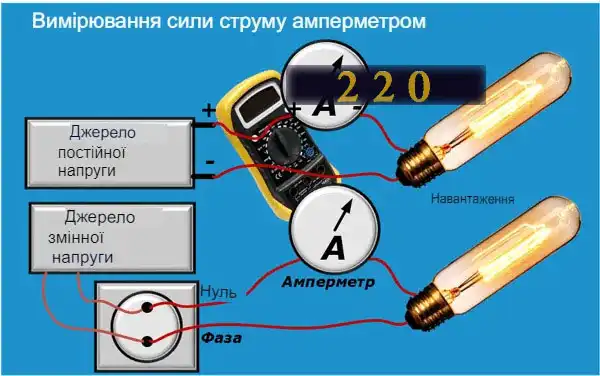

Послідовне підключення: амперметр усередині електричного ланцюга

При складанні схеми необхідно положенням центрального перемикача і кнопками управління перевести прилад в режим амперметра, а потім врізати його на будь-якій ділянці струму.

Цей метод підключення називають послідовним за рахунок розташування амперметра між генератором та навантаженням.

Полярність приладу відіграє роль при контролі напряму постійного струму і для зняття векторних діаграм у змінного. У звичайних вимірах на неї не звертають уваги.

Перед вимірюванням необхідно попередньо оцінити передбачувану величину сили струму, виставити відповідну межу вимірювання положенням центрального перемикача та встановленням кінців відповідні контактні гнізда.

Якщо попередня оцінка сили струму викликає сумніви, виміри просто починають з найбільших меж.

Тривалість вимірювання великих струмів може вплинути на технічний стан приладу, викликати перегрів внутрішньої схеми. Працювати треба швидко.

Не можна виходити за часові рамки, визначені рекомендаціями виробника. У цій ситуації корисно користуватися кнопкою Hold для фіксації даних.

Мультиметр, переведений в режим вимірювання струму або опору, має мінімальний вхідний електричний опір. При підключенні його до ланцюгів напруги створюються величезні струми навантажень, що випалюють внутрішню схему.

Більшість професійних цифрових мультиметрів має вбудований захист від перевантаження, що рятує електронну схему від вигоряння при неправильному підключенні.

Якщо виникає необхідність вимірів великих струмів, на які не розрахований вбудований амперметр, доведеться піти на хитрість:

1. у схему постійних ланцюгів додатково підключають шунт на вхідні ланцюги амперметра;
2. для змінних сигналів застосовують вимірювальний трансформатор струму чи шунт.

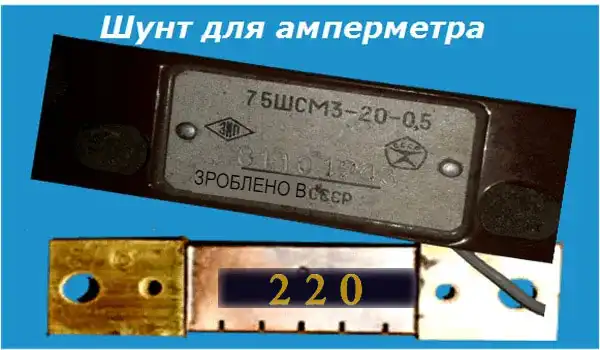

Конструкції заводських шунтів відрізняються підвищеною точністю.

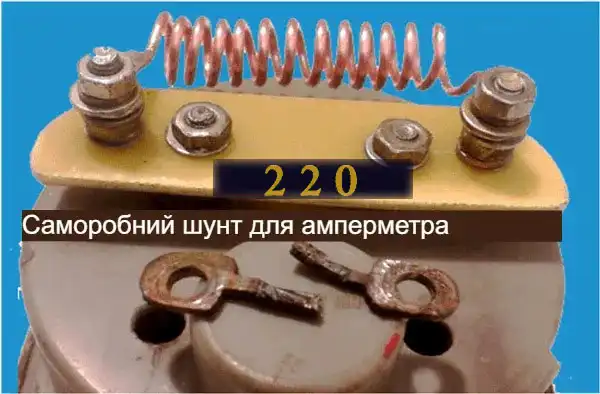

Однак для побутових цілей можна його зробити своїми руками. Нічого складного у цьому немає.

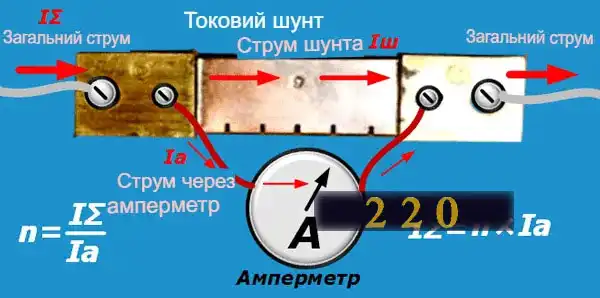

Підключення шунта дозволяє пустити більшу частину струму через нього, а меншу – по ланцюзі амперметра.

Показання приладу просто множать на коефіцієнт поправки, а для стаціонарного вимірювання проводять калібрування амперметра.

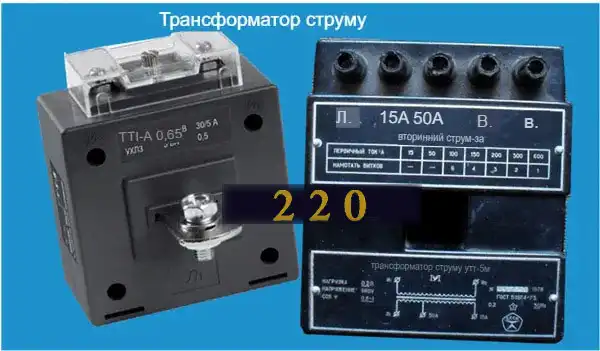

Промислові трансформатори струму мають коефіцієнт трансформації, який показує у скільки разів первинна величина струму більша за вторинну.

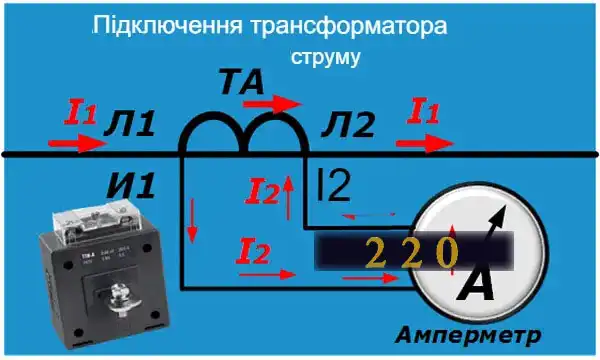

Схема підключення трансформатора струму до амперметра показана на зображенні.

Недоліки бюджетних моделей

Звертаю увагу на те, з чим може зіткнутися не досвідчений користувач.

Найдешевші прилади вимірювання випускаються без захисту від навантаження . Вони вимагають уважної роботи під час вимірів.

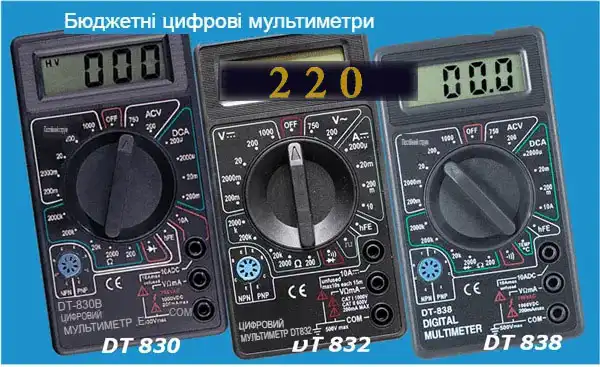

Найпростіші моделі, наприклад, DT 830, 832, 838 позбавлені можливості вимірювати змінний електричний струм. Вони просто не мають такої функції. На панелі центрального перемикача ви не знайдете позначення ACA.

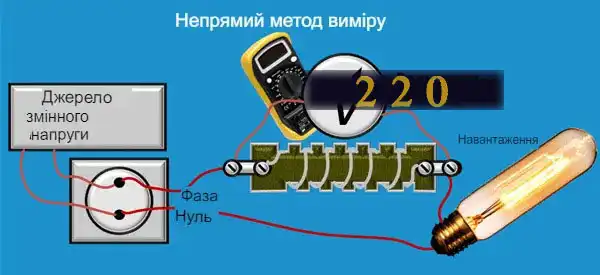

Користувачам цих приладів доводиться користуватися непрямими методами вимірів. Покажу з прикладу підключення потужного опору 1 Ом.

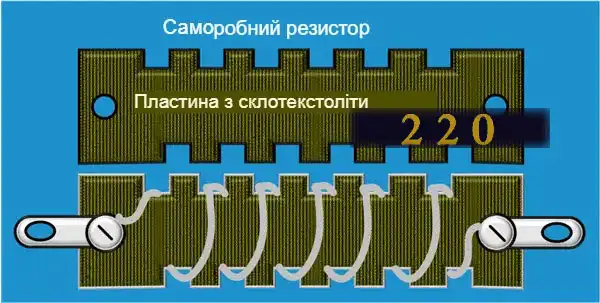

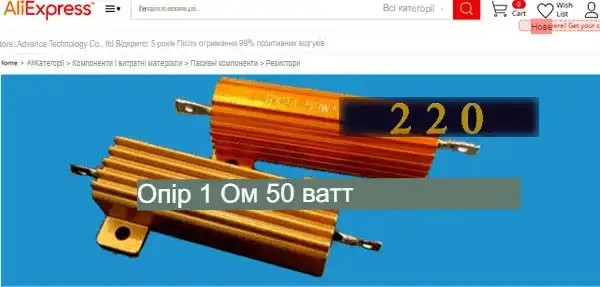

Якщо немає можливості швидко придбати такий резистор, його можна зробити своїми руками з тонкого дроту ніхрому або товстої міді, латуні. Її просто треба намотати навколо ізолятора, наприклад, склотекстоліту, цеглини або скляної пляшки і зробити клеми під гвинт.

Через цей резистор швидко пропускають струм навантаження, який необхідно уточнити. Його визначають за падінням напруги вольтметром.

У цій ситуації прямо діє закон Ома . Ми пам’ятаємо, що струм на ділянці ланцюга нашого резистора визначається як величина падіння напруги на ньому, поділена на опір.

Залишається лише попрацювати з цифрами. Наприклад, вольтметр показав 1.32 вольти. Ділимо цю величину на 1 Ом і отримуємо 1,32 ампера.

Звичайно, наш саморобний резистор трохи змінив струм навантаження. Але це така невелика величина, яку можна елементарно знехтувати.

Раджу врахувати, що при протіканні струму через метал відбувається його нагрівання зі зміною опору, що огрубує результат вимірювання. Працювати із таким резистором треба швидко.

Вимірювання сили струму амперметром без розриву електричного кола

Сучасні струмовимірювальні прилади мають великий клас моделей, з трансформатором струму з роз’ємним магнітопроводом (або датчиком Холла). За рахунок можливості розведення їх називають кліщами.

Натисканням на кнопку корпусу губки кліщів розводять убік і охоплюють ними провід, яким тече струм. З моменту зведення губок трансформатор своєю вторинною обмоткою виконує замір.

Моделі з датчиком Холла вимірюють магнітне поле довкола провідника і здатні працювати зі струмами довільної форми, включаючи постійні сигнали.

Результат виміру кліщів виводиться на табло приладу.

Мультиметри зі струмовими кліщами використовують для вимірів усередині тих ланцюгів, де за умовами експлуатації обладнання не можна переривати подачу електричної енергії.

Вони ефективно працюють для оцінки великих струмів, що протікають по силових ланцюгах живлення, наприклад, на введенні в будівлю або при зварюванні.

Вимірювання мультиметром напруги в ланцюгах постійного та змінного струму

Використовується метод паралельного підключення приладу до джерела живлення чи ділянки ланцюга.

Теоретично це досить простий спосіб, але він потребує підвищеної уваги. Потрібно правильно виставити положення центрального перемикача та кнопок у режим вольтметра, перевірити положення кінців.

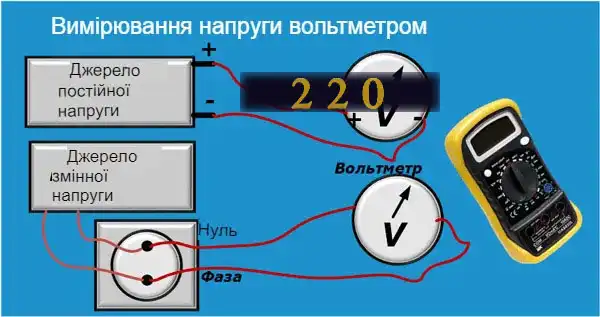

Схема вимірювання напруги вольтметром для ланцюгів постійного чи змінного струму практично однакова. Спочатку, з метою безпеки, необхідно вибирати максимальну межу роботи.

Багато цифрових приладів для вимірювання змінної та постійної напруги мають одне загальне положення AC+DC. Пояснюється це тим, що виконується вимір діючої величини.

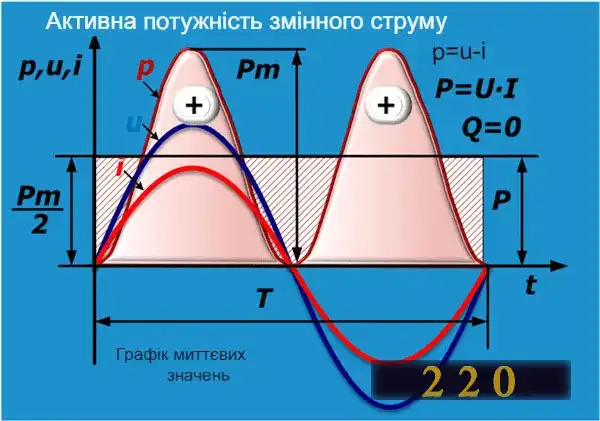

Поясню з прикладу активної потужності.

Чинне значення синусоїди визначається тепловим впливом і порівнюється з величиною постійного сигналу за один період.

Для синусоїдального струму і напруги воно в 2 рази менше амплітудного.

Найчастіша причина поломки мультиметрів: подача ланцюгів напруги за рахунок неправильного встановлення перемикача на внутрішню схему приладу в режимі амперметра або омметра. (Спеціально нагадую вдруге).

Вимірювання мультиметром опору резисторів в електричному ланцюзі

При роботі з усіма видами опорів прилад виступає в ролі генератора і подає на об’єкт, що вимірювається, стабілізована, калібрована напруга від свого джерела живлення.

Воно, продавлюючи струм згідно із законом Ома, створює його величину, пропорційну опору, яка вимірюється внутрішньою схемою.

Тому на час виміру кожен опір має бути відключений від будь-яких інших джерел напруги. Інакше сторонній струм випадково утвореним ланцюгом може спотворити замір або пошкодити мультиметр.

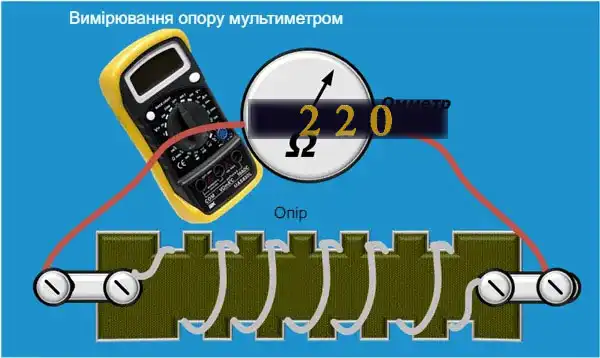

Схема підключення приладу вимірювання опору виглядає так.

Виставляйте відповідне положення центрального перемикача та кнопок керування, робіть вимір на потрібній межі.

Типові помилки новачків, з якими мені довелося зустрітися під час вимірів опору, були:

• поганий контакт вимірювального кінця;
• перевірка резистора у підключеній схемі;
• вимір опору ізоляції.

Поясню останній випадок. Маломощна «Крона» здатна видати тільки 9 вольт живлення, а перетворювача напруги у високовольтний сигнал у приладів, що розглядаються, немає.

Ізоляція побутової проводки працює під напругою 220 вольт та вище. Перевіряти її потрібно відповідною величиною, здатною виявити пробій або дрібні дефекти.

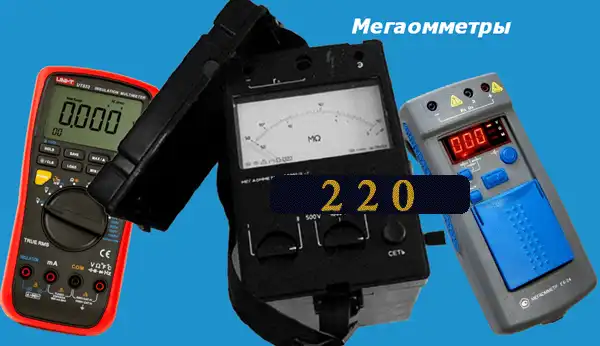

Це завдання покладено на спеціальні прилади, що видають 500 вольт, 1 кВ або вище – мегаомметри.

Перевірка ізоляції від низьковольтного джерела несправність не виявить.

Перевірка мультиметром конденсатора з науки

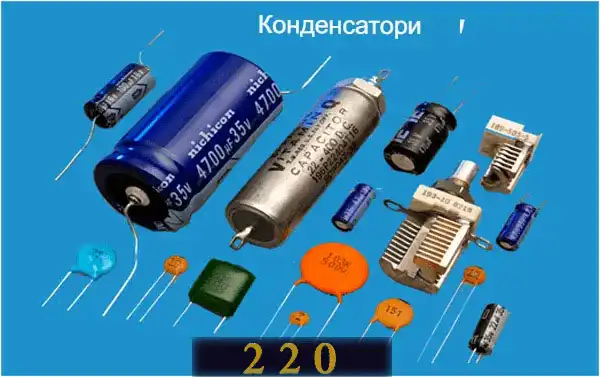

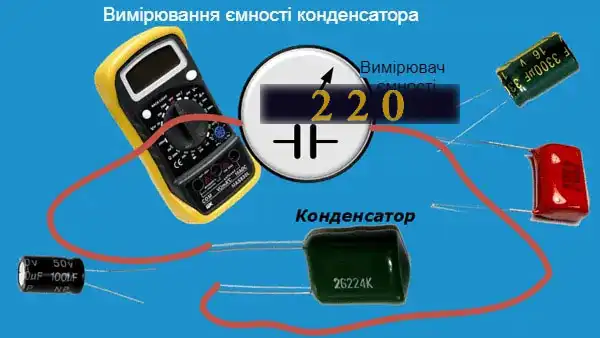

Режим виміру ємності своїми діями дуже схожий на вимірювання опору резистора.

Для його виконання потрібно встановити центральний перемикач у відповідне положення та скористатися кнопками керування.

Сама схема виміру залишилася незмінною.

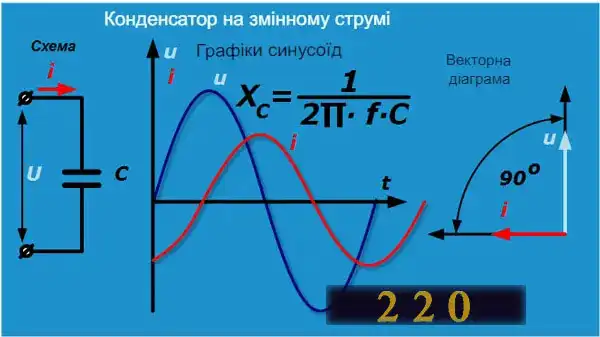

Однак треба розуміти, що вимірюється ємнісний опір конденсатора за рахунок подачі на нього сигналу від високочастотного вбудованого генератора. Відбувається усунення синусоїди струму.

При цьому струм визначається, обчислюється і відображається на шкалі приладу в одиницях ємності C через формулу Xc. Частота сигналу генератора f задана.

Проста перевірка мультиметром діода: за 2 кроки

Прилад перетворюється на режим омметра чи прозвонки, як і за вимірі опору резисторів.

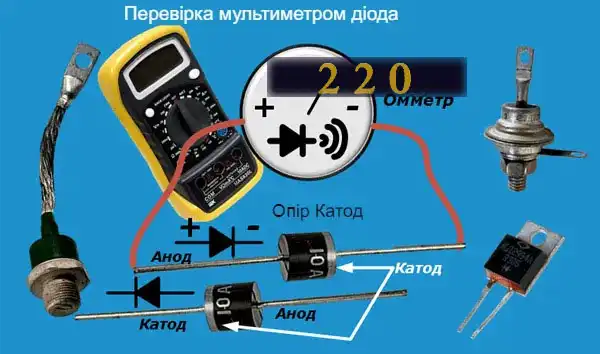

Перевірка мультиметром діода зводиться до двох кроків, що дозволяють оцінити стан напівпровідникового переходу. Потрібно пропустити через його контакти прямий та зворотний струм у будь-якій послідовності.

Для цього просто двома кінцями омметра торкаємося контактних вводів діода в одному положенні, а потім перевертаємо його та повторюємо процедуру. В одному положенні справний напівпровідник пропустить через себе струм, а в іншому заблокує його протікання.

Цього цілком достатньо. Якщо струм проходить в обидві сторони, то напівпровідниковий перехід закорочений, а коли струму немає в жодну сторону, то спостерігаємо внутрішній обрив. Ці випадки характеризують ушкодження діода, який залишається лише здати в брухт.

Для полегшення монтажу та перевірок полярність діодів маркується прямо на корпусі у різний спосіб: нанесенням фарбою кільця, зображення діода, знаками + і —.

Перевірка мультиметром транзистора: 2 типи

Для різних типів конструкцій транзисторів, біполярного та польового типу використовуються свої методики.

Як перевірити біполярний транзистор: 2 методи

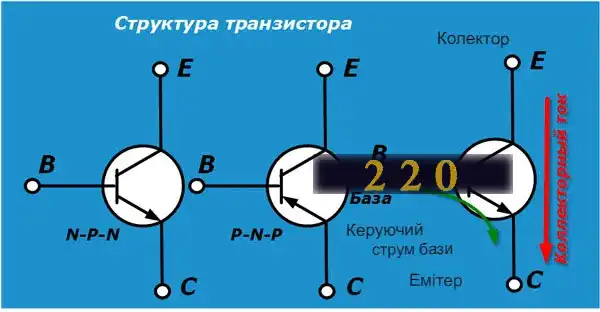

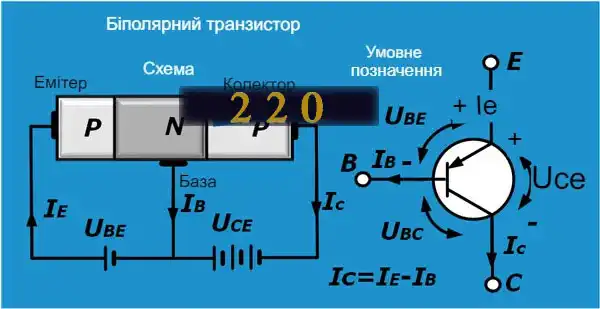

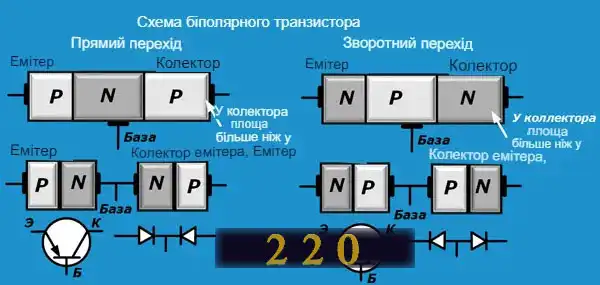

Будь-який біполярний транзистор можна подати схемою з двох послідовно підключених діодів. Якщо взяти її за основу, залишиться лише оцінити справність кожного напівпровідника.

Подібне уявлення транзистора двома діодами суто умовне, але воно значно полегшує розуміння процесів вимірювання, що відбуваються.

Перевірка мультиметром транзистора може виконуватися двома способами:

1. Вимірюванням статичного коефіцієнта h21.
2. Ручною оцінкою цілісності напівпровідникових переходів.

В обох випадках потрібно уточнити структуру транзистора: PNP чи NPN. Вона наводиться у довідниках та визначається прив’язкою за формою корпусу. Іноді доводиться діяти методом тика.

Вимірювання величини статичного коефіцієнта h21

Для цього режиму цифровий мультиметр має вбудувати спеціальний пристрій з гніздами підключення hFE.

Але його може не бути. Тоді справність напівпровідникового переходу доведеться виконувати другим способом.

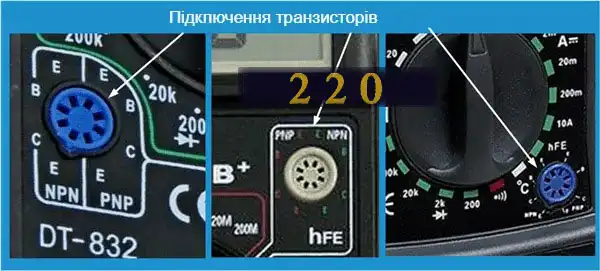

Гнізда hFE мають маркування для встановлення ніжок транзистора певної структури і підписані літерами, що позначають E колектор, B базу, C емітер.

Після встановлення транзистора в гнізда приладу та завдання перемикачем режиму перевірки на дисплеї з’являється цифровий вираз коефіцієнт h21.

Воно обчислюється автоматично за результатами вимірювання струмів, що протікають через колектор та базу після подачі на транзистор напруги від джерела живлення.

Ручна оцінка цілісності напівпровідникового переходу транзистора

Відразу слід запам’ятати, що правил чіткого розташування послідовності висновків та їх маркування немає. Кожен виробник усе це виконує за власним бажанням.

Нижче наводжу технологію перевірки справного транзистора. Якщо є дефекти, напівпровідниковий перехід покаже інші результати.

Послідовність робіт:

1. Прилад переводиться у режим омметра на шкалу кіломів. З червоного щупа видається на транзистор плюс, а з чорного – мінус постійної напруги.
2. Звертаємо увагу на цифри дисплея: « 1 » означає дуже великий опір, аналог показання « ∞ » на стрілочному тестері.
3. Корпус транзистора рекомендую зафіксувати або запам’ятати у певному положенні, а оперувати лише вимірювальними кінцями.
4. Попарно вимірюємо опір між трьома висновками, звертаючи увагу на той контакт, який покаже мінімальний результат із двома іншими. Запам’ятовуємо його – це база.
5. Ставимо один щуп на базу, а другим вимірюємо опір переходів між двома іншими висновками. Потім міняємо полярність підключення та повторюємо замір. В якомусь одному положенні буде « 1 », а в іншому – цифри. Найменше значення опору відповідає колекторному переходу, а більше вкаже на емітер.
6. Звертаємо увагу на напрям відкриття переходів колектора та емітера на базу. Прямому типу pnp відповідає “мінус” на базі, а зворотному npn – “плюс”.

Увага! В окремих потужних силових транзисторів перехід між колектором та емітером може показувати не « 1 », а певний опір. Це особливість їхньої конструкції.

Як перевірити польовий транзистор омметром

Принцип проведення вимірів тут той самий, що й у попередньому випадку, а схема польового транзистора трохи відрізняється від біполярного.

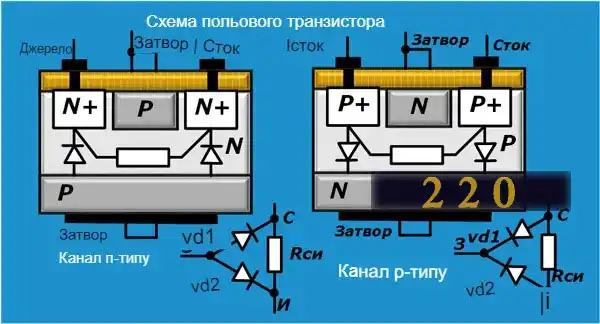

Три висновки називаються виток, затвор і стік. Схему заміщення для вимірювання представляємо як сполуки двох діодів і резистора Rсі в плечах трикутника.

Польовий транзистор може бути виконаний з напівпровідниковим переходом каналу n-типу або p-типу провідності.

Резистором Rс між висновками стоку і витоку ми позначаємо наявність провідності з певним значенням опору. При отриманні напруги, що замикає, на контактах затвора у справного транзистора канал «виток-стік» замикається.

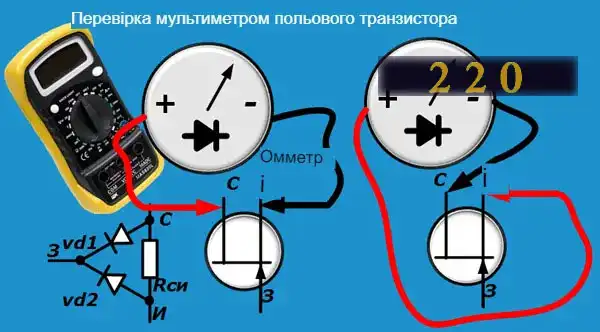

Перевірка мультиметром польового транзистора зводиться до вимірювання опорів між його висновками. Спочатку визначають його величину Rси між стоком та витоком. Вона має бути в межах 400÷700 Ом, а при зміні полярності підключення омметра трохи змінитись.

Далі вимірюють опір витоку та стоку щодо затвора за тією ж технологією, що я показав для перевірки бази біполярного транзистора.

Напрям струму через справні діоди вказує на тип каналу напівпровідникового переходу.

Якщо виникає необхідність перевірити біполярний або польовий транзистор усередині схеми без випоювання, необхідно уважно проаналізувати його схему підключення і забезпечити надійний розрив ланцюжків між висновками. Підключені додаткові шунти та опори спотворюють результат.

Вимірювання температури мультиметром: на що звертати увагу

Цей режим можна реалізувати на різних конструкціях приладів у градусах Цельсія або Фаренгейта.

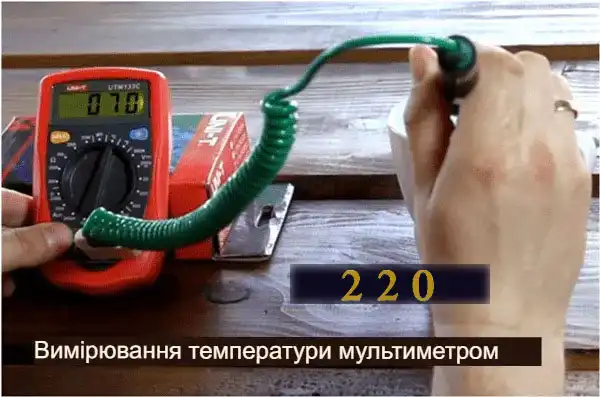

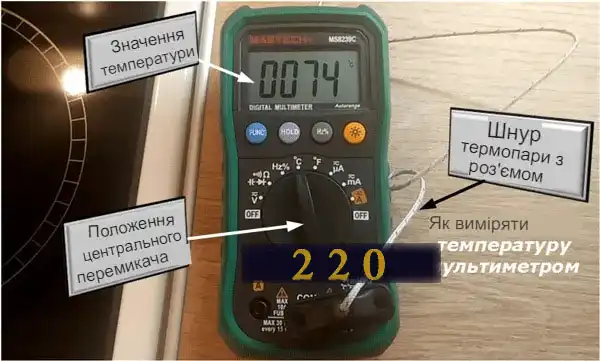

Вимірювання здійснюється після підключення шнура термопари у відповідні гнізда мультиметра та вибору режиму вимірювання центральним перемикачем.

Для роботи з нагрітими рідинами можуть знадобитися спеціальні кінці.

Зверніть увагу, що температурний діапазон вимірювання приладу може мати різні значення. У домашніх умовах цілком достатньо верхня межа 200 градусів Цельсія.

Насамкінець ділюся ще однією корисною порадою. Якщо на мультиметрі немає режиму вимірювання температури, а вам необхідно ним користуватися, то вихід із такої ситуації є.

Мікросхема ЛМ-35 цілком надійно переводить величину нагріву показники напруги. Вимірюючи на її виході вольти цілком можна судити про температуру середовища, в яке вона поміщена.

Поширені запитання

Навіщо потрібен цифровий мультиметр у побуті та чи справді він корисний новачкові?

Цифровий мультиметр — це багатофункціональний прилад, який дозволяє вимірювати напругу, струм, опір, температуру, частоту та інші параметри електрики. У побуті його роль не обмежується лише перевіркою батарейок — він допомагає виявляти несправності в розетках, тестувати дроти на цілісність або оцінити навантаження при підключенні побутової техніки. Новачок, який щойно розпочав роботу з електрикою, легко освоїть базові функції завдяки інтуїтивному інтерфейсу та зрозумілим позначенням на корпусі. У порівнянні зі старими стрілочними моделями цифровий мультиметр виводить результат одразу на дисплей без складних обчислень. Додаткову корисну інформацію щодо вимірювання напруги можна знайти в статті виміряти напругу.

Які основні частини мультиметра потрібно вивчити перед першим використанням?

Щоб правильно користуватись мультиметром, важливо розуміти, як працює кожен з його блоків. Починати варто з дисплея, на якому з’являється результат вимірювань. Під ним розташовані функціональні кнопки: Hold, Max/Min, Range тощо, які дозволяють фіксувати значення, зберігати дані чи перемикати режими. Центральний перемикач — це серце приладу: саме він визначає, що саме ви будете вимірювати. Не менш важливо навчитися правильно підключати щупи до гнізд, щоб не допустити помилки полярності чи короткого замикання. Додаткові поради про підключення елементів знайдете у розділі як підключити автомат..

Чим небезпечне неправильне підключення щупів до мультиметра?

Більшість новачків не усвідомлюють, що навіть такий простий на вигляд інструмент, як мультиметр, може бути джерелом небезпеки. Неправильне підключення щупів — наприклад, встановлення червоного дроту в отвір для високих струмів при вимірюванні напруги — може спричинити коротке замикання або навіть пошкодження приладу. Оскільки мультиметри не завжди мають автоматичний захист, це може призвести до виходу з ладу обладнання або загоряння елементів схеми. Саме тому інструкція користування завжди починається з детального огляду гнізд, їх маркування та допустимих режимів використання. Тим, хто хоче дізнатися більше про роботу з напругою, рекомендую прочитати щиток у квартирі.

Чому цифрові мультиметри витіснили стрілочні аналоги і які їх переваги для початківців?

Стрілочні тестери вимагали навичок і знань: потрібно було вміти зчитувати шкалу, калібрувати прилад, правильно інтерпретувати покази. Для новачка це ставало серйозною перешкодою. Сучасні цифрові мультиметри зробили процес вимірювання простим: ввімкнув прилад, вибрав потрібну функцію, підключив щупи — і результат одразу з’являється на екрані. Багато моделей автоматично визначають діапазон значень, можуть зберігати історію замірів і навіть мати підсвічування дисплея. Крім того, цифрові прилади надійніші, компактніші і менш схильні до механічних пошкоджень. Це робить їх незамінним інструментом не лише для досвідчених електриків, а й для тих, хто щойно розпочав знайомство з електрикою.
