Контроль робочого стану та можливість перемикання освітлювальних приладів на відстані стали популярними не тільки на виробництві, а й у домашніх умовах.
Зараз досить просто придбати вимикач світла з дистанційним керуванням, змонтувати його у складі домашньої проводки та демонструвати його переваги своїм гостям.
Професійні електрики у Львові пропонують огляд схем сучасних конструкцій, за допомогою яких буде легко вибрати відповідну модель під конкретні вимоги користувача.

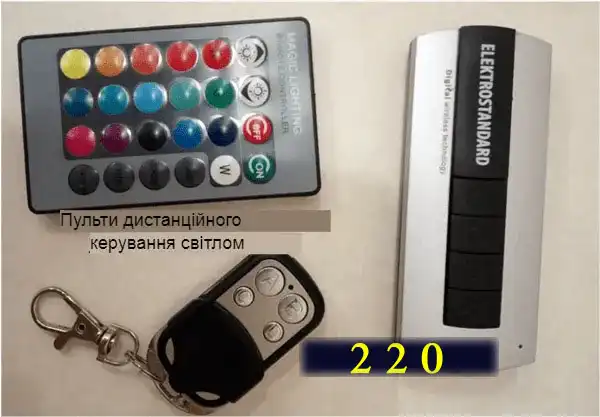

Вимикач світла з пультом дистанційного керування: 4 принципи передачі інформації
Технічний прогрес у галузі освітлення значно спростив звичайні провідні схеми електропостачання побутових приладів за рахунок керування ними на відстані.
Вимикач світла з пультом дистанційного керування дозволяє зручно вмикати або вимикати світло для різних зон відпочинку або роботи, але й надавати їм різні колірні ефекти з пульта.
При цьому власник квартири часто не тільки позбавляється необхідності прокладання певної кількості кабелів і проводів, але і виконання брудних робіт, що вимагають штроблення стін, монтажу розподільних коробок в будівельних конструкціях.
Показую огляд цих пристроїв як складність схем, використовують різні конструкції пультів дистанційного управління.
Зараз можна керувати світлом дистанційно за рахунок:
- акустичних систем голосом;
- зміни спектра інфрачервоного випромінювання ІЧ пультами;
- виділених каналів радіокерування;
- інформаційних технологій через інтернет

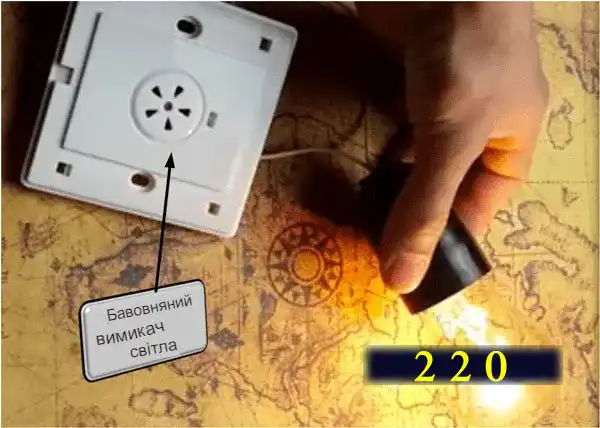

Голосове управління світлом у квартирі: як працюють звукові команди – 2 підходи
Управління світлом за допомогою звуків побудовано використання акустичних датчиків. Якщо глибоко не вдаватися до технічних подробиць, то до них відносять звичайний мікрофон.

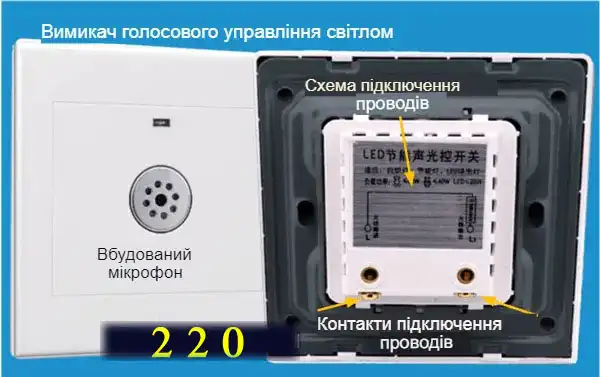

Він вбудовується в конструкцію вимикача, повинен мати невеликі габарити та високу чутливість, що дозволяє надійно виділяти голосові команди з багатьох інших звуків, присутніх у квартирі.
Голосове керування світлом повинне надійно працювати в умовах гучного прослуховування радіопередачі, музики, звуків із телевізора. Навіть проста розмова членів сім’ї між собою не повинна сприйматися акустичним датчиком як сигнали керування. Він від них має бути надійно відбудований.
Цю функцію досить складно реалізувати технічно. Тому у простих моделей акустичних вимикачів використовуються різкі звукові сигнали, не характерні для звичайної обстановки, наприклад, гучні бавовни долонями.

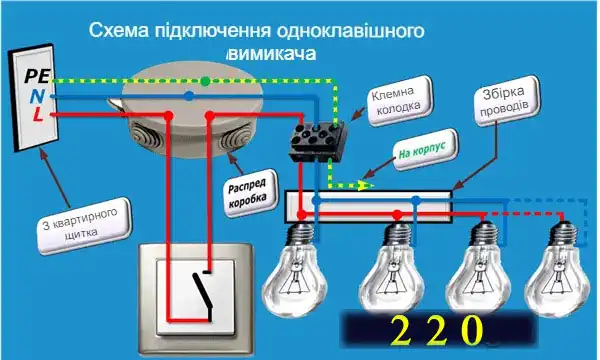

Схема підключення модуля з голосовим керуванням найпростіша. Його монтують у розрив фазного дроту освітлення в будь-якому місці. Досить зручно замінити ним звичайний вимикач, розташований усередині вже існуючої настановної коробки.
Цей спосіб не вимагає додаткових робіт, не повинен викликати труднощів.
Голосове керування освітлювальними приладами реалізується двома методами:
- Без необхідності додаткових налаштувань використовуваного обладнання.
- За допомогою введення голосових команд у пам’ять пристрою під час початкового налаштування під час підключення.
Як працює пульт дистанційного керування на інфрачервоному випромінюванні: особистий досвід
ІЧ датчики вже давно працюють для бездротової передачі команд із пульта ПДУ на різні виконавчі пристрої.
Спочатку вони почали впроваджуватись для зручного перегляду телевізійних програм, а потім отримали застосування в інших сферах нашої діяльності.

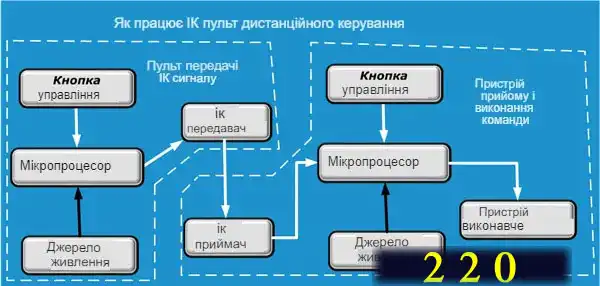

Спрощена структурна схема пульта дистанційного керування показує принципи побудови його роботи.
У центрі логічної схеми пульта знаходиться програмований контролер – мікропроцесор, який зазвичай живиться від пальчикових батарей ААА.
Він за запланованим заздалегідь алгоритмом формує суворо певну послідовність електричних імпульсів, що використовуються як унікальна команда для кожної кнопки.
Закодований сигнал мікропроцесора надходить на інфрачервоний передавач і імпульсами світлового потоку випромінюється в навколишній простір.
Його необхідно точно направити на ІЧ приймач. Тоді відбудеться прийом та обробка команди віддаленим мікропроцесором. Розшифрована інформація після перевірки надійде на виконавчий пристрій приймача.

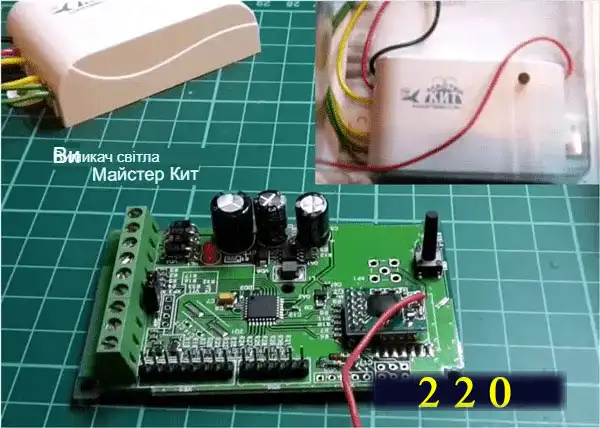

Вимикачі світла виробника «Майстер Кіт»: огляд можливостей
Усі ІЧ модулі працюють за описаним вище принципом. Наприклад, електронний блок BM8049M, виконаний у вигляді звичайної плати, може бути врізаний у розрив існуючої електричної схеми освітлення. Після монтажу його зручно ізолювати від зовнішніх ланцюгів термозбіжною трубкою.

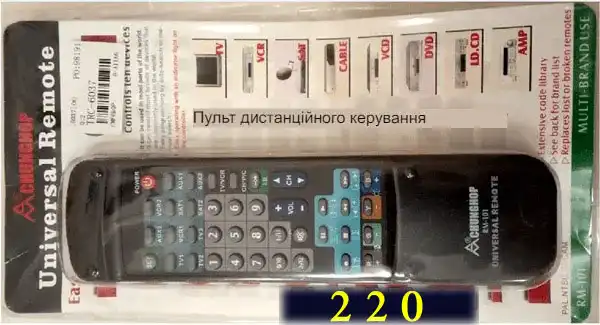

Для налаштування роботи можна використовувати пульт від телевізора, приставки інтерактивного телебачення або іншого пристрою. Головна умова – щоб на ньому була кнопка, якою вам не треба користуватися для інших цілей.
Погодьтеся, їх досить багато: у звичайній роботі досить кількох, а призначення інших ми навіть пам’ятаємо. Ось така марна кнопка і налаштовується для роботи з вимикачем BM8049M.
Більш сучасний модуль реле МР3328 компанії Майстер Кіт має можливості управління від одного до восьми окремих освітлювальних приладів, розташованих у різних місцях будинку чи дачі.
Дистанція, яку може нормально долати інфрачервоний сигнал, від пульта до ІЧ приймача може становити до 15 метрів. В умовах будинку та квартири цього цілком достатньо.
Але між датчиками необхідно створити пряму видимість: через перешкоди не проходить сигнал.

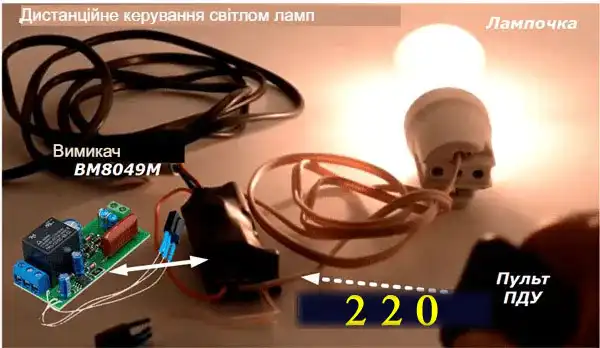

Вимикач BM8049M має функцію автоматичного відключення світла через 10÷14 годин роботи, що корисно для забудькуватих людей. Його комутаційна здатність обмежена навантаженням 15 кВт.

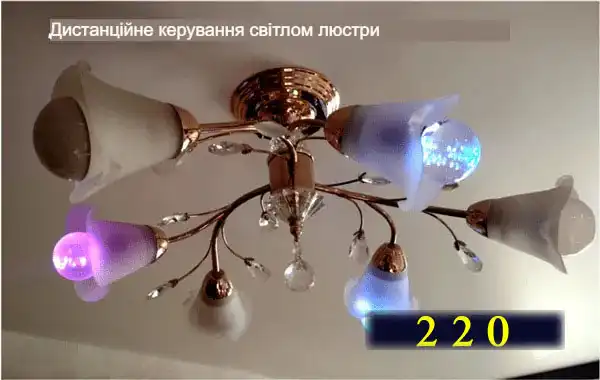

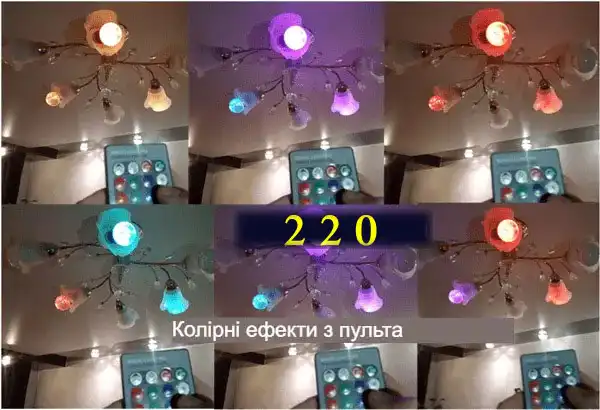

Комплект світлодіодних RGB ламп з пультом ПДУ Magic Lidhting: проста стельова люстра у вітальню
У світлодіодних лампах RGB використовується оригінальний вимикач світла. Він убудований усередині модуля управління прямо в цоколі колби, створеної під звичайний патрон Е27.
Тому лампи RGB достатньо вкрутити в будь-який патрон, наприклад стару люстру радянських часів. Більше ніяких інших дій щодо монтажу не потрібно. Схема віддаленого освітлення працюватиме.

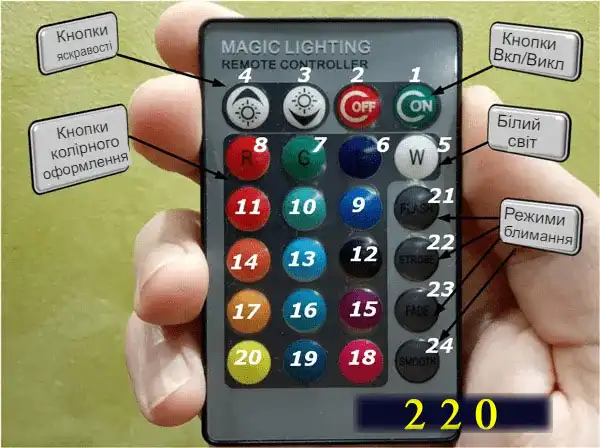

Мій пульт Magic Lidhting виглядає так.
Вихід інфрачервоного променя передавача здійснюється посередині верхньої планки, де розташований напис Magic Lidhting.
Кнопки управління розташовані чотирма вертикальними колонками, а для зручності користувача за змістом об’єднані групи, зазначені темно-сірими областями.
Позначив їх усі білими цифрами та звів у таблицю, що дозволяє зрозуміти принцип керування світлодіодними лампами.
| Номер кнопки | Що відбувається при натисканні | Примітки |
| Вимкнення або увімкнення освітлення | ||
| 1 | ON — Вмикається лампа | |
| 2 | OFF — Вимикається лампа | |
| Управління яскравістю світильника | ||
| 3 | Яскравість знижується (стрілка вниз) | Кнопками 3 та 4 регулюють динаміку миготіння |
| 4 | Яскравість зростає (стрілка нагору) | |
| Налаштування білого освітлення | ||
| 5 | W — Статичний білий колір | |
| Колірне оформлення лівої колонки відтінків R | ||
| 8 | Червоний колір | |
| 11 | Помаранчевий | |
| 14 | Світло-жовтогарячий | |
| 17 | Темно-жовтий | |
| 20 | Лимонний | |
| Колірне оформлення середньої колонки відтінків G | ||
| 7 | Зелений колір | |
| 10 | Бірюзовий | |
| 13 | Темно-бірюзовий | |
| 16 | Блакитний | |
| 19 | Світло-блакитний | |
| Колірне оформлення правої колонки відтінків B | ||
| 6 | Синій колір | |
| 9 | Синьо-фіолетовий | |
| 12 | Фіолетовий | |
| 15 | Бузковий | |
| 18 | Світло блакитний | |
| Налаштування характеристик миготіння | ||
| 21 | Плавна заміна 7 основних кольорів у режимі миготіння | |
| 22 | Режим миготіння вибраного кольору | |
| 23 | Регулювання яскравості у вибраного кольору | |
| 24 | Режим миготіння трьох основних кольорів RGB із можливістю регулювання частоти | |
Цей виробник, до речі, випускає також окремий RGB контролер для світлодіодних ламп із загальною потужністю 72 Вт і напругою живлення 12 вольт. Струм їх сумарного навантаження може досягати шести ампер.
Під нього створено пульт із великою кількістю команд — 44. Там складніша конструкція, яка потребує підключення через окремий блок живлення. Я її не перевіряв.
Вимикач радіокерований для освітлювальних приладів: 2 випробувані схеми
Радіочастотні вимикачі використовують принцип передачі команди після натискання певної кнопки на пульті ПДУ та отримання високочастотного сигналу приймачем з подальшою обробкою мікроконтролером.
Серед обивателів склалася думка, що радіоканал шкідливий для здоров’я, а користуватися ним важко. Нічого складного та небезпечного в цьому питанні немає. Зараз навіть для дітей молодшого віку випускаються іграшки: машинки, танки та гелікоптери, що працюють за цією технологією.
Крім того, вимикач радіокерований працює короткочасно. Мною випробувані конструкції:
- люстра-метелик;
- вимикач світла Ноотехніка: Білорусь.

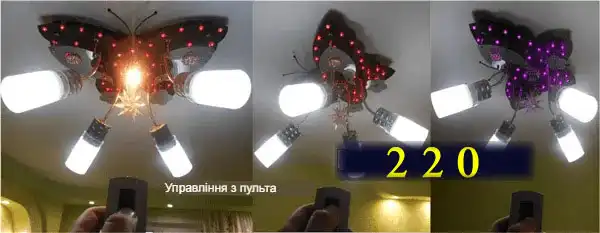

Управління освітленням по радіоканалу: світлодіодна люстра у дитячу кімнату
Світильник має досить оригінальний пристрій, що забезпечує створення гарних світлових ефектів при дистанційному керуванні з пульта або простого вимикача.
Велика колекція фотографій її роботи показана у мене на блозі окремою статтею . Дивіться там, кому цікаво.

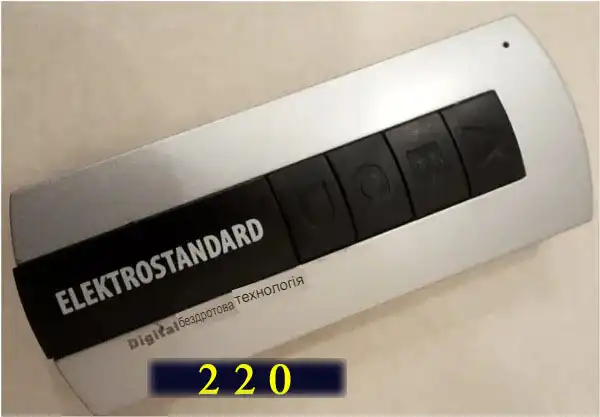

Пульт Elektrostandard, що використовується, має всього чотири кнопки управління, позначені латинськими літерами A÷D.
Перші три кнопки дистанційно керують роботою індивідуальних освітлювальних каналів, а четверта використовується для загального включення або відключення люстри.
Мій світлодіодний люстра метелик після інтенсивного використання з якоїсь причини зламався: зникло його дистанційне керування від пульта ПДУ по радіоканалу, але від вимикача він працював.

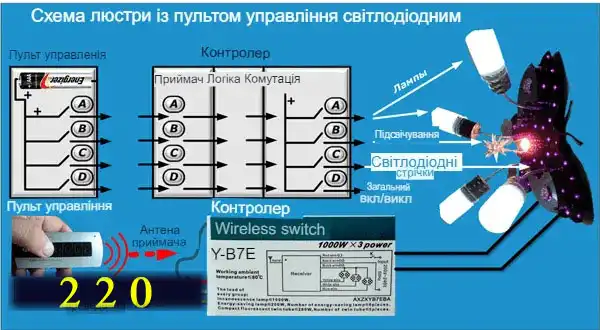

На зображенні нижче показую, як виглядає схема люстри з пультом управління світлодіодною в моєму випадку.
Її робота по радіочастотному каналу здійснюється передавачем пульта та приймачем, вбудованим у контролер.
Їхнє спільне використання вимагає створення єдиного комплекту дистанційного керування для кожного освітлювального приладу, що і роблять виробники.

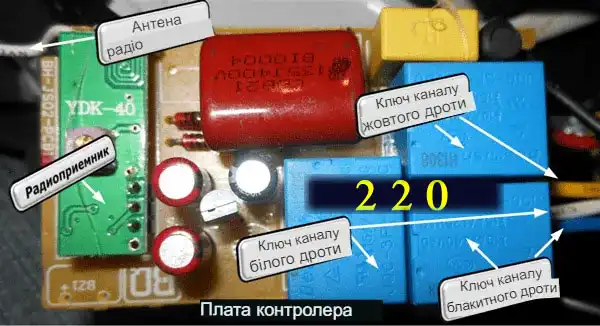

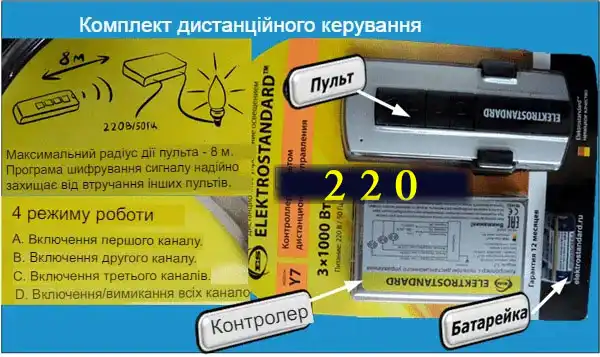

Для ремонту мені довелося купити цей комплект Elektrostandard, що складається з пульта, контролера та звичайного пальчикового елемента живлення.
Його не висока вартість дозволила виконати простий ремонт елементарною заміною контролера всередині люстри, позбавила окремого тестування передавача та приймача.
Пошук такої несправності — справа технічно складна. Воно вимагає хорошого вимірювального обладнання та навичок роботи з електронікою.
Маючи в руках звичайний цифровий мультиметр і розуміючи, як ним скористатися правильно , не завжди можна усунути подібну поломку.
У продажу ви не зможете придбати окремо пульт з передавачем або контролер із приймачем, а якщо візьмете їх із різних комплектів навіть однієї партії того ж виробника, то вони спільно працювати не стануть.
Поясню це тим, що на заводі кожен передавач зі своїм приймачем налаштовується і кодується для індивідуальної роботи за унікальними алгоритмами, а потім підготовлене обладнання комплектується парами навіть до передпродажної підготовки.
Обов’язково врахуйте цю особливість. Її розуміння спростить ваші дії та скоротить час на усунення майбутніх поломок, якщо вони випадково виникнуть.
Діапазон частот, на якому працюють подібні радіочастотні модулі, становить 300÷800 МГц, а потужність радіопередавача не може перевищувати 10 мл. Ці параметри регламентовано.
Мій комплект створений для роботи на дистанції 8 метрів, що для звичайної квартири більш ніж достатньо. Однак це далеко не межа роботи таких пристроїв.
У продажу легко знайти комплекти, що дозволяють здійснювати дистанційне управління освітлювальних приладів по радіоканалу, віддалені до 100 метрів на відкритій місцевості.
Якщо на шляху сигналу виявляться будівельні конструкції, що зменшують його потужність, то відстань може знизитися вчетверо. Тому місцеві умови проходження радіохвиль необхідно враховувати під час виборів дальності схеми управління.
Ще один важливий момент: якщо знову уважно подивіться на схему моєї люстри, то зауважте, що на сам контролер подається фаза з робочим нулем та захисним РЕ провідником.
Потенціал фази у нього взято від вимикача старої люстри, а нуль та РЕ провідник виконані безрозривним монтажем від квартирного щитка.
Комутації клавіші вимикача подають або знімають напругу на контролер, а він включає або вимикає люстру, створюючи різні світлові та колірні ефекти.
У мікрорайоні підтримується нормальне електропостачання. Коли відбуватимуться часті аварійні відключення електроенергії, то подібна схема може завдати неприємностей: при увімкненому світильнику та зникненні напруги треба буде відключати вимикач.
Якщо цього не зробити, то люстра мимоволі вмикається при відновленні електропостачання: вночі розбудить мешканців, а вдень порушить режим економії.
Окремі конструкції вимикачів світла з дистанційним керуванням радіоканалу використовують контролер, який розташовується не всередині світильника, а окремо.
Його можна вбудувати в монтажну коробку звичайного настінного вимикача, поруч із розподільною коробкою під натяжною або підвісною стелею. Єдина умова роботи – наявність ланцюгів фази та нуля.
Однак про можливість зручного доступу до нього для профілактичного обслуговування, огляду та ремонту забувати не варто.

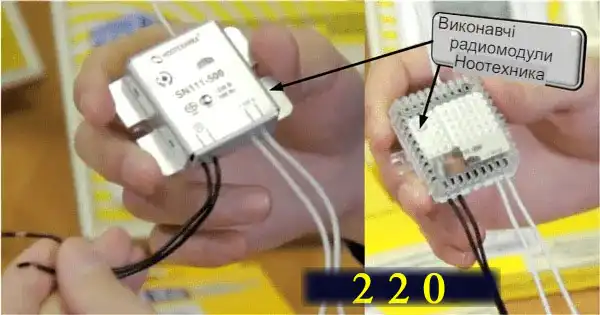

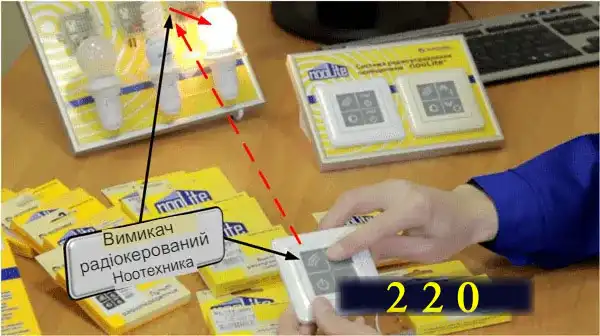

Радіокерований вимикач світла Ноотехніка: Білорусь — особливості конструкції
Принципи роботи цієї схеми практично повторюють попередні алгоритми, але конструкція приладів відрізняється своїм асортиментом та можливостями.
Білоруський виробник виготовляє:
- виконавчий пристрій у вигляді:
- контролера SD-3-60 на 3 канали світлодіодних ламп або іншого потужнішого модуля;
- чи готових вимикачів під радіоуправління;
- блоків управління – радіопередавачі, що вбудовуються в:
- сенсорні або кнопкові пульти із рамкою стаціонарної установки;
- або переносний брелок.
Конструкція різних виконавчих блоків створена для надійної комутації навантажень світильників від 60 ВА до 3 кВт.
Вони здатні керувати й інший технікою з резистивними чи індуктивними навантаженнями, різними типами приводів і двигунів.
Дальність дії радіоканалу збільшено до 50 метрів. Асортимент виробленого устаткування дуже широкий.

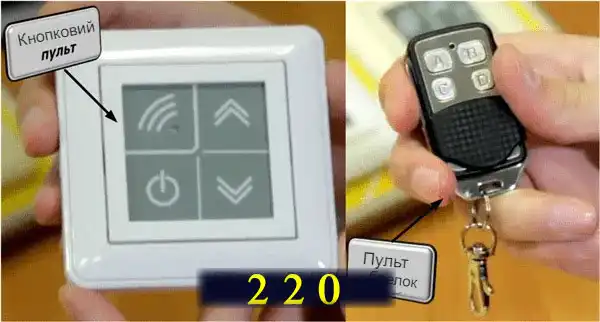

Кнопковий або сенсорний пульт зручно закріпити будь-де на стіні прямо на декоративні шпалери. Для цього достатньо використати двосторонній скотч. Жодних брудних і трудомістких робіт виконувати не потрібно.
Однак не можна наклеювати ці модулі на металеві поверхні, наприклад стінку холодильника. Цим обмежиться дальність дії пристрою за рахунок ослаблення вихідної потужності антени.

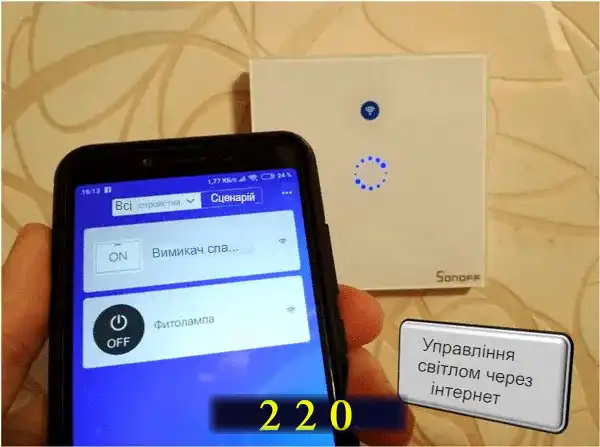

Обладнання розумний будинок для квартири: управління світлом через інтернет
Доступність цього методу полягає в тому, що схема дистанційного керування освітленням побудована на використанні пристроїв, які вже працюють у більшості наших квартир.
Державні компанії, які займаються інформаційними технологіями, вже давно забезпечили більшість мешканців безлімітним інтернетом, що працює цілодобово.
Я придбав розумний будинок для квартири в Китаї від компанії Sonoff. Далі показую, як працює схема дистанційного керування освітленням через інтернет із смартфона.

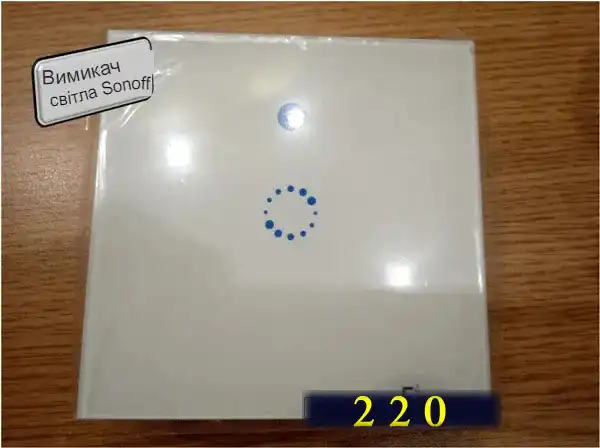

До складу комплекту увійшов інтелектуальний вимикач Sonoff та невеликий пульт брелок.
У принципі, вся робота через інтернет відбувається через смартфон, а пульт потрібен тільки для перемикань світла всередині квартири. Хоча навіть у цьому випадку можна обійтися своїм мобільним телефоном.

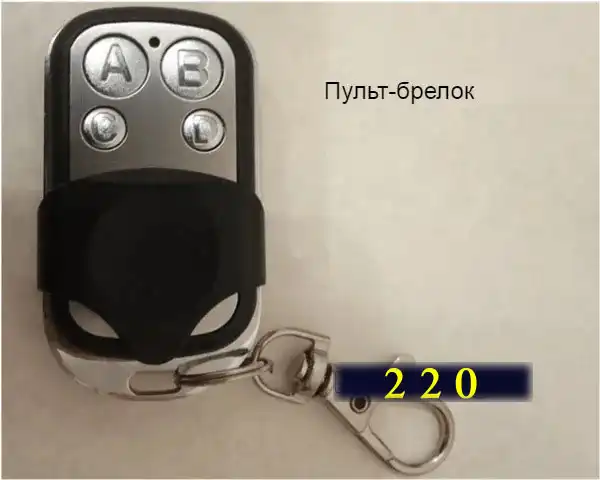

Просто пульт брелок зручно тримати в одному місці, ним можуть користуватися всі члени сім’ї, включаючи дітей. До того ж він працює незалежно від наявності WiFi.
Я зараз не ставлю за мету повністю описувати налаштування смартфона і прив’язку його схеми до інтелектуального вимикача, а зверну увагу на ті труднощі, з якими довелося зіткнутися при монтажі модуля в стару установкову коробку.

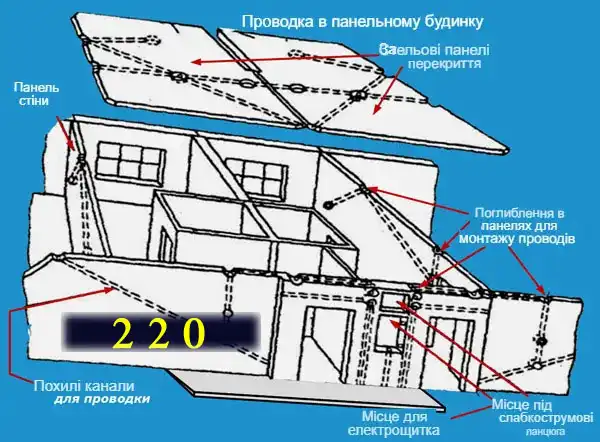

Моя квартира розташована в багатоповерховому панельному будинку, зведеному ще за радянських часів. Для електропроводки на заводі одразу створювали канали для укладання кабелів.
Вони розташовані під довільними кутами, часто в найнезручніших для монтажу місцях: буквально у поглибленні на стику стіни та стельової плити. З нього вниз похило йде канал під вимикачі або розеткові групи.

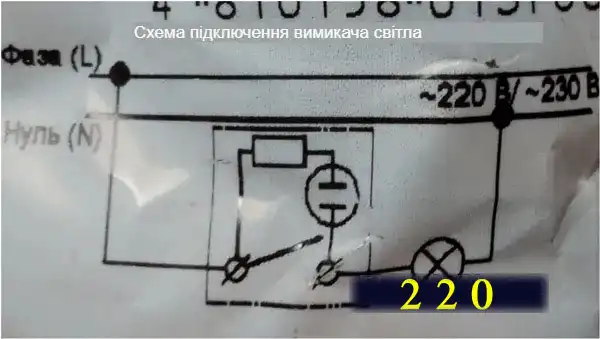

Стара схема підключення вимикача ґрунтується на розриві тільки фазного дроту. Тому потенціал нуля туди не тягнуть.
Однак інтелектуальний вимикач Sonoff без потенціалу нуля не працюватиме. Мені довелося його туди тягнути через канал.
Коли я зняв старий корпус вимикача, то побачив звичайну алюмінієву локшину – 2 жили. Потім заліз у розподільну коробку, якщо так можна назвати місце стикування плит, засипане дрібним щебенем з уривками газет та шматками бетону.
Побачив клубок із скруток дротів та чорної ізоленти. Індикатор напруги та цифровий мультиметр допомогли швидко розібратися у призначенні кожного з’єднання.
Просунути додаткову жилу потенціалу нуля виявилося проблемою. Засипаний щебінь із цементним пилом міцно заповнив весь простір кабельного каналу.
Навіть спроби пройти через цей склад жорстким сталевим дротом не мали успіху. А всередині кімнати нещодавно були проведені косметичні роботи, поклеєні нові шпалери. Розводити бруд не хотілося.
Застосував стару хитрість:
- Відключив світло у квартирному щитку.
- Примотав міцною ізолентою до нижнього кінця старого двожильного дроту шматок мідного кабелю з трьома жилами.
- Вставив пасатижі з довгими губками в стельову порожнину і затиснув ними верхній шмат алюмінієвої локшини, бо пальцями тягнути за неї там неможливо.
- Став потроху накручувати провід на пасатижі і прибирати сміття, що вилазить з каналу, боячись, що він порветься. Але обійшлося.
Таким способом вдалося протягнути через засмічену магістраль новий кабель і прибрати з неї кілька жменей дрібних каменів. Для чого їх туди засипали? Відповіді на це запитання я не маю.
Сподіваюся, що мій досвід комусь стане в пригоді.
До речі, багато обладнання компанії Ноотехніка: Білорусь також дозволяє керувати світлом дистанційно через інтернет з мобільних пристроїв аналогічним чином.
Які недоліки у дистанційного керування освітленням
Інтелектуальний вимикач може нормально працювати з банальних причин:
- Втратили ємність елементи живлення та їх треба міняти.
- Датчик ІЧ пульта чи приймача забруднився і пропускає інфрачервоне випромінювання.
- У зоні дії радіоканалу з’явилися потужні електромагнітні перешкоди.
- Малогабаритний пульт брелок загублений. Тому його найкраще тримати в одному місці, адже зателефонувати на нього з іншого пристрою для пошуку, як мобільного телефону, забутого в сумці чи кишені, не вийде.
При виборі певного модуля звертайте увагу на його:
- універсальність, що забезпечує користування конкретними приладами освітлення, а чи не всіх відразу;
- можливість керування світлом у звичайному режимі при відмові електронної схеми;
- режим роботи димера: чи підходить він вашим люмінесцентним та світлодіодним лампам.
Усі компоненти освітлення, що підключаються під вимикач світла з дистанційним керуванням, повинні бути точно збалансовані та підібрані за технічними характеристиками. Змішування світлодіодних, люмінесцентних та ламп розжарювання створює несприятливі навантаження, що обмежує ресурс працюючої електроніки.
Поширені запитання
Чому варто встановити вимикач світла з дистанційним керуванням удома, якщо вже є звичайний вимикач?
Основна перевага дистанційного керування світлом — комфорт. Завдяки пульту або навіть голосовим командам можна вмикати і вимикати світло, не встаючи з ліжка або не підходячи до вимикача, особливо це зручно для людей з обмеженою мобільністю або вночі. Більше того, монтаж сучасного дистанційного вимикача не вимагає масштабного ремонту — деякі моделі просто вкручуються замість лампи або ставляться у вже існуючу коробку. Це дозволяє обійтись без штроблення стін і заміни проводки. Така модернізація також додає оселі елемент «розумного дому». Детальніше про правильне встановлення таких приладів у квартирі можна прочитати на сторінці установки розеток і вимикачів.
Який тип дистанційного керування освітленням найнадійніший — голос, ІЧ чи радіо?
Кожен тип має свої переваги. Голосове керування є надзвичайно зручним, особливо при інтеграції з Alexa чи Google Home. Проте воно потребує певного налаштування та може працювати нестабільно в шумному середовищі. Інфрачервоне керування є перевіреним і простим варіантом, але вимагає прямої видимості між пультом і приймачем. Радіокерування — більш гнучке, працює на більші відстані, не потребує прямого контакту і зручне для освітлення кількох зон. Кожен варіант варто підбирати під свої потреби. Наприклад, для дачі підійде просте радіокерування, тоді як для міської квартири — ІЧ або голосовий варіант. Про схожі варіанти модернізації освітлення розповідається на сторінці світлодіодного освітлення.
Чи можна використати старий пульт від телевізора для керування світлом?
Так, деякі модулі дистанційного керування, як-от BM8049M або МР3328, підтримують навчання від стандартних пультів ІЧ. Це означає, що ви можете «прив’язати» будь-яку непотрібну кнопку на своєму телевізійному пульті до вимикача світла. Це особливо зручно, коли немає бажання мати окремий пульт або коли його легко загубити. Такі рішення дозволяють не лише економити, а й використовувати вже наявні ресурси з максимальною користю. Проте слід пам’ятати, що для роботи інфрачервоний сигнал повинен чітко потрапити на приймач, тому його краще розташовувати на відкритих ділянках. Подібна оптимізація домашньої проводки описана в статті розводка електропроводки.
Які недоліки можуть виникнути при використанні дистанційних вимикачів світла?
Головним недоліком є залежність від елементів живлення. Якщо пульт або модуль втратить живлення, керування буде ускладнене або взагалі недоступне. Також ІЧ-сигнали не проходять через стіни — це може бути критичним у просторих або багатокімнатних квартирах. У випадку голосового керування можлива некоректна реакція на сторонні шуми. Ще один аспект — складність ремонту: у разі поломки простіше замінити модуль повністю, ніж ремонтувати. Однак більшість сучасних моделей продумані до дрібниць і рідко викликають складнощі. Якщо ви хочете отримати якісну консультацію та монтаж таких рішень, зверніться до електрика у Львові, який підбере модель і встановить усе безпечно та швидко.
