Сучасні наукові розробки ефективно змінюють освітлення житлових та виробничих приміщень, покращують побутові умови, піднімають імідж власника у власних очах.

Однак треба добре уявляти, що найменше порушення технології монтажу світлодіодів або правил їх експлуатації може значно пошкодити дороге обладнання, скоротити ресурс його використання.

У цій статті я показую, як необхідно правильно виконувати підключення світлодіодної стрічки до блоку живлення і виключити типові помилки, які допускаються не тільки майстрами-початківцями.

Світлодіодна стрічка для освітлення: будова та експлуатаційні характеристики

Правильна робота світлодіодів залежить від конструкції джерела світла та його блока живлення. Аналізу цих питань присвячено першу частину статті.

Які бувають світлодіодні стрічки: що важливо знати кожному майстру

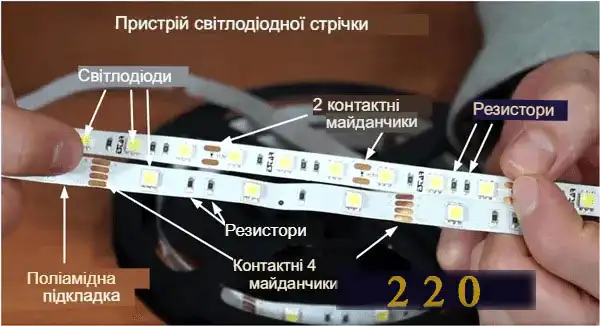

Базовим складом конструкції є поліамідна пластмаса завтовшки підкладки близько 0,2 мм з діелектричними характеристиками пробою шару ізоляції близько 7 кВ/мм.

Світлодіодна стрічка для освітлення випускається різною довжиною, а ширина її буває лише 10 або 20 міліметрів. На ній монтується електрична схема:

• світлодіоди;
• шини та ланцюги підведення струму;
• струмообмежуючі резистори;
• Контактні майданчики.

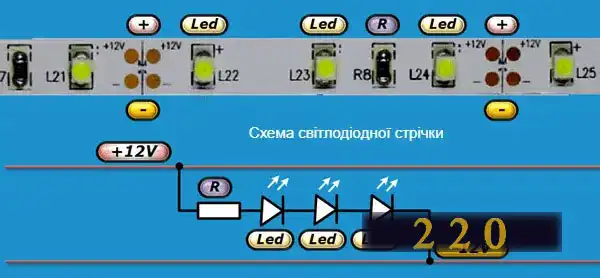

Основою електричної схеми служать окремі секції зі світлодіодів та резисторів, на які по струмоведучих шин подається напруга 12 або 24 вольта.

На краях кожної секції виконані довгасті контактні майданчики. На них проводиться паяння проводів і по них ріжуть довгу конструкцію на короткі ділянки, необхідні за умовами монтажу. У будь-яких інших місцях різати її не можна.

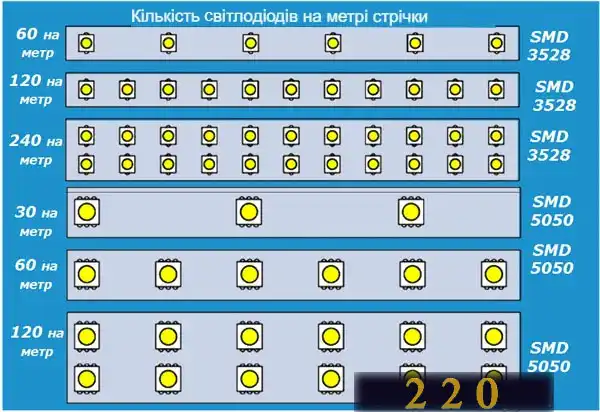

Кількість світлодіодів та щільність їх розташування на однакових довжинах відрізняється. Для створення монохромного білого світіння використовують підведення струму двома магістралями позитивного і негативного потенціалів.

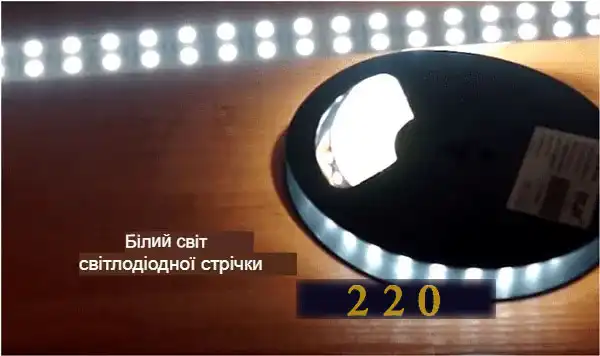

Монохромний білий колір використовують найчастіше для додаткового підсвічування приміщень.

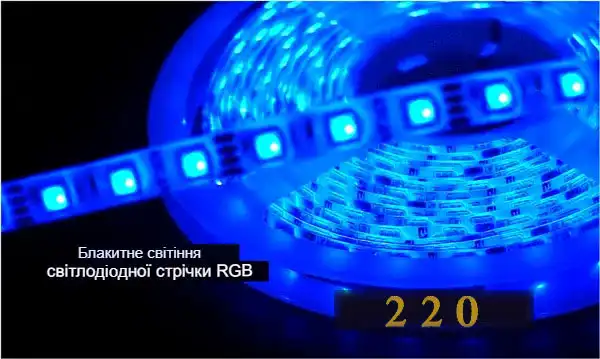

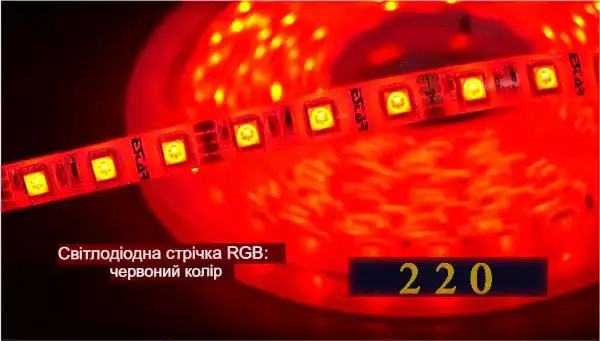

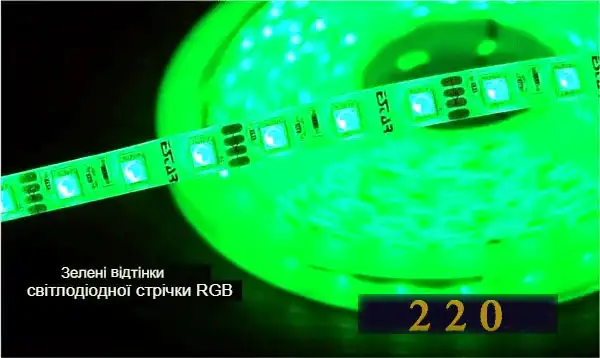

Чотириканальні шини мають RGB стрічки для створення колірних
ефектів. За ними відбувається подача позитивного потенціалу на канали
червоного, зеленого, блакитного свічення, а негативного – до загального земляного.

Колірні ефекти RGB стрічки застосовують у декоративних цілях.

Зовнішній пристрій світлодіодних стрічок для білого освітлення та RGB підсвічування приблизно однаковий. Показую їх на фотографії нижче. Порівнюйте.

Найпростіша схема монохромного освітлення може бути представлена ​​послідовним підключенням резистора та світлодіодів під напругу 12 вольт.

Маркування світлодіодної стрічки: як спілкуватися з продавцем

Сучасна промисловість випускає світлодіоди для освітлення за старою, відпрацьованою технологією та новою — удосконаленою.

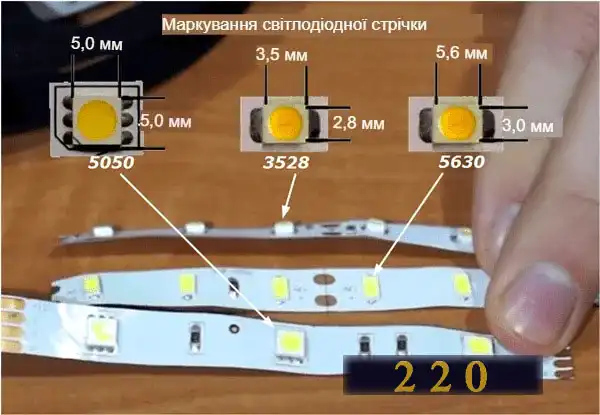

В обох випадках для маркування використовується буквене позначення SMD (обладнання поверхневого монтажу), а також розміри довжини (дві перші цифри) та ширини майданчика (ще дві цифри) напівпровідникової матриці в десятих частках міліметра.

Наприклад: SMD 5050, SMD 5630 чи SMD 3528.

Маленький модуль 3528 виконується одним кристалом напівпровідникового переходу, а 5050 складається з трьох кристалів комірки 3528. Вони можуть з’єднуватися для монохромної кольорової передачі спектру.

Модуль 5050 має підвищену потужність і світловий поток.

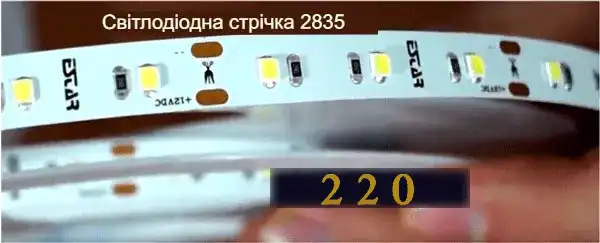

Новіша технологія виробництва світлодіодів заснована на застосуванні вдосконалених матеріалів. По ній випускається стрічка 2835. Усередині одного її модуля розміщено 3 кристали. Вони мають ще менші розміри, але підвищену яскравість.

Процес відведення тепла зі стрічки 2835 відбувається краще, що подовжує її ресурс. Ще одна її перевага – вартість. Вона дешевша за аналогічну модель 5050 за рахунок більш доступної та економічно обґрунтованої технології виробництва.

Наступна цифра маркування означає кількість світлодіодів на довжині ділянки в один метр. Їх число може бути: 30, 60, 120, 240.

Важливими характеристиками є потужність споживання, що вказується у ВАТ на метр довжини і величина світлового потоку, що виражається в люменах.

Споживана потужність складається від кількості світлодіодів та підключених до них резисторів. Її збільшення підвищує світловий потік і потребує додаткових заходів для відведення тепла від електронної схеми.

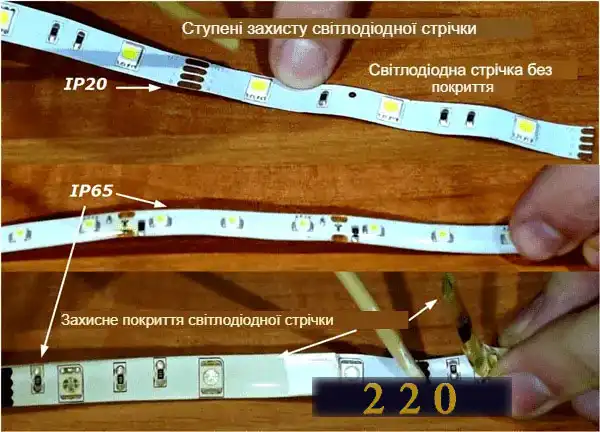

Ступінь захисту світлодіодної конструкції позначають літерами IP та двома цифрами, наприклад:

1. IP20 (без використання захисного покриття) для сухих та чистих приміщень;
2. IP23, IP43 або IP44 із захисним шаром від вологи та пилу для роботи в неопалюваних, але закритих від атмосферних опадів місцях;
3. або IP65, IP67, IP68 із шаром прозорої ізоляції для роботи на вулиці.

Захисне покриття класу «Еліт» та «Преміум» при зберіганні та експлуатації не жовтіє та не відшаровується, а стандартне може втрачати свої властивості.

Мої рекомендації щодо оптимального застосування світлодіодних стрічок зведені до таблиці.

Переважні умови роботи джерела світла	Тип світлодіодів	Кількість світлодіодів у погонному метрі
Внутрішні порожнини шаф, полиць, стелажів	SMD 3528	60
Додаткове освітлення спальні, дитячої кімнати	SMD 3528 або SMD 5050	60
Додаткове підсвічування великих кімнат	SMD 5050 або SMD 2835	60÷240
Висвітлення великих виробничих приміщень, наприклад, магазинів, офісів	SMD 5630 або SMD 5730	60÷240
Внутрішнє підсвічування автомобільного салону	SMD 5050	60÷120
Тераса, мiсце для вiдпочинку в саду, альтанка.	SMD 5050 з класом IP65 або вище	60÷120

Чому перегорає світлодіодна стрічка: на що звертати увагу при її купівлі та експлуатації

Можна, звичайно, у всьому звинувачувати недобросовісних продавців чи виробників освітлювального обладнання. Але я розглядаю суто технічні питання щодо зниження ресурсу саме якісних приладів.

Чому перегорає світлодіодна стрічка, або мерехтить світло під час експлуатації, пояснюю нижче.

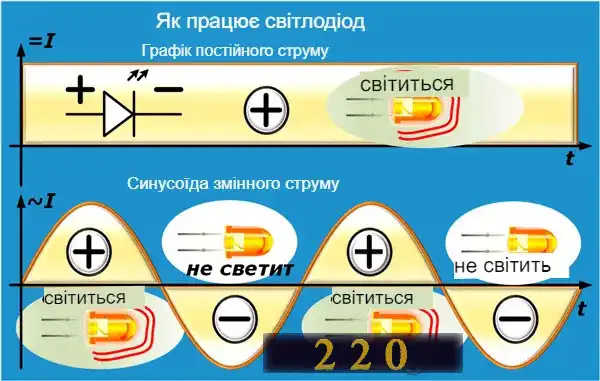

Світлове випромінювання створюється лише за прямому напрямку полярності через напівпровідниковий перехід. Якщо через нього пропускати змінний струм, буде помітно сильне моргання за рахунок утворення пауз у світінні під час проходження негативних напівгармонік.

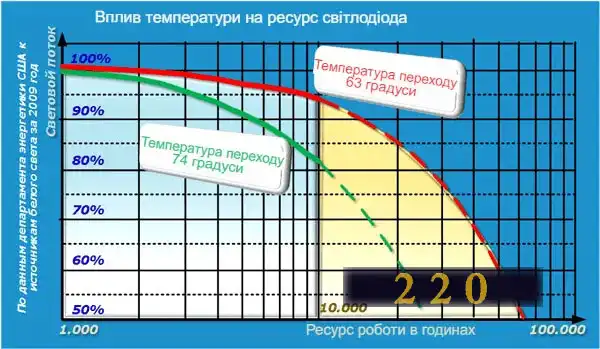

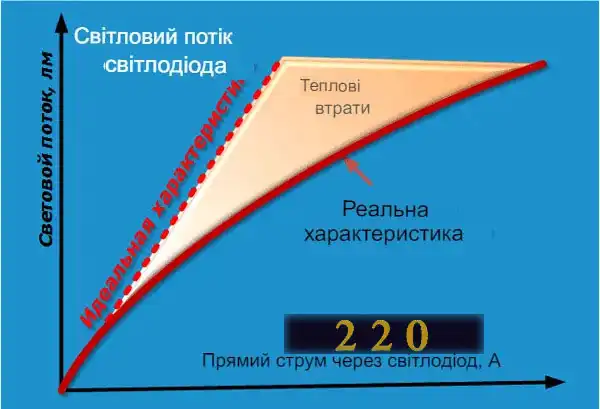

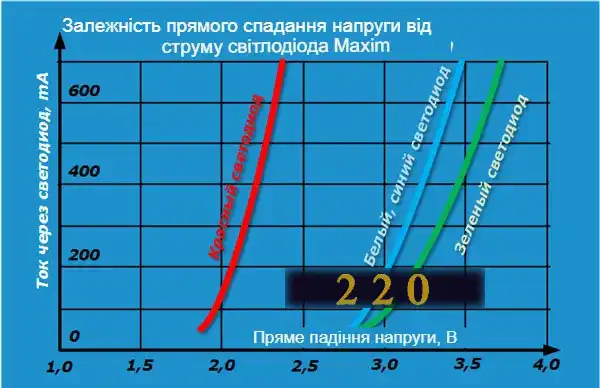

Величина світлового потоку напівпровідникового переходу сильно залежить від сили струму, що протікає . Причому його збільшення супроводжується різким зростанням теплових втрат.

Виробники ретельно вибирають оптимальну величину струму: надмірне тепло значно скорочує ресурс, закладений у конструкцію.

Для зменшення нагріву напівпровідникового шару інженери використовують два технологічні прийоми:

1. Розсіювання тепла, що виділяється в навколишнє середовище.
2. Чітку стабілізацію сили струму.

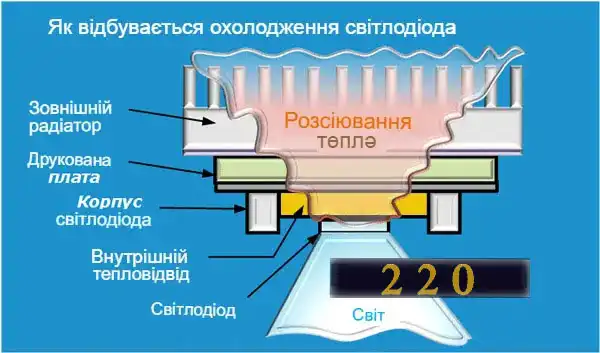

Перша методика заснована на тому, що друкована плата корпусу світлодіода біля ламп монтується на додатковому радіаторі, що тепловідводить.

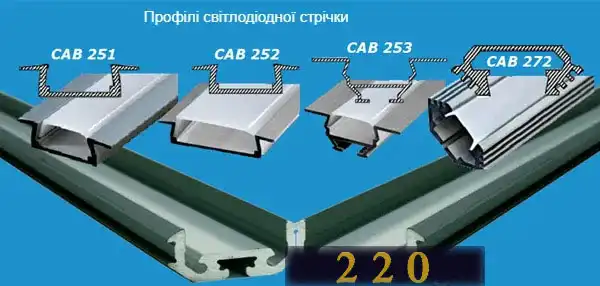

Для стрічок використовують спеціальні алюмінієві профілі різного перерізу і габаритів.

Однак цього мало. Справа в тому, що навіть невелике коливання вхідної напруги, яке не може запобігти блоку стабілізованого живлення, викликає відчутну зміну струму через світлодіод.

Тому для підключення світлодіодних стрічок використовують спеціалізовані
електронні пристрої драйвери. Вони доповнюють роботу блоків живлення і часто
вбудовуються в їхню конструкцію.

Тривалу та надійну роботу світлодіодів забезпечують лише дві речі: виключення перегріву напівпровідникового переходу та стабільний струм оптимальної величини через нього.

Інші характеристики світлодіодного висвітлення я опублікував спеціальною статтею. Кого вони зацікавлять, читайте тут . Матеріал корисний загального розвитку.

Блоки живлення для світлодіодних стрічок 12 вольт: 4 типи конструкції для різних умов експлуатації

Оскільки світлове обладнання на світлодіодах випускається на 12 та 24 вольти, то під кожне з них створюються спеціальні блоки живлення. Особливих відмінностей при виборі для покупки та експлуатації вони не мають.

Тому я про них розповідатиму на прикладі дванадцятивольтових пристроїв.

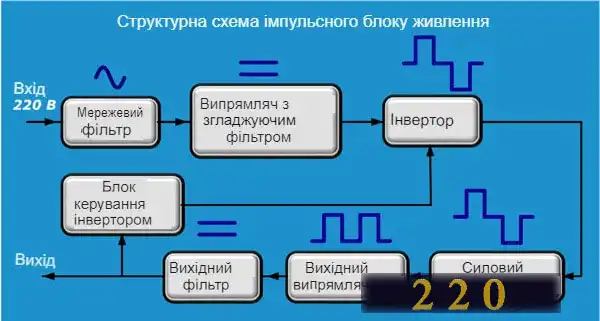

Блок живлення працює за принципом інверторного перетворення електричної потужності за рахунок використання:

• мережевого фільтра, що блокує надходження у схему електричних перешкод;
• діодного випрямляча з фільтрами, що згладжують, що створюють спільною роботою стабілізовану напругу строго постійної величини;
• високочастотного генератора інвертора, що виробляє імпульси прямокутної форми з діючою напругою 220 вольт ;
• силового трансформатора, що знижує напругу до оптимальної величини 12 або 24 вольти;
• вихідного випрямляча з фільтром, що остаточно готують вихідний сигнал.

Блоки живлення для світлодіодної стрічки, які випускає промисловість, можна умовно поділити на 4 класи за умовами їх експлуатації для роботи:

1. у сухих та чистих приміщеннях із звичайними габаритами;
2. або в обмеженому просторі;
3. у вологому середовищі або на свіжому повітрі;
4. з потужними освітлювальними приладами .

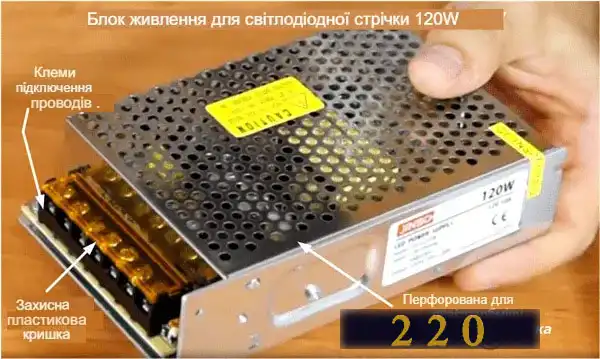

Типовий блок живлення спеціально не обмежується своїми розмірами. Він має широкий клемник із захисною планкою з діелектричного пластику та металеву перфоровану кришку. Через її отвори забезпечується повітрообмін і відведення тепла від електроніки, що нагрівається.

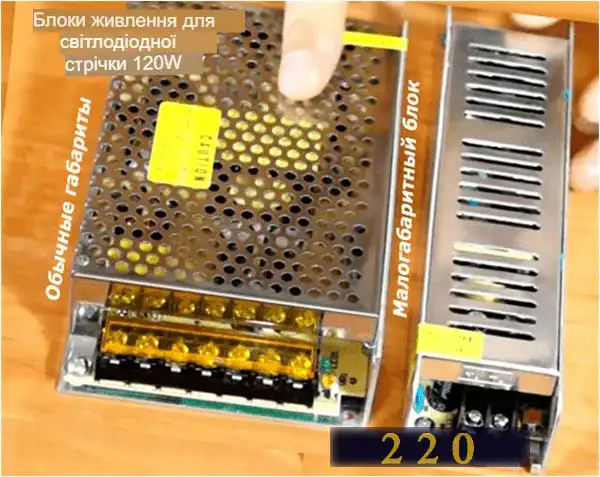

Малогабаритний блок живлення обмежений своїми розмірами. Він також
має вентиляційні вирізи, але менше клем. Зовнішній вигляд та
габарити однотипних модулів можете візуально порівняти на цій фотографії.

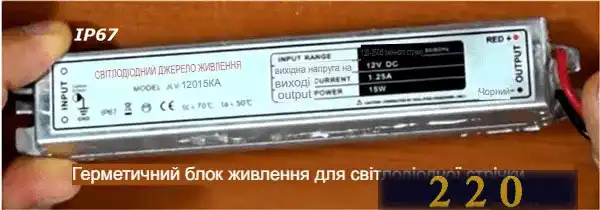

Герметичний імпульсний блок живлення створюється для роботи у вологому
середовищі. Його електронна начинка надійно захищає спеціальне покриття корпусу з
класом IP67.

Він здатний надійно працювати на вулиці, у ванній, лазні, басейні та інших подібних приміщеннях. Однак не надумайте його занурювати у воду, наприклад, в акваріум. З такої витівки нічого хорошого не вийде.

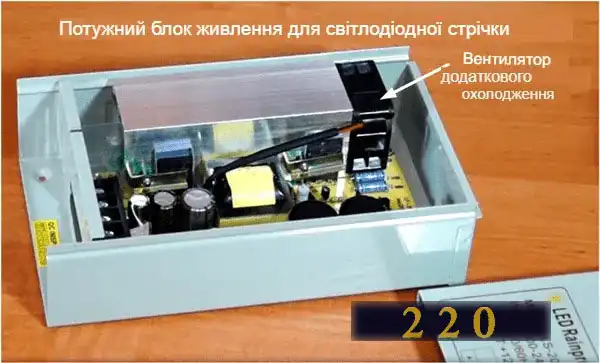

Найпотужніші блоки живлення забезпечуються системою примусової вентиляції. У них всередині корпусу вбудований кулер, як комп’ютерний блок. Його застосування викликане необхідністю ефективного відведення тепла від електроніки, що нагрівається.

Вентилятор створює невеликі проблеми для власників: шум, який може дратувати окремих людей. Це слід врахувати наперед: продумати місце для розміщення потужного блоку та способи зниження дратівливих звуків на етапі планування електромонтажних робіт у квартирі.

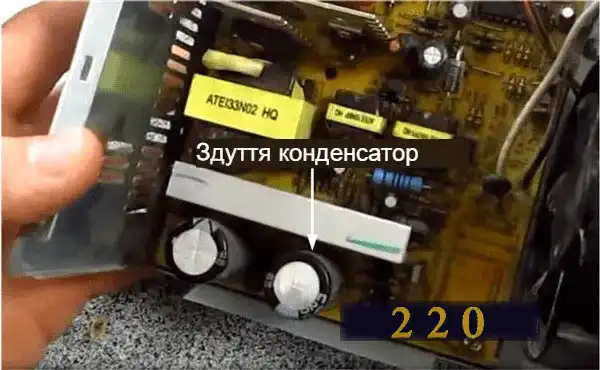

Відмовлятися ж від примусового обдування не можна: відразу почнуться проблеми зі здутими конденсаторами, пробитими діодами і силовими транзисторами, що вийшли з ладу.

З цієї причини вам варто подбати про хорошу циркуляцію повітря через внутрішню схему корпусу. Він повинен вільно надходити до електричної схеми та виходити назовні, прибираючи зайве тепло з електронних компонентів.

Блок живлення для світлодіодної стрічки своїми руками: корисні поради

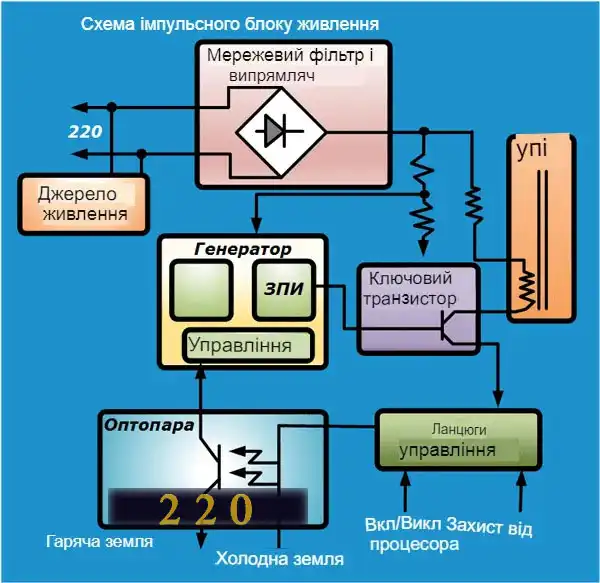

Принцип роботи і схема імпульсного блоку живлення не така вже й складна, як може здатися з першого погляду. У ньому відбувається інверторне перетворення електричної потужності.

Основна складність, з якою доведеться зіткнутися саморобам – це складання та налаштування високочастотного генератора. Схем до роботи цього каскаду багато.

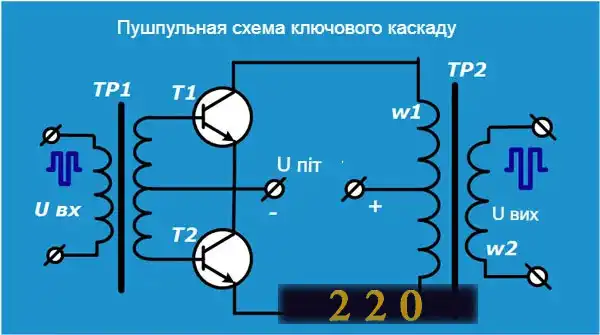

Найбільш перспективним напрямком є пушпульна схема.

Її огляд, а також інші аналогічні пристрої я вже зробив в окремій статті, присвяченій ремонту ДБЖ. Тим, кого цікавить копітка робота зі збирання подібних модулів, рекомендую почитати інформацію там .

Процес самостійного збирання імпульсного блоку досить складний. Зараз набагато простіше використовувати для підключення до світлодіодної стрічки готові конструкції, які залишилися від електронної техніки, що відпрацювала свій ресурс.

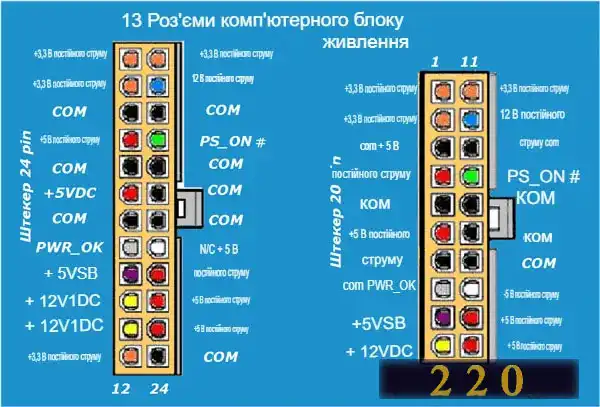

Один із таких варіантів — комп’ютерний блок живлення. Він побудований за тими ж принципами, тому чудово впорається зі світлодіодними навантаженнями.

Його треба просто підключити до мережі 200 вольт, а вихід потенціалів +12VDC та -12VDC взяти з відповідних гнізд вихідного штеккера на 20 або 24 pin.

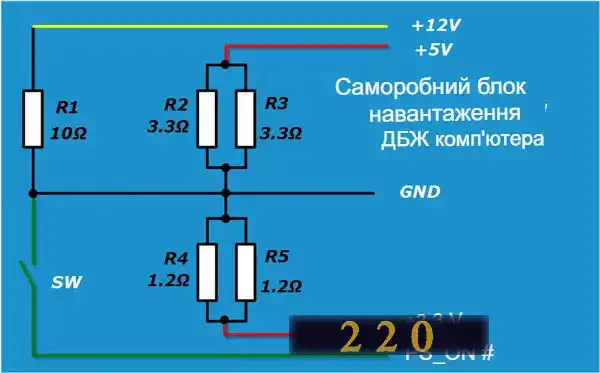

Не забувайте, що ДБЖ не люблять режим холостого ходу. Для перевірок рекомендується збирати резистивну схему навантаження.

Без її підключення дорогі електронні компоненти можуть передчасно вийти з ладу.

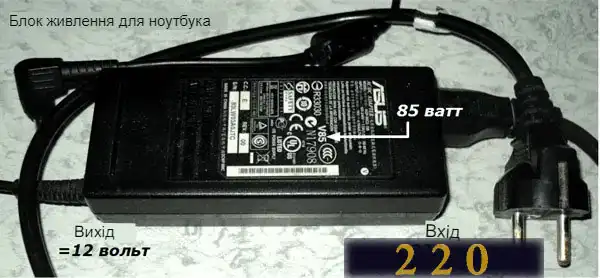

Блок живлення ноутбука також добре підходить для підключення до світлодіодної схеми. Звертайте увагу на його вихідну потужність. Вона вказується на етикетці корпусу.

В окремих випадках підсвічування можна запитати від батарей або акумуляторів. Такі технічні рішення вже є у продажу для використання у внутрішніх просторах шаф, поличок, стелажів.

Будь – який саморобний або заводський імпульсний блок живлення до підключення до схеми та навантаження повинен бути проаналізований та підібраний за своїми технічними характеристиками . Його надійна робота потребує створення запасу потужності.

Розрахунок блока живлення для світлодіодної стрічки 12В: як забезпечити тривалу безаварійну роботу всієї освітлювальної системи

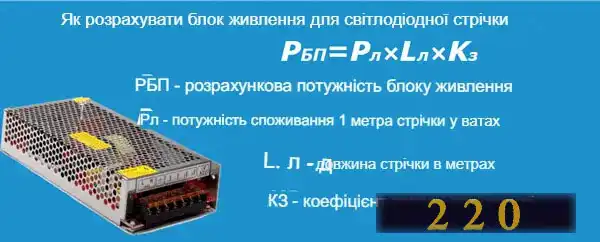

Розпочати обчислення необхідно з визначення величини потужності, яку має надійно забезпечувати ДБЖ.

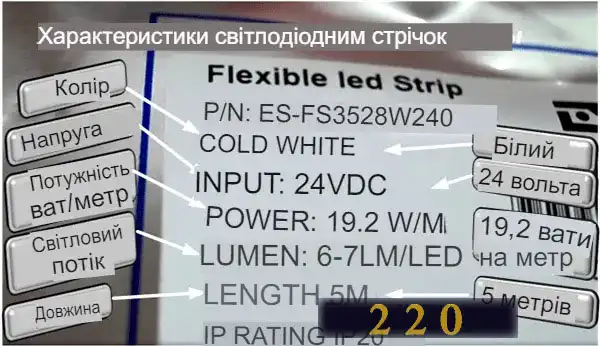

Розрахунок блоку живлення для світлодіодної стрічки на 12 або 24 вольти проводимо за характеристиками, опублікованими виробником на упаковці або в іншій супровідній документації. Розглянемо його з прикладу Flexible led strip на 24 У.

Її потужність відповідає 19,2 Вт на один метр довжини, а всього їх 5. Далі я просто показую картинкою, як розрахувати блок живлення для світлодіодної стрічки за простою формулою.

З довжиною та потужністю в принципі все зрозуміло, а коефіцієнт запасу зазвичай вибирають величиною 30% або 50%.

30% запасу виробляють для ДБЖ, які працюють при нормальному режимі експлуатації та мають звичайні розміри. Для екстремальних умов роботи або використання малогабаритних блоків рекомендується збільшити до 50%.

У нашому прикладі розрахунок блока живлення виглядатиме так:

Pбп = 19,2 х 5 х 1,3 = 124,8 Вт для звичайного ДБЖ.

Pбп = 19,2 х 5 х 1,5 = 144 Вт для малогабаритного блоку.

За умовами надійної роботи розрахункова потужність не повинна перевищувати реальні можливості імпульсного блоку живлення, що вибирається . Сильно завищувати цю величину не варто за економічними показниками.

Тому для роботи світлодіодного освітлення вибираємо найближчий оптимальний варіант. Наприклад, у другому випадку добре підійде ДБЖ на 150 Вт, а для першого розрахунку “з натягом” допустимо застосувати 120 Вт.

Ці рекомендації пов’язані з багатьма факторами:

• похибки конструкцій;
• граничні навантаження та аварійні режими в мережі живлення, що створюють перегрів електроніки;
• можливі порушення теплообміну;
• Інші випадкові процеси.

Загалом, враховуйте, що запас потужності необхідний компенсації відхилення реальних умов експлуатації від ідеального розрахункового стану, під яке проектується ДБЖ.

Запас повинен бути врахований: він не шкодить, але його зайва величина «відтягує кишеню» не тільки на купівлю обладнання, а й збільшує експлуатаційні витрати.

Я пояснив, як здійснити розрахунок блока живлення для світлодіодної стрічки 12в за потужністю. Ще існує аналогічна методика струму.

Користуватися нею просто: напруга ДБЖ та живлення складання світлодіодів одне й те саме. Далі потрібно перерахувати величини потужності (вати) в струми навантажень (ампери) і порівнювати їх, як показано вище.

Як приєднати світлодіодну стрічку до блоку живлення строго з науки

Тривала та ефективна робота навіть якісного світлодіодного обладнання дуже залежить від правильного підключення.

Це важливе питання, йому треба приділити особливу увагу. Виділяю чотири моменти, які треба обов’язково виконати:

1. Підключення з’єднувальних проводів виконується за схемою інструкції.
2. Монтаж додаткових ділянок освітлення проводиться лише паралельними ланцюжками.
3. Опір з’єднувальних проводів має мінімально обмежувати робочий струм.
4. Забезпечити якісне відведення тепла від світлодіодів, що нагріваються.

Як підключити дроти правильно.

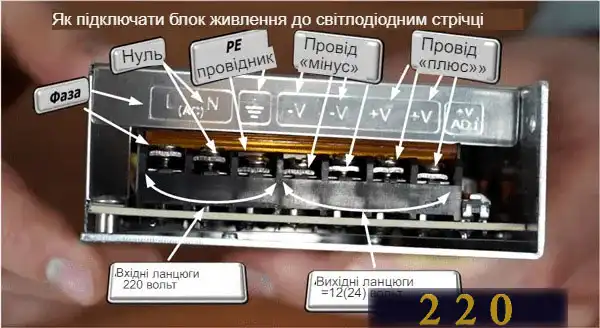

На будь-якому промисловому блоці живлення виконані клеми для підключення дротів. Вони маркуються спеціальними знаками, підписуються, виділяються у групи. Наприклад, так.

На вхідних ланцюгах важливо правильно підводити потенціали фази і нуля, хоча їх можна поміняти місцями. Захисний РЕ провідник використовується у системах заземлення квартир за схемою TN-S, TN-CS.

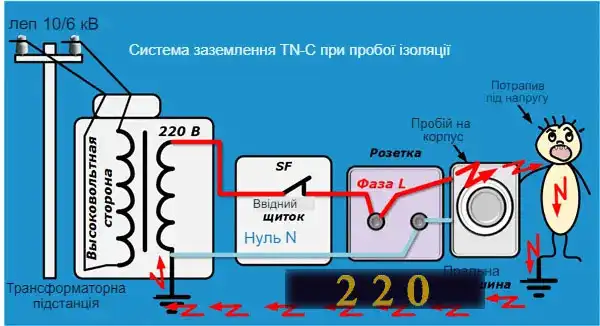

У старих будинках зі схемою заземлення TN-C на цю клему нічого не підключають.

У вихідних ланцюгах слід правильно подати “плюс” джерела живлення на “+” світлодіодної стрічки. З мінусом роблять аналогічно.

Якщо виходу з ДБЖ + і переплутати, то світлодіоди будуть закриті, струм через напівпровідниковий перехід не піде, світіння не буде.

Як підключати додатковий ланцюжок освітлення до блока живлення

Виробники випускають світлодіодні стрічки фіксованими відрізками 5 метрів. Це пов’язано зі струмовими навантаженнями, які створюються на доріжки, та поступовим падінням рівня напруги при збільшенні відстані.

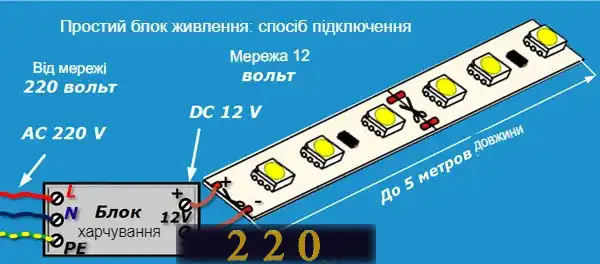

Тому найпростіший блок живлення передбачає спосіб підключення одного стандартного відрізка 5 метрів.

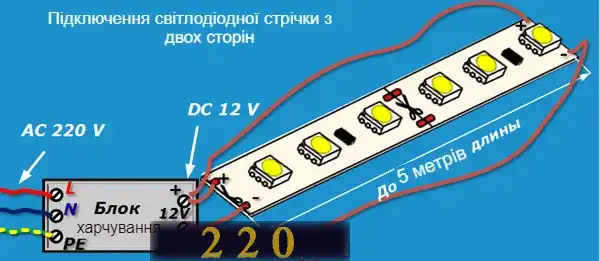

Однак більш рівномірне освітлення світлодіоди будуть давати при подачі напруги з обох сторін ділянки, що підключається: втрати струму в доріжках зменшаться.

З погляду електрика цілком допустимо подати ще напругу в середині кожної ділянки, але в більшості випадків цей прийом не потрібний.

У реальних умовах заводської довжини 5 м може не вистачити, якщо потрібно висвітлювати 10, 15 або більше метрів. Для їх підключення підійде лише метод паралельного з’єднання опорів, а чи не послідовно.

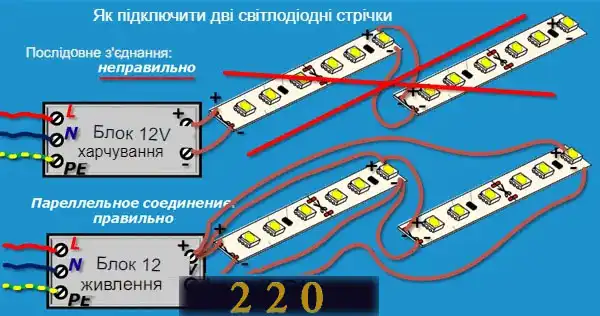

Показую на прикладі двох ділянок. Верхній варіант простий, але не правильний: накреслив його червоними лініями.

При послідовному з’єднанні навіть двох стрічок свічення кінцевих світлодіодів буде знижено.

Кожен випадок підключення додаткового опору потребує повторного розрахунку блоку живлення.

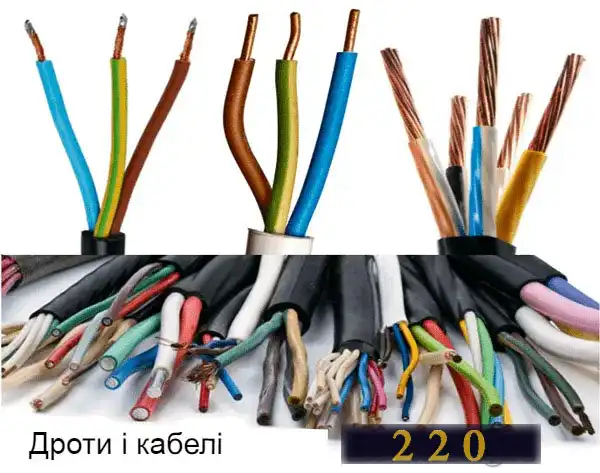

Як вибрати дроти для світлодіодного освітлення

Стрічкові джерела освітлення розташовують у різних місцях, часто створюють їх світяться фігури складної форми. Для цих цілей краще підходять гнучкі мідні дроти, сплетені з великої кількості тяганини, а не одножильні.

З урахуванням створюваних струмових навантажень світлодіодними конструкціями їх загальний поперечний переріз має бути не менше ніж 1,5 мм квадратних. Можна більше, але це ускладнить монтажні роботи.

Більш тонкі дроти зроблять свій внесок у підвищення резистивного опору ланцюжка, що вкрай небажано.

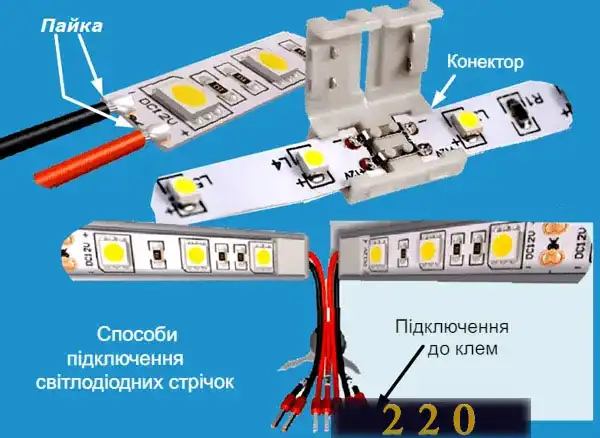

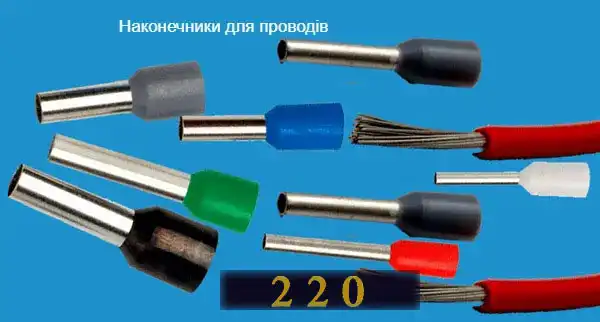

З’єднувати кінці проводів із контактними майданчиками стрічки краще паянням. Підключення їх під гвинт клемника слід виконувати через обтискні втулки наконечника.

Як ефективно відвести тепло від світлодіодної стрічки

Зазвичай джерело світла розміщують вгорі приміщення на стелі, а там температура завжди вища за рахунок природного руху теплого повітря від нагрівальних елементів, що посилює роботу світлодіодів.

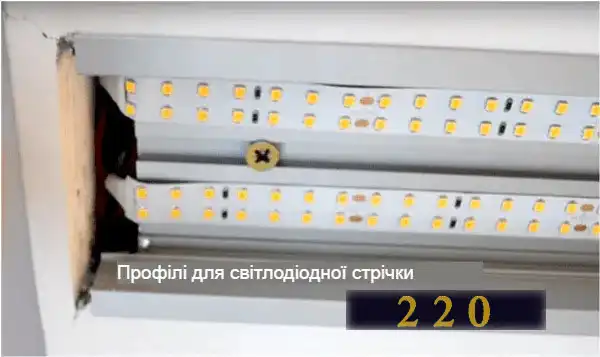

Спростити умови роботи дозволяє відведення тепла через алюмінієві профілі.

Але в цьому випадку рекомендую:

1. Для кріплення відмовитися від заводського подвійного скотчу він з часом може відійти, відклеїтися. Кріпіть стрічку на шурупи. Не лінуйтеся зенкувати отвори під них. Це забезпечить щільніше прилягання всіх світлодіодів до профілю, захистить їх від перегорання.
2. Якщо зважилися виконувати заводське кріплення скотчем, то обов’язково знежирюйте обидві поверхні, що стикуються: профілю і стрічки. Зчеплення буде кращим і довговічнішим.
3. Уникайте поганих електричних контактів, не користуйтеся тонкими та довгими проводами. Усі вони збільшують загальний нагрів профілю.
4. Анодовані алюмінієві профілі практично не зазнають корозії, а значить, більш придатні для відведення тепла під час тривалої експлуатації. У необробленого алюмінію можуть виникнути сліди оксидної плівки.

В якості тривалої роботи освітлення можуть позначитися помилки, які припускають мало досвідчені фахівці. Намагайтеся користуватися послугами кваліфікованих фахівців.

Наведу приклад. Про спеціальне обладнання для світлодіодного освітлення звичайний електрик може не знати. З професійними конекторами та прийомами паяння тонких доріжок на електронних платах знайомі не всі.

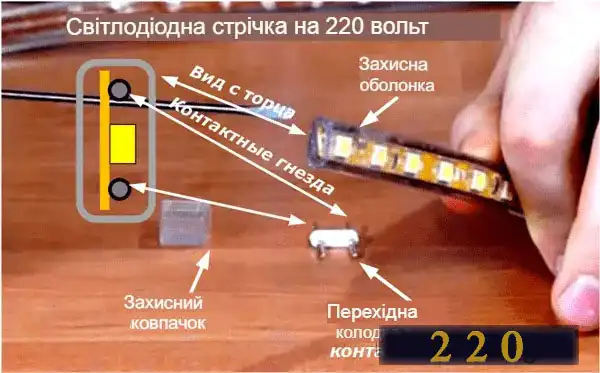

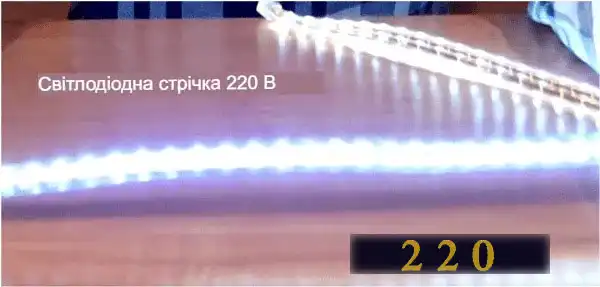

Світлодіодна стрічка 220В: підключення без блоку живлення до звичайної мережі – недоліки конструкції

Виробники постаралися зважити на запити звичайних споживачів і стали випускати стрічку на 220 вольт.

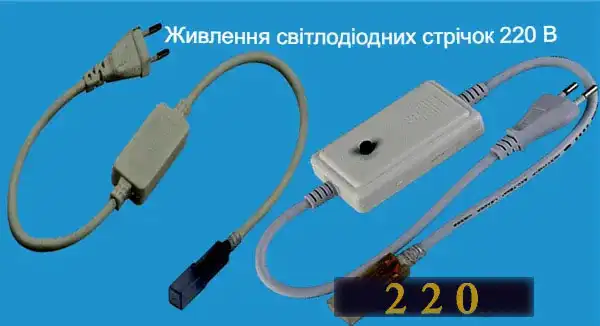

Її дуже просто підключати до побутової проводки через невеликий блок з діодів, що випрямляють, і конденсатора, що згладжує. Його вартість набагато нижча, ніж ДБЖ.

Вихідні стрічки дроту просто вставляються в пластикові наконечники.

Освітлювальну схему можна збирати послідовними ланцюжками до 100 метрів завдовжки, а зниження світлового потоку на її кінці практично не буде помітним.

Вся конструкція поміщена в міцну захисну оболонку, яка надійно унеможливлює ураження струмом від напруги 220 вольт. Підключення до вихідних гнізд випрямного блоку здійснюється з торця через вмонтовані контактні гнізда.

Порядок збирання наступний. Спочатку надягають захисний діелектричний ковпачок.

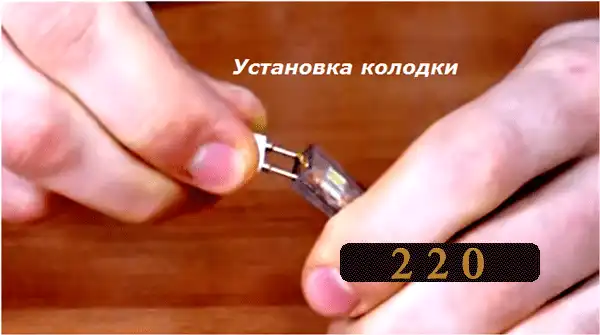

Через нього контактні гнізда встановлюють перехідну колодку.

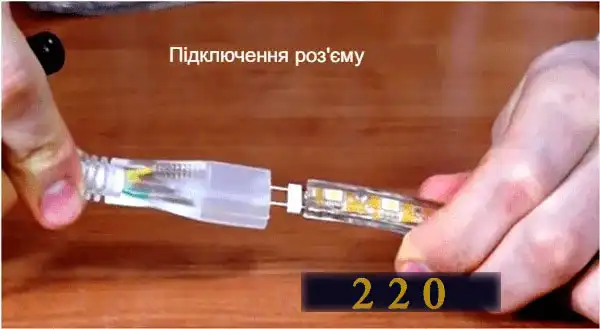

Підготовлений кінець вставляють у роз’єм випрямляча з дотриманням полярності: інакше світлодіоди не світитимуть.

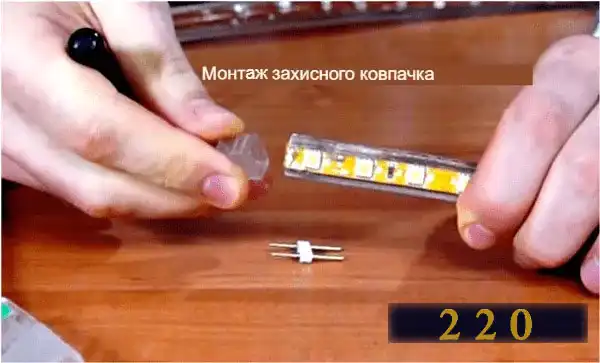

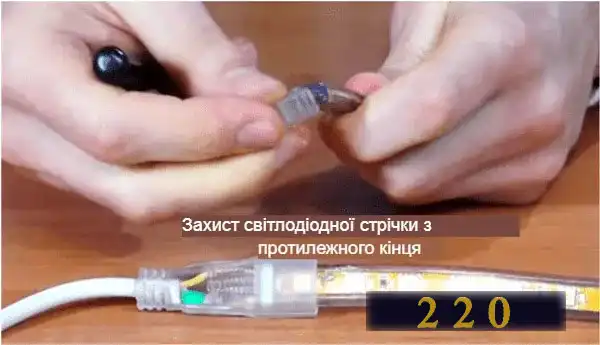

З протилежного боку надягають захисний ковпачок.

Залишається вставити блок живлення в розетку і зібрана конструкція працюватиме.

Однак я хочу попередити майстрів-початківців про приховану небезпеку: ніхто не застрахований від помилок. Їх роблять навіть досвідчені електрики. Тому будь-яка подача напруги на нове обладнання повинна виконуватись через автоматичний вимикач .

Він врятує вас і підключені світлодіоди від критичної ситуації: випадково створеного короткого замикання чи перевантаження електричної схеми.

Однак тут не все так просто, як здається на перший погляд. Зверніть увагу на недоліки, якими володіє світлодіодна стрічка на 220 вольт:

1. Мережа живлення схильна до коливань напруги, в ній присутні різні електричні перешкоди і наведення. Питання фільтрації сторонніх сигналів та стабілізації живлення простим випрямляючим пристроєм не забезпечуються.
2. Рівномірності освітлення немає, оку помітні невеликі мерехтіння, зумовлені низькою якістю напруги.
3. Охолодження стрічки 220 V не передбачено, під час роботи вона перегрівається, що значно вкорочує її ресурс.
4. Силіконове покриття при нагріванні виділяє неприємний запах.

Тому напрошується висновок: світлодіодна стрічка 220, створена для підключення без блоку живлення не повинна встановлюватися в житлових приміщеннях. Її місце на вулиці або в місцях, що добре провітрюються.

Поширені запитання

Чи можна підключити світлодіодну стрічку безпосередньо до розетки 220 В?

Підключення світлодіодної стрічки безпосередньо до побутової мережі 220 В — це серйозна помилка, яка може знищити елементи стрічки вже за кілька секунд. Стандартні стрічки, з якими працюють в побуті, мають робочу напругу 12 або 24 вольти постійного струму, а не змінного 220 В. Для їхнього живлення обов’язково використовується блок живлення, який перетворює напругу до необхідного значення. Якщо ж ви хочете уникнути зайвих помилок, зверніться до фахівця. Наприклад, можна замовити виклик електрика для правильного монтажу — це набагато надійніше, ніж експериментувати самостійно, ризикуючи майном і здоров’ям.

Який блок живлення краще використовувати для світлодіодної стрічки?

Вибір блоку живлення залежить не лише від напруги, а й від потужності самої стрічки. Для кожного метра світлодіодної стрічки вказується споживання ватів — наприклад, 4.8 Вт/м або 14.4 Вт/м. Потрібно перемножити цей показник на довжину стрічки й додати запас 20–30% до отриманої потужності — це дозволить блоку працювати стабільно й без перегріву. Ідеальне рішення — блок з захистом від короткого замикання та перегріву. Не менш важливо враховувати вологозахищеність (IP-клас), якщо монтаж виконується у ванній чи на вулиці. Якщо ви не впевнені у своїх розрахунках, краще перед цим ознайомитися з вимогами до електропроводки — саме вони допоможуть уникнути перевантажень і збоїв.

Що робити, якщо світлодіодна стрічка тьмяно світить або мерехтить?

Найчастіша причина такого ефекту — недостатня потужність блока живлення або поганий контакт на з’єднаннях. Іноді причина ховається в занадто довгій стрічці, коли живлення підведене лише з одного боку, і далі по шині падає напруга. У таких випадках варто підключати живлення з обох кінців або розбивати стрічку на кілька сегментів з окремими підключеннями. Також трапляється, що пайка виконана неякісно, провід окислився або на з’єднаннях втрачено контакт. І ще один важливий нюанс — використання неправильного блоку живлення (наприклад, з нестабільною вихідною напругою) здатне викликати ефект мерехтіння. Якщо ж така ситуація трапилася після нещодавнього монтажу, можливо, потрібно провести електровимірювання, щоби переконатися у стабільності напруги.

Як правильно нарізати світлодіодну стрічку та чи можна її з’єднувати повторно?

Різати світлодіодну стрічку дозволено лише в спеціально позначених місцях — вони, як правило, відмічені ножицями або лінією. Якщо різати в інших ділянках, можна пошкодити схему або втратити працездатність секції. Після розрізання стрічку можна з’єднувати — як за допомогою пайки, так і через спеціальні конектори. Важливо дотримуватися полярності: “+” до “+”, “-” до “-“. Після монтажу всі місця з’єднань рекомендується захистити від вологи та механічних впливів. Якщо для стрічки обирається потужне навантаження або складна система підсвічування з керуванням, варто розглянути використання розеток і вимикачів з можливістю регулювання — це дозволить тонко керувати яскравістю та кольором.
