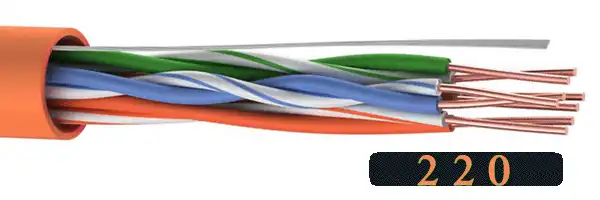

Вита пара є від однієї до декількох скручених між собою пар ізольованих мідних провідників, розташованих паралельно і покритих загальною оболонкою. Крок скручування у кожної пари свій.

Чому саме мідь? Та просто це один із найдешевших металів із гарною електропровідністю. Але слід врахувати, що є чиста мідь без вмісту кисню (BC), звичайна мідь (CU) та мідь (CCC), в якій середина жили виконана з мідного брухту або сплаву міді і цинку, а верхній шар покритий електротехнічною міддю.

Існують менш поширені варіанти: з обідненого алюмінію (CCA), але такі контакти легко ламаються на згинах, та ще й окислюються. У дешевих коаксіальних кабелях використовується сталевий провідник (CCS).

При прямому кабельному з’єднанні весь струм рухається одному напрямку. Електричний струм, що протікає через кабель, створює невелике кругле магнітне поле навколо дроту. Саме тому у дротовому телефонному зв’язку з прямим розташуванням жил можна почути шум під час розмови.

Коли жили кабелю закручені між собою, їх магнітні поля протилежні одна одній. Таке розташування жил допомагає зменшити перехресні перешкоди чи електромагнітну індукцію між парами проводів (взаємні наведення). Вони фактично нейтралізують випромінювання один одного та будь-яких зовнішніх магнітних полів.

Віта пара відноситься до слаботочних кабелів і широко використовується:

• для організації телефонного зв’язку;
• створення локальних комп’ютерних мереж Ethernet;
• у мережах інтернет;
• для систем сигналізації, оповіщення та відеоспостереження.

Швидкість передачі, максимальна відстань і пропускна здатність у кручений пари обмежені і залежить від конструкції, що використовується. Якщо ви підбираєте вита пара для інтернету під роутер, камеру або домашній сервер, орієнтуйтеся не тільки на «Cat», а й на довжину лінії, джерела завад і правильність монтажу (корисно звірити базові принципи з матеріалом про монтаж електропроводки в різних типах будівель, бо правила безпеки для трас схожі).

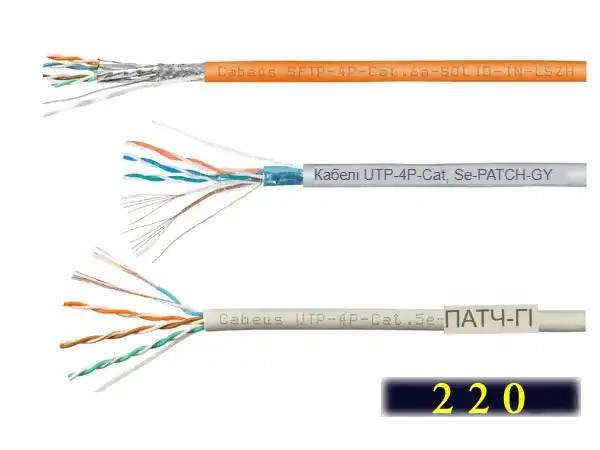

Маркування кабелю кручена пара

Маркування наноситься на кожному метрі (іноді футі) оболонки дроту, в якій вказується:

1. виробник кабелю (бренд);
2. місяць та рік випуску кабелю (ММ/РРРР);
3. тип екранування;
4. кількість пар;
5. категорія кабелю;
6. одножильний або багатожильний;
7. діаметр жили;
8. колір, оболонка матеріалу.

Не обов’язково вся ця інформація буде нанесена, але по ній ви зможете достатньо дізнатися про конкретний вид кабелю, який потрапив до вас у руки.

По мітках можна визначити довжину вже проведеної кабельної траси або скільки метрів залишилося. У бухті маркування по метражу починається з кінця дроту, тому зустрівши на оболонці напис виду XXXm ви знатимете, скільки метрів у ньому залишилося. Наприклад «125m» означатиме, що у вас у залишку 125 метрів кабелю.

Нерідко у маркуванні можна побачити позначення площі поперечного перерізу в американському стандарті калібру проводів AWG:

• 0,41 мм (26AWG);
• 0,45мм (25AWG);
• 0,51 мм (24AWG);
• 0,57 мм (23AWG);
• 0,64 мм (22 AWG).

Практична підказка для long-tail запитів типу “AWG 24 що означає”: менше число AWG зазвичай означає товстішу жилу (і потенційно кращі показники по довжині/загасанню), але на результат впливають і скрутка, і якість міді, і екран. Якщо в суміжних роботах вам потрібно підбирати силові кабелі, звіряйтеся окремо з матеріалом про розрахунок перерізу кабелю (це інша логіка, але допомагає не плутати поняття “AWG” і “мм²”).

На ринку є багато відомих брендів: Cabeus, REXANT, ProConnect, Hyperline, Belden, Netko, TWIST, Eletec Systems, Lanmaster, ParLan, TWT, Одескабель та інші.

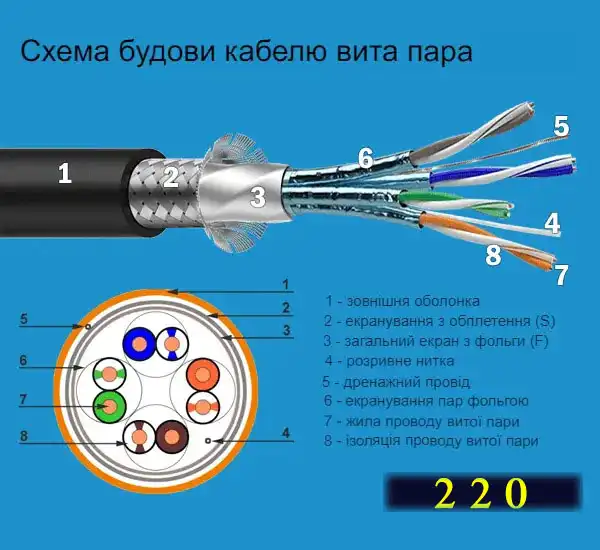

Види екранування, маркування кабелю

Простого скручування пари провідників буває недостатньо. Тоді для зниження впливу на сигнал електромагнітних перешкод застосовують екранування кабелю фольгою, металевою обплетенням або комбінуванням обох варіантів.

Для зниження зовнішніх електромагнітних перешкод екранується весь кабель (загальний екран), а мінімізації взаємних наведень екранують кожну пару окремо (індивідуальний екран).

Екранована вита пара (FTP/STP) має сенс там, де багато завад (поруч силові траси, щити, двигуни). Але екран працює коректно лише за умови правильного підключення і заземлення — інакше можна отримати “плаваючий екран”, що дає нестабільність лінка, обриви та дивні помилки в мережі.

За стандартом ISO/IEC 11801 маркування кручений пари має вигляд: XX/XXX .

Зліва вказується вигляд загального екрана:

• SF (braid and foil screened) – подвійний з обплетення та фольги;
• S (braid screened) – з обплетення;
• F (foil screened) – фольгований;
• U (unscreened) – екранування відсутнє.

Перша буква у правій частині маркування (U, F, S) вказує на вигляд індивідуального екрану та кабелю, а останні дві букви для цього типу завжди будуть TP (twisted pair).

Неекранована кручена пара

Кабелі UTP (unshielded) використовуються в домашніх мережах та невеликих офісах, де немає обладнання, що викликає сильні електромагнітні перешкоди. Це найпростіший за конструкцією кабель Ethernet, а тому і найдешевший. Чи не захищений від зовнішніх перешкод, не любить розтягування.

Маркування	Розшифровка
UTP	Загальний екран відсутній, виті пари неекрановані (UTP)
S/UTP	Загальне екранування з обплетення (S), кручені пари неекрановані (UTP)
F/UTP	Загальне екранування з фольги (F), кручені пари неекрановані (UTP)
SF/UTP	Загальне екранування з обплетення (S) та загальний екран із фольги (F), виті пари неекрановані (UTP)

Екранована кручена пара

Кабелі STP (Shielded twisted pair) і FTP (Foiled twisted pair) товщі та жорсткіші за рахунок додаткового екранування, більш крихкі на вигин і вимагають заземлення для шунтування перешкод, що уловлюються екраном. Коштують вони дорожче за неекрановані і вимогливіші в експлуатації, але при цьому мають можливість передавати сигнал з більшою швидкістю і дальністю.

Маркування	Розшифровка
U/FTP	Без загального екранування, кручені пари захищені фольгою (FTP)
S/FTP	Загальне екранування з оплеткою (S), кручені пари захищені фольгою (FTP)
F/FTP	Загальне екранування з фольги (F), кручені пари також екрановані фольгою (FTP)
SF/FTP	Загальне екранування з фольги (F) та загальний екран з обплетення (S), додатково кожна пара кабелю обгорнута в екран з фольги (FTP)

Купити та купити кабель в магазині . Якщо ви не впевнені у виборі (UTP чи FTP/STP), або потрібно прокласти лінію поруч із силовими трасами, краще спочатку зробити діагностику та оцінити умови прокладання — це дешевше, ніж переробляти всю трасу після просідань швидкості.

Категорії кабелю та кількість пар

На категорії кручена пара підрозділяється за характеристиками дроту:

• частотний діапазон, що максимально пропускається (швидкість передачі даних в МБ/сек),
• товщина жили, числі витків на одиницю довжини,
• кількість жил.

Чим вище категорія, тим кращі характеристики та швидкість передачі сигналу. Вита пара більш високого класу підтримує можливості кручений пари нижчого класу.

Категорія	Частота, МГц	Кількість пар	Швидкість	Призначення
Cat. 1	0,1	1	до 15Мбіт/с	«локшина», зустрічається у приватних житлових секторах під ADSL чи телефонну лінію
Cat. 2	1	2	до 4 Мбіт/с	застарілий, практично не використовується, зрідка зустрічається у телекомунікаційних мережах
Cat. 3	16	4	до 100 Мбіт/с	застарілий, раніше використовувався в мережах 10BASE-T та 100BASE-T4
Cat. 4	20	4	до 16 Мбіт/с	застарілий, раніше використовувався в мережах для мереж Token Ring, 10BASE-T та 100BASE-T4
Cat. 5	100	4	до 100 Мбіт/с	іноді зустрічається при побудові домашніх мереж
Cat. 5e	125	4	до 1 Гб/с	для побудови комп’ютерних мереж у будинку та офісі
Cat. 6	250	4	до 10 Гбіт/с	для побудови мереж Gigabit Ethernet, відстань до 55 метрів
Cat. 6a	500	4	до 10 Гбіт/с	збільшено максимальну відстань передачі даних до 100 метрів
Cat. 7	600	4	до 10 Гбіт/с	для мереж інтернет з підвищеною швидкістю Gigabit Ethernet
Cat. 7a	до 1200	4	до 100 Гбіт/с	для мереж інтернет з підвищеною швидкістю Gigabit Ethernet

Кількість пар маркується як Хpr . Наприклад, 4pr означатиме, що перед вами кабель на 4 пари.

Типи жив у кручений парі

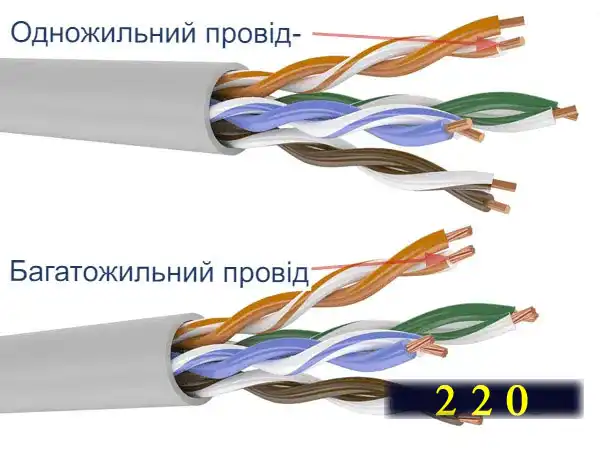

Віта пара складається з одножильних (solid) або багатожильних проводів, з’єднаних у пучок (patch, stranded).

Провід із цільними жилами має велику міцність і завадостійкість, має менше загасання сигналу, підходить для розведення мережі по довгих ділянках. Прокладається стінами, в кабель-каналах та є пріорітетним у професійних електриків у Львові. Якщо паралельно плануються силові точки (розетки під техніку/UPS), корисно звірити базові правила з матеріалом про особливості монтажу розеток, щоб не робити помилок у трасах і коробах.

З одножильних найбільш поширений кабель із чотирьох кручених пар. IP камери, комутатори та інше мережеве обладнання, а також багато комп’ютерів, принтерів і сучасних телевізорів мають роз’єм 8P8C (часто називають RJ-45, що є помилкою, але у нас всі його так називають) для підключення по цьому типу кабелю. Раніше LAN порт можна було зустріти майже на всіх ноутбуках, але останнім часом таких моделей дедалі менше.

Багатодротяний частіше застосовується для збирання заводських патч-кордів. Він добре набуває форми і стійкий до багаторазових зламів. Для обтиснення багатожильних кручених пар звичайні конектори не підійдуть — потрібні спеціальні зубці яких у ламелях розведені в сторони.

Типи оболонок кручений пари

Кабелі витої пари випускаються з різним типом оболонки і підбираються під конкретні умови експлуатації. Призначення кабелю часто можна визначити за кольором оболонки:

Колір оболонки	Призначення кабелю
чорний	призначений для вуличних робіт, стійкий до атмосферних впливів та має додатковий захист у вигляді зовнішньої оболонки з гідрофобного поліетилену.
помаранчевий	відповідає вимогам пожежної безпеки, стійкий до високих температур; при горінні виділяє менше диму та отруйних речовин
світло-сірий, білий, синій, фіолетовий, жовтий, зелений та ін.	підходить для прокладання всередині житлових будинків та офісних будівель

Для запобігання механічним пошкодженням як матеріал оболонки та ізоляції у кручений парі використовують:

PVC – кабелі з оболонкою з полівінілхлориду. Найбільш дешеві та простими за конструкцією. Їх використовують усередині приміщень, у місцях, де немає суворих вимог пожежної безпеки.

PP – кабелі з оболонкою з поліпропілену. Як і PVC, їх використовують для прокладання усередині приміщень.

PUR – кабелі з оболонкою з поліуретану призначені для промислового використання. Стійкі до впливу слабких мінеральних та органічних кислот та лугів.

PE – кабелі з оболонкою з поліетилену застосовуються для прокладання поза приміщеннями, оскільки мають підвищену гнучкість, а також стійкість до УФ-випромінювання та перепадів температур.

RNC – кабель з оболонкою з негорючих матеріалів, що не підтримують горіння, не схильний до корозії.

FR – кабель з вогнестійкою оболонкою. Зберігає працездатність під впливом полум’я.

LSZH, LS0H, LSOH, LSNH – кабель зі стійкою до горіння оболонкою з низьким димовиділенням (Low Smoke) і нульовим вмістом галогенів (Zero Halogen). Застосовується для прокладання у приміщеннях, розрахованих на наявність великої кількості людей, знижуючи ризик заподіяння їм шкоди у разі займання.

K – поверх оболонки накладена броня у вигляді обплетення із сталевих оцинкованих дротів, що дозволяє захистити кабель від гризунів. Підійде для прокладання під землею.

B – кабель броньований сталевою стрічкою, яка обвивається вздовж кабелю. Також застосовується для прокладання під землею.

C — з тросом, що несе, не дає ламатися проводам при протяжці між будівлями.

Особливості прокладання кабелю, поради

Наприкінці статті кілька важливих рекомендацій:

• прокладати виту пару між пристроями краще нерозривним проводом;
• довжина кабелю впливає якість переданого цифрового сигналу;
• при використанні неекранованого кабелю важливо уникати джерел електромагнітного випромінювання: люмінесцентних ламп, трансформаторів, мікрохвильових печей, Wi-Fi роутера, силових кабелів;
• не можна прокладати в одному коробі із силовим кабелем;
• не допускайте розтягування кабелю;
• Для обтиску кручений пари краще використовувати спеціальні обтискні кліщі (кримпер). Оболонка кабелю теж повинна заходити в роз’єм і бути обтиснута;
• сучасні розетки RJ45 дозволяють обходитися без інструменту для закладання витої пари (розшивочного ножа або стрипера): після розподілу провідників просто закрийте кришку розетки і вона зафіксує з’єднання.
