Обережна господиня завжди враховує грошові витрати на прання білизни не разово, а за тривалий термін експлуатації в кілька років.

Вони залежить від цілого комплексу чинників, у складі яких надійність конструкції обраного устаткування займає одне з перших місць.

Ця стаття докладно розглядає сучасний інверторний двигун у пральній машині – плюси та мінуси його пристрою, зручності експлуатації, ремонтопридатність та навіть гарантійні зобов’язання виробника.

3 основні відмінності конструкцій електродвигунів, що визначають якість роботи пральних машин – коротке пояснення

Сучасні побутові автомати для прання використовують лише два типи приводів обертання барабана:

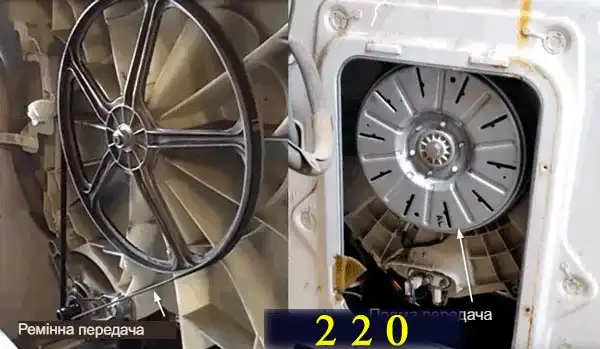

1. з ремінною передачею моменту, що крутить, змінює число оборотів за рахунок різниці діаметрів шківів;
2. прямий передачі обертання якоря електродвигуна на вал барабана.

Для оптимального режиму прання потрібно підтримувати та регулювати оберти барабана у певних межах.

Схема з ременем потребує встановлення двигуна з високою потужністю та швидкістю обертання. Тут діє знаменитий закон Архімеда, коли застосування важеля зменшує силу, але створює виграш на відстані.

Ремінна передача в пральних машинах використовується з перших моделей. Під неї випускаються два поширені типи однофазних електродвигунів:

1. колекторні із щітковим механізмом;
2. асинхронні з короткозамкненим ротором типу “біличне колесо”.

Їх якір рухається з допомогою на силове полі ротора обертового магнітного поля статора, створюваного проходженням струму по обмотках.

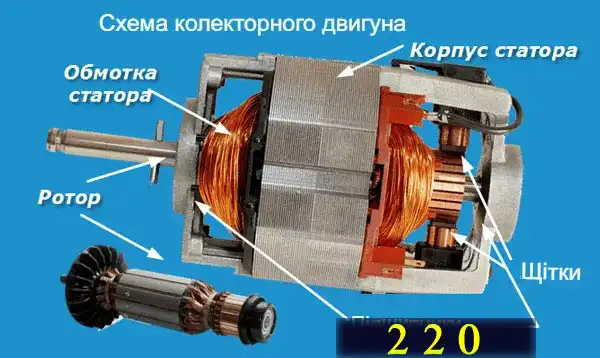

Як працюють колекторні двигуни: переваги та недоліки

Колекторні механізми, крім пральних машин, здавна знайшли масове застосування у побутовому та професійному електричному інструменті на 220 вольт.

Вони працюють у дрилях, перфораторах, електролобзиках та ряді інших приладів завдяки таким перевагам, як:

• надійність конструкції, налагоджена тривалим досвідом експлуатації;
• можливість регулювання числа оборотів і крутного моменту за рахунок зміни величини напруги живлення простими електронними перетворювачами на базі малогабаритних силових тиристорів і симісторів ;
• високою ремонтопридатністю.

Для зміни їх швидкості обертання використовується звичайна схема двонапівперіодного випрямлення на тиристорах.

Вона дозволяє змінювати обороти і величину вихідної потужності регулюванням струму, що протікає ланцюгом електрода.

Основним недоліком цих двигунів є природне зношування матеріалів колекторних пластин і графітових щіток, коли через них проходить електричний струм, що створює магнітне поле.

Утворюється при терті якоря струмопровідна пил від графіту щіток осідає всередині корпусу, забруднює весь навколишній простір. Поверхні мідних колекторних пластин поступово руйнуються, покриваючись шаром кругових борозен та подряпин.

Все це вимагає періодичної заміни щіток та притирання контактних майданчиків. При ігноруванні технічного обслуговування якір згодом виходить із ладу, потребує заміни.

Важливо розуміти, що за умови дотримання умов експлуатації, закладених у технічні інструкції, колекторні механізми в пральних машинах здатні надійно працювати десятиліттями.

Людей з хорошим музичним слухом, а часто і звичайних користувачів, може дратувати підвищений шум , що видається колекторним механізмом при пранні. Він чимось нагадує легке вищання циркулярної пилки.

Виробники сучасних прань такого типу знайшли спосіб його усунення: вони закривають корпус пористими звукоізолюючими матеріалами. Це дозволяє забезпечити більш тихе прання, але погіршує відведення тепла з обмоток ротора та статора.

Вони у критичних режимах можуть перегрітися та втратити діелектричні властивості через пошкодження шару електротехнічного лаку. Тому тут потрібне точне дотримання допустимого температурного режиму , встановлення додаткових теплових захистів.

Все це трохи позначається на пристрої та підсумковій ціні кінцевого обладнання.

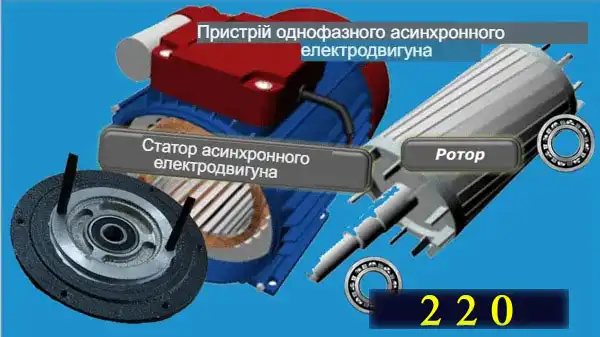

Огляд пристрою та роботи однофазних асинхронних електродвигунів – їх плюси та мінуси при пранні

Ці моделі відзначаються спрощеною конструкцією. У них відсутні деталі, що труться, через які протікають робочі навантаження.

У короткозамкнутих обмотках ротора просто наводиться електричний струм від електромагнітного поля статора, що обертається.

Він створює своє магнітне поле якоря, яке починає обертатися, повторюючи рух магнітного потоку обмотки статора. Воно трохи відстає від нього за часом. Ця величина оцінюється ковзанням – ставленням різниці обох швидкостей до швидкості ротора.

Однофазні асинхронні двигуни не вимагають встановлення спеціальних шумопоглинаючих прокладок, вони краще охолоджуються, простіше в експлуатації.

Для регулювання обертів можуть використовуватися два способи керування, що ґрунтуються на зміні:

1. амплітуди діючої напруги;
2. або частоти живильного сигналу.

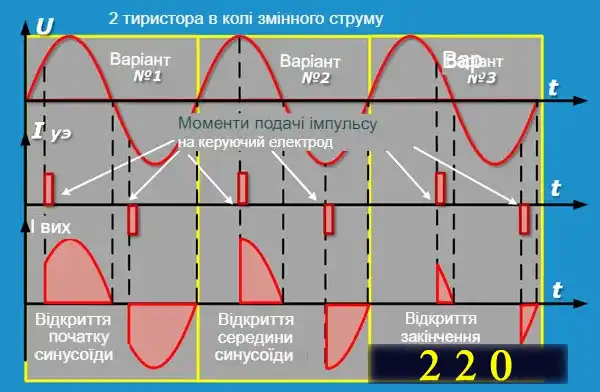

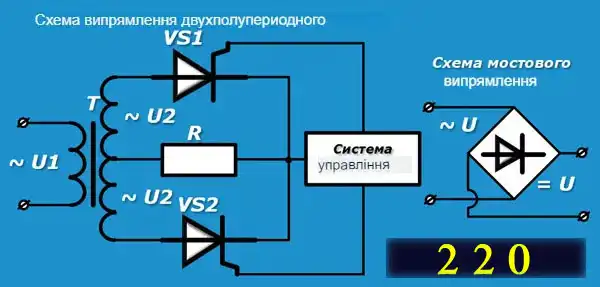

Методи тиристорного управління, які застосовуються для колекторних щіткових механізмів, не підходять для навантажень пральних машин з асинхронними двигунами з низки причин.

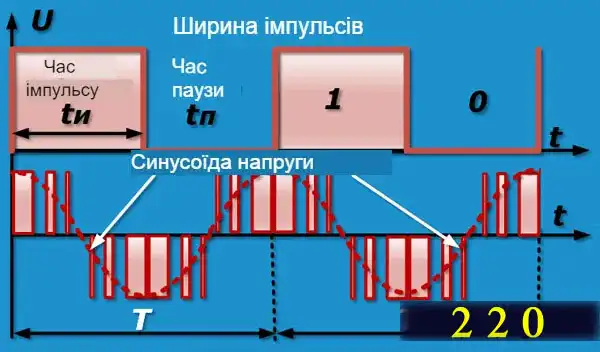

Другий технічний прийом регулювання напруги – широтно-імпульсна модуляція (ШІМ).

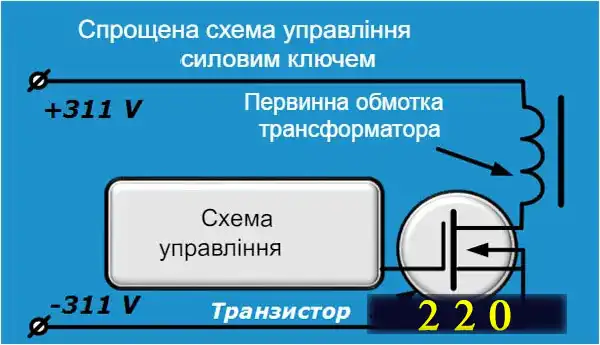

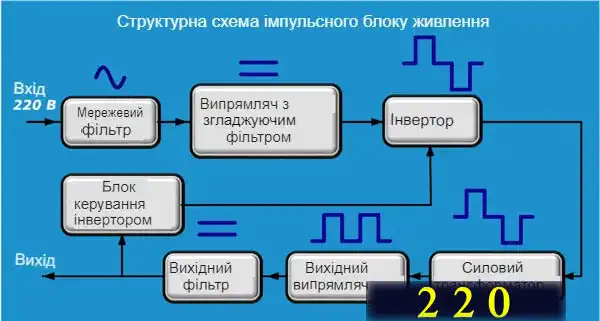

У цій схемі спочатку змінна синусоїда 220 вольт випрямляється і згладжується до стабільно постійної величини, а потім перетворюється на прямокутні імпульси силовим ключем інвертора з імпульсним трансформатором.

Схема управління дозволяє формувати фронт імпульсів різної ширини на частоті близько 50кГц, що впливають швидкість обертання якоря асинхронного двигуна.

Всі ці процеси відбуваються на електронних платах за досить складною технологією з різними напівпровідниковими елементами.

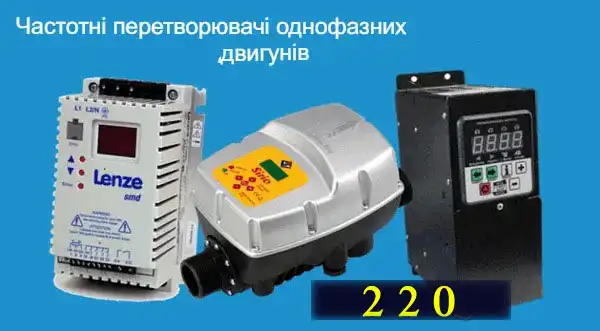

Регулювання роботи однофазного асинхронного двигуна по частоті здійснюється спеціальними частотними модулями, які випускаються промисловістю.

У сучасних пральних машин вони убудовані всередині корпусу на платах управління.

Подібна автоматика полегшує роботу електродвигунів, але збільшує кінцеву вартість. Більшість поломок пов’язана з виходом з ладу електронних плат двигунів.

Як влаштований та працює інверторний двигун: переваги та недоліки конструкції в порівнянні з іншими моделями пральних машин

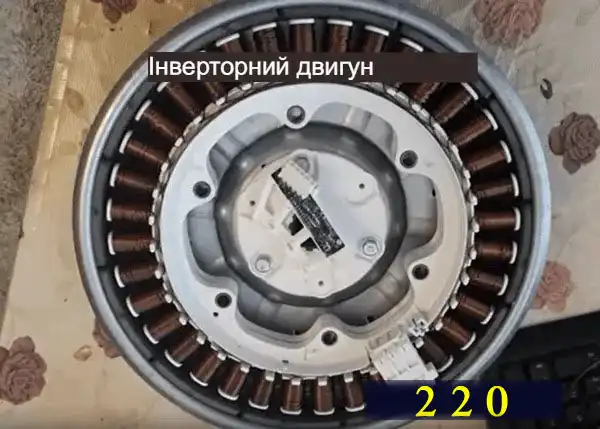

Конструкція електродвигуна

Схема пристрою та склад її деталей спрощені по максимуму як на статорі, так і на роторі.

Статор через шість отворів на внутрішній частині жорстко з’єднується болтами із корпусом пральної машини. Він виконаний у вигляді кільця з обмотками котушок, змонтованими так, що їх висновки мають лише три дроти на клемнику.

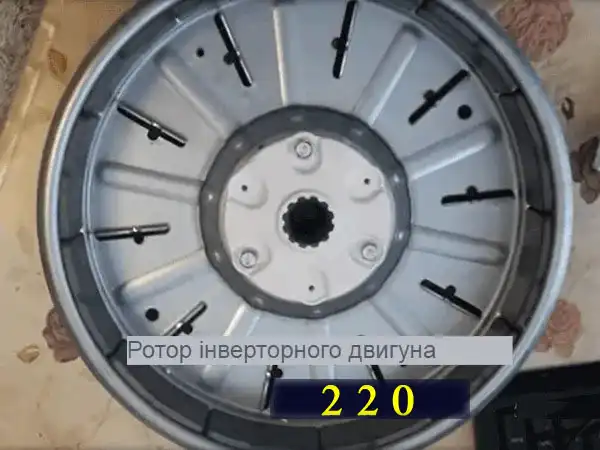

Ротор виготовляється штампуванням з листа жерсті та кріпиться шліцевим з’єднанням на валу барабана пральної машини. Він закриває статор зовні, обертаючись довкола нерухомих котушок.

На внутрішній частині ротора вмонтовані з протилежних сторін два потужні неодимові магніти, що створюють постійне магнітне поле NS.

Ось і весь пристрій. Усередині нього навіть підшипники відсутні. Ними тримається вал прального барабана на корпусі. З урахуванням того, що складання подібних двигунів на заводах ведеться верстатами-роботами за строго врахованою технологією, то ламатися тут практично нема чому.

Тому маркетологи виробників подібних пральних машин вигадали хитрий хід збільшення продажів: вони надають гарантію на такі електродвигуни аж на 10 років їхньої постійної роботи.

Однак ця гарантія поширюється лише на статор та ротор. Сюди не входять:

1. поломки підшипників, бо вони працюють на валу бака, що обертається;
2. будь-які дефекти, що виникають у схемі управління на електронних платах, що здійснюють найскладніші перетворення електричних величин.

До речі, несправності у підшипниках та електроніці найчастіше є причинами відмов будь-яких сучасних пральних автоматів.

Які принципи закладено в роботу двигуна

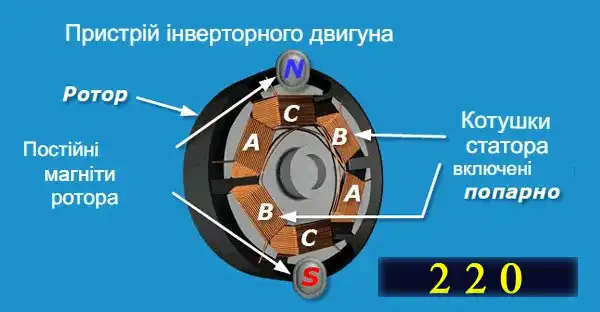

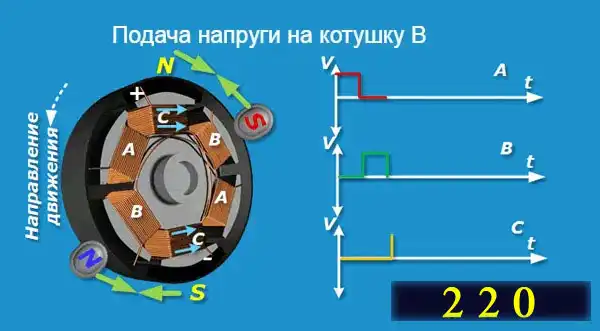

Пристрій інверторного електродвигуна представимо спрощеним виглядом, де 3 пари котушок статора з’єднані попарно і розташовані на протилежних сторонах один від одного А-А, В-В, С-С.

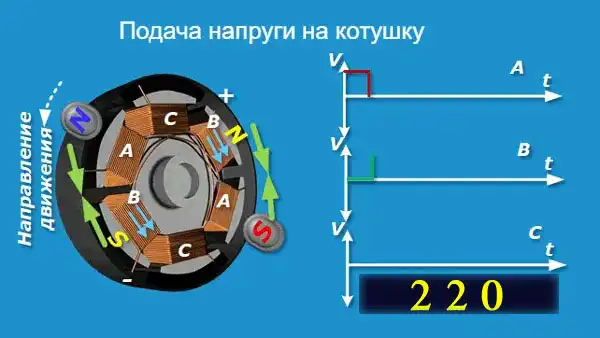

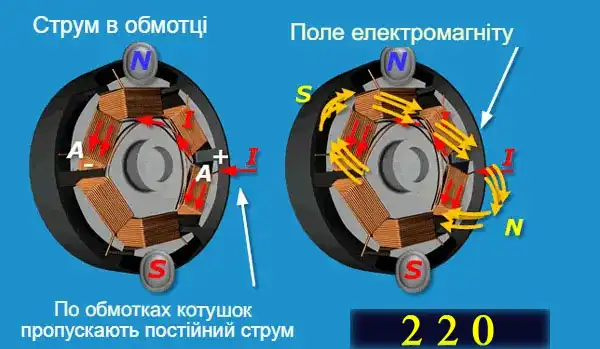

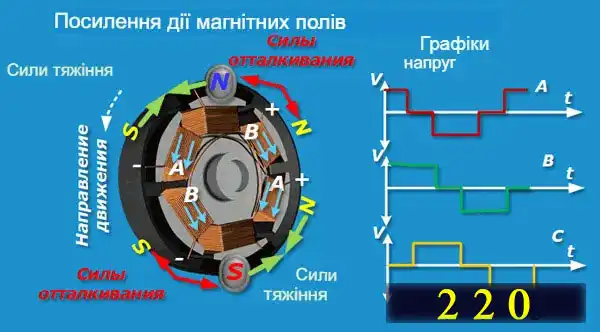

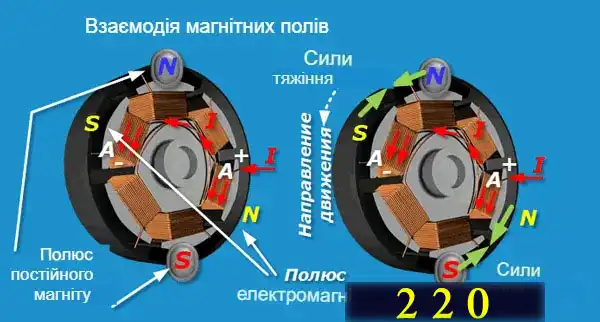

За однією парою обмоток, наприклад, А-А пропускають постійний струм. Завдяки цьому вони починають працювати електромагнітом. Його магнітне поле SN показав на зображенні праворуч жовтим кольором.

Далі поля постійних неодимових магнітів та електромагніту статора починають взаємодіяти своїми полюсами. Під впливом сил тяжіння відбувається зближення ротора чи його поворот у бік статора.

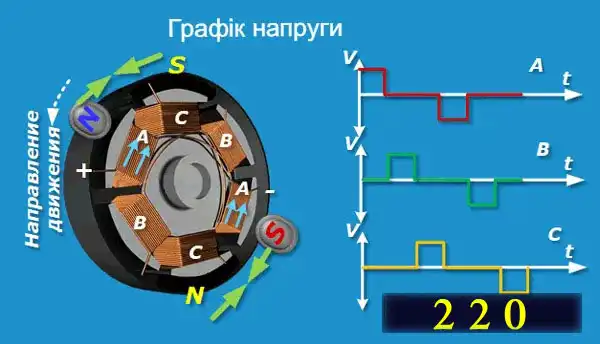

З наближенням ротора до полюсів котушки AA на обмотки BB подається напруга, з AA знімається.

З наближенням ротора до полюсів котушки BB на обмотки CC подається напруга, і з BB знімається.

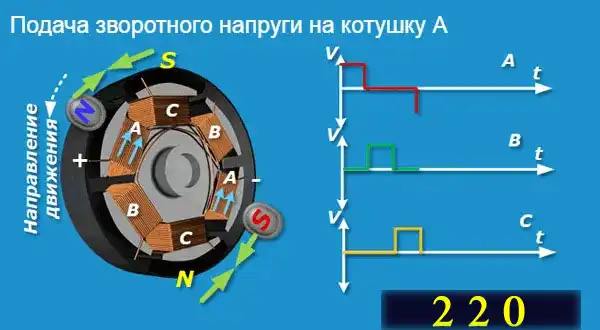

Наступний етап полягає у подачі на AA напруги зворотної полярності.

Далі обертання якоря триває чергуванням подачі постійних напруг у різні пари котушок за циклічним графіком.

Якщо уважно придивитися до процесу, що відбувається, то можна помітити, що ротор на кожному секторі кола в 60 градусів прагне наблизитися до полюсів магнітного поля статорної обмотки, але досягти її не може.

Електромагнітне поле на близькій відстані якоря просто перемикається. Обертання рухомої частини з неодимовими магнітами продовжується далі, а не зупиняється.

Подібний принцип роботи вважається ефективним, але має один істотний недолік: у будь-який момент часу працює лише одна з трьох пар статорних котушок, а дві інші не беруть участь у створенні обертального руху — не діють.

Виправити його і заразом підвищити ККД з вихідною потужністю на валу дозволяє наступний технічний прийом: коли ротор практично досяг кінцевого положення сектора 60 Про ^ззаду на нього впливають додатковим полем електромагніту, подаючи напругу на іншу пару котушок.

Цей процес виглядає наступним чином: протікання струму по котушках AA створює сили тяжіння для неодимових магнітів, а по котушках BB відштовхує їх з протилежного боку.

Комбінування застосування подачі напруги в обмотки статора надає електродвигуну більший крутний момент і потужність.

При цьому графіку протікання струмів підвищується стабільність моменту, що крутить, що важливо для підтримки процесів, що відбуваються при пранні білизни.

Подібна технологія вимагає роздільного, незалежного способу підключення котушок до постійної напруги, що живить. Він реалізується за рахунок схеми комутації статора обмоток, якою керує спеціальний електронний блок.

Як працює контролер

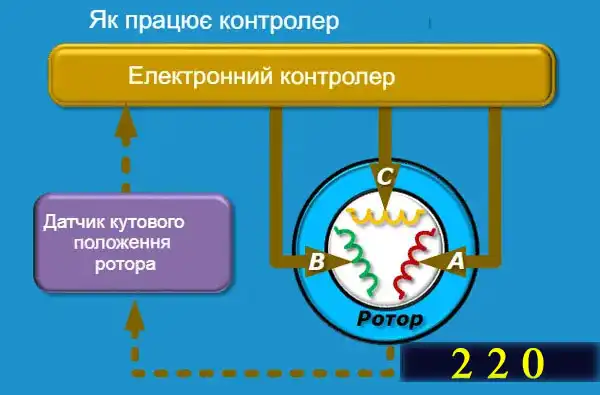

Цьому диво девайсу електроніки для точної роботи потрібно в кожний момент часу враховувати:

• на яку пару котушок підключати напругу;
• момент часу початку та закінчення комутацій;
• в якій послідовності (прямий або зворотний) повинен протікати струм через кожну обмотку.

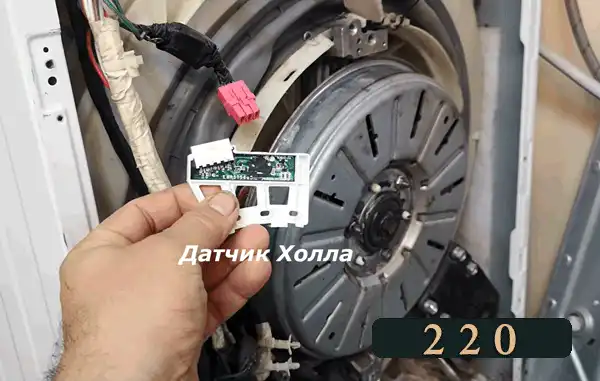

Для створення стабільного обертання необхідно знати інформацію про кутове переміщення якоря. Її надає спеціальний датчик, який постійно контролює положення ротора.

Його виконують на невеликій електронній платі, монтують безпосередньо на двигуні, підключають стаціонарним роз’ємом. Це найчастіше звичайний датчик Холла.

Інверторний двигун пральної машини простий у конструкції, але він правильно працює тільки в комплексі зі складними електронними пристроями та датчиками.

Для оптимального перетворення електричної енергії побутової мережі в ефективний момент, що крутить, у цього мотора використовуються різні технічні процеси:

• інверторне перетворення напруги живлення мережі;
• подача суто постійного струму у всі котушки статора;
• схема підключення стаціонарних обмоток за трьома проводами, виведеними на клемник;
• на якорі відсутня обмотка і до неї немає необхідності подавати напругу через колектор зі щітками;
• ротор виконаний навколо статора.

Завдяки їх реалізації цей мотор пральних машин називають абсолютно різними термінами:

• інверторний (за рахунок роботи спеціального перетворювача напруги);
• безколекторний (немає колектора та щіток);
• двигун постійного струму (стабільна величина та напрямок протікають по котушках);
• трифазний (3 дроти на клемнику розглядаються як окремі фази);
• із зовнішнім ротором (статор розташований усередині).

Маркетологи вміло використовують ці словосполучення збільшення продажів своєї техніки, заплутуючи технічною термінологією потенційних покупців.

Вам же треба просто розуміти, що це лише одна і та ж розробка, яка найчастіше використовується в сучасних пральних машинах таких виробників Південнокорейських компаній, як LG та Samsung.

Ці компанії відомі усьому світу як виробники складної електронної техніки з повноцикловим автоматизованим процесом.

У нашому випадку ми бачимо вдале поєднання найпростіших конструкцій статора та ротора з оптимальною схемою управління їхньою роботою сучасними технологіями.

Порівняння експлуатаційних характеристик електродвигунів пральних машин

Проаналізуємо частину робочих параметрів, які завжди хвилюють кінцевого користувача, що очікує на позитивні результати від вкладення своїх грошей у покупку складної побутової техніки.

Розглянемо:

• витрати електричної енергії на прання білизни рівних обсягів;
• закладену тривалість експлуатації за точного дотримання рекомендацій виробника;
• кількість робочих режимів, закладених спеціальними програмами;
• комфортність прання для кінцевого користувача

Як витрачається електрична енергія різними типами двигунів: який краще

Це питання настільки злободенне, що Комісія Євросоза своїми директивами жорстко встановила технічні нормативи контролю. Останні зміни для пральних машин та сушарок білизни затверджено у 2010 році.

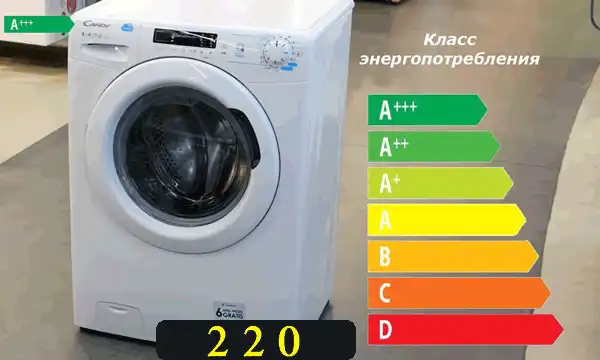

Такій продукції надається етикетка енергоефективності, що враховує витрату електроенергії на обробку 1 кг білизни (бавовняний цикл при контролі певної температури води).

Найбережливішим моделям присвоюється клас «A+++», а «транжирам» – «D».

Іншими словами, всю роботу з визначення витрат електричної енергії на прання білизни та обчислення якості прання за нас виконує Комісія ЄС з енергетики та транспорту. Її результатам можна довіряти.

Для цього достатньо при купівлі обладнання ознайомитися з етикеткою енергоефективності, яку виробники брендових приладів не соромляться показувати прямо на найвиднішому місці корпусу — лівому верхньому кутку.

Якщо ж окремо розглядати споживання енергії однофазними асинхронними, колекторними або інверторними двигунами, то самостійно тут можна наробити багато помилок, бо в них різні принципи регулювання:

• колекторні двигуни різко зменшують момент, що крутить, при зниженні амплітуди напруги за рахунок обрізки частини форми сигналу;
• асинхронники гостро реагують зміну ковзання;
• у інверторних моделей практично завжди працює лише дві третини обмоток, а решта простоює по технологічному циклу.

Крім того, будь-якого власника пральної машини цікавить не так економна робота виключно двигуна, а всього автомата в комплексі, що купується для прання. Адже втрати енергії можуть відбуватися в інших місцях:

• труться або деталі, що обертаються, наприклад, підшипниках;
• насосі, що перекачує або зливає воду;
• звужених або забитих накипом гідравлічних магістралях;
• погіршення теплопередачі поверхні ТЕН шаром солей, що відклалися на ньому;
• засміченому фільтрі.

Усі ці процеси вже порівняли та оцінили фахівці ЄС у своїх лабораторіях. Ми просто користуємось кінцевими результатами їхньої праці.

Гарантійні зобов’язання на продукцію та реальність

Кожен виробник самостійно визначає терміни, протягом яких негайно усуває дефекти та поломки, виявлені в процесі експлуатації продукції з його вини.

Наприклад, автоматам LG, Samsung, Атлант та ряду інших відведено 3 роки на гарантійний ремонт, а Bosh – два. Інші терміни можна зустріти у різних компаній.

Важливо розуміти, що право безкоштовного сервісу можна втратити з різних причин, наприклад:

• неправильно заповнена документація при покупці;
• порушення технології підключення;
• ушкодження з вини власника;
• спроба самостійного ремонту

Тут же я ще раз наголошую, що на деякі вузли виробник дає окремі, збільшені гарантії як на інверторний двигун — аж 10 років.

Найчастіше на такі речі слід дивитися реально: там практично виключені поломки, а заявлена ​​гарантія — вправний маркетинговий хід.

Як режими прання впливають на остаточну чистоту білизни та працездатність двигуна: коротко

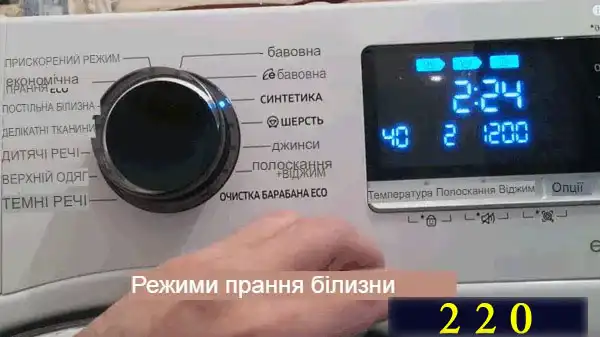

У сучасних пральних автоматів досить багато варіантів обробки білизни.

Їх вибір впливає не тільки на чистоту і міцність тканин, що відстираються, але також на технічний стан самої машини, бо всередині неї створюються різні механічні навантаження, вібрації і теплові процеси.

Швидкість віджимання білизни

Бажання висушити білизну практично до сухого стану змушує встановлювати найвищі оберти прального барабана. У цьому створюються максимальні на корпус, амортизатори, механіку приводу, електричний двигун.

Його використання кілька десятків разів не відразу позначається на зниженні працездатності. Але, якщо застосовувати такий режим постійно, то дуже висока ймовірність того, що заявлений виробником ресурс закінчиться набагато раніше за очікуваний термін.

Обережні господині виставляють обороти двигуна для віджиму за мінімально необхідною межею: 400 або 800 оборотів за хвилину. Так, білизна виходить дещо вологою. Але, воно не так вже й довго підсихає до нормального стану на мотузках.

Підвищені обороти віджиму і створювані ними вібрації найбільше шкідливо впливають на підшипники колекторних і асинхронних двигунів навіть з урахуванням того, що вони працюють через ремінну передачу.

Температура води та роздільне прання

Жорсткість нашої водопровідної води негативно позначається на загальному технічному стані через те, що з неї при нагріванні починають виділятися розчинені солі карбонатів натрію та калію. Вони осідають накипом на всіх внутрішніх порожнинах.

Ці відкладення заважають нормальному пранню, підвищують жорсткість прокладок, порушують їх пластичність, гідроізоляційні властивості. Як результат – створюються протікання прального розчину.

Вони мають яскраво виражені лужні властивості, роз’їдають силумінові кріплення прального барабана, забруднюють підшипники. Все це позначається на навантаження двигуна.

Продовжити ресурс роботи прання не складно. Достатньо:

• використовувати водяні фільтри;
• не нагрівати воду вище за 40-50 градусів;
• регулярно проводити профілактичне чищення магістралей.

Вага завантаженої білизни в барабан

Цей параметр прописаний у паспорті та фізично обмежений габаритами ємності для закладання білизни. Однак використання його по максимуму часто не доцільно.

У режимах віджиму розчину білизна має бути рівномірно розподілена по всій внутрішній порожнині. Інакше зміщується центр ваги, що викликає не тільки підвищені вібрації на амортизатори, але створює тряску і навіть стрибки корпусу.

Такі ударні навантаження передаються на ротор двигуна, що обертається, і його підшипники. Ресурс їхньої роботи скорочуватиметься.

Який двигун прального автомата працює надійніше і комфортніше – особисті спостереження

Маркетологи виробників пральних машин з інверторними двигунами заявляють про тиху роботу останніх, порівняно з колекторними аналогами. У цьому вони частково мають рацію, якщо порівняти чисто режим прання. Шум від щіток, що труться, тут відсутній.

Але будь-який пральний автомат сильно шумить при:

• зливі відпрацьованої води, коли працюють насоси;
• віджиму та сушінню, пов’язаними з додатковими вібраціями.

Так що, на мій погляд, враховувати суто шум самого двигуна – не дуже коректний метод аналізу комфортної експлуатації всього агрегату.

Тепер поділюся своїми особистими спостереженнями роботи всіх трьох типів електродвигунів.

Колекторний механізм

Приклад №1

У мене старий радянський дриль потужністю всього 300 ват з тиристорним регулятором пропрацював понад 30 років. Доводилося свердлити не тільки простий метал, а й товсті заготовки сталеві, причому свердлами великих діаметрів.

Дуже багато довелося робити отвори в бетонних стінах: тоді перфораторів не було. Бетон брали переможним свердлом та спеціальним пробійником з молотком, працюючи по черзі. Свердлив не лише сам, а й позичав друзям для навішування поличок, килимів, карнизів у панельному будинку.

Нерозрахункові навантаження викликали появу іскор на колекторі. Мій товариш вирішив притерти щітки, але невмілими діями лише погіршив їхнє прилягання.

Приклад №2

У роки перебудови до нас на роботі в електролабораторію придбали дриль DWT на 800 Вт з ударним механізмом. Один монтер став вечорами брати її на калим: штробив бетонні стіни.

Через два місяці наполегливої ​​роботи зумів погнути вал так, що довелося міняти якір повністю. Щітки та колектор не постраждали, хоча весь корпус був забитий бетонним пилом.

Тож вважаю цю конструкцію цілком надійною.

Однофазний асинхронний двигун

Особисто у мене в майстерні на наждаку та циркулярці працюють двигуни від старих радянських активаторних пралень. Потужність близько 300 Вт. До цього вони відпрацювали повний цикл за прямим призначенням. Нарікань до їхньої роботи немає.

У сусіда по дачі подібний двигун стоїть на зернодробилці. Користуються нею регулярно. Поки що все справно.

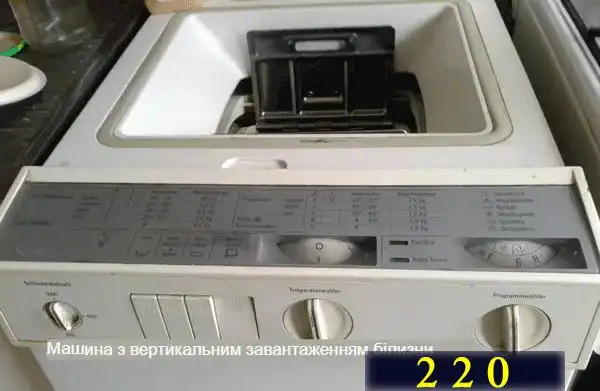

Показую фото своєї прання з вертикальним завантаженням білизни та системою автоматики, що працює ще на електромагнітній та релейній базі.

Купили у майстра, який привіз її з Німеччини як вживану. Скільки вона пропрацювала до нас і де — питання ще те… Про всяк випадок: випущено до ФРН.

Приблизно за рік після встановлення затопили сусідів… Викликали цього майстра. Виявилося, що коли він робив ревізію, то забув поставити на водяний шланг пружину фіксатор. Останній був просто вдягнений на штуцер і не закріплений. Ось такі справи.

Друга поломка цієї машини: дружина випадково упустила вилку всередину барабана, яка кудись там провалилася, дістати одразу без розбирання не вийшло… Покрутила барабан — нічого не чіпляється. Вирішила випрати білизну. Все вийшло.

За кілька прань з’явився скрегіт і шум. Довелося розбирати. Зуби у вилки вигнуло, пластмасове кріплення кришок барабана зірвало. Довелося колгоспити… З того часу нарікань до машинки немає. Продовжує нормально працювати (за скромними підрахунками її вже під 40 років).

Однофазний асинхронний двигун добре справляється з подібними навантаженнями.

Інверторні моделі

Не було в мене практичної можливості оцінити їхні робочі характеристики, але з натхнення я не бачу причин для передчасних поломок таких конструкцій.

Ось загалом і все, що я хотів розповісти про інверторний двигун у пральній машині: плюси та мінуси його роботи порівняно з колекторними та асинхронними аналогами.

Висновок професійного електрика: будь-який двигун надійно працює і добре справляється з навантаженнями, якщо не порушувати умови його експлуатації, вказаних виробником. Вибирайте пральну машину за своїми потребами, а не рекламою маркетологів та продавців.

Поширені запитання

Чим інверторний двигун відрізняється від традиційних двигунів у пральних машинах?

Інверторні двигуни не мають щіток і колектора, як у класичних колекторних або асинхронних моделей з ремінною передачею. Це дозволяє зробити роботу машинки набагато тихішою, зменшити вібрації та підвищити загальну ефективність при менших витратах електроенергії. До того ж, сам інвертор контролює частоту обертання і обирає оптимальний режим прання для кожного типу тканини. Така конструкція забезпечує точність, енергоефективність і менше зношення деталей. Але слід враховувати, що вартість таких машин вища, і при серйозній поломці ремонт інверторного двигуна може обійтись дорожче. Більше про вибір правильної електросистеми для дому можна знайти у статті електрощитова.

Які недоліки інверторного двигуна слід враховувати при покупці пральної машини?

Попри безшумність, точність і довговічність, інверторні двигуни мають свої слабкі місця. Насамперед – це чутливість до перепадів напруги. При нестабільному електроживленні електроніка, яка відповідає за частотне регулювання, може вийти з ладу. Також така техніка вимагає кваліфікованого обслуговування: звичайний майстер не завжди зможе відремонтувати інвертор без спеціального обладнання. Тому іноді ремонтні витрати перевищують очікування. Водночас багато виробників пропонують подовжену гарантію саме на двигун – іноді до 10 років. Якщо ви плануєте купівлю техніки, варто також враховувати, як захистити її від перепадів напруги – перегляньте матеріал захист від стрибків напруги.

Чи варто обирати пральну машину з інверторним двигуном для великої родини?

Для сімей з великою кількістю прання інвертор – це оптимальне рішення. Завдяки стабільності обертів двигуна можна не турбуватись про якість прання навіть при великих об’ємах. Крім того, така техніка розрахована на більш тривалий термін служби, адже механічне зношення мінімізоване. Це особливо важливо для родин із дітьми, де прання відбувається щодня. Ще одна перевага – зниження шуму: інверторна машинка працює настільки тихо, що її можна запускати навіть уночі. Якщо вас цікавлять інші сучасні елементи електросистем для дому, рекомендую звернути увагу на статтю розумна електрика.

Чому колекторні та асинхронні двигуни поступово виходять із вжитку?

Колекторні двигуни потребують регулярного обслуговування: щітки зношуються, колектор покривається графітовим пилом, а шум від роботи є відчутним навіть через двері. Асинхронні двигуни хоч і простіші, та мають обмежені можливості керування швидкістю, а це важливо для делікатних режимів прання. В епоху, коли користувачі очікують енергоефективності, тихої роботи та довгого терміну служби – інверторні системи поступово витісняють старі типи двигунів. Це не просто нова технологія, а відповідь на сучасні вимоги. Якщо вас цікавить, як впливають електродвигуни на споживання енергії в домогосподарстві, перегляньте статтю вибір лінії.
