Вимикач автоматичний: як вибрати за потужністю, конструкцією та характеристиками спрацьовування
Не можна ставити захист за одним якимось параметром спрацьовування, а тим більше без урахування конкретних умов експлуатації побутової проводки та її структури. Слід врахувати низку взаємопов’язаних питань, які я розкриваю нижче.
Призначення захисного автомата: коротко
Захисний апарат повинен мати надійність, якість виготовлення, та швидкодію. Його характеристики повинні відповідати насамперед струмам короткого замикання мережі живлення і лише потім характеру навантаження.
При замиканні електропроводки захисний апарат повинен якнайшвидше ліквідувати замикання в будь-якій точці , при цьому залишитися цілим і неушкодженим. А тепер вам два питання:
- Ви знаєте, який струм протікатиме через захисний автомат, якщо виникне металеве коротке замикання (КЗ) в електропроводці?
- І чи відповідають характеристики його захисту параметрам мережі живлення та вашій проводці?
Мало хто дасть правильні відповіді на ці запитання. Тому далі ми дізнаємося про аварії з КЗ і правильно виберемо автомат наприкінці цієї частини.
Довідка: Металічним КЗ називають випадок, коли фазний та нульовий провід закорочуються без перехідного опору в місці замикання. При цьому струм КЗ буде максимальним.
У місці горіння дуги виділяється велика кількість тепла. Тому зі зростанням часу ліквідації КЗ, збільшується масштаб пошкодження електроприладу, зростає ймовірність спалаху та пожежі.
Основні характеристики автоматичних вимикачів різних заводів: на що слід звертати увагу
Плавкі запобіжники: чим небезпечне їх використання

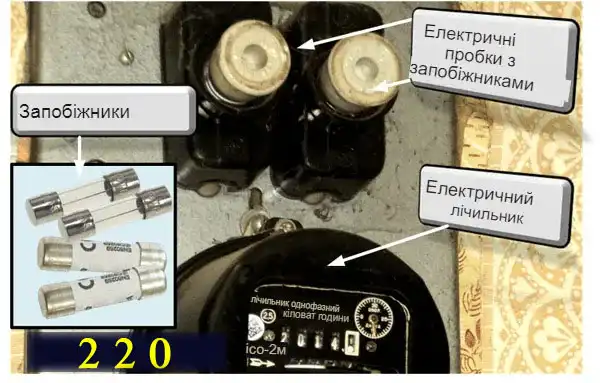

Старше покоління пам’ятає ті часи, коли вони масово застосовувалися у квартирних щитках та приватних будинках. Подекуди їх можна зустріти і зараз.
Незважаючи на безперечну простоту і надійність плавких запобіжників, я застерігаю вас від їх подальшого застосування і раджу, якнайшвидше позбутися їх. Ось їх основні недоліки:
- Мають погані частокові характеристики. Мають великий час спрацьовування. Наприклад, при струмі замикання, що дорівнює п’ятикратному номінальному значенню, час перегорання вставки становить від 0,1 до 1 сек.
- Час перегорання плавкою вставки сильно залежить від температури навколишнього середовища, що в умовах сходових майданчиків, що не опалюються, особливо взимку, збільшує час спрацьовування.
- Доступне використання саморобних плавких вставок, що при неправильному виборі їх перерізу та короткому замиканні може призвести до затримки або відмови у спрацьовуванні з тяжкими наслідками.
Побутові автоматичні вимикачі радянської доби: особливості експлуатації

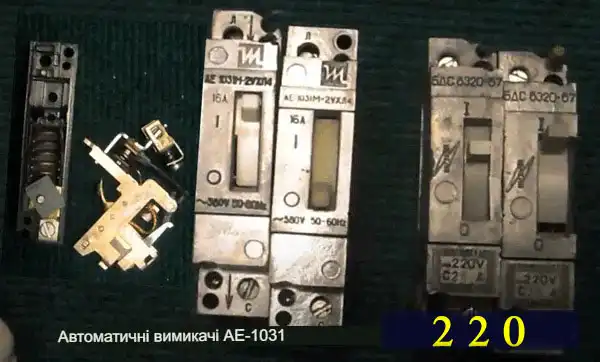

У деяких квартирних щитках досі використовуються автоматичні вимикачі серії АЕ-1031, БДС-6320. Мені доводилося мати справу з автоматами АЕ-1031. Зроблено вони добротно.
Міцний карболітовий корпус, великі силові контакти та надійна іскрогасна камера вселяють довіру, що автомат добре справляється з відключенням аварійних КЗ. У його комплектації передбачено 2 варіанти виконання:
- з електромагнітним розчіплювачем;
- і без нього.
Електромагнітним розчіпувачем називається такий пристрій, який при досягненні уставки спрацьовування викликає максимально швидке відключення захисту без витримки часу.
У автомата з електромагнітним та тепловим розчіплювачем перед цифрою номінального струму наноситься буква « С ». А у маркуванні після цифр 1031 стоїть цифра «1». Якщо на її місці стоїть «2» і «С» відсутня, то є лише тепловий захист.
Автомати випускаються із кратністю спрацьовування електромагнітного розчіплювача 12×Iном. Така кратність надмірна для побутової електропроводки. Пізніше я обгрунтую це.
Тому застосування цих типів старих конструкцій для захисту домашньої мережі я рекомендую лише за умови, про яку скажу наприкінці цієї частини.
Наприклад, при використанні автомата АЕ-1031 з характеристикою С25 електромагнітний розчіплювач починає спрацьовувати за Iем.=12×25=300А. Орієнтовний час вимкнення буде близько 0,1 сек.
Час роботи залежить від кратності струму КЗ: що він більше, тим менше час спрацьовування. Якщо він буде менше 300А або виникне не металеве КЗ (через перехідний опір), то вказаний вище автомат буде відключатися дією теплового розчіплювача. А час ліквідації аварії їм зростає.

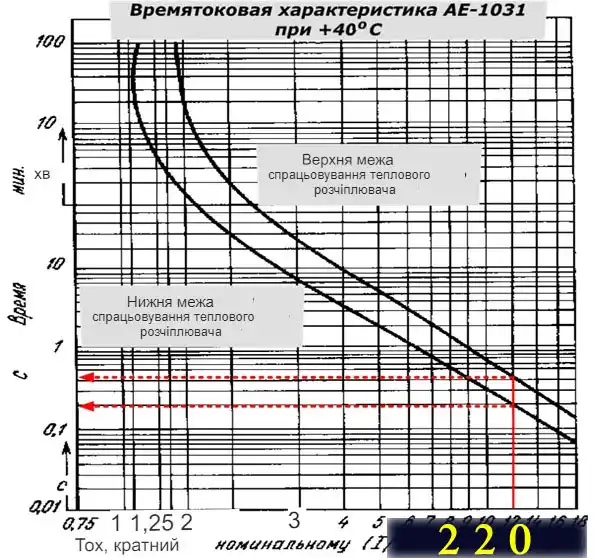

На графіці нижче зображено час-струмова характеристика теплового розчіплювача автомата АЕ-1031 при температурі навколишнього середовища +40ºС.
При тому самому струмі 12×Iном, тепловий розчіплювач спрацює з витримкою часу 0,2÷0,4 сек. Припускаю, що електромагнітний розчіплювач відпрацює швидше, але не багато, порядку 0,1÷0,2 с.

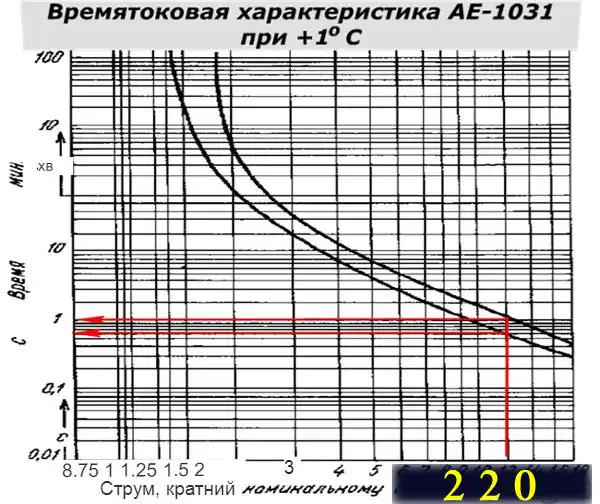

При температурі +1 градус затримується час відключення до однієї секунди.
Взимку встановлюється така температура у неопалюваних під’їздах. Вона ускладнить ліквідацію аварії.
Тому я рекомендую всім людям якнайшвидше позбутися автоматів без електромагнітного розчіплювача (немає букви С і коштує цифра 2 після 1031).
Пробкові автомати розривні ПАР: які приховані небезпеки
Як альтернатива запобіжникам, промисловість освоїла випуск пробкових розривних автоматів (ПАР).

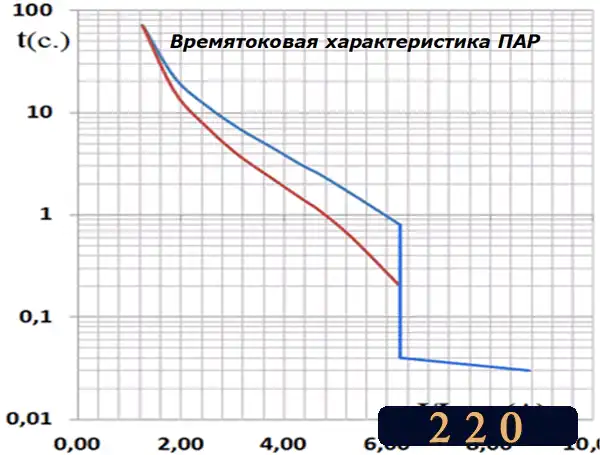

Вони мають непоганий час-струмовий характеристикою, показаної на графіку.
Струм спрацьовування електромагнітного розчіплювача Iе.м. расц.=6÷6,5×Iном ,при цьому час відключення становить близько 0,04с .Нижче показую фото двох запобіжників. Ліворуч автомат ПАР-25 українського виробника УТОС.

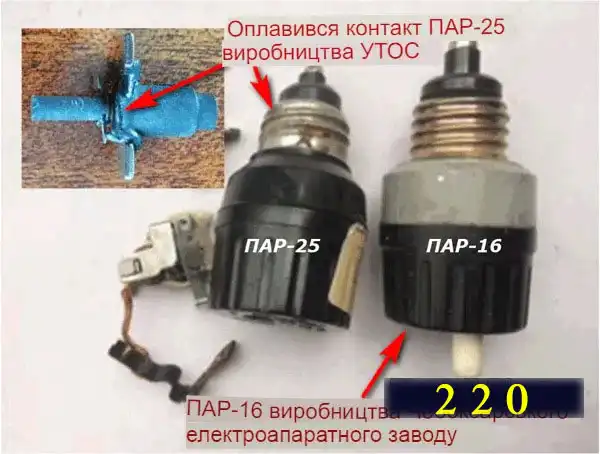

У зображеного на фото зліва запобіжника від навантаження грілися контакти з неякісного металу. Вони спричинили плавлення пластмасових деталей. Тому я не рекомендую користуватись виробами марки УТОС.
Праворуч показано ПАР-16 виробництва Чебоксарського електроапаратного заводу. Це підприємство давно виготовляє електротехнічну апаратуру та зарекомендувало себе випуском якісних товарів.
Карболітовий корпус і начинки разом з добротними контактами вселяють довіру. ПАР-16 може застосовуватися як основний захист, якщо задовольнить розрахунки, показані в кінці цієї частини.
Сучасні модульні автоматичні вимикачі: на що звертати увагу
Вони значно розширюють захисні функції електричного обладнання, ефективніше рятують людину від небезпечної дії електричного струму. Зупинимося докладніше на опис їх характеристик.

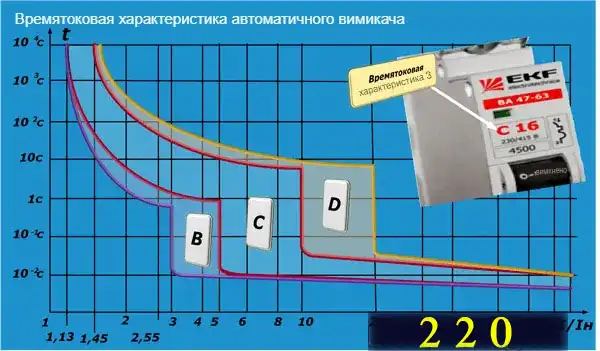

Для простоти надалі їх називатимемо АВ або автоматами. По осі абсцис відкладено кратність струмів (ставлення уставки спрацьовування захисту до номінальної величини), по осі ординат – час спрацьовування. Характеристика побудована у логарифмічному масштабі.
Величини спрацьовування електромагнітного (або миттєвого) розчіплювача знаходяться в інтервалах:
| Час-струмова характеристика | Кратність струмів спрацьовування миттєвого розчеплювача I/Iном. |
| У | 3÷5 |
| З | 5÷10 |
| D | 10÷20* |
* у деяких виробників верхня межа спрацьовування сягає 30×Iном.
Розглянемо характеристику найчутливішого автомата з характеристикою . Наприклад, при струмі, що перевищує номінальний вдвічі, час спрацьовування буде в інтервалі 2÷9 секунд. Це зона роботи теплового розчіплювача.
При значеннях, що перевищують кратність 5×Іном. працює миттєвий розчіплювач, час спрацьовування якого не перевищує 0,1 сек. При подальшому зростанні аварійних навантажень час відключення зменшується до 3-10 мілісекунд.
По швидкодії модульні автомати мають найкращі показники завдяки використанню у конструкції легких рухомих пластмасових деталей.

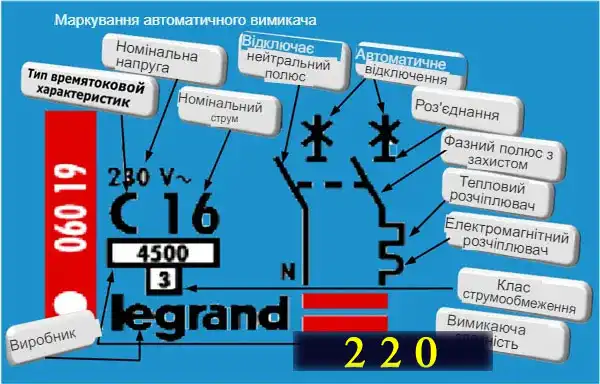

Як виконується маркування модульного автомата на прикладі Legrand
1) С16 означає тип частокової характеристики і номінальний струм 16 А. Спрацьовування миттєвого розчіплювача починається при струмах 5÷10 Iном=80÷160 А.
2) Нейтральний полюс позначений буквою N. Він не оснащений захистами від коротких замикань та перевантажень (див. п. 4, 5). Автомати деяких виробників (переважно колишніх країн СНД) захищають усі полюси. При установці на загальне введення я віддаю перевагу.
3) В імпортних модулях нерухомий полюс позначається символом, який вказує на функцію суміщення вимикача з роз’єднувачем і передбачає наявність іскрогасної камери.
У наших стандартах на нерухомих полюсах застосовується символ, що позначає вимикач з іскрогасною камерою.

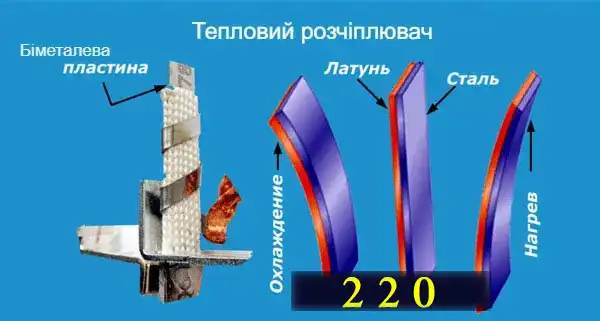

4) Тепловий розчіплювач виконаний пластиною, зроблена з двох металів, що мають різний коефіцієнт температурного розширення. При протіканні навантаження та нагріванні вона згинається і, діючи на розчіплювач, призводить до вимкнення автомата.

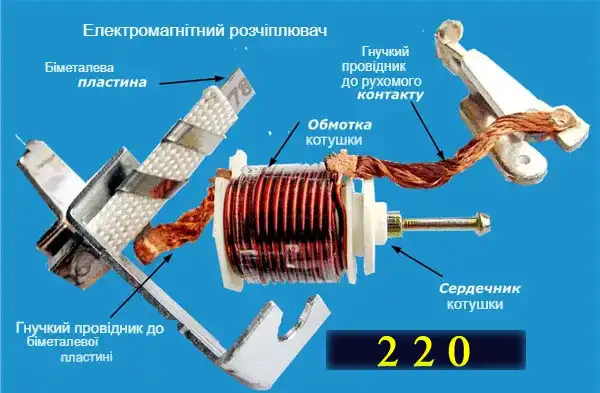

5) Електромагнітний розчіплювач виконаний котушкою із сердечником. Якщо струм перевищує задану величину, сердечник втягується і впливає відключення автомата.

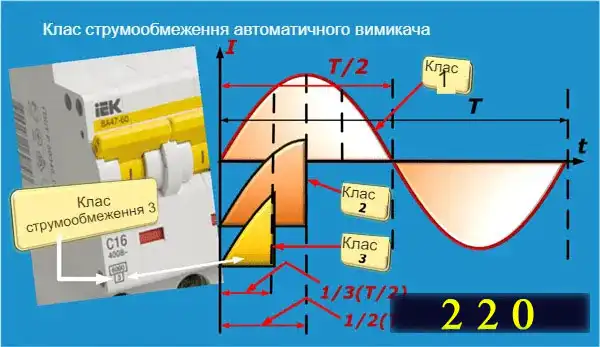

6) Клас струмообмеження автоматичного вимикача показує, який час відбувається гасіння дуги. Існує три класи струмообмеження. У третього класу дуга гаситься за 3÷5 мілісекунд.
У другого класу гасіння дуги відбувається за 5÷10 мілісекунд. У першого – від 10 мілісекунд і більше. Деякі автомати з першим класом не маркуються. Звичайно, перевага надається 3-му класу.
7) здатність, що відключає, показує, на який максимальний струм КЗ розрахований АВ зі збереженням подальшої працездатності. В основному на ринку пропонуються автомати з відключною здатністю 3000, 4500, 6000А.
На ютубі викладено масу відеороликів, у яких автомати перевіряються від джерел із зниженою напругою кілька вольт. Така перевірка вважається полегшеною .
Хоча контакти розмикають великий струм КЗ чи перевантаження, напруга ними мало і не оплавляет їх. У реальних умовах відключення короткого замикання момент розриву контактів супроводжується дугою із величезної енергії.
Тому я дуже сумніваюся в тих заявлених виробником характеристиках відключення аварійних КЗ 3-6 тисяч ампер з напругою джерела 220-380 вольт. Після ліквідації таких замикань, якщо автомат не зруйнується, оплавляться його контакти, з’явиться підвищений перехідний опір на них.
При подальшій експлуатації це призведе до нагрівання та зварювання контактів або розплавлення корпусу модуля. Величина КЗ залежить від потужності і віддаленості вашого трансформатора, перетину кабелів і проводів.
Як визначити струм короткого замикання безпечно та з науки
Попереджаю читача, що на Ютуб викладено ролики, які нібито дозволяють заміряти струм КЗ. Вони показано як амперметр включають в розетку.
У жодному разі не намагайтеся повторити подібний досвід . У кращому випадку спалите прилад і злякаєтесь. У гіршому – отримайте опік рук та обличчя, спалить проводку, а якщо не спрацює автомат, то влаштуєте пожежу!
Мої рекомендації розраховані на рядового читача, що вміє користуватися вольтметром. Коротко метод полягає в наступному:
- у розетці без навантаження вимірюється напруга;
- потім, не відключаючи вольтметра, в неї включається потужний прилад, наприклад, праска;
- знову вимірюється напруга;
- за відомою потужністю чи опором вважається струм;
- знаючи величини струмів і напруг за двома точками, можна побудувати пряму залежності струму від напруги;
- перетин прямий з нижньою віссю дає нам очікуваний струм КЗ. Напруга у цій точці дорівнює нулю, що означає коротке замикання.

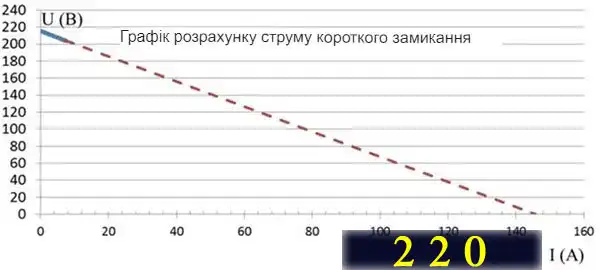

Ця залежність пояснюється лінійним графіком, що ґрунтується на дії відомого закону Ома .
Синім кольором показана ділянка подвійного виміру вольтметром, червоним пунктиром – продовження прямої до перетину з віссю абсцис. Таким чином, без штучного створення короткого замикання звичайним побутовим електроприладом можна визначити очікуваний струм КЗ.
Далі перевіряється чутливість існуючого захисного апарату до коротких замикань у мінімальному режимі. Потім за фактичним навантаженням всіх електроприймачів вважається максимальний очікуваний струм.
Номінальний струм автомата повинен бути більшим за максимальне навантаження, а величина спрацьовування без витримки часу менша за мінімальний режим короткого замикання.
Для виконання вимірів вам знадобляться:
- вольтметр з межею виміру не менше 250 вольт і ціною розподілу 1 вольт;
- праска;
- трійник чи подовжувач;
- листок паперу та перо.
Перед вимірами потрібно розвантажити мережу від потужних споживачів, особливо у імпульсному режимі. Вимкніть бойлер, електронагрівачі, кондиціонер. Не повинні працювати пральна машинка, мікрохвильова піч, мультиварка, електроплита, посудомийна машина і т.д.
Холодильник, освітлення та інші малопотужні прилади можуть залишатися в роботі.
Виберіть межу вимірювання на вольтметрі або на комбінованому приладі. Якщо користуєтеся трійником, то вставте щупи в трійник зверху, щоб вони не випадали під час вимірів. Якщо застосовуєте подовжувач, то вибирайте його коротким з товстими проводами для зменшення похибки, що вноситься.
Виміряйте напругу в ненавантаженій розетці, запишіть результат. Потім, не виймаючи щупів вольтметра, увімкніть у цю розетку праску і зафіксуйте напругу з навантаженням. Повторіть досвід у всіх розетках вашого житла.
Зверніть увагу: дуже довгі подовжувачі (25-50 метрів) мають великий опір дротів. Тому бажано зробити один досвід із їх участю.
Визначте розетку, де було найбільше падіння напруги. Виконайте в ній замір із подовжувачем, включеним сюди ж.
Якщо при включенні праски напруга ніяк не встановлюється, а показання постійно коливаються у великих межах, то десь поганий контакт. Можливо, у цій же розетці.
Потрібно відключити живлення, оглянути нутрощі та протиснути всі гвинтові з’єднання проводів.
Якщо напруга «стрибає» до включення праски, може бути багато причин:
- Існує ранковий та вечірній максимум, коли всі щось включають.
- Поруч може працювати електрозварювання, потужний електродвигун тощо.
Такі стрибки вказують або на велике навантаження сусідніх споживачів, що працює в імпульсному режимі, або на слабку мережу живлення. Тоді потрібно вибрати інший час для дослідів.
Виміри краще робити під час спаду навантажень: вдень чи пізно вночі. На своєму прикладі наводжу результати та методику розрахунку струмів КЗ. Для дослідів я використовував цифровий мультиметр DT 9208A, праска з номінальними параметрами Uном=220÷240В, Рном=1680÷2000Вт.
1) Робимо вимірювання, заповнюємо колонки №1, 2, 3 таблиці 1.
Таблиця 1.
| Місцезнаходження розетки | Напруга без навантаження, U (В) |
Напруга з навантаженням, U (В) | Падіння напруги ∆U (B) | Струм КЗ (А) | |
| по R праски розрахун. | по R ут. виміряний. | ||||
| 1 | 2 | 3 | 4 | 5 | 6 |
| Передпокій троянд. №1 | 212 | 204 | 8 | 195,00 | 189,02 |
| Передпокій троянд. №2 | 227 | 217 | 10 | 178,86 | 172,23 |
| Кухня троянд. | 228 | 218 | 10 | 180,44 | 173,79 |
| Кухня троянд. | 228 | 218 | 10 | 180,44 | 173,79 |
| Ванна | 219 | 209 | 10 | 166,48 | 160,04 |
| Коридор права | 208 | 200 | 8 | 187,72 | 181,82 |
| Коридор лівий | 210 | 201 | 9 | 170,08 | 163,99 |
| Зал розетка №1 | 219 | 210 | 9 | 184,97 | 178,67 |
| Зал розетка №2 | 206 | 196 | 10 | 147,30 | 141,17 |
| Зал розетка №3 | 209 | 202 | 7 | 216,60 | 210,88 |
| Зал розетка №4 | 210 | 200 | 10 | 153,07 | 146,85 |
| Кімната, троянд. №1 | 209 | 200 | 9 | 168,47 | 162,39 |
| Кімната, троянд. №2 | 206 | 198 | 8 | 184,12 | 178,27 |
| Кімната троянд. №3 | 212 | 202 | 10 | 156,00 | 149,73 |
| Дитяча спальня | 209 | 200 | 9 | 168,47 | 162,39 |
| Підвал | 221 | 211 | 10 | 169,53 | 163,05 |
| Спальня | 205 | 197 | 8 | 182,34 | 176,51 |
| Гараж | 215 | 204 | 11 | 145,86 | 139,42 |
| Сарай | 210 | 196 | 14 | 109,34 | 102,80 |
| Склад | 213 | 194 | 19 | 82,88 | 76,04 |
2) Вважаємо падіння напруги ∆U відніманням показання третьої колонки з другої та заносимо результат у четверту.

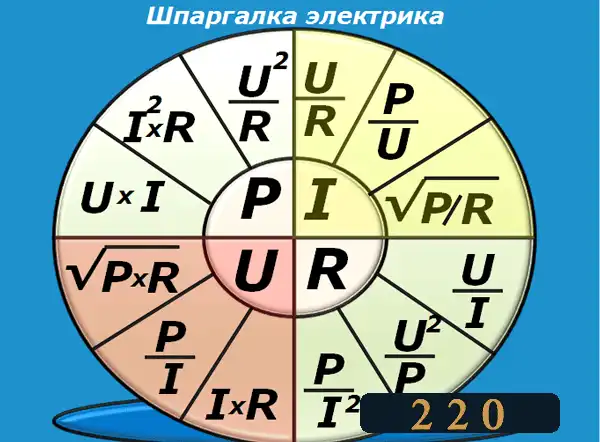

Знаходимо струм КЗ кожної строчки через потужність, використовуючи шпаргалку електрика.
3) Вважаємо опір праски
R праски = U 2 / P = 220×220/1680 = 240×240/2000 = 28,8 Ом.
(1)
4) Навантаження, що протікає через праску, визначається з виразу
I праски =U з навантаженням /R праски
(2)
5) Струм КЗ вважається за виразом
I кз. = U без нагр. × I праски / ∆U = U без нагр. × U з нагр. / R праски × ∆U
(3)
Можна спростити розрахунки виміром опору праски омметром. У моєму випадку воно склало Rут. замір. = 28,6 Ом. (холодний стан спіралі).
6) За формулою (3) робимо розрахунок Iкз. І заповнюємо усі рядки колонки 5.
Для порівняння я зробив 2 розрахунку через R праски расчетн. з потужності, і через R праски із виміру його опору. Результати практично не відрізняються. Тому вважати можна будь-яким із способів.
Таблиця 1 показує, що у складі та сараї розрахунковий струм (виділено червоним) неприпустимо малий. Склад я одразу відключив від мережі. А в хлів йде тонкий кабель: потрібно переробляти проводку на товстіший переріз.
Вибираємо розетки з невеликим струмом КЗ, у таблиці ці величини виділені синім кольором. Найменше значення отримано у гаражі. Його і візьмемо на вибір захисного автомата.
Потрібно взяти до уваги ще початкову напругу без навантаження. У гаражі воно було 215В . На моєму захисному реле РКН встановлений нижній поріг відключення 190В . Інтерполуючи струм КЗ в гаражі на цю напругу, отримуємо очікуваний результат при рівні 190В.
I кз. за 190В = I кз. при 215В ×190В/215В=145,86×190/215≈129А.
(4)
Він називається струмом КЗ в мінімальному режимі, коли напруга в мережі буде мінімальною (190В), а передбачуване замикання виникне у віддаленому місці проводки.
Далі все просто, потрібно вибрати автомат, у якого миттєве відключення відбуватиметься з достатнім запасом струму:
I порівн.ав. ≤ I кз. при 190В / До зап.
(5)
Де Кзап. = 1,5÷2 коефіцієнт запасу, що враховує похибку розрахунку, розкид параметрів АВ та запас на спрацьовування.
Іср.ав.≤ 129/1,5÷2 =86÷64,5А
Як бачите, до мого автомата висуваються вимоги високої чутливості.
За характеристиками підходить автомат В16 , миттєвий розчіплювач якого спрацьовує при 3-5×Iном=48÷80 А. Перед установкою перевірив спрацьовування миттєвого розчіплювача АВ, яке вийшло 56 А.
В якості альтернативи може підійти автомат В25 з номіналом спрацьовування миттєвого розчіплювача не більше 86 ампер. У моєму випадку мінімальний струм КЗ виявився визначальним при виборі номінального струму захисту, коли не потрібні подальші розрахунки.
Але КЗ може вийти за великі кордони, навіть значно більші. Тоді вибір автомата виконується за величиною навантаження.
Знайдемо реально можливий струм навантаження із формули:
I нагр. = Р сумарн. /U ном. × cosφ
(6)
де: cos φ =1 для активного навантаження, cos φ =0,8÷0,85 для електричних двигунів, cos φ =0,9÷0,95 для змішаних (побутових) споживачів;
Р сумарн . – Сумарна потужність одночасно включених електроприладів. Враховується з реального одночасного використання електроприладів у вашій оселі.
Вибираємо номінальний струм автомата, який повинен бути більшим за величину навантаження, отриманим з виразу 6 при cos φ =0,9÷0,95 :
I ном.ав. > I нагр.
(7)
Уставка спрацьовування миттєвого розчеплювача автомата з характеристикою буде дорівнювати:
I порівн.мгн. розц. =3÷5 I ном.ав.
(8)
Вибраний автомат має бути чутливим до режиму КЗ. Струм спрацьовування, розрахований за виразом (8 ) , підбирається менше номіналу миттєвого розчіплювача Iср.ав., розрахованого за умовою мінімальної величини КЗ за виразом (5).
I порівн.мгн. розц. <I порівн.ав.
(9)
Якщо ця умова не виконується, значить автомат не задовольняє вимогу чутливості до коротких аварійних замикань. Є два варіанти вирішення. Потрібно:
- збільшити струм КЗ;
- або зменшувати номінал автомата.
За першим варіантом визначте, з якого матеріалу виконано розведення квартири (будинку). У старому житлобуді найчастіше застосовувався алюміній 2,5 мм 2 . Якщо так, потрібно переходити на мідь.
Якщо прокладена мідь 2,5 мм кв і більше чи ні можливості міняти алюміній, залишається лише зменшувати номінальний струм АВ. Зараз стало модним ділити електропроводку на частини, буквально окремим автоматом на кімнатні розетки та освітлення.
Такий підхід спрощує завдання, дозволяючи значно зменшувати номінали автоматичних вимикачів, тим самим забезпечуючи їх достатню чутливість.
Через обмежений простір у силовому щитку на сходовому майданчику іноді неможливо встановити додаткові захисні пристрої. Цю проблему можна вирішити так.
У сходовому щитку поставити новий або залишити існуючий автомат АЕ-1031, БДС-6320, ПАР з достатньою чутливістю, але не до мінімального, а до максимального з усіх отриманих у Таблиці 1 струму КЗ відповідно до виразу (9). У моєму випадку він показаний у першому рядку Iмакс = 195А .
А у квартирному щитку встановити всю захисну апаратуру: швидкодіючі модульні АВ, ПЗВ, реле напруги. Розділивши все навантаження на групи, вибирайте номінальний струм автомата кожної групи. Вони можуть бути однополюсними, встановленими у фазний висновок.
Промисловістю випускаються чудові пластикові щитки на різну кількість модулів. Вони добре вписуються у кімнатний інтер’єр. Всі захисні пристрої монтуються на стандартну DIN-рейку, що зручно при монтажі та заміні.
Такою схемою підключення вступний кабель буде захищений автоматично на сходовому майданчику. Додаткові реле напруги, ПЗВ та АВ або дифавтомат забезпечать усі види захистів, зберігаючи швидкодію та чутливість при коротких замиканнях та ненормальних режимах.
Моя особиста думка, автомати з характеристиками З неприйнятними у побутовій електропроводці. Невиправдане загрубування може призвести до відмови захисту або затримки відключення
Вони призначені виключно для захисту електродвигунів, у яких пусковий струм становить 5-6×Iном. двигуна.
Основне побутове навантаження не має пускових струмів. Тому зі змішаним побутовим навантаженням чудово поєднуються автомати з характеристикою В . Я не турбуватиму читача складними розрахунками.
На своєму прикладі скажу, що у мене з рухового навантаження є: пральна машинка-автомат, кондиціонер 9-ка, шліфувальна машина 900Вт, перфоратор 1000Вт, насосна станція 400Вт, пилосос, дриль 900Вт.
З активного навантаження: праска 2 кВт, мікрохвильова піч 1700 Вт, тепловентилятор 2кВт, хлібопічка 480Вт та інше по дрібниці (комп’ютер, телевізори, інверторний холодильник, освітлення тощо).
Як захист стоїть дифавтомат В16 зі спрацьовуванням електромагнітного розчіплювача 56А . Відключень його з перевантаження ніколи не було. Якби вони відбувалися при одночасному включенні потужних пристроїв, особливо з руховим навантаженням або був бойлер, можна було б поставити В25, але такої потреби немає.
Для виключення навантажень ми не включаємо більше двох потужних споживачів.
Короткі висновки щодо вибору автоматичних вимикачів
Узагальнюю рекомендації щодо вибору захисних апаратів:
- використовувати тільки модульні автомати з характеристикою В , не застосовувати з характеристикою С і тим більше D. Ви запитаєте, чому? Відповідь проста: що більше кратність струму спрацьовування, то важче наслідки КЗ. Вирішувати вам, я даю лише рекомендації;
- апарати АЕ-1031, БДС-6320, обов’язково оснащені електромагнітними розчіплювачами, можна залишати лише як додатковий захист;
- струм спрацьовування автомата без витримки часу Іср.ав. повинен бути в 1,5÷2 рази менше за мінімальну величину короткого замикання;
- при неможливості виконати цю умову розділяти проводку на групи, захищати кожен ланцюжок окремим автоматом з достатньою чутливістю.
Мої поради щодо вибору автоматичного вимикача трохи відрізняються від загальноприйнятих рекомендацій . Я їх дав для того, щоб ви могли свідомо вирішити це питання.
Прочитавши цей розділ, ви готові перевіряти свою електропроводку? Якщо ще не дозріли, то читаємо далі.
Чим небезпечний електричний струм витоку: ПЗВ – призначення та принцип роботи в побутовій проводці
У цьому розділі розглянемо переваги та обґрунтуємо необхідність застосування пристрою захисного відключення (ПЗВ).

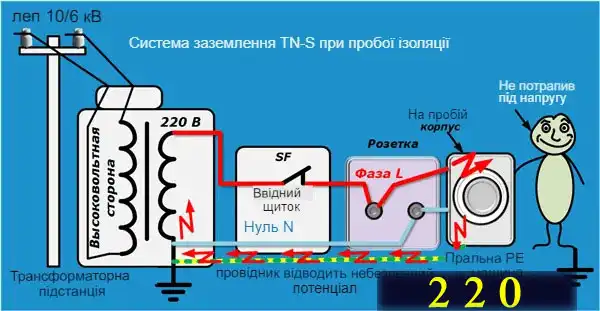

Як приклад візьмемо пральну машинку. Допустимо, електропроводка оснащена захисним заземленням (система TN-S або ТТ), встановлені модульні автоматичні вимикачі з характеристикою В25 .
Власник налаштував програму, запустив прання, займається іншими домашніми справами. Припустимо, завантажуючи машинку, туди непомітно потрапила циганська голка. У процесі прання вона випала з барабана та пошкодила гумовий кожух, через що вода потрапила на двигун.
Внаслідок цього з’явився невеликий струм витоку. Пошкодження швидко розвинулося і перейшло у коротке замикання, яке ліквідувалося спрацюванням автоматичного захисного вимикача.
Для спрацьовування автомата В25 без витримки часу потрібен струм 3÷5× I ном . Допустимо АВ налаштований на уставку спрацьовування 4× I ном = 4 × 25 = 100А , але саме замикання може бути набагато більше.
Внаслідок такого КЗ згоряє двигун, ушкоджується електропроводка пральної машини, а може й плата керування. Це вже як пощастить. Ремонт машини коштуватиме таку вартість, що простіше купити нову. Але це ще легенький сценарій.

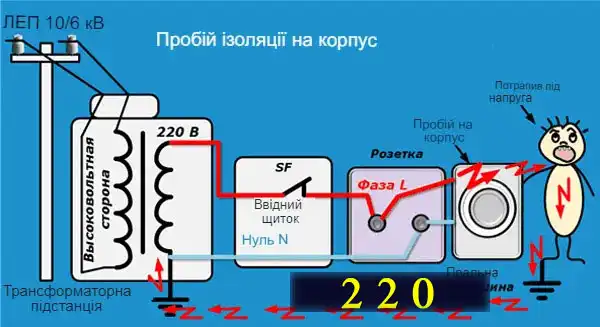

Якщо розетки не обладнані захисним заземленням, пробій ізоляції в двигуні призведе до появи напруги на корпусі пральної машинки. А оскільки заземлення та шляхи для струму немає, такий пробій може тривати довго, дуже довго.
До тих пір, поки хтось торкнеться корпусу працюючої машинки і потрапить під напругу.
Такий сценарій неприпустимий, наслідки можуть бути фатальними. Щоб зменшити небезпеку дотику людини до струмоведучих частин при пошкодженні ізоляції, застосовується ПЗВ. Я не поясню принцип дії пристрою, кому цікаво, читайте тут.
ПЗВ призначено для:
- виявлення та відключення струмів витоку;
- запобігання пожежі під час проби ізоляції електропроводки.
Згодом діелектричний шар проводів та електричних приладів старіє, ушкоджується під час ремонту квартири, будинку. На прикладі вище ми засвоїли, що при замиканні незаземлених корпусів побутових приладів виникає небезпека ураження людини електричним струмом.
При пробиванні ізоляції в стіні по ній протікає струм витоку, що може призвести до пожежі. Для людини небезпечною є величина, що перевищує 10 мА. Пожежа може виникнути при витіканні від 0,1 А.
На такі навантаження звичайні автомати нечутливі. Тільки ПЗВ або дифавтомат можуть виявити утворення витоку та відключити живлення. Зазвичай рекомендують для захисту людини вибирати ПЗВ на дифток спрацьовування 10÷30 мА , для протипожежного захисту – від 100 до 300 мА .
На мою думку, в домашніх умовах потрібно встановлювати ПЗВ на дифток спрацьовування не більше 10 мА . Чим потрібно керуватися? У пункті 7.1.83 “Правил технічної експлуатації” сказано:
Виходячи з вимоги, для ПЗВ 10 мА витік не повинен перевищувати 3,3 мА . Ділимо цю величину на 10мкА/1 метр питомого витоку, отримуємо допустиму довжину фазного провідника 330 метрів. У 99,9% випадків житловий сектор вільно вписується у цю відстань.
Інші 0,1% заможних користувачів дозволять собі встановлення додаткових ПЗВ з поділом проводки на групи. Ще один аргумент. При протіканні 10-15 мА через тіло людини виникає такий спазм м’язів, що потерпілий вже не в змозі самостійно звільнитися від їхньої дії (неможливо розтиснути руку, звільнитися від дроту тощо).
Змінний струм 10-15 мА і вище називається таким, що не відпускає . Його ж величина 25 мА і вище, залежно від шляху його проходження, впливає на м’язи грудної клітки, що може викликати параліч дихання зі смертельним наслідком.
Тому я рекомендую вибирати ПЗВ з диференціальним струмом спрацьовування 10 мА . Я не замислюючись придбав би ПЗВ із меншим дифтоком спрацьовування, якби такі продавалися. За океаном випускаються і широко застосовуються ПЗВ з дифтоком спрацьовування 6 мА .
Там до цього питання підходять відповідальніше. У деяких країнах Європи (Австрії, Франції, Швейцарії) законом прийнято обов’язкове застосування ПЗВ у побуті. Там не можна продати або передати у спадок нерухомість, яка не оснащена ПЗВ чи диференціальним автоматом.
Щодо фрази пункту 7.1.83 «За відсутності даних струм витоку електроприймачів слід приймати з розрахунку 0,4 мА на 1 А струму навантаження», автори цього вислову помиляються.
На будь-якій ділянці послідовного ланцюга тече однаковий струм. Його величина або сила не може відрізнятися на вході та виході навантаження. Якщо вони різні, значить у ланцюжку є витік через погану ізоляцію. Такий електроприлад несправний, потребує ремонту.
Розглянемо основні характеристики, куди потрібно орієнтуватися під час виборів ПЗВ. Як приклад виберемо пристрій ВД1-63 виробництва IEK.

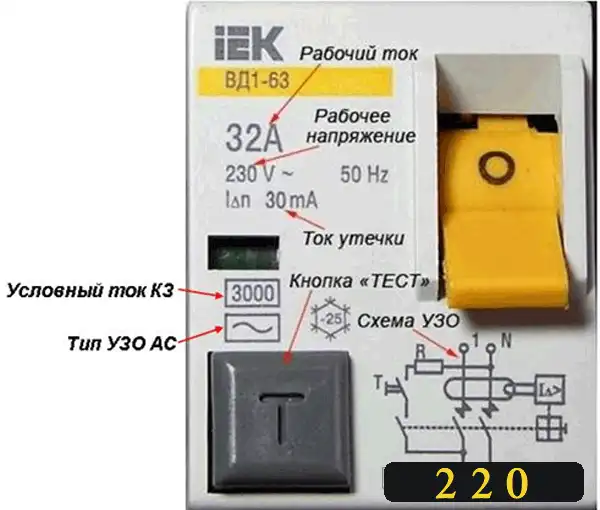

На лицьовій панелі УЗОВД1-63 нанесені умовні позначення:
1) 32А – номінальний робочий струм . Це максимальне навантаження, яке може довго проходити через ПЗВ, зберігаючи його робочі властивості. Стандартна шкала номінальних величин така: 16, 25, 32, 40, 50, 63, 80, 100А.
Багато електриків рекомендують вибирати ПЗВ на номінальний струм, що дорівнює або більше номінальної величини автоматичного вимикача. Я рекомендую відмовитись від однакових значень: автомати допускають перевантаження. Вибирайте лише з перевищенням.
Ще потрібно пам’ятати, що внутрішнього захисту від надструмів у ПЗВ не передбачено. Воно захищає та реагує тільки на величину витоку. Тому послідовно із пристроєм захисного відключення обов’язково повинен встановлюватися автоматичний вимикач.
2) 230В ~ – номінальна напруга ПЗВ . Для однофазних пристроїв його значення дорівнює 230 вольт, для трифазних – 400. У ПЗВ електронного типу є плата підсилювача, яка працює в обмеженому діапазоні напруги. Паспорт захисту містить його робочий діапазон (див. пункт 10).
3) IΔn 30мА – величина витоку або номінальний диференціальний струм , при якому ПЗВ гарантовано спрацьовує. Стандартні значення дифтоку IΔn : 10, 30, 100, 300 мА. Як сказано вище, рекомендую вибирати модуль зі уставкою не більше 10мА .
4)умовний струм КЗ, на імпортних ПЗВ позначається як Inc=3000А . Означає величину граничного наскрізного струму КЗ за збереження своєї працездатності. Іншими словами, за аварійної ситуації з величиною 3000А автомат відключить пошкодження, не порушуючи роботи ПЗВ.
Не плутати зі струмом відключення, який здатний відключити ПЗВ (див. пункт 9). Його стандартні значення для випадків КЗ Inc : 3000, 4500, 6000 А.
5) ПЗВ типу АС, реагує тільки на змінний струм витоку синусоїдальної форми. Останнім часом з’явилося багато побутової техніки з імпульсними блоками живлення: інверторні зварювальні апарати, холодильники, телевізори, комп’ютери, ноутбуки.
Для захисту таких побутових приладів розроблено ПЗВ типу A , що працюють при витоку як змінного синусоїдального, так і постійного пульсуючого струму. Інші ПЗВ типу B, S, G у побуті не використовуються і не розглядаються.
6) Кнопка ” Тест ” призначена для перевірки працездатності пристрою шляхом створення штучного диференціального навантаження.
7) Схема ПЗВ. Символомпозначається диференціальний (підсумовуючий) орган. Символ I∆> означає орган, що реагує на перевищення диференціального струму. Символомпозначено виконавчий орган відключення (реле).
На малюнку нижче показано два різновиди ПЗВ: електромеханічне та електронне.
Принципова відмінність електронного ПЗВ в тому, що в ньому реагуючим органом є підсилювач струму А схема якого живиться від напруги мережі 220В. Вона чутливіша на струм витоку від 10 мА , але обмежена діапазоном робочих значень, який вказується в технічному паспорті. Тому його потрібно застосовувати у комплекті з реле РКН.
Перевага електромеханічних ПЗВ в тому, що вони працюють незалежно від величини напруги мережі. Особливо це актуально при обриві загального нуля, коли напруга може коливатися від 0 до 380 Вольт. Проте, їх чутливість починається з 30 мА.
Параметри, які не вказані на корпусі ПЗВ, написані в заводському паспорті на пристрій:
8) Номінальний невідключний диференціальний струм I?nо(мА)= 0,5I?n. Він показує, що діапазон спрацьовування ПЗВ знаходиться в інтервалі 0,5÷1IΔn.
9) Номінальна найбільша включає і відключає здатність Im. Струм, який ПЗВ здатне комутувати. Для ВД1-63 він становить 1000А .
10) Номінальна найбільша диференціальна включає і відключає здатність I?m. Те саме, що й попередній параметр.
11) Діапазон напруг працездатності пристрою . Актуально для виробів, де використовується електронна схема. Це інтервал, де захист виконує свої функції. Для ВД1-63 він становить 115-265В . Фактично це допустимий діапазон роботи. Перевищення вхідної величини призведе до пошкодження пристрою, а зниження – відмови у спрацьовуванні.
Кілька слів про автомат диференціального струму або дифавтомат. Він поєднує в собі модульний автоматичний вимикач та ПЗВ. Немає принципової різниці з чого робити захист.
Якщо у вас встановлені хороші автомати, які виконують функції, викладені в першій частині статті, достатньо встановити ПЗВ. Якщо ж вони вимагають заміни, то рекомендую ставити дифавтомат, як каже пункт 7.1.76 ПУЕ:
«Рекомендується використовувати ПЗВ, що є єдиним апаратом з автоматичним вимикачем, що забезпечує захист від надструму. Не допускається використовувати ПЗВ у групових лініях, що не мають захисту від надструму, без додаткового апарату, що забезпечує цей захист.»
Узагальним рекомендації щодо вибору ПЗВ чи дифавтомата.
При виборі варіанта “автомат + ПЗВ”:
- Використовувати АВ модульного типу. Не застосовувати запобіжники. Автомати старих зразків АЕ-1031, БДС-6320, з електромагнітним (миттєвим) розчіплювачем можна використовувати лише як додатковий захист, т.к. вони довше спрацьовують, а відключення короткого замикання з наявністю струму витоку виконуватиме ПЗВ, що небажано;
- автомат повинен мати характеристику ;
- номінальний струм ПЗВ повинен бути більшим за номінальний струм АВ;
- уставка витоку ПЗВ = 10мА ;
- вибирати ПЗВ типу АСабо А. Це стосується і дифавтомату.
При виборі дифавтомата, він повинен бути з характеристикою і величиною витоку 10мА .
Скажу одразу, що таку модель важко знайти. Коли я замовляв його 20 років тому у Києві на складі, навіть там не знайшлося дифавтомата з такими параметрами. Я вирішив тимчасово взяти з характеристикою С16 , I?n=10мА, виробництва IEK.
Коли мені його привезли, він виявився розбірним і складався з двох частин: модульний автомат на 2 полюси С16 та диференціальний орган. Ці частини з’єднувалися довгими шпильками. Купивши потрібний двополюсний автомат В16, мені не важко було поставити його замість С16 .
Якщо не хочете зв’язуватися з переробкою, а відповідного дифавтомата немає, беріть окремо автомат та ПЗВ.
Інші характеристики дифавтомата дивіться в рекомендаціях щодо вибору захисних апаратів та ПЗВ.
У разі вибору пристроїв уважно вивчайте їх технічні характеристики. Раджу зробити вибірку основних параметрів попри всі запропоновані моделі як таблиці. Такий аналіз допоможе зрозуміти, що вам найкраще підійде.
Як працює реле контролю напруги: що важливо обов’язково враховувати
Усі чули про те, що в когось у багатоквартирному будинку згоріли телевізор, холодильник, комп’ютер, лампочки. Після цього виникають безрезультатні ходіння до енергокомпанії для відшкодування збитків. А хтось із вас, можливо, і сам постраждав…
Буває й гірше: пожежа у квартирі через загоряння електроприладу. Багато хто здогадався за заголовком, що причина полягає в перепадах напруги мережі живлення. Ось кілька прикладів із практики.
Через аварійну ситуацію в мережі 6 кВ виник перекіс напруги на декількох понижуючих трансформаторах 6/0,4 кВ. Трансформатори мали мікрорайон чисельністю близько трьох тисяч осіб.
Внаслідок перепадів напруги у мешканців згоріли телевізори, холодильники, комп’ютери та інші побутові пристрої. Достовірних даних масштабів ушкоджень немає, т.к. енергопостачальна компанія приховала всю інформацію. Відшкодування збитків ніхто не отримав.
В одній із квартир багатоповерхового будинку сталася пожежа. Він виник у вимкненому комп’ютері, у якого вилка була вставлена в розетку! За даними сусідів, перед цим у них спостерігалися стрибки напруги. Відшкодування збитків від енергокомпанії та ЖЕК власник квартири не отримав.

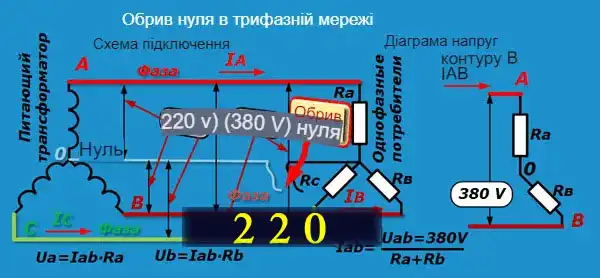

Перепади живлення відбуваються при обриві (відгорянні) нуля в мережі живлення. У цих випадках напруга в квартирах може «стрибати» від нуля до 380 вольт!
Перепади можуть виникати і при віддаленому замиканні фази на землю, що довго не усувається захисними апаратами.
Промисловістю було розроблено захисне реле напруги , яке налаштовується на заданий коридор допустимих значень. У разі відхилення напруги від норми воно відключає навантаження.
При відновленні енергопостачання реле із заданим користувачем витримкою часу включає навантаження. У таблиці 2 показані основні характеристики деяких реле напруги.
Таблиця 2
| Параметр | ZUBR | УЗМ-51М | УЗМ-16 | РН-111 | РН-111М | Vprotector | ||
| Верхня межа U (В) | 220-280 | 240-290 ступінчасто |
230-280 | 210-270 | ||||
| Нижня межа U (В) | 120-210 | 100-210 ступінчасто |
160-210 | 160-220 | 120-200 | |||
| T вимкнено. при перевищ. U(с) | ≤0,0 4 с | 0,2с при>265В 0,02с при>300В |
0.5c; при збільш. U на 30В t = 0,1с | 0.5c; при збільш. U на 30В t = 0,12с | 0,02с | |||
| T вимкнено. при знижений. U(с) | ≤1,2 при>120В 0,03с при<120В |
10с при<170В 0,1с при<100В |
12c; при зниженні Uна 30В = 0,1с | 12c; при зниженні Uна 60В = 0,2с | 1с (120-170В) <0,02с при <120В |
|||
| I ном. (А) | 16,25,32,40,50,63 | 63 | 16 | 16 | 16 | 20,32,40,50,63 | ||
| Рном. (КВт) | 3,5;5,5;7;8,8;11; 13,9 |
14 | 4 | 3,5 | 3,5 | 4,4;7;8,8;11;13,9 | ||
| U робітник. (В) | 100-420 | 80-440 | 80-440 | 400, короткочасно 450 | 100-420 | 100-400 | ||
| Повернення(с) | 3-600 | 360 або 10 | 5-900 | 5-900 | 5-600 | |||
| Перетин проводів (мм кв) | До 16 | До 35 | До 2,5 | До 3,3 | До 3,3 | 2,5;8;10;16;16 | ||
| Індикатор | 3-х розрядн. | ні | ні | ні | 3-х розрядн. | 3-х розрядн. | ||
Рекомендую виставляти параметри спрацьовування реле:
- нижній рівень 190÷200 В;
- верхня межа 245÷255 В;
- час увімкнення 2÷4 хв.
Рекомендації щодо вибору реле:
1) Абсолютна швидкодія при підвищенні напруги . Вимога спричинена тим, що підвищений потенціал негативно впливає на електроніку. Якщо підстрибнуло його значення, неважливо наскільки, значить сталася аварія в мережі живлення.
Чим більше перевищення, тим вища ймовірність пошкодження електроніки. Значить потрібне швидке відключення. За цим параметром відмінні показники у реле ZUBR та Vprotector (0,02÷0,05с).
2) Відносна швидкодія при зниженні напруги . Відносне означає не дуже швидке. Запуск будь-якого двигуна супроводжується пусковими струмами, що призводить до невеликого провалу напруги. Це триває частки секунди. Щоб реле не встигло спрацювати, потрібна затримка на відключення близько 1 сек.
Зниження напруги більше 1÷1,5 с означає аварію в мережі і вимагає відключення. Тривале зниження порядку 10÷12с небажане.
Уявімо таку ситуацію. Як захист застосовано реле УЗМ або РН-111 зі уставкою нижнього порога спрацьовування 190 В. Через аварію в мережі живлення відбувається провал напруги, наприклад, до 165 вольт, що викликає пуск таймера на відключення через 10-12 секунд.
Після провалу напруги через дві-три секунди автоматично включається холодильник або кондиціонер. Але при такому низькому значенні електродвигун компресора не запускається, а через його обмотки йтиме пусковий струм 5÷6I ном. двигуна. В результаті двигун йде в ступор.
Його щастя, якщо харчування не відновиться і РН, дорахувавши до 12 с, відключить харчування. Якщо напруга повернеться до цього моменту, то реле не відключить живлення. В результаті двигун компресора зупинений, але продовжує обтікатися великим пусковим струмом.
Рятує електродвигун лише пускозахисне реле компресора, що має додаткову затримку на відключення. Імовірність такого сценарію незначна. Мені незрозуміла логіка виробників реле напруги, які вибрали велике уповільнення при зменшенні нижньої уставки.
Я б поставив час відключення не більше 1-1,5с. При глибокому зниженні напруги час відключення УЗМ або РН-111 зменшується до 0,1-0,2с , що виправдовує його призначення. Реле ZUBR і Vprotector так само розбито на два ступені затримки при невеликому та великому зниженні напруги.
Дуже швидке вимкнення при неправильному виборі захисного автомата може пошкодити реле. Уявіть, що за КЗ напруга знизилася до нуля, а захисний автомат швидко не відключається.
Реле напруги починає відключати КЗ та згоряє, т.к. воно не призначене для цього. Тому, при виборі РН, в першу чергу, потрібно правильно вибирати захисний автомат, звертаючи увагу на його швидкодію. Особливо це стосується реле ZUBR або Vprotector, у яких час спрацьовування при зниженні напруги менше 0.03с і 0,02с відповідно.
3) Час увімкнення при відновленні напруги . Швидке відновлення живлення після знеструмлення також призводить до відмови пуску компресорних установок, які перебували в роботі до відключення.
Можете самі наочно переконатися у цьому. Витягніть з розетки вилку живлення, коли працюватиме холодильник, і вставте її знову через 2÷3 секунди. Компресор не запуститься. Звичайно, відразу ж потрібно висмикнути вилку живлення холодильника.
Пояснення просте, стиснутий хладон перешкоджає запуску компресора. Після вимкнення потрібна пауза 2-3 хвилини. Всі реле задовольняють цей параметр.
4) Пропускна здатність струму (потужності). Вибирається за заявленим навантаженням.
5) Можливість налаштування порога спрацьовування . Усі реле мають регулювання.

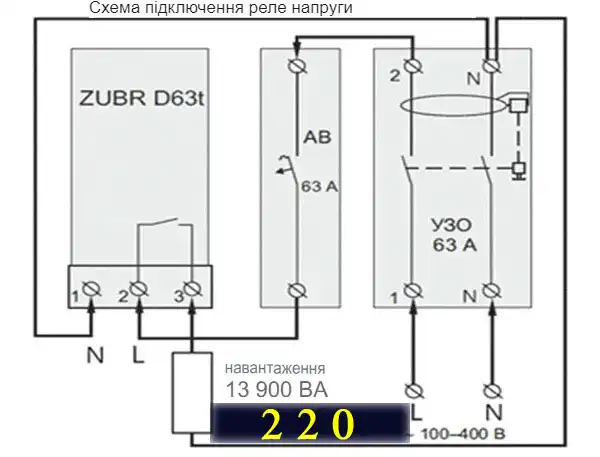

Як підключити реле напруги, яку схему вибрати для безпечної роботи
Деякі консультанти та виробники реле напруги у паспорті рекомендують схему підключення з використанням ПЗВ. Наприклад, виробник реле напруги ZUBR . На схемі нижче, взятої з паспорта першим джерела напруги LN показано електромеханічне ПЗВ.
Я застерігаю читача від такої схеми включення, т.к. у вас може бути електронне ПЗВ. Тим самим ви залишите його не захищеним від підвищеної напруги.
Якось на виробництві стався такий казус. Інспекція з пожежної безпеки наказала встановити ПЗВ на всі кондиціонери. Придбали пристрої виробництва ТДМ, доручили встановлення електрика, що перебуває у штаті підприємства.
Він поставив нам пристрій, не зваживши на полярність фаза-нуль. Робилося це взимку, і до свого кондиціонера мені не було справи. На початку весни я вирішив перевірити роботу пристрою: натискаю кнопку Тест, ПЗВ загарчало, відключило і зсередини пішов дим.
Виявилося, було переплутано полярність підключення, електрик не перевірив його під час монтажу. Я вирішив оглянути пристрій. На корпусі намальовано схему механічного ПЗВ. Розібрав, а всередині є платня підсилювача. Ось і вір цим схемам у китайських пристроях.
Моя вам порада: не спокушайте долю, ставте після вступного автомата першим реле напруги. Воно покликане захищати всю апаратуру без винятку перепадів напруги.
Нагадую, електронні ПЗВ чи дифавтомати обмежені за робочою напругою. Не забувайте, що перемонтаж до лічильника вимагає узгодження та подальшого пломбування щитка представником енергопостачальної компанії.
Після лічильника можна робити будь-які зміни схеми. Наводжу кілька типових варіантів схем підключення:
1). Економ: ввідний автомат на сходах (в будинку) чутливий до КЗ в мінімальному режимі, вибраний згідно з формулами 3-9 частини 1 →лічильник→реле напруги→ПЗВ→навантаження.
2). Бюджетний: вступний автомат на сходах (в будинку) загрублений до КЗ в мінімальному режимі, але чутливий до максимального струму КЗ → лічильник → реле напруги → дифавтомат або ПЗВ → однополюсні автомати, що відходять →навантаження.
Як виміряти струм витоку: 3 способи
Активна частина витоку залежить від якості ізоляції. Її створюють надрізи та пошкодження діелектричного шару, погано ізольовані скручування та з’єднання, заштукатурені в стіні, інші дефекти монтажу.
Ще є природний витік. Жили проводів та кабелів умовно становлять обкладку конденсатора. Другою обкладкою є стіна, в яку заштукатурений кабель. Ізоляція жил проводів разом із двома обкладками утворюють конденсатор.
Саме тому виникає ємнісний струм витоку, який посилається пункт 7.1.83 Правил пристроїв електроустановок. Це 10 мкА на 1 метр фазного дроту. Величина ємнісного витоку в основному залежить від товщини та матеріалу ізоляції.
Чим товщі ізоляція проводів, тим менше струм витоку. Практично він відсутній у проводах, прокладених у повітрі, наприклад, при монтажі проводки в плінтусах.
Існує щонайменше три варіанти протестувати стан ізоляції будинкової проводки.
Спосіб №1: замір мегаомметром
Це найпростіший метод з погляду безпеки. Він вимагає наявності приладу та мінімальних навичок його застосування. Мегаомметр заміряється тільки активний опір ізоляції.
Цього цілком достатньо для того, щоб дати висновок про стан проведення. Опір має бути більше 1 МОм. Далі прикидається довжина прокладеної у стіні електричної магістралі. Помноживши її на 10 мкА, виходить ємнісний струм або величина витоку.
Спосіб №2: замір міліамперметром
З розеток відключаються всі електроприлади, подовжувачі, вимикається освітлення. Викручуються лампочки, у яких вимикачі з вбудованим підсвічуванням. Потім у щитку відкидається та ізолюється нульовий виведення проводки.
У фазний висновок врізається міліамперметр, подається фазна напруга. Якщо фаза ніде не об’єднується через увімкнений прилад з нульовим провідником, міліамперметр покаже значення витоку фазного проводу Iут.ф.
Потім увімкніть будь-який електроприлад, значення витоку збільшиться приблизно в 2 рази. Це засвідчує правильність виміру, т.к. до фазного дроту додається нульовий, а витік подвоюється Iут.ф + Iут. N. _
Якщо вона не збільшиться, значить, вже є зв’язок фазного та нульового дроту. Можливо, ви не вимикали електроприлади. Струм витоку вважається за виразом:
Iут.= Iут.ф ≈ (Iут.ф + Iут.N)/2
Цим способом визначається повне значення витоку Iут , що враховує активну (R) та ємнісну (Х) складові. По ньому можна вибирати ПЗВ. Метод теж задля рядового користувача, т.к. вимагає навичок роботи у діючих електроустановках.
Спосіб №3: перевірка працездатності схеми завідомо справним ПЗВ
Їм користуються, якщо у вас довжина фазного дроту не перевищує 330-350 метрів. Просто поставте ПЗВ або дифавтомат на 10 мА , переконайтеся в правильному виборі.
Поширені запитання
Чим саме небезпечний електричний струм для людини і чому варто про це задуматися навіть у звичайній квартирі?
Електричний струм стає особливо небезпечним, коли проходить через тіло людини — він може викликати параліч дихання, зупинку серця або серйозні опіки внутрішніх органів. Причому смертельно небезпечними можуть бути струми навіть у межах 50–100 мА, якщо вони потрапляють у критичні ділянки тіла. Особливо небезпечні випадки виникають не тільки внаслідок дотику до відкритих провідників, а й через витоки струму в несправній побутовій техніці. І хоча сучасні будинки часто обладнані автоматикою, старі квартири з алюмінієвою проводкою чи підключенням через старі пробкові автомати залишаються в зоні підвищеного ризику. Саме тому доцільно звернути увагу на правильне налаштування захисту або викликати електрика у Львові терміново у разі будь-якої підозри на несправність.
Чи можуть старі автомати АЕ-1031 або ПАР реально забезпечити надійний захист у 2025 році?
На жаль, ні. Хоча багато таких пристроїв ще справні, вони не відповідають сучасним вимогам швидкодії. Автомати типу АЕ-1031 із тепловим розчіплювачем або ПАР із контактами з неякісного металу можуть надто довго затримувати відключення аварійного струму. Це в рази підвищує ризик пожежі в проводці або ураження людини. Навіть автомат із електромагнітним розчіплювачем має спрацьовування на струм, що в 12 разів перевищує номінальний, що занадто багато для побутових умов. Якщо у вашому щитку досі стоїть такий апарат, слід замінити його на сучасний модульний автомат із характеристикою C або B, підібраний відповідно до навантаження. Рекомендується також оновити весь щиток — або принаймні перевірити відповідність параметрів у мережі через заміну електрощитової у Львові.
Які помилки найчастіше допускають власники при виборі автоматів захисту?
Часто захисний автомат купується за принципом “аби не вибивало”, без розрахунку навантаження або короткозамикального струму. Багато людей не враховують тип навантаження — наприклад, індуктивне у випадку електродвигунів чи компресорів вимагає автомата з відповідною характеристикою (тип C або D), тоді як для звичайного освітлення вистачить типу B. Друга поширена помилка — установка занадто потужного автомата на слабку проводку. Це створює ілюзію стабільної роботи, але в разі КЗ не дає потрібного захисту. У результаті проводка гріється, втрачає ізоляцію й може загорітися. Щоб уникнути цього, слід або самостійно виконати розводку електрики з правильним підбором автоматів, або довірити справу кваліфікованому фахівцю.
Чому навіть нові модульні автомати можуть бути неефективними без правильного налаштування?
Купити новий автомат — лише половина справи. Його потрібно правильно підібрати за номіналом і характеристикою, перевірити параметри мережі: короткозамикальний струм, переріз проводів, довжину ліній та тип навантаження. Без урахування цих даних навіть сучасний автомат може не спрацювати вчасно або, навпаки, вибивати без причини. Наприклад, якщо в будинку стоїть бойлер, пральна машина, духовка, кондиціонер — сумарне навантаження може перевищити можливості навіть якісного автомата, якщо він неправильно підібраний. Також важливо дотримуватись балансу між автоматом і ПЗВ або дифавтоматом. Якщо щиток зібрано наосліп, без проектування, варто звернутись до фахівця для професійного налаштування електрозахисту під ваші потреби.
