Сучасні електричні модулі захисту вимагають точного дотримання умов експлуатації. Якщо при електромонтажі та налаштуванні ці умови порушені, то вони не відпрацюють під час аварії або хибно зреагують на найменші обурення.

Тому для електрика необхідно враховувати їх конструктивні особливості, правильно здійснювати підключення дифавтомата до однофазної мережі, враховувати конкретну схему безпечного заземлення.

Інакше дорогий складний пристрій, що поєднує функції ПЗВ та автоматичного вимикача, замість користі завдасть величезних неприємностей.

Загальна схема підключення дифавтомата до однофазної мережі: на що звертати увагу

Диференціальний автомат створений для заміни двох інших модульних захистів: автоматичного вимикача та одночасно пристрої захисного відключення (ПЗВ) . Місце його встановлення та схему врізання в ланцюги побутової проводки потрібно вибирати так, щоб забезпечити надійну ліквідацію будь-яких аварійних струмів:

• коротких замикань (КЗ);
• перевантажень;
• витоків через порушену ізоляцію.

Зверніть увагу, що модуль захищає тільки те обладнання, яке підключене до його вихідних клем. На інші ланцюги не реагує.

Для забезпечення умов надійного спрацьовування його встановлюють у квартирному щитку на вході живлення одного або кількох споживачів, забезпечуючи невеликий зазор повітря з корпусами інших захисних пристроїв.

Навіть невелика дистанція між модулями забезпечує відведення тепла від них за рахунок природної вентиляції, а дуже щільний монтаж впритул підвищує взаємне нагрівання, що призводить до передчасного спрацювання уставок.

Відразу треба добре уявляти, що диференціальний автомат — це захисний пристрій, створений за одним із двох принципів роботи на основі:

1. аналогової електромеханічної бази;
2. чи електронних компонентів.

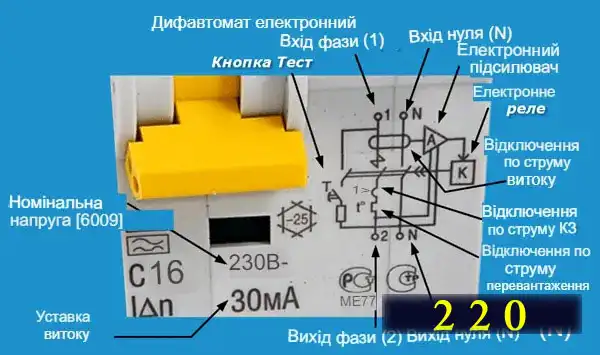

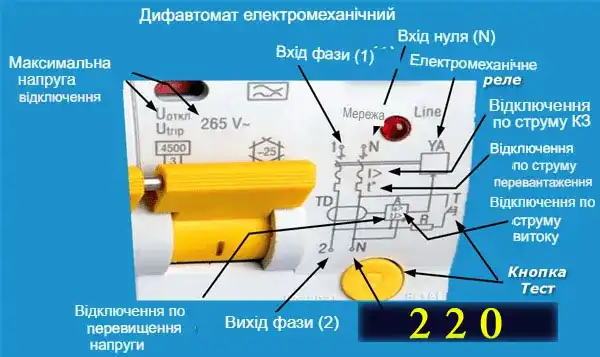

Ці конструкції виробник показує схемою прямо на корпусі свого виробу.

Забезпечення правильної роботи захисту можливе за суворого дотримання полярності підключення проводів живлення та навантаження на свої клеми. Вони позначаються прямо на корпусі та наведеній схемі для:

• вхідний ланцюг «1» – фазний провід, «N» – нульовий;
• вихідний ланцюга “2” – фазний провід, “N” – нульовий.

Вхід і вихід нуля позначено однаково, але його підключення повинне виконуватися у напрямку включення фазного дроту.

Конструктивні відмінності електронних та електромеханічних модулів по-різному впливають на надійність спрацьовування захисту у разі виникнення неординарних аварійних ситуацій.

Основний недолік електронних захистів

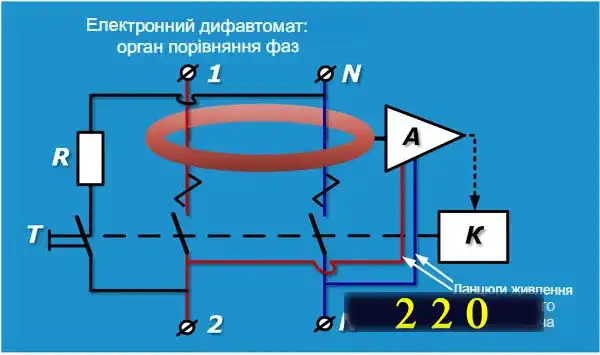

Електронний дифавтомат, завдяки масовому впровадженню роботів на виробництві, простіше у виготовленні та дешевше, що приваблює масового покупця. Але треба зважати на його особливість: для надійної роботи схеми електроніки потрібне оперативне харчування.

Воно береться від мережі 220 вольт. Від нього працює вбудований електронний підсилювач та реле. При обриві або відгорянні робочого нуля у трифазній схемі оперативне харчування зникає, а наш захисний модуль втрачає працездатність.

Це означає, що небезпечне перевантаження побутової мережі або величезний струм короткого замикання продовжуватиме згубний вплив на все підключене електроустаткування квартири.

Тому такі електронні модулі повинні резервуватися незалежними чисто механічними захистами.

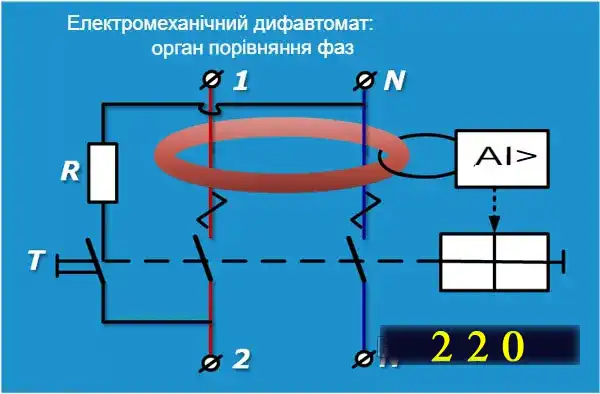

У чому перевага електромеханічного дифавтомата

Цей тип диференціального вимикача трохи складніше у виробництві. На його випуск витрачається більше зусиль. Він коштує дорожче. Однак надійність його спрацьовування однозначно вища.

Йому не потрібне оперативне харчування для роботи логічної схеми. Вона спрацьовує з допомогою зміни поточних аналогових сигналів.

Відгорання нуля у трифазній схемі ніяк не вплине на відключення аварійних струмів КЗ та перевантажень цим пристроєм.

До того ж частина цих захистів має додаткову функцію контролю максимального значення напруги мережі . При досягненні величини 265 вольт змінного струму автоматично знеструмлюються всі підключені споживачі.

Іншими словами, частина сучасних електромеханічних дифавтоматів наділена можливостями реле контролю напруги . А це ще один спосіб економії робочого місця в квартирному щитку або додаткове резервування захисту РКН.

Дифавтоматом можна захищати:

1. введення у житло;
2. групу приладів відповідального електроустаткування;
3. одиничну небезпечну лінію споживання, наприклад, електричний котел, водонагрівач, посудомийну чи пральну машину.

Захист введення: що впливає на правильне підключення

Через диференціальний автоматичний вимикач на вводі протікатиме струм сумарного навантаження від усіх підключених споживачів. Це позначиться на виборі його номінальних параметрів та захисних характеристик.

Як враховувати уставки максимально струмового захисту та відсічення

Вступний диф доведеться підбирати за номінальною величиною струму як звичайний автомат з урахуванням підбору конструкції за типом навантаження, що захищається, і вимог спрацьовування за частоковою характеристикою.

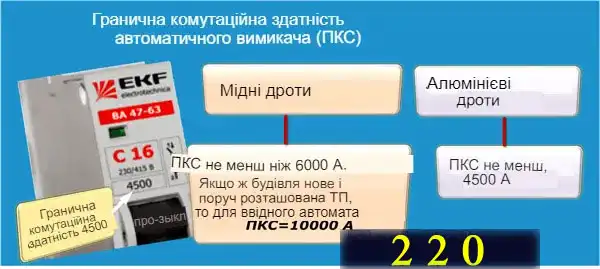

Потрібно обов’язково врахувати граничну комутаційну здатність його контактів.

У загальному ланцюзі струмових захистів, які будуть використовуватися із вступним дифавтоматом, має чітко проглядатися принцип їхньої виборчої роботи — селективність.

Виниклу аварійну ситуацію спочатку повинен відключати найближчий до місця пошкодження автомат і тільки при його відмові працює черговий ступінь струмового захисту.

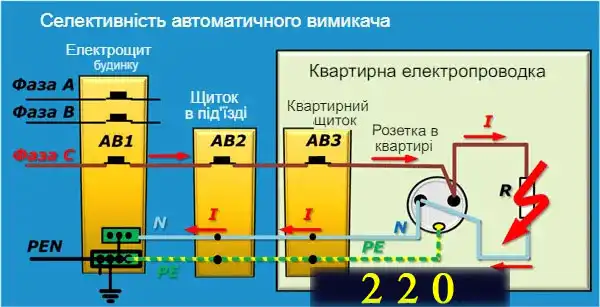

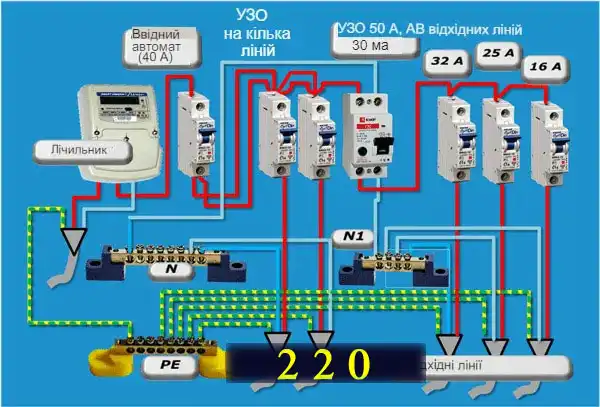

Наприклад, якщо не впорався зі своїм завданням АВ3 квартирного щитка, показаний на картинці, його роботу страхує черговий прилад: АВ2 щитка в під’їзді.

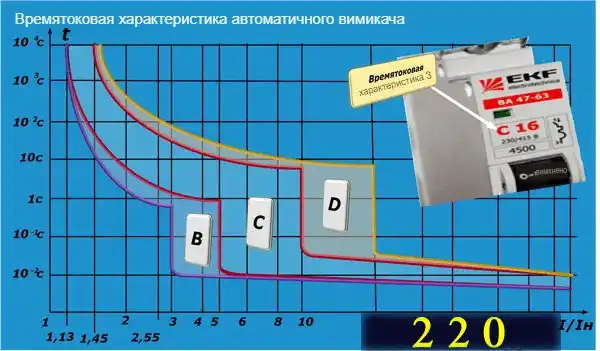

За цим принципом всі інші автомати, розташовані нижче за схемою після вступного дифавтомата, повинні мати більш відчутні уставки і спрацьовувати раніше його. Тоді вимикатиметься не вся квартира, а тільки та ділянка, де виникла несправність.

Як підбирати уставки струму витоку диференціального органу

На введенні будинку має сенс ставити диффавтомат із загрубленою до 100-300 міліампер уставкою спрацьовування органу порівняння фаз.

Як приклад можу навести АД12MS 2Р компанії IEK. Але, це лише один із варіантів виконання подібних захистів. Насправді їхній асортимент великий. Потрібно підбирати модуль під свої потреби з урахуванням сумарного струму витоків мережі.

Тільки в цьому випадку він виключить хибне зняття живлення з усієї схеми при випадкових і незначних ушкодженнях ізоляції у багатьох місцях розгалуженої побутової проводки.

А шукати їх у темряві без звичного освітлення та ще й часто — заняття не з приємних, та й марне. Простіше зробити поділ споживачів на групи та правильно налаштувати під них уставки захисту.

Одночасно вступний диф буде наділений функцією протипожежного ПЗВ, запобігати займанню будівлі від перегріву проводки, що важливо уявляти та виконати.

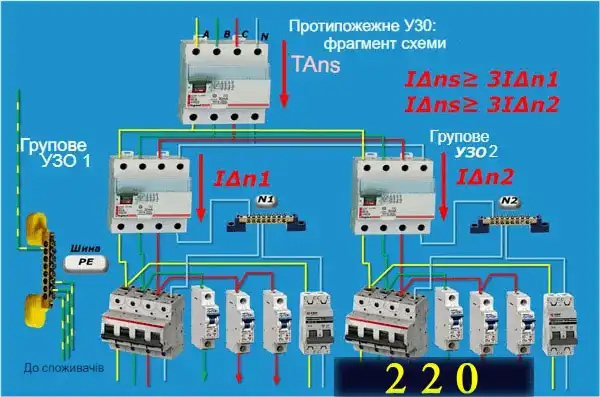

Схему побудови ієрархії уставок струмів витоків показую на прикладі підключення трифазного ПЗВ. Усі її принципи ідентичні використання дифавтоматів і однофазної побутової проводки.

4 особливості підключення диф модуля для захисту групи споживачів

Груповий диференціальний автоматичний вимикач необхідно підключати так, щоб його уставки (струмового відсікання, теплового розчіплювача та витоку) були мінімум на ступінь менше, ніж у вступного модуля.

Тоді він запобігатиме хибному спрацьовуванню вступного автомата, а сам додатково виконуватиме функції селективності.

Підключена до групового дифавтомата сумарне навантаження всіх споживачів має перевищувати його номінальний струм. Інакше він відключатиметься. Це питання продумуйте наперед.

Тут діють інші принципи, ніж при виборі та підключенні групового ПЗВ. Для нього вибір по номінальному струму може бути навіть більшим, ніж у вступного автомата.

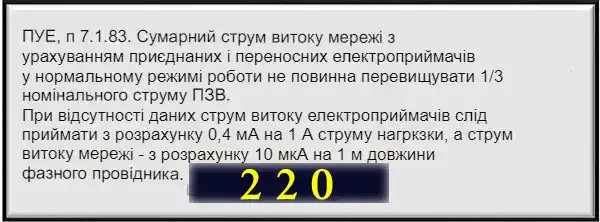

З уставками струмів витоків особливих складнощів немає. Диференціальний орган повинен налаштовуватися на спрацьовування в 30 міліампер для електричних приладів, що працюють у сухих приміщеннях та 10 або 6 – для вологих.

Довгі магістралі з проводки із зношеною ізоляцією можуть викликати часті відключення захисту. У цій ситуації безпечнішим рішенням буде повна заміна старої кабельної системи, ніж загрубування уставок, до якого найчастіше вдаються.

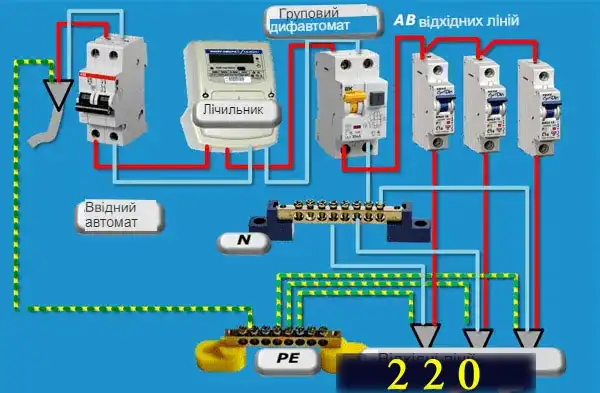

Схему підключення групового дифавтомата до споживачів в однофазній мережі наведено нижче.

Цей метод підключення дозволяє заощаджувати на кількості захисних модулів для приміщень з підвищеними вимогами безпеки, наприклад, об’єднувати дитячу кімнату, кухню, пральну машину в групу струму витоків.

Недоліком цього способу є те, що при виникненні струму витоку на будь-якій лінії, що відходить, диференціальний орган відключить їх усі. Доведеться шукати ушкодження методом виключення всіх навантажень із роботи та почерговим включенням кожного.

Та лінія, яка відключить дифавтомат, буде з несправністю. З нею доведеться розбиратися докладніше.

Захист та підключення одиночного споживача: на що звернути увагу

Використання одного дифа на кожен підключений електричний прилад – ідеальне рішення з точки зору електробезпеки, а також несправності.

Однак це витратний за грошима метод. До того ж, кожен модуль займає певне місце. Коли їх набирається багато, то доводиться створювати великий квартирний щит, а його теж десь треба розташовувати, привести у відповідність до дизайнерського задуму, вписати в інтер’єр приміщення.

Тому власнику варто добре прорахувати майбутню схему підключення, вибрати оптимальне рішення.

Будь-який варіант підключення дифавтомата як вступного, групового або індивідуального захисного модуля вимагає строгого розрахунку його електричних можливостей і точного обліку економічної доцільності.

Як підключення дифавтомата в однофазній мережі із заземленням підвищує електричну безпеку людини

Під заземленням побутової проводки розуміється спосіб її електричного з’єднання з контуром землі трансформаторної підстанції, що живить. Для цього використовуються різноманітні технічні рішення передачі електроенергії.

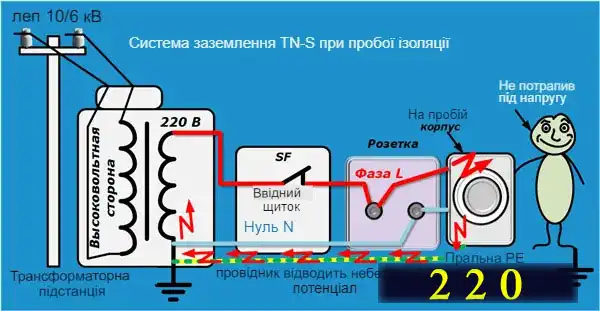

Загальноприйнята система заземлення, що позначається індексами TN-S, передбачає виділення окремої магістралі PE індивідуальною лінією від трансформаторної підстанції до кожного електричного споживача в будь-якій квартирі.

Інші системи заземлення, наприклад, TN-CS або ТТ теж працюють за цим принципом, але є модифікацією старої схеми TN-З створенням додаткового захисного контуру для протікання аварійного струму по землі.

Цей РЕ провідник виконує окрему, суто захисну функцію. З появою потенціалу фази на корпусі будь-якого побутового приладу через пошкодження опору ізоляції створюється замикання на землю. Аварійний струм великої величини швидко вимикається автоматичним вимикачем вступного щитка.

Однак не завжди пробій ізоляції супроводжується металевим коротким замиканням. Опір пробитої ділянки може обмежувати цей потенціал фази і за законом Ома створити струм витоку меншої величини, ніж обраний номінал.

Таке навантаження автомат просто не відчує, а пошкоджене обладнання залишиться у роботі.

Якщо ж разом із звичайним вимикачем буде стояти додаткове ПЗВ або цю схему замінить диференціальний автомат, ситуація зміниться.

Уставки диф органа цілком достатньо для того, щоб виявити витік струму з ланцюга фаза-нуль на захисний контур. Такий модуль спрацює, вимкне несправність, припинить небезпечну ситуацію.

Тому підключення дифавтомата в однофазній мережі із заземленням здатне захистити людину від впливу електричного струму через пробою ізоляції, що утворився.

Власнику квартири після цього просто треба буде з’ясувати причину відключення дифавтомата та усунути її.

Окремі господарі при спрацьовуванні захисту не шукають несправності, а йдуть шляхом найменшого опору: блокують або виводять із роботи захисний орган. Цим створюється небезпечна ситуація: напруга подається на ділянку із пошкодженою ізоляцією, а дифавтомат не здатний відпрацювати. Людина може потрапити під дію струму та отримати електротравму.

Чому підключення дифавтомата в однофазній мережі без заземлення може працювати не коректно і чи потрібно його ставити

З радянських часів побутове проведення всіх старих будівель працює за системою заземлення TN-C.

Вона заснована на тому, що в квартирах прокладалися не три, а лише два дроти для роботи електричних приладів. При передачі електроенергії по кабельним та повітряним ЛЕП теж не створювалася магістраль для захисного відключення.

При цьому економили на матеріалах та часі виконання монтажних робіт.

Для забезпечення безпеки в деяких випадках використовували занулення або застосовували розділові трансформатори у приміщеннях підвищеної небезпеки та ризиками отримання електротравм.

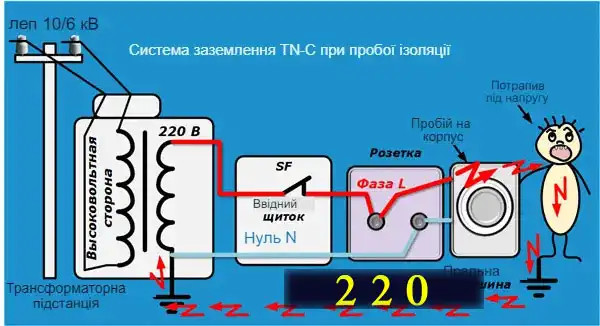

Система заземлення TN-C все ще діє у більшості житлових будівель нашої держави. Її небезпека полягає в тому, що при проби ізоляції побутового приладу, наприклад, пральної машини небезпечний потенціал фази проникає на корпус і нікуди не стікає.

Пральна машина стоїть на діелектричній підлозі, ізольована від землі. Коли людина, що має контакт із контуром заземлення, випадково торкнеться її корпусу, то через його тіло почне стікати небезпечний аварійний струм до нейтралі трансформаторної підстанції.

Чи відключить його автоматичний вступний вимикач — ще те питання, на яке немає однозначної відповіді. Так, якщо і відключить, то проблем вистачить з надлишком.

Тепер розберемо ситуацію, що відбувається, якщо до системи TN-C до квартирного щитка додатково підключено диференціальний автомат або ПЗВ.

При пробої ізоляції та проникненні потенціалу фази на корпус струм витоку може і не виникнути через високий діелектричний опір корпусу. Це найгірший випадок. А в кращій ситуації диф-орган його відчує і відключить напругу.

Розбираємо далі небезпечну ситуацію, коли уставка дифавтомата не забезпечує відключення аварійного режиму. Припустимо, що людина доторкнулася до корпусу з потенціалом фази і через його тіло пішов струм замикання на землю.

І тут підключення дифавтомата до мережі TN-C однозначно виправдано. Він відчує витоку та відключить харчування, чим врятує людину від подальшого впливу небезпечного струму.

Тільки тут постраждалий якийсь час перебуватиме під напругою. Цей період пов’язаний із технічними можливостями захисного модуля. Йому потрібно:

• виявити момент виникнення стікання струму фази на контур землі;
• обробити інформацію логічною схемою;
• відключити живлення розривом силового контакту.

Сумарний час всіх цих необхідних процесів відбувається не миттєво, а займає близько двох періодів синусоїди, залежить від конструкції захисного модуля та ступеня його швидкодії.

Знову ж таки треба розуміти, що найшвидші та надійніші захисту дешево коштувати не можуть за визначенням.

Виконуючи підключення дифавтомата в однофазній мережі без заземлення, ми не виключаємо ризики потрапляння людини під дію електричного струму під час виникнення аварійної ситуації. Проте захисний диф орган різко обмежує час перебігу аварійного процесу.

Приходимо до простого висновку.

Диференціальний автоматичний вимикач, встановлений у побутовій проводці, що працює за системою заземлення TN-C, здатний врятувати життя людини та зменшити шкідливий вплив електричного струму.

Як ви вирішуватимете це питання: ставити додатковий модуль захисту у стару проводку або не користуватися ним залежить тільки від вас. Ніхто зі сторонніх людей не піклуватиметься про вашу долю.

Поширені запитання

Яка конструктивна різниця між електронним та електромеханічним дифавтоматом і чим це важливо?

Електронні дифавтомати працюють лише при наявності електроживлення. У випадку обриву нульового проводу або проблем із напругою, модуль втрачає функціональність і не зможе зреагувати на витік або коротке замикання. Це особливо критично у трифазних мережах, де симетрія навантаження впливає на надійність захисту. Натомість електромеханічні модулі здатні функціонувати автономно, спрацьовуючи на основі змін струмів у фазі та нулі, навіть за відсутності живлення. Це забезпечує максимальний рівень безпеки. Для побутових умов, особливо там, де є вологі приміщення, правильним вибором буде саме електромеханічна модель. Якщо у вашій оселі вже встановлено заземлення і ПЗВ, варто перевірити, чи не дублюють вони функції один одного з новими дифавтоматами.

Чому дифавтомат важливо встановлювати правильно в контексті заземлення?

Встановлення дифавтомата без врахування схеми заземлення може спричинити помилкове спрацювання або повну втрату захисної функції пристрою. У мережах типу TN-C часто плутають нейтральний і захисний провід, що неприпустимо при використанні сучасних модулів. Якщо заземлення відсутнє або виконане некоректно, при витоку струму на корпус приладу дифавтомат може не виявити небезпеки. Така ситуація загрожує не лише виходом обладнання з ладу, а й ураженням електричним струмом. У випадку виникнення складнощів із визначенням типу заземлення або правильного розміщення автоматів, доцільно замовити електромонтаж під ключ, який врахує всі технічні вимоги.

Як вибрати уставку струму витоку: 10, 30, 100 або 300 мА — що це означає на практиці?

Уставка струму витоку — це чутливість пристрою до несанкціонованого перетоку струму. Найбільш поширеним для побуту є значення 30 мА, оскільки воно забезпечує оптимальний баланс між безпекою та стійкістю до хибних спрацювань. Для захисту на вводі рекомендують встановлювати модулі з уставкою 100 або навіть 300 мА, щоб не відбувалося аварійного відключення при сумарних витоках у великій мережі. Натомість для ванної кімнати чи кухні варто ставити модулі з нижчим значенням — 10 мА. Усе залежить від конфігурації вашої електромережі та типів споживачів. Також важливо пам’ятати, що неправильне поєднання номіналів може призвести до відсутності селективності — а це ризик відключення одразу кількох приладів або навіть усієї квартири. У таких випадках не завадить консультація фахівця, якого можна знайти через розділ ремонт електропроводки на сайті.

Яка конструктивна різниця між електронним та електромеханічним дифавтоматом і чим це важливо?

Електронні дифавтомати працюють лише при наявності електроживлення. У випадку обриву нульового проводу або проблем із напругою, модуль втрачає функціональність і не зможе зреагувати на витік або коротке замикання. Це особливо критично у трифазних мережах, де симетрія навантаження впливає на надійність захисту. Натомість електромеханічні модулі здатні функціонувати автономно, спрацьовуючи на основі змін струмів у фазі та нулі, навіть за відсутності живлення. Це забезпечує максимальний рівень безпеки. Для побутових умов, особливо там, де є вологі приміщення, правильним вибором буде саме електромеханічна модель. Якщо у вашій оселі вже встановлено заземлення і ПЗВ, варто перевірити, чи не дублюють вони функції один одного з новими дифавтоматами.
