Ця тема є досить складною. У базовому курсі університету для підготовки інженерів їй приділяється багато годин. Я ж описую питання, як працюють польові транзистори коротко і спрощено.

Моє завдання полягає в наступному: дати цю інформацію так, щоб будь-який новачок із середньою освітою, який не прогулював уроки фізики, зрозумів принципи роботи полевиків (англійська назва field-effect transistors), міг знайти несправності в електронній схемі та надійно усунути пошкодження.

Наразі польові транзистори масово працюють у сучасній цифровій техніці та успішно витісняють з електронних пристроїв своїх біполярних попередників.

Принципи роботи польових транзисторів в електронних схемах: спрощена інформація

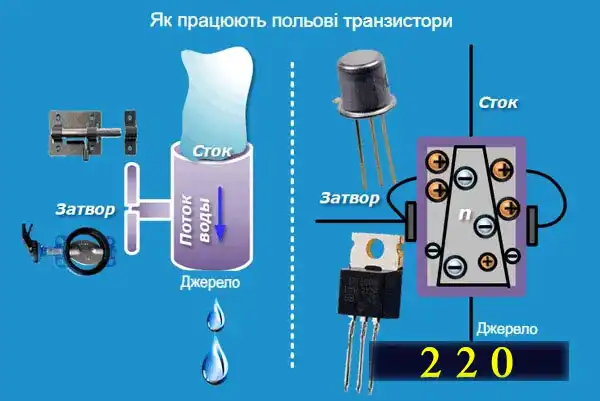

Всі складні процеси електроніки зручно представляти на прикладі звичайного водопровідного крана з рукояткою, яка дозволяє перекривати воду або регулювати її натиск від дуже тонкого струменя (текти) до максимально сильного потоку, що проходить.

Показав це примітивною картинкою, на якій:

• вхідний патрубок із напором названий стоком;
• місце виходу води (витікання) позначено витоком;
• рукоятка керування або вентиль зі штоком – затвор.

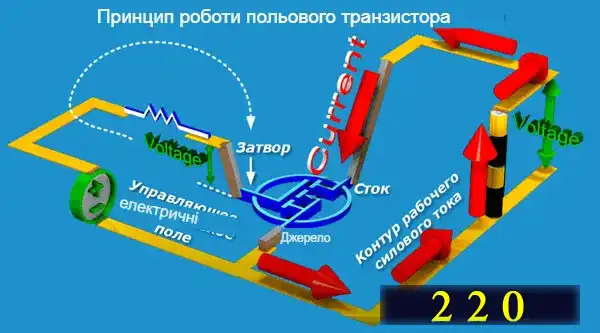

Аналогічно працює аналізована нами електрична схема польового транзистора. Тільки в неї між стоком та витоком прикладена основна постійна напруга. Цю область називають каналом. Він виконаний із напівпровідника певної структури:

1. n-типу (переважають електрони – носії негативних зарядів);
2. p-типу – із надлишком позитивних дірок.

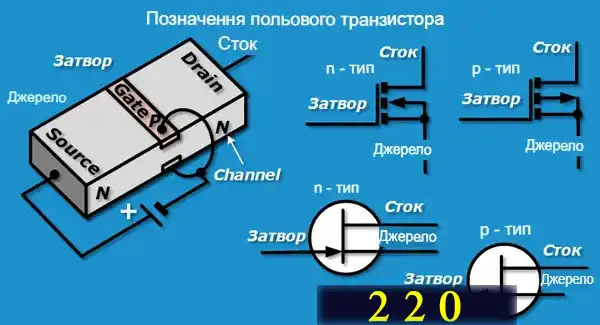

На кресленнях ці висновки є одним із наступних образів.

На позначенні затвора треба звертати увагу на напрямок стрілки. У напівпровідників n-канального типу вона спрямована на затвор, а з p-провідністю – у протилежний бік.

Будь-який field-effect transistors є напівпровідником, причому керованим. Це означає, що він пропускає через себе навантаження виключно в один бік, а протилежний рух електричних зарядів завжди заблокований.

Рух струму через напівпровідникові переходи завжди спрямований від стоку до витоку, як і води у крані. Це важливо запам’ятати.

Функції закриття або відкриття крана (затвора), а також роль регулювання сили потоку електричних зарядів покладені на затвор. Тут діє відомий усім закон Ома :

I=U/R

Опір середовища каналу управляє навантаженням, але в нього діє прикладений ззовні потенціал.

Іншими словами: енергія електричного поля, прикладена до затвора, змінює опір внутрішніх напівпровідникових переходів і впливає на величину струму у вихідний силовий ланцюга.

Слово «поле» тут знакове . Воно визначило цілу низку транзисторних виробів, які працюють за цим принципом управління.

Потенціал електричного поля регулює величину опору через силовий напівпровідниковий шар (канал), закриваючи/відкриваючи транзистор або змінюючи струм через нього.

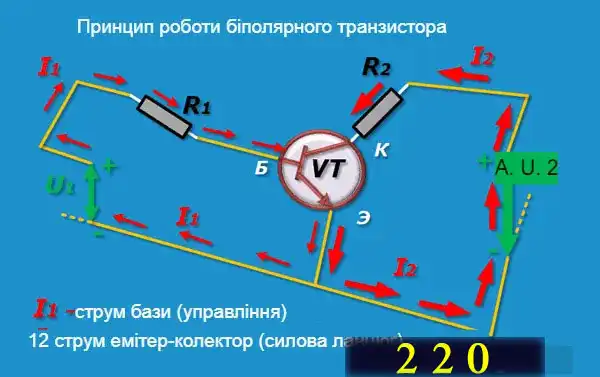

Аналогічно управляються біполярні транзистори (БТ).

Тільки у них силовий ланцюг утворений меду колектором та емітером, а схема управління працює від струму, утвореного додатком напруги між базою та емітером. У БТ своя система позначення висновків, але ті ж два внутрішні контури (силовий ланцюг та ланцюжок її регулювання).

Загострюю увагу: при тому самому напрузі між входом і виходом польового транзистора (стік-витік) потенціал на затворі змінює електричний опір вбудованих напівпровідникових переходів.

Причому відбувається це за одним із передбачених заздалегідь сценаріїв. Про них я послідовно розповідаю далі.

Як влаштований польовий транзистор: 6 типів – коротка інформація

Розібратися з конкретним польовиком і зрозуміти його структуру нам допоможе класифікація, наведена на малюнку нижче, де структуровані їхні види.

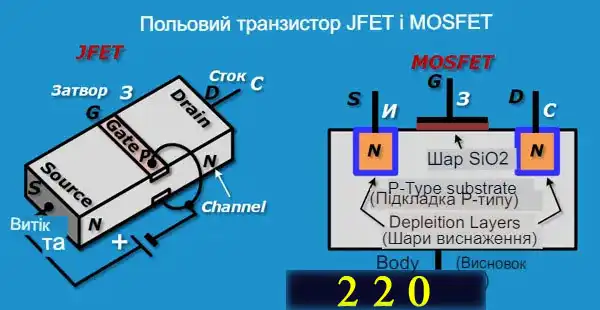

JFET та MOSFET мають різну структуру. У JFET затвор (Gate) безпосередньо вбудований у поперечний переріз каналу, працює як управляючий pn перехід.

У мосфету:

1. є додатковий четвертий висновок, з’єднаний внутрішнім зв’язком із корпусом. При підключенні до зовнішніх ланцюгів вони не користуються;
2. зону виведення затвора відокремлена шаром діоксиду кремнію (діелектрика) від напівпровідника каналу. Він працює як пластина конденсатора з ємнісним зв’язком. За рахунок цього доопрацювання його і називають «із ізольованим затвором» або МДП, МОП транзистор.

МДП позначає метал-діелектрик-напівпровідник, а МОП – метал-оксид-напівпровідник. Різниця між ними для електрика-початківця не істотна, практично відсутня.

На схемах мосфет та джифет позначаються різними способами. MOSFET креслиться з:

1. четвертим висновком, що нікуди не підключається;
2. затвором, відокремленим від основного каналу.

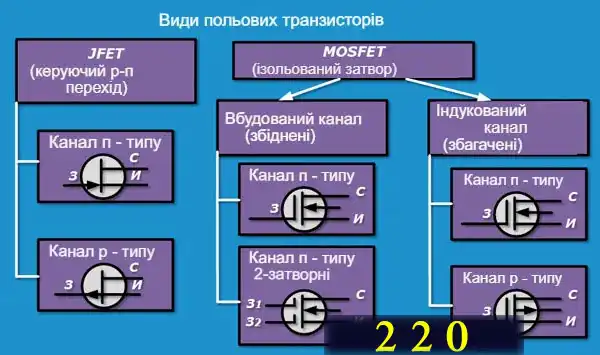

Мосфети виробляються з різними підкладками (каналами), які можуть бути збідненими чи збагаченими основними носіями заряду.

Більш детально розмальовувати і описувати відмінності кожного типу цих напівпровідників для електрика-початківця я не буду: немає великого сенсу.

Нижче наводжу типові графіки їх роботи. Вони дадуть загальне уявлення про поведінку, а конкретні дані вам треба буде брати з датасіту – технічної документації.

Сила струму, що протікає через стік, залежить від прикладеної напруги між затвором і витоком, а також від навколишньої температури.

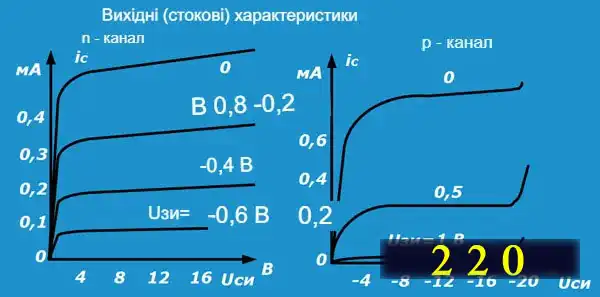

Вихідні стокові характеристики струму залежать від величини прикладеної напруги між стоком-витоком та затвором-витоком.

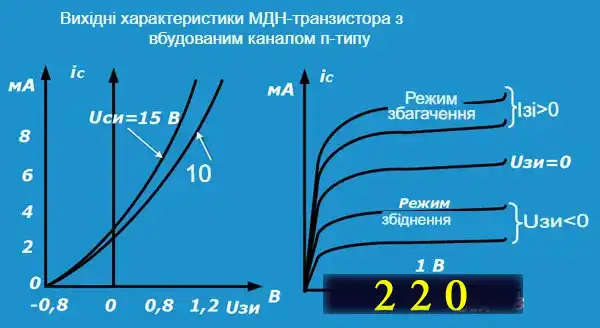

Так працює МДП-транзистор із вбудованим каналом. Крутизна струму збільшується у разі зростання напруги Uсі, Uзі.

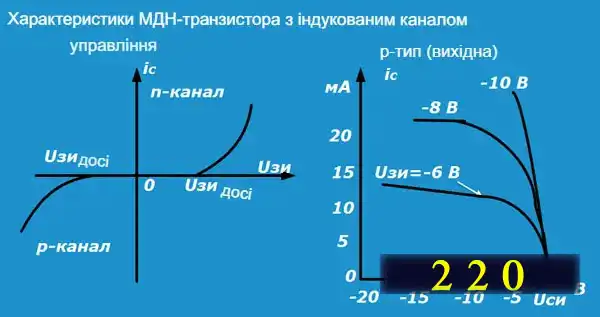

А тут характеристики транзисторів із індукованим каналом.

Перед будь-якою перевіркою кожного транзистора необхідно уточнювати його технічні можливості заводської документації.

Такі графічні зображення та залежності процесів електротехніки, завдяки наочності, мають кращу інформативність.

6 особливостей роботи електронних пристроїв із MOSFET

Останнім часом у нас все частіше працюють польовики типу мосфети з каналом будь-якої провідності.

Коротко проаналізуємо подібну схему та її властивості.

Нюанс №1: у яке плече включати навантаження

При повністю відкритому напівпровідниковому переході між стоком і витоком створюється дуже маленький опір у десятки або сотні міліом (R _откр ), що утворює низьке падіння напруги на цій ділянці (I _н · R _откр ), де I _н – величина струму навантаження.

Потенціалу напруги, що подається на затвор, може вистачити для повного відкриття напівпровідника. Тому навантаження включають вище з боку стоку в полевику n-типу, а витоку – у p-типу при живленні схеми від одного джерела.

Якщо ж у пристрої використовуються додаткові джерела напруги, то цієї вимоги дотримуватися не обов’язково.

Нюанс №2: хитрощі підключення польовика до мікроконтролерів

Для надійної роботи MOSFET необхідно між його затвором та витоком (gate-source) подати граничне значення напруги, яке вказується в датасіті. Зазвичай воно становить близько 10 вольт. Все ж таки цифрові пристрої працюють до п’яти: їх живлення недостатньо, потрібно додати рівень.

Вирішити проблему можна одним із трьох способів:

1. ключем із біполярними транзисторами подається необхідне харчування на затвор;
2. підключити спеціальний драйвер (мікросхему) для формування сигналу керування. Вони створені як для верхнього, так і для нижнього плеча з урахуванням навантаження. Причому у драйвері верхнього плеча часто застосовується схема збільшення вихідної напруги;
3. використовувати спеціалізований полевик низького рівня відкриття (logic level). Однак придбати його буває проблематично.

Нюанс №3: як уникнути впливу електричних перешкод

Поява будь-якого потенціалу перешкоди на виведенні транзистора часто призводить до його несанкціонованих перемикань та порушення алгоритмів роботи електроніки.

Тому затвор завжди «притягують» до харчування чи землі через певний опір навіть за підключенні через микроконтроллер. Його не можна залишати у вільному стані, доступному для проникнення сторонніх перешкод.

Нюанс №4: боротьба з кидком струму при включенні

Природна наявність ємності на виведенні gate призводить до «кидання струму» при кожному відкритті транзистора. Це може призвести до виведення з ладу напівпровідникового переходу.

Проблема вирішується запровадженням у ланцюжок затвора резистора достатнього номіналу. Однак підбирати його величину необхідно з урахуванням часу відкриття ключа.

Нюанс №5: запобігання кидку струму при відключенні індуктивних навантажень

Захисний швидкодіючий TVS-діод, паралельно увімкнений між витоком і стоком, надійно шунтує імпульси, що створюються відключенням індуктивних навантажень.

При роботі на високих частотах мостових або напівмостових схем імпульсних блоків живлення або індукційних нагрівачів варильних панелей на виведення стоку зустрічно підключають діод Шоттки, що блокує паразитний діод, бо він збільшує час закриття, що може призвести до пошкодження напівпровідника.

Нюанс №6: додатковий захист MOSFET

Безпечна робота високошвидкісного високочастотного ключа в режимі перемикання потужних індуктивних навантажень забезпечується його підключенням до снабберних ланцюгів. Вони:

1. замикають він апериодические струми, створювані перехідними процесами;
2. знижують нагрівання напівпровідників;
3. захищають полевик від несанкціонованого відкривання під час швидкого зростання напруги між стоком та витоком.

3 варіанти створення схем на польовому транзисторі

Вам може зустрітися конструкція:

1. ключа, що підключає або відключає навантаження за командою або зовнішнім сигналом;
2. регулятора, керуючого різними режимами приводу;
3. підсилювача потужності чи акустики.

Як працює ключ на польовому транзисторі J-FET чи MOSFET: 4 переваги

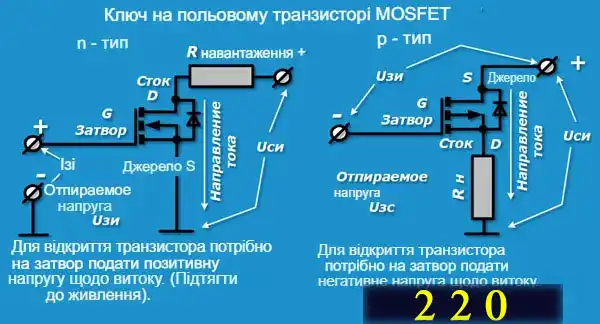

Ключовим режимом вважають такий стан вихідного ланцюга напівпровідникових переходів, коли його опір супроводжується одним із двох критичних значень:

1. збільшеним, що блокує протікання електричного струму;
2. низькоомним, що добре пропускає навантаження.

Вироби, створені на основі ключа, оперують світильниками, нагрівачами, блоками живлення, зарядними пристроями та іншими електричними приладами підвищеної потужності.

Транзистори з конструкцією J-FET з’явилися першими. Вони мають менш складну структуру, ніж MOSFET, але також створюються з каналами n- або p-типу. Їх часто використовують для експлуатації у ключовому режимі вимикача. Розберемо роботу з прикладу n-канального модуля.

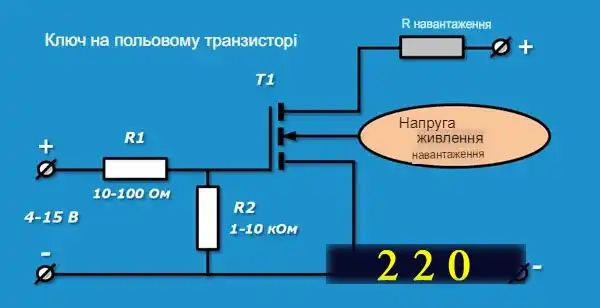

Для відкриття такого ключа достатньо подати потенціал напруги на затвор до початку, а для закриття — зняти.

Резистором R1 обмежується струм при відкритті ключа, викликаний перехідними процесами. Без нього може згоріти напівпровідниковий перехід. Величина від 10 до 100 Ом підбирається при налагодженні, але особливо критична.

Завдання R2 – “підтягнути” потенціал затвора ближче до початку, коли потрібно надійно закрити польовий транзистор, а затвор знеструмлений. Номінал уточнюється під час налагодження.

Польовий J-FET транзистор вибирають з n-канальних моделей за потужністю, навантаженням і значенням напруги, що управляє:

• для напруги до 7 вольт підходять логічні польовики на 3,3÷5 В. Їх можна випаяти зі старих комп’ютерних плат;
• для роботи з живленням 7÷15 В підходять моделі IRF540, IRF630, IRF730 та їх аналоги.

При необхідності перемикання великих потужностей звертайте увагу на величину опору відкритого переходу сток-витік. Чим воно нижче, тим менше нагріватиметься напівпровідник при підвищених струмах.

4 переваги ключів на польових транзисторах:

1. висока швидкість комутацій, що перевищує роботу навіть пристроїв відсікання з біполярними аналогами;
2. економічність, що з дуже малим опором відкритих напівпровідникових переходів. На них відбувається низьке падіння напруга та незначне нагрівання навіть при потужних навантаженнях (слабке тепловиділення);
3. довговічність за дотримання правил експлуатації;
4. безшумність перемикань та регулювань.

Їхній основний недолік – здатність роботи тільки в ланцюгах постійного струму. Але його успішно оминають виробники за рахунок хитрих конструкторських прийомів та інженерних рішень.

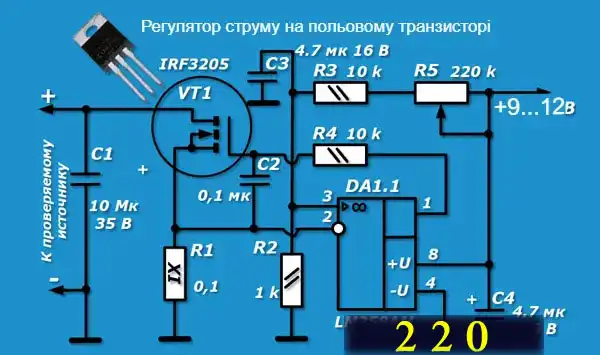

Регулятор струму на польовому транзисторі – принципи роботи для новачків

Питання плавного регулювання навантаження в різних джерелах харчування успішно вирішуються застосуванням потужних транзисторів польового типу. Як приклад наведу схему пристрою, випробувану в лабораторії журналу Радіо І Нечаєвим та опубліковану ним у номері 1 за 2005 рік.

Усі тонкощі роботи, налагодження та склад комплектуючих елементів там добре викладені. Схема доступна для повторення в домашніх умовах навіть електриками-початківцями при електромонтажі.

Привів її тому, що в ній не тільки стабілізовано вихідний струм через сток-витік, який може досягати 110 ампер, але MOSFET IRF3205 надійно працює при напрузі до 55 вольт і потужності, що розсіюється 200 ват.

Тут Мосфет IRM3205 працює спільно з операційним підсилювачем LM358AM. Вони утворюють регулятор струму з негативним зворотним зв’язком.

Підсилювач потужності на транзисторі: 4 принципи роботи

Ремонт підсилювача звуку або потужності часто пов’язаний із заміною несправного транзистора, який може працювати за різною технологією. Тому їх потрібно знати. Коротко зупинюся тільки на чотирьох, найпопулярніших.

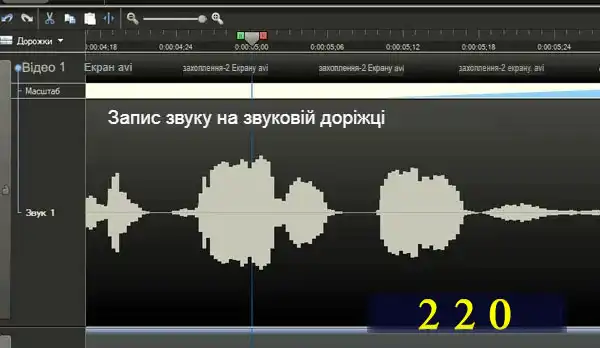

Усі схеми на напівпровідниках мають одну серйозну проблему. Якщо поглянути на осцилограму запису звуку, то ми побачимо сигнал, що змінюється у позитивному та негативному напрямку щодо центральної осі координат.

А наш керований діод (біполярний чи польовий) здатний пропускати струм виключно в один бік. Протилежний напрямок він блокує. Значить, половина сигналу з негативною формою буде банально обрізана.

Тому виробники створюють свої підсилювачі з різною логікою виправлення цієї вади.

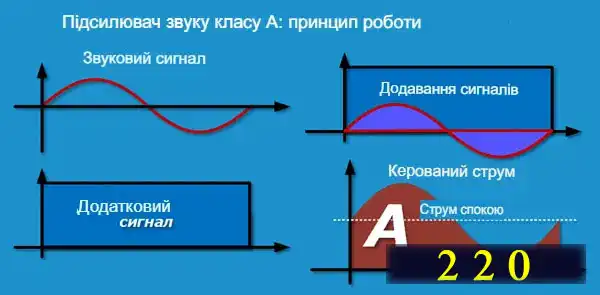

Як працює транзистор в підсилювачі класу А – добавка напруги

Ця технологія найстаріша і досі працююча. У ній вихідний звук обробляється спеціальним чином.

Під нього підбирається додатковий сигнал постійної величини, що трохи перевищує подвійну амплітуду вихідного змінного джерела. Після цього вони підсумовуються.

При цьому позитивна напівгармоніка просто складається з додатковим сигналом, збільшуючи напругу, а негативна – віднімається, зменшуючи її за тим самим законом.

Результат складання двох сигналів подається на затвор польовика, який формує керований струм, що подається на динаміки акустичної системи.

Якщо придивитися до першого та останнього графіка, то видно, що щодо струму спокою всі пропорції амплітудних відхилень пропорційно витримані.

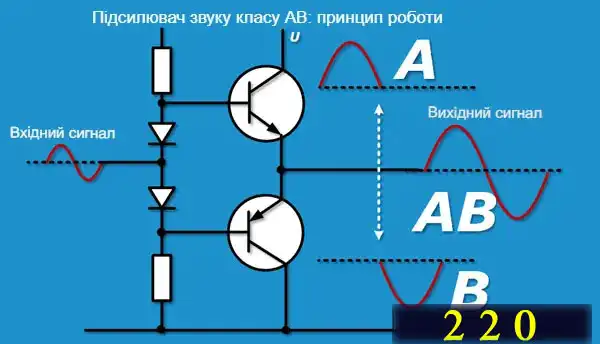

Як працює транзистор у підсилювачі класу AB – дзеркальне відображення

Технічне рішення цієї збірки полягає у використанні двох транзисторів, кожен з яких індивідуально обробляє свою напівхвилю вхідного сигналу: позитивну чи негативну.

Один канал працює за технологією А, другий – віддзеркалює за B. На середній вихідній точці обох модулів вони складаються. Виходить посилений вхідний сигнал, що пропорційно повторює форму вхідної величини.

Ця схема менше витрачає енергії під час роботи, але кожен запуск будь-якого транзистора після закритого стану пов’язані з невеликою тимчасової затримкою. Вона усувається невеликим прискоренням під час включення з допомогою зміщення напруги.

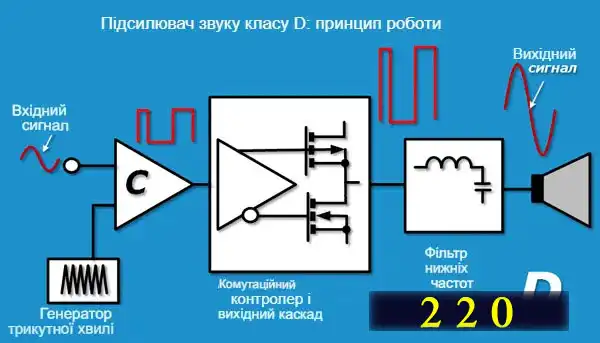

Як працює транзистор в підсилювачі класу D – широко імпульсна модуляція

Технологія ШІМ дозволяє виконати посилення максимально просто та ефективно.

Генератор трикутної хвилі виробляє НВЧ імпульси в сотні МГц. У компараторі вони модулюються формою вхідного аналогового сигналу з рівною амплітудою, але різною тривалістю.

Комутаційний контролер своїм вихідним каскадом із двох швидкодіючих мосфетів їх посилює. Потім демодулюючий фільтр нижніх частот з дроселів і ємностей перетворює цифровий сигнал на посилений аналоговий, видаляючи з нього як несучу частоту, так і супутній їй В/Ч шум.

Оскільки тут польовий транзистор працює на одній частоті та амплітуді, його режим набагато простіше, ніж у регуляторі струму. Він стає точно прогнозованим.

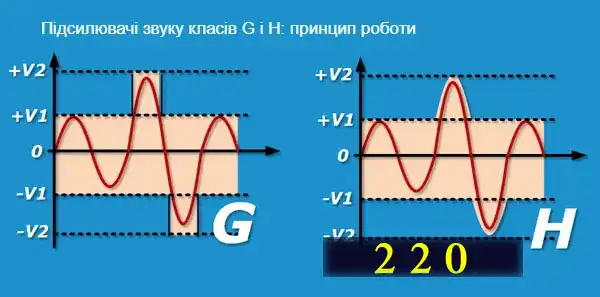

Як працює транзистор в підсилювачах класу G і H – 2 режими заощадження енергії

Базова схема побудована за принципами, описаних для класу АВ. Але тут забезпечується більш економний режим, коли основне живлення створюється рівнем напруги (+V1÷-V1), що відповідає середній межі гучності.

Одночасно рівень вхідного звуку відстежується автоматикою, а коли виникає необхідність підняти напругу, цей процес здійснюється за рахунок роботи зворотного зв’язку. Блок живлення починає працювати в межах (+V2÷-V2).

У класу G подача та зняття додаткового живлення відбувається стрибком, коли імпульс має форму прямокутника. Підсилювачі класу H працюють економніше. Їхній імпульс повторює форму посиленого сигналу. Їхня схема, природно, лише трохи зросте і ускладнюється, але споживання енергії зменшується.

Як паяти польові транзистори правильно та безпечно: 5 порад

Рекомендую новачкам на це питання звернути найпильнішу увагу. Тоді розчарування від зробленої роботи у вас не виникне.

Де захована засідка чи чим небезпечна статика для електроніки

У повсякденному житті статичну електрику ми відчуваємо рідко, наприклад, при розчісуванні волосся пластиковим гребінцем, виході з автомобіля після поїздки або в деяких інших випадках.

Зазвичай статика завдає нашому організму невеликих неприємностей, які просто дратують. Але з напівпровідниками справи інакше.

МОП транзисторів має дуже тонкий шар ізоляції між затвором і матеріалом каналу. Він утворює ємнісний зв’язок затвор-витік, затвор-стік. Причому сам діелектрик створює цей ефект, працюючи як ємність.

Ми знаємо, що будь-який конденсатор випускається для роботи під певною напругою. Якщо його перевищити, відбувається пробій ізоляції. Для пошкодження оксидної плівки польові зазвичай достатньо десятка вольт, а іноді й менше.

Тепер показую фотографіями які небезпеки ми можемо створити своїми руками для транзисторів, якщо не дотримуватимемося правил їх паяння.

Я взяв свій улюблений трансформаторний паяльник Момент , увімкнув його шнур живлення в розетку, але кнопку включення не натискав. Один кінець дроту мультиметра через крокодил посадив на жало, а другий просто притулив до пальця. Встановив режим вольтметра змінного струму.

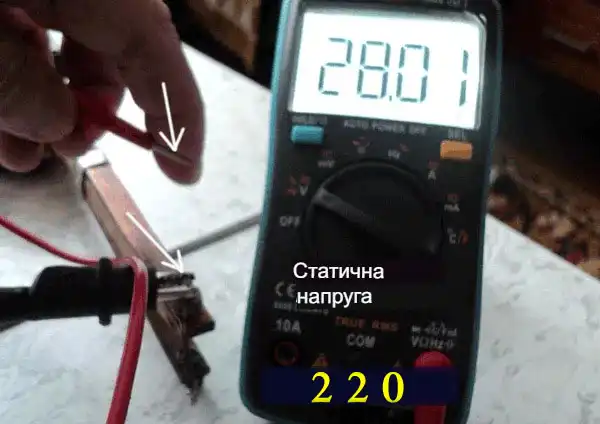

Прилад вказує 28 вольт. Ось такі наведення створюються навіть за знеструмленого трансформатора.

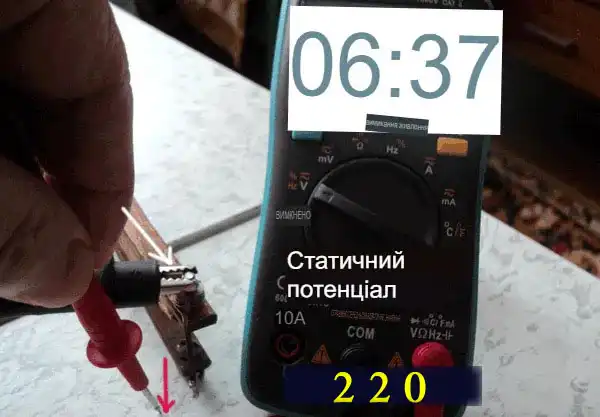

Продовжую експеримент. Чорний щуп залишив на колишньому місці, а червоний притулив до діелектричної поверхні табуретки, де розміщені всі прилади.

Майже 6,4 вольти. Коли відокремив червоний щуп повітряним простором, свідчення стало взагалі 8 вольт.

Адже це абсолютно випадкові виміри, результати яких залежать від безлічі факторів, що означає: напруга може бути значно більшою або меншою .

Ми можемо навіть не відчувати цієї статики, але її випадковий розряд здатний випалити тонкий напівпровідниковий перехід кристала.

Щоб цього не допустити важливо дотримуватись обов’язкових рекомендацій.

Як уникнути прихованої небезпеки та безпечно працювати паяльником: 5 рекомендацій

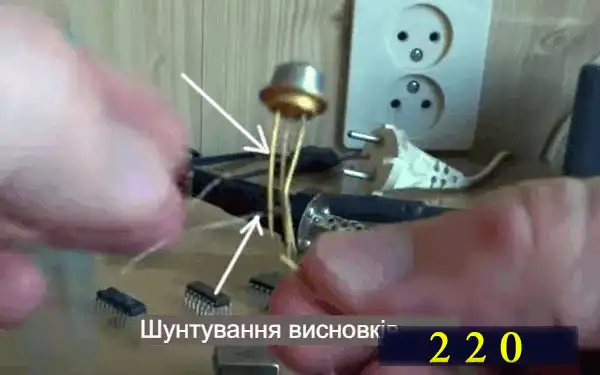

Порада №1: шунтування висновків

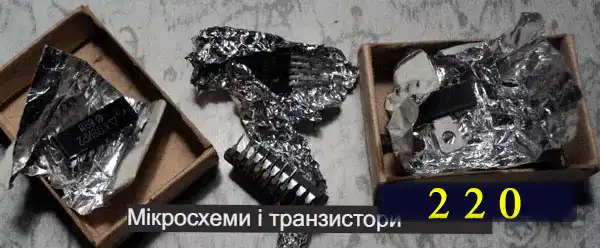

Виключити пошкодження напівпровідникових переходів при зберіганні та роботі можна вмістом мікросхем, транзисторів, виробів інтегральної електроніки у шарі фольги.

Аналогічний результат, зокрема, виходить, якщо обмотати контакти їх висновків тонким мідним дротом без ізоляції.

Порада №2: зняття статики з працюючого обладнання

Працювати найкраще професійною паяльною станцією із заземленим наконечником. Якщо її немає, то заземліть окремими провідниками жало паяльника та монтажну плату. Висновки транзистора зашунтуйте тонким дротом, який буде знято після паяння.

Зняти небезпечний потенціал статики з пінцету та інструменту, яким працюватимете, дозволяє заземлюючий браслет на руці чи іншій частині тіла. Його опір у 1 МОм виключає можливість небезпечного статичного розряду.

Порада №3: ​​підготовка робочого місця

Сухе повітря північних широт, особливо взимку, сприяє накопиченню статики на навколишніх предметах. Зволожувачі та миття повітря успішно борються з цим явищем.

Антистатичний килимок відразу надійно знімає статичні потенціали, вплив електричних перешкод з навколишнього середовища.

Порада №4: професійні суміші

Спеціальний флюс марки FluxOff не тільки чудово змиває каніфоль та сліди від корозії, але реально прибирає статику. Їм досить просто змочити платню.

Порада №5: швидка пайка

Вибирайте мінімально необхідну потужність паяльника, але працюйте швидко. Досвідчені ремонтники примудряються розігріти жало, взяти припою, знеструмити паяльник і потім припаяти деталь на місце.

Частина сучасних мікросхем і транзисторів має захист від статики, але це не скасовує необхідності дотримуватися правил безпечного паяння з іншими виробами.

Як перевірити польовий транзистор мультиметром та спеціальним тестером

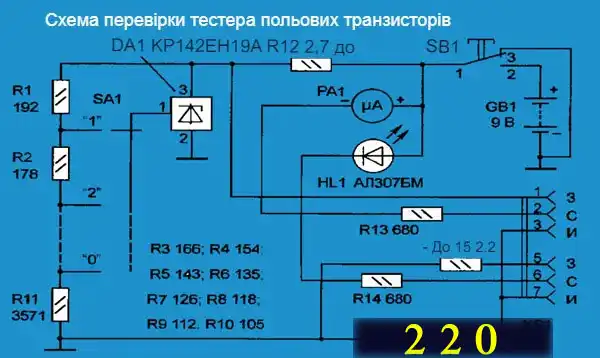

Автор З Косенком з Воронежа у журналі Радіо №1 за 2005 рік показав свою розробку приладу перевірки польових транзисторів. Його ім’я: ППТ-01. Він пояснив принципи його роботи, збирання, налагодження, експлуатації доступною мовою.

Початківцям це все має бути цікаво, раджу читати такі журнали та більше експериментувати. Вам потрібний практичний досвід.

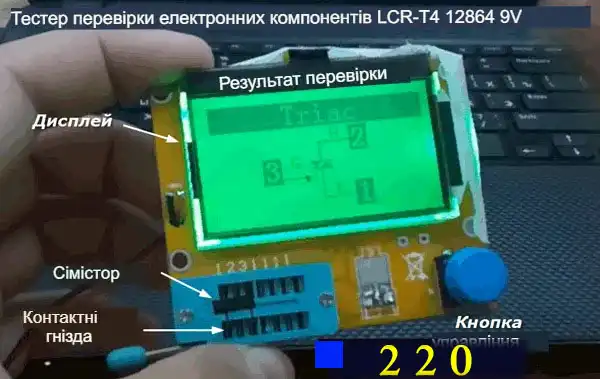

Наразі подібні прилади випускаються промисловим способом. Вони дозволяють перевіряти транзистори, тиристори, симістори та інші електронні компоненти, точно дізнатися кожен параметр.

Доступна ціна та широкі можливості цих тестерів забезпечують їхню популярність. Адже вся перевірка зводиться до встановлення висновків напівпровідника в контактні гнізда та натискання кнопки: результат автоматично відображається на дисплеї.

Однак ці операції цілком можна виконати звичайним цифровим мультиметром чи аналоговим стрілочним тестером. Для цього нам потрібно подивитися заводське маркування і знайти по ньому технічні характеристики, визначитися з конструкцією (JFET або MOSFET) та провідністю каналу.

Потім потрібно згадати пристрій свого мультиметра або тестера, перевести його в режим продзвонювання або виміру опорів (для аналогових приладів).

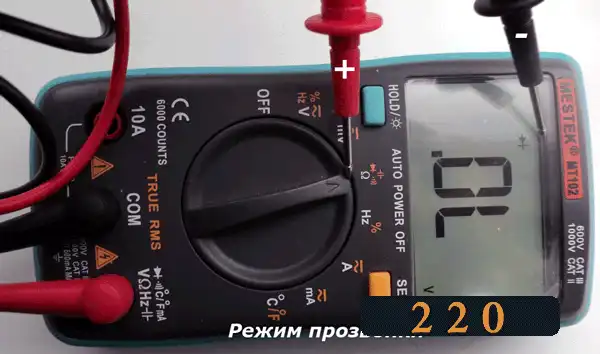

На моєму кишеньковому MESTEK MT-102 плюс присутній на червоному щупі, а мінус – на чорному. У вас швидше за все аналогічно, але перевірте. Знак 0L (або 1 на інших моделях) означає величину опору (∞), яка перевищує призначений діапазон вимірювання.

Перевірку виконуємо двома етапами, послідовно дотримуючись черги:

1. оцінюємо справність ланцюга сток-исток або, точніше, вбудованого діода;
2. аналізуємо відкриття та закриття вихідного ланцюга при подачі керуючого сигналу.

Режим перевірки №1

Перед початком роботи коротко зашунтуйте всі висновки польовика. Цією дією забирається можливий потенціал на його електродах, який може перешкодити виміру.

Результати вимірювання на табло показую для справного мосфета. У пошкодженого переходи відрізнятимуться: пробиті чи обірвані.

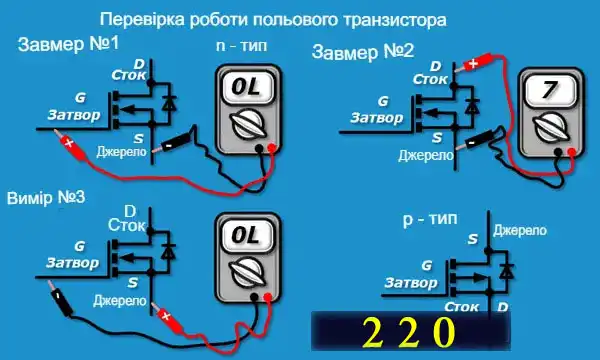

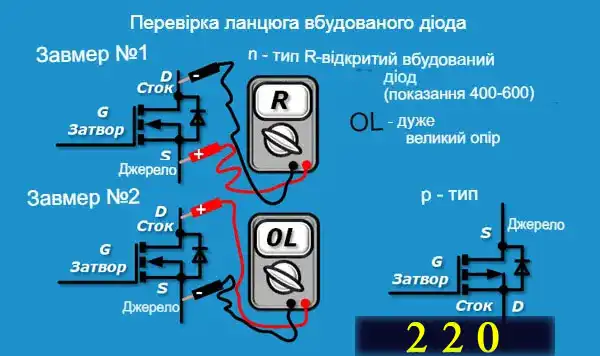

На малюнку показую два виміри для n-канального транзистора. Схему його побратима з p-каналом навів для зразка в нижньому правому кутку. Дії йому аналогічні, а результат залежить від провідності.

При першому вимірі ставимо червоний щуп із потенціалом плюсу на стік, а чорний на витік. Якщо діод справний, показання на приладі будуть близько 400-600. Це величина падіння напруги в мілівольтах. У такий спосіб мультиметр у режимі продзвінка оцінює стан напівпровідникового переходу pn полярності.

Для другого виміру міняємо щупи подекуди. Діод закритий, його величезний опір показується як 0L.

Черговість цих вимірів можна довільно змінювати.

Перевірка мосфету позитивної провідності проводиться аналогічно, а індикацію на табло вам підкаже напрямок вбудованого діода малюнку.

Режим перевірки №2

Залишаємо чорний щуп на початку, а червоний переставляємо на затвор. Цією дією ми подаємо йому позитивний потенціал із мультиметра. На табло буде відображатися 0L, але транзистор має відкритися.

Перевіряємо відкриття перестановкою червоного щупа на стік. Зміна показань на табло (одиниці чи десятки) стане достовірною інформацією про його відкриття. У цьому можна переконатися, змінивши щупи між стоком та витоком. Показання залишаться приблизно у тих самих межах.

Тепер потрібно закрити мосфет. Дивимося на замір №3: червоний щуп ставимо на витік, чорний затвор. Показ 0L.

Логіка перевірки p-канального типу польовика аналогічна. Тільки треба пам’ятати, що він відкривається подачею негативної напруги на затвор щодо витоку, тобто притискається до землі.

Переконавшись у справності вбудованого діода, відкритті та закритті силового переходу сток-исток, можна зробити висновок про справність МДП транзистора.

Однак описаний метод не завжди може забезпечити достовірні результати. І тут криється в конструкції вашого мультиметра. Його вихідної напруги може просто не вистачити для подачі замикаючого або замикаючого потенціалу на затвор.

Тому достовірнішу перевірку виконують двома мультиметрами:

• одним контролюють стан переходу сток-витік;
• другим керують потенціалом на затворі.

Природно, що замінити один з мультиметрів можна саморобним джерелом напруги, наприклад двома батарейками АА (3 вольта) або омметром з попередньо оціненими характеристиками.

Поширені запитання

Як працює польовий транзистор і в чому його перевага над біполярним?

Польовий транзистор працює за принципом електричного поля: він керує струмом у силовому ланцюзі за допомогою напруги, прикладеної до затвора. Це означає, що на відміну від біполярного транзистора, який потребує подачі струму на базу, для керування полевиком достатньо лише електричного потенціалу. Такий принцип дії дозволяє досягати високої енергоефективності та швидкого перемикання. Полевики використовуються у мікросхемах, блоках живлення, інверторах, драйверах, оскільки мають малий внутрішній опір і споживають дуже мало енергії на керування. Якщо вам потрібно детальніше розібратися з особливостями включення транзисторів у побутових ланцюгах, перегляньте схеми заміни кабелів — там часто застосовуються польові ключі.

Як перевірити польовий транзистор мультиметром у домашніх умовах?

Перевірка польового транзистора мультиметром проводиться без підключення до живлення. Важливо розпізнати тип транзистора: n-канальний чи p-канальний, а також знати розташування виводів (стік, витік, затвор). Спочатку потрібно зарядити затвор, торкнувшись щупом позитивного полюса до затвора і негативного — до витоку. Потім виміряти провідність між стоком і витоком. Якщо транзистор відкрився, і прилад показує малий опір, значить, він справний. Далі затвор необхідно “розрядити” і переконатися, що опір між стоком і витоком знову великий. Це підтверджує, що транзистор реагує на зміну потенціалу на затворі. Якщо перевірка видається складною, можна звернутися до фахівця з ремонту електроніки у Львові.

У чому різниця між MOSFET та JFET транзисторами і який із них кращий?

Основна відмінність полягає у способі керування каналом. У JFET струм затвора обмежений pn-переходом, який вбудований у канал, а у MOSFET затвор ізольований від каналу тонким шаром діелектрика. Це дає MOSFET вищу вхідну опірність, менше споживання енергії і більшу чутливість до сигналів. Крім того, MOSFET частіше використовуються в цифрових пристроях і джерелах живлення завдяки своїй швидкодії та можливості перемикання великих струмів. Водночас JFET простіші в реалізації, дешевші та краще підходять для аналогових схем. Вибір між ними залежить від конкретного завдання. Наприклад, у схемах освітлення на світлодіодах логічного керування частіше обирають МОП транзистори. Дивіться більше прикладів у інструкціях з монтажу освітлення.

Як забезпечити стабільну роботу MOSFET у мікросхемі?

MOSFET дуже чутливі до електростатичних розрядів, шумів та імпульсних перенапруг. Щоб запобігти помилковим спрацьовуванням або згоранню, затвор обов’язково потрібно з’єднати із землею через резистор, який пригнічує наводки. Крім того, необхідно підібрати правильну схему керування: стандартні логічні рівні 5 В можуть не відкрити транзистор повністю, тому часто використовують драйвери затворів або полевики із логічним рівнем керування. Також важливо дбати про швидкість перемикання — при занадто швидкому відкриванні або закриванні утворюються струмові кидки, які можуть пошкодити елемент. Для захисту від індуктивного навантаження паралельно підключаються діоди Шотткі або TVS-діоди. У складних схемах блоків живлення краще довіритися професіоналам з повної заміни проводки, які знають усі нюанси керування MOSFET на практиці.
