Серед різноманітних способів керування світлом із різних місць ці вироби вже кілька років користуються популярністю. Їх випускають численні виробники за власними технологіями, що потребує знання конструктивних особливостей.

У статті докладно пояснюється як підключити імпульсне реле будь-якого заводу стосовно конкретних умов квартири чи приватного будинку з показом принципових схем та картинок.

Які конструктивні особливості імпульсних реле впливають на схему їх підключення: коротко

Всі подібні пристрої, додатково звані «бістабільні реле», створюються для дистанційних комутацій електричних споживачів з різних місць за допомогою кнопок, що сполучаються паралельним паралельним ланцюжком.

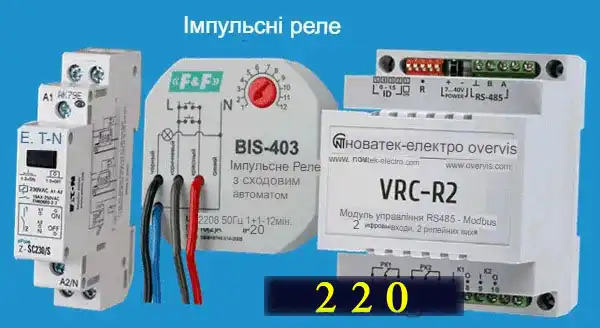

Корпуси та зовнішній вигляд модулів віддаленого керування можуть сильно відрізнятися один від одного. Вони випускаються з можливістю встановлення на Din рейку або навіть усередину звичайного підрозетника.

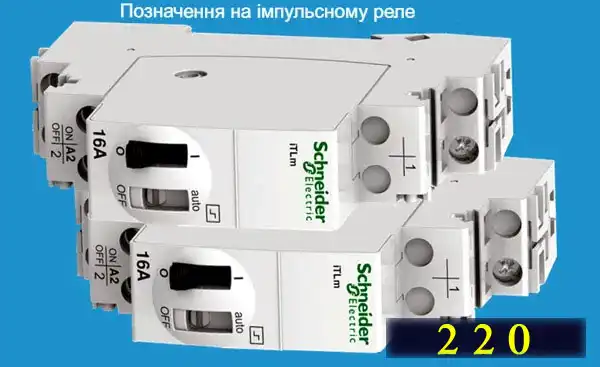

Кожен виробник на корпусі виконує маркування контактних клем або кольорове позначення монтажних проводів, а також наносить на ньому добре видиму схему підключення.

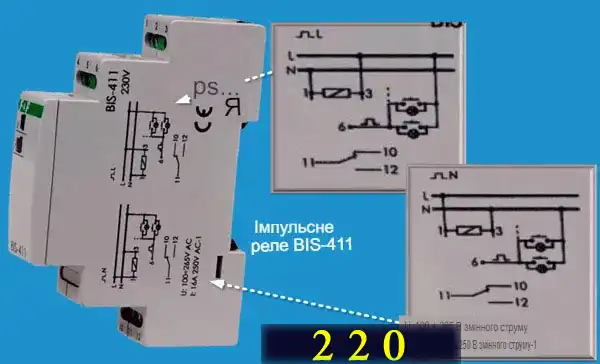

Показую все це на прикладі зображень, нанесених на виробі білоруського виробника з міста Ліда: BIS-411, що має схему керування як потенціалу фази, так і нуля.

Тут же важливо розуміти, що абсолютно аналогічний корпус від цього виробника може випускатися в іншому виконанні: для управління від потенціалу «+» в мережі 24 вольта постійної напруги, або DC, як зараз прийнято позначати за міжнародним стандартом.

Всі ці нюанси наводяться в технічному описі, посібнику з експлуатації. Показую цей варіант на нижній частині картинки, розташованої праворуч – поряд із діаграмою його роботи.

Якщо порівняєте обидві верхні схеми, призначені для роботи з напругою 230 вольт і нижньої (24В), то помітите значні відмінності у схемі підключення навіть одного виробника, а їх дуже велика кількість.

Єдиної схеми підключення імпульсних реле немає з огляду на велику різноманітність їх асортименту, що випускаються різними заводами. При монтажі завжди необхідно орієнтуватися виключно на технічну документацію виробника.

У технічному описі зазначаються умови безпечної експлуатації, які не можна порушувати. Це:

• висота над рівнем моря;
• вологість;
• агресивність довкілля;
• перенапруги в мережі та електромагнітні перешкоди.

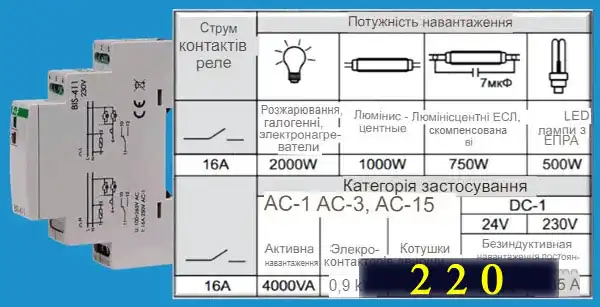

Звертайте увагу на те, що вихідний силовий контакт, наприклад, вказаний на силу струму 16 ампер , розрахований на конкретне активне навантаження з певною часткою реактивної складової.

Підключені у вихідні ланцюги ємності та індуктивності можуть сильно пошкодити стан контакту, що вказує виробник у спеціальній таблиці.

Іншими словами, завод дозволяє на свій силовий контакт підключати споживачів з чисто активною потужністю 4000VA, але більше ніж у чотири рази обмежує застосування електродвигунів до 0,9 kW через високі пускові струми при їх запуску, що створюються реактивною складовою опору .

Що є загальним для всіх модулів бістабільних реле

Незалежно від конструкційних особливостей (електромагнітний або електронний принцип побудови логіки) всі модулі мають клеми або затискачі:

1. подачі фази та нуля або «+» і «-» ланцюгів живлення;
2. підключення навантаження (ламп освітлення, електродвигунів, нагрівачів, безіндуктивних споживачів);
3. підведення контактних кнопок (часто, що дозволяють використовувати підсвічування);
4. вихідних силових контактів (можуть працювати на замикання, розмикання чи перемикання у різних виконаннях).

Наприклад, для виробу BIS-411, наведеного вище:

• живлення змінної напруги 230 АС подається на клеми 1 і 12, відповідно до запланованої схеми управління по потенціалу фази або нуля;
• живлення 24 вольта DC (як і 230 АС) підключається на ті ж затискачі 1 і 12;
• навантаження комутується між клемами 1 та 11;
• кнопки управління підключають на клему 6, а потенціал напруги на неї беруть відповідно до прийнятої схеми підключення.

Ще раз загострюю увагу: у всіх виробників ці ланцюжки мають різні позначення. У маркуванні можуть застосовуватися латинські літери та цифри. Тому для правильного підключення спочатку ознайомтеся із заводською схемою .

Які відмінності важливо врахувати для роботи електромеханічних та електронних модулів

Електромеханічні вироби керуються за рахунок короткочасного (імпульсного) вмикання напруги на обмотку. Тому так і називаються. Зазвичай, її висновки маркують А1-А2. Від дії імпульсу живлення силовий контакт переключається на протилежний стан.

Електронні модулі потребують постійного підведення напруги живлення, а вихідний контакт перемикається під впливом імпульсу, що управляє.

Практика показала, що електромеханічні вироби працюють дещо надійніше, але при перемиканні досить голосно клацають. Електронні пристрої чутливі до якості напруги побутової мережі і можуть вийти з ладу при перенапругах, зате спрацьовують безшумно.

У сільській місцевості з нестабільною напругою може бути критичний режим відключення живлення та подальшої його повторної автоматичної появи через деякий час.

Електромеханічні реле не мають ефекту пам’яті і після знеструмлення залишаються у вихідному положенні. Після відновлення напруги вони світло не запалять. Потрібне втручання людини.

Електронні пристрої можуть мати ефект пам’яті: автоматично відновлювати вимкнене освітлення.

Зверніть увагу на реле з центральним керуванням. Вони мають контакти ON, OFF. Ними пристрій примусово переводиться у ввімкнений або вимкнений стан від своєї кнопки. Її зазвичай монтують на вході до приміщення. (Перед виходом із квартири зручно вимкнути весь світ).

Які додаткові аксесуари необхідно придбати для підключення імпульсного реле

Для монтажу схеми знадобляться:

• кнопкові вимикачі у кількості, що відповідає числу місць управління;
• силовий провід або кабель, що витримує основне навантаження від світильників;
• слаботочне проведення, що забезпечує паралельне підключення всіх кнопок з імпульсними реле
• Звичайний інструмент електрика.

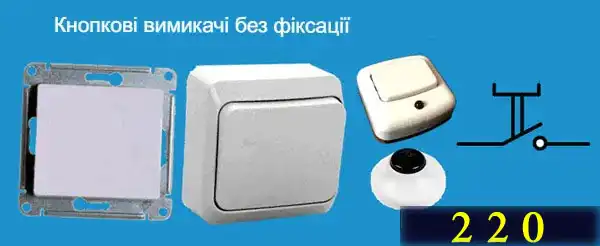

Кнопкові вимикачі

Підійдуть будь-які моделі, що працюють без фіксації натиснутого положення із самоповерненням за рахунок зусилля вбудованої пружини. Це можуть бути:

• зроблені на замовлення унікальні вироби з оригінальним дизайном та однією, двома, трьома клавішами у загальному корпусі;
• перероблені вимикачі освітлення;
• кнопки дверного замка, навіть забезпечені індикатором підсвічування;
• інші аналогічні пристрої.

Подібні кнопкові вироби можна успішно вписати в прекрасний інтер’єр квартири.

Функція самоповернення кнопки у відключене положення вбудованої пружиною важлива: окремі виробники вказують в описах, що час подачі напруги на котушку не повинен перевищувати хвилини – інакше може згоріти її ізоляція.

Не розташовуйте ці кнопки там, де вони можуть випадково притиснутися випадковим стороннім предметом (спинка стільця, ваза або книга на столі). Та й дітям треба пояснити, що довго грати зі світлом не варто.

З точки зору електрика для надійності схеми нас цікавить те, що при натисканні на кнопку контакт повинен замкнутися, а після відпускання надійно повернутися в розімкнене положення.

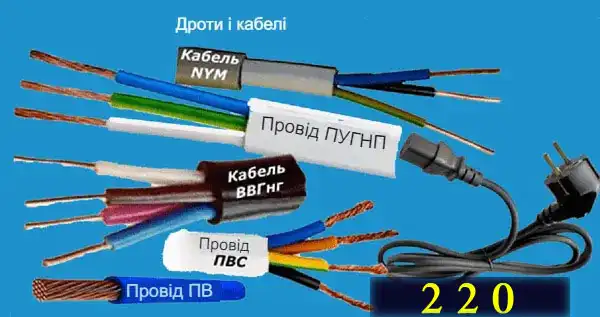

Силовий провід для освітлення

Серед великого асортименту сучасних проводів та кабелів у принципі можна вибрати будь-який відповідний за ціною та умовами роботи у побутовій проводці.

Для забезпечення умов безпеки та надійності тривалої експлуатації важливо правильно розрахувати його характеристики за потужністю навантаження. Полегшити цей процес покликаний наш онлайн-калькулятор.

Слаботкова проводка

В принципі підійде будь-який провід або кабель, але через короткочасну дію дуже маленького навантаження має сенс заощадити на його вартості та габаритах, покласти звичайну мідну телефонну «локшину» або кручену пару з певною кількістю жил.

Також можна використовувати будь-який тонкий мідний провідник. Основну увагу при його виборі слід приділити лише двом питанням:

1. стан електричної ізоляції;
2. механічної міцності жил, здатних витримувати навантаження під час монтажу та експлуатації.

Що необхідно зробити обов’язково до початку монтажних робіт

Прокладання проводів відноситься до брудних робіт, пов’язаних з обробкою стін та будівельних конструкцій. Виконувати їх треба швидко, не розтягувати за часом. Для цього потрібна якісна підготовка.

Вона включає:

• складання плану кімнат на папері із зображенням на ньому кінцевих точок та маршрутів прокладання всіх електричних магістралей;
• перенесення технічних рішень безпосередньо на будівельні конструкції;
• остаточне уточнення витрати матеріалів;
• підготовка необхідного інструменту.

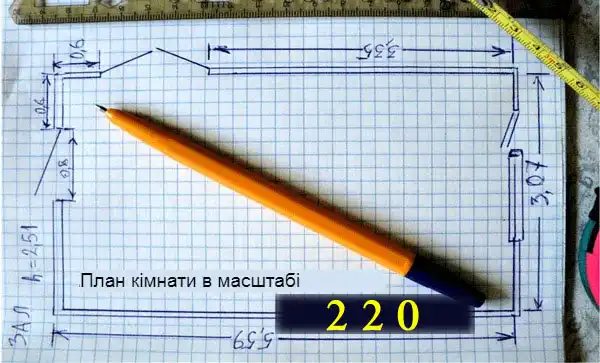

План кімнати креслиться у масштабі. Зручно використовувати міліметр або звичайний зошит в клітинку.

Варто зважити, що сучасні комп’ютерні програми значно полегшують цей процес, дозволяючи створювати точні електронні документи. Їх зручно зберігати на різних носіях та роздруковувати на принтері.

Одна з доступних програм для домашнього використання – розробка Visio від Microsoft. Як приклад зробив у ній план кімнати та описав процес окремою статтею. Можете користуватися.

Розмітка стін під проводку виконується звичайним олівцем із довгою лінійкою. Допоміжними інструментами послужать виска або рівень, лазерний нівелір.

Інші питання підготовки не повинні викликати труднощів у звичайного домашнього майстра.

Як підключити одиничне імпульсне реле для керування одним світильником з різних місць: найпростіша схема

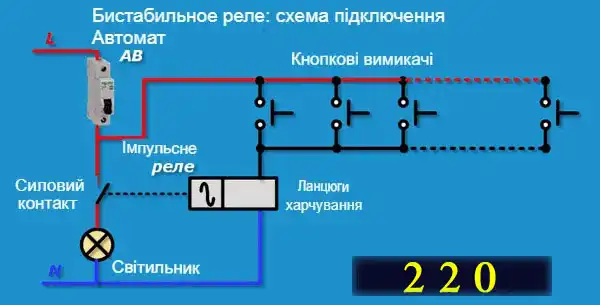

Принципова схема монтажу електромеханічного модуля виглядає так:

• напругу фази бажано подавати від окремого автоматичного вимикача . Він захищатиме всі електричні ланцюги;
• нульовий провід на світильник підведений жорстко, а фазний потенціал включається силовим контактом;
• ланцюги керування живленням подаються від паралельно змонтованих кнопок.

На всіх картинках для освітлення я не став показувати ланцюжки заземлення корпусів РЕ-провідниками. Вони опущені: потрібні лише для відкритих металевих люстр, але захаращують схему зайвими лініями.

Якщо уважно подивитися, то видно, що навантаження від світильника в цьому випадку через кнопки не йде. Її витримує лише силовий контакт (СК) із відповідними жилами проводки.

Причому провід від нього (СК) до лампочки, що виходить із квартирного щитка, знаходиться під напругою тільки при включеному світильнику (повністю знеструмлений при відключенні), що підвищує електричну безпеку в квартирі.

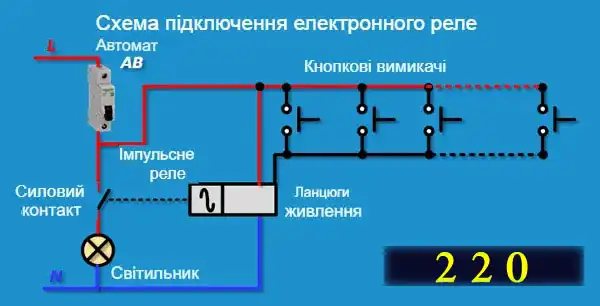

У електронних виробів застосований той самий принцип, але обмотка запитана постійно, а кнопок виділено окремий контакт.

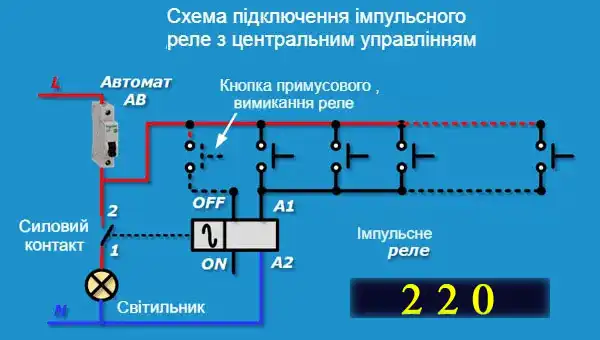

Більш складні пристрої імпульсного реле мають додаткові функції центрального управління: контакти OFF (примусового відключення) і ON (включення).

При подачі на них імпульсу напруги від окремих кнопок повністю відключається або вмикається модуль. Їх ще називають “Майстер вимикач”. Схема підключення імпульсного реле з центральним керуванням виглядає так.

На ній помітив:

• обмотку з висновками А1 та А2;
• силовий контакт 1-2;
• контакти управління OFF та ON.

Щоб не захаращувати малюнок окремою пунктирною лінією, показав тільки підключення кнопки примусового відключення. Для його увімкнення аналогічно використовується кнопка між контактом ON і фазою після автомата.

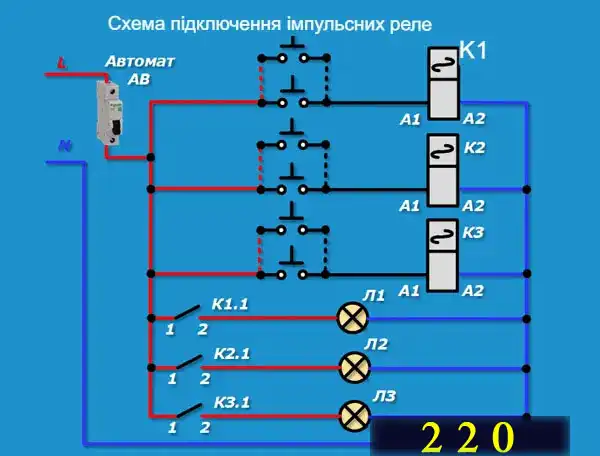

Як підключати імпульсні реле для керування кількома світильниками з різних місць: практичні рекомендації

Розберемо випадок із трьома лампами освітлення, хоча їхня загальна кількість може бути довільною. Схема підключення імпульсних реле просто збільшиться від початкової кількості світильників. Скільки ламп, стільки та релюшок.

Загальна кількість кнопок-вимикачів вибирається власником квартири за місцевими умовами.

Основні принципи побудови схеми:

1. Потенціал фази після захисного автомата розподіляється по всіх кнопках слаботочним проводом, а від них він прямує на обмотки бістабільних реле (контакт А1). Силовим провідником він підводиться до клеми 1 кожного вихідного контакту, а з клеми 2 подається на свій світильник.
2. Потенціал нуля жорстко розлучається по всіх лампочках дротом освітлення, а слаботочкою може бути заведений на контакт А2 всіх обмоток.
3. Кожен світильник працює від силового контакту свого бістабільного реле, яке керується індивідуальними кнопками.

На перший погляд тут нічого складного немає, але при створенні ланцюжка примусового відключення від однієї кнопки існують особливості :

1. усередині квартири із звичайним однофазним живленням для централізованого відключення достатньо паралельними перемичками з’єднати всі контакти OFF та вивести на загальну кнопку біля входу;
2. у приватному будинку з трифазним харчуванням кожен споживач може підключатися від різних фаз та власного автомата. Спосіб об’єднання перемичками висновків OFF стає неприйнятним. Тут слід застосувати проміжне реле. Його контакти керуватимуть кожним модулем.

Інакше кажучи, окремих випадках для централізованого управління споживачами може знадобитися додаткове реле скидання.

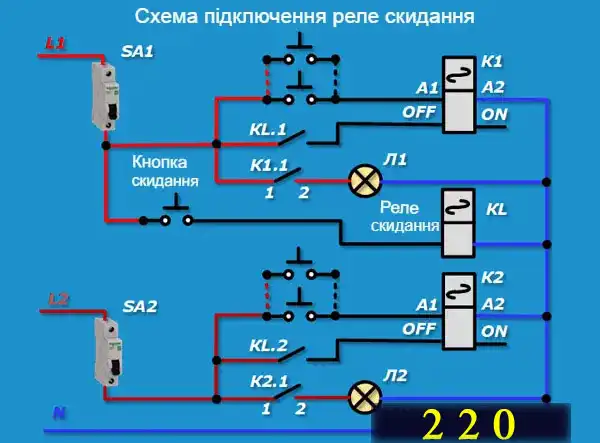

Позначив його KL і показав на схемі принцип включення обмотки із загальною кнопкою від будь-якої фази, розташованої поблизу (наприклад, L1) та монтаж проміжних контактів (KL1.1, KL1.2…) у ланцюжках централізованого відключення всіх задіяних світильників.

Цей принцип прийнятний для централізованого одночасного включення всіх імпульсних модулів від однієї загальної кнопки по контакту OFF. Щоб не захаращувати картинку зайвими лініями, її просто не показую.

При такому підключенні у квартирному щитку розміщуються автоматичні вимикачі різних груп освітлення та імпульсні реле. Від них доведеться робити досить розгалужену розведення до численних кнопок управління, включаючи централізовані, та світильників.

Оптимальним варіантом з’єднання слаботочних жил та силових проводів стають звичайні клемники під гвинт.

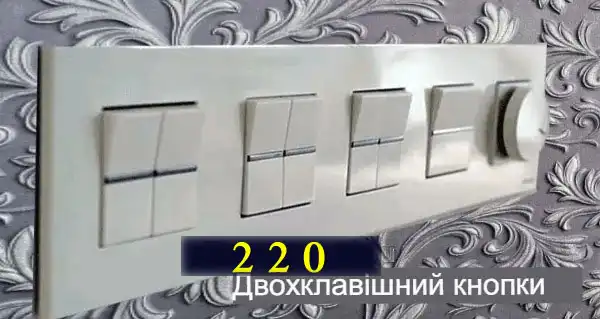

Особливості монтажу двоклавішних кнопок з підсвічуванням у підрозетниках

Підключення слаботочних ланцюгів кнопкових вимикачів виконується послідовно від одного підрозетника до іншого в міру віддалення квартирного щитка. При цьому всі з’єднання навіть для двох кнопок зручно монтувати так:

• потенціал фази, показаний на зображенні нижче червоним кольором, з’єднується від кожних відрізків кабелів по верхніх контактах всіх клем кнопок перемичками;
• жили управління, що йдуть на загальний контакт управління, з’єднуються шлейфом нижче на кнопках (наприклад показав коричневим і зеленим кольором);
• інші жили кабелю, що не використовуються, в цьому вимикачі, включаючи РЕ-провідник, монтуємо на мініатюрному двоконтактному Wago.

Цей спосіб дозволяє зручно виконати компактне підключення прихованої проводки навіть у малому обсязі підрозетника.

Одночасно тут зручно перемонтувати призначення будь-якої кнопки. Для цього достатньо від’єднати нижній не потрібний провід з кнопки і підключити від іншого світильника, а розірваний ланцюг з’єднати Ваго, що звільнився.

Відмінні риси різних моделей

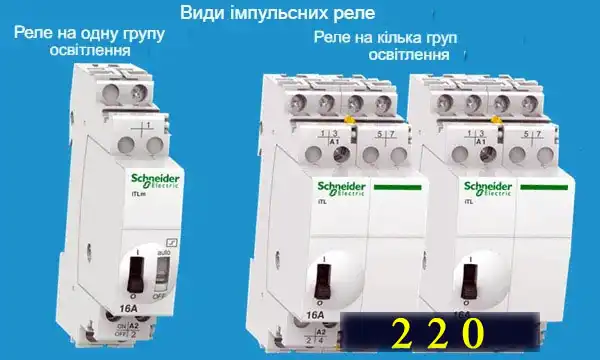

Окремі виробники випускають імпульсні модулі в корпусах, призначених не тільки для керування одним світильником з різних точок, а й декількома, як показано на прикладі продукції від Шнайдер.

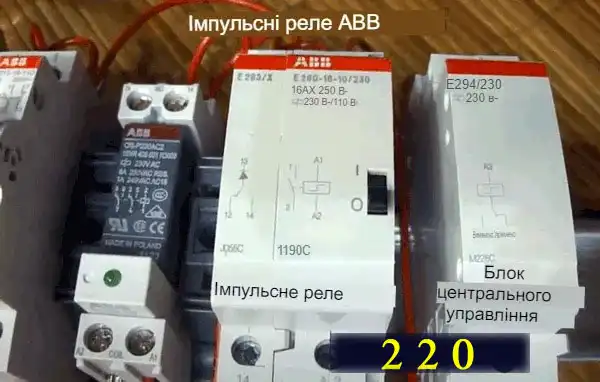

Компанія ABB пішла іншим шляхом. Вона почала випускати до своїх модулів додатковий блок централізованого управління, що дозволяє виконати самі функції. Його просто встановлюють на DIN рейку поруч із основним виробом.

Схема підключення таких пристроїв наведена на корпусі та в супровідній документації. Уточнюйте її особливості у кожного виробника.

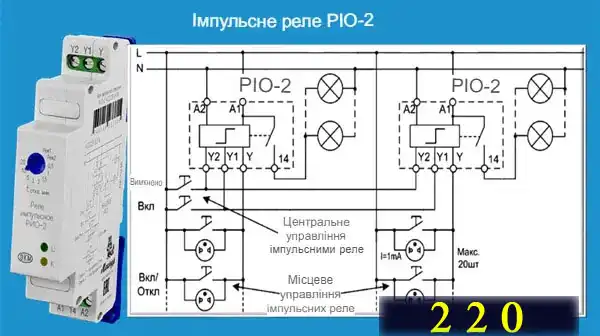

Компанія Меандр виготовляє модулі РІО-2, пристосовані для роботи в трьох режимах:

1. звичайного імпульсного;
2. трьох перехресних перемикачів;
3. автоматичний таймер.

Вони можуть працювати з місцевим та централізованим управлінням. Показую схему підключення виробника двох модулів із загальними функціями.

Як бачите, для кожного виробу може бути розроблено свою заводську схему. Її слід уточнити.

Безпечна схема підключення звичайного бістабільного реле для керування дуже потужними споживачами з науки

Вихідні контакти будь-якого імпульсного модуля обмежені величиною комутованого струму. Популярними номіналами вважаються 10 та 16 ампер. У разі їх перевищення з часом контакти вигоряють. Реактивне навантаження електродвигунів значно погіршує їхні можливості.

Для таких ситуацій випускають імпульсники з можливістю комутацій навантажень 20, 32 та 63 ампери. Їх доведеться пошукати, але у певних випадках можна обійтися звичайним проміжним елементом – магнітним пускачем чи навіть контактором.

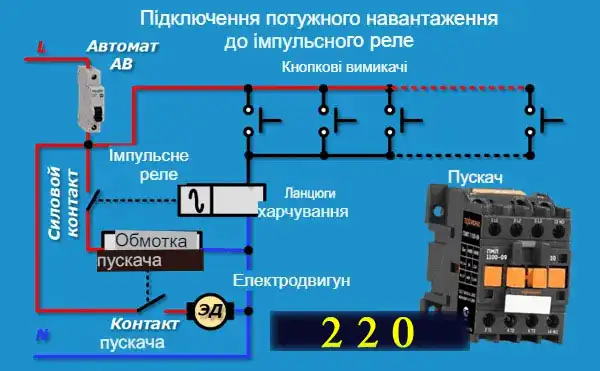

Тут вихідний вихідний контакт імпульсного модуля управляє обмоткою пускача, а потужний контакт останнього, спеціально призначений для комутації підвищених навантажень, запускає або зупиняє електродвигун.

У цій схемі для підключення та роботи двигуна може знадобитися окремий силовий кабель. Розраховуйте та підбирайте його за навантаженням.

Як оптимально встановлювати автоматичні захисні вимикачі в розгалужених мережах освітлення з імпульсними реле

Займаючись монтажем ланцюгів автоматики освітлення завжди продумуйте їхню безпеку і зручність усунення несправностей.

У звичайній квартирі можна обійтися одним автоматичним вимикачем щитка для захисту всіх ланцюжків освітлення. При його відключенні та виникненні необхідності ремонту проводки доведеться скористатися напругою від розеткової групи, що залишилася в роботі.

Від її схеми можна запитати перенесення. Це часто не зручно, але використовується як вихід у критичній ситуації. Тому навіть в одній кімнаті краще мати основне та резервне освітлення.

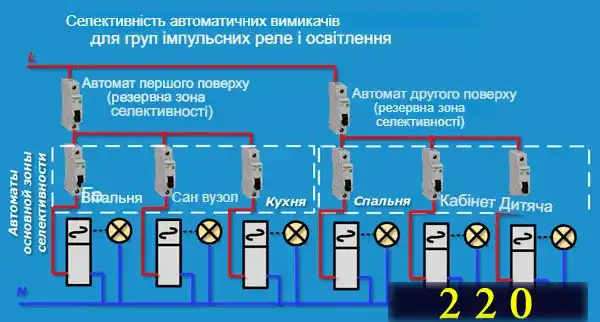

Всередині багатоповерхового приватного будинку слід розділити освітлювальні прилади на зони по поверхах і кімнатах.

Наприклад, на першому поверсі у нас розташовані вітальня, санвузол, кухня, а на другому – спальня, кабінет, дитяча кімната. Під освітлення кожного приміщення вибираємо індивідуальний автомат за номіналом навантаження. Для кухні та ванну сан вузла необхідно підключити ПЗВ зі струмом уставки на витік 10 мА.

З метою економії місця ПЗВ та автомат можна замінити одним диференціальним вимикачем з такими ж уставками спрацьовування.

Захищаючи таким способом імпульсники подбайте про ступені селективності ПЗВ та автоматів. При виникненні несправностей у мережі спочатку повинні відключатися основні захисту, розташовані біля споживача, а під час їхньої відмови, що хоч рідко, але зустрічається резервні.

Наприклад, при короткому замиканні на кухні спочатку повинен вимкнутись її автоматичний вимикач, а при його залипанні – автомат першого поверху.

Селективність можна забезпечити як за струмом уставки, і за часом спрацьовування.

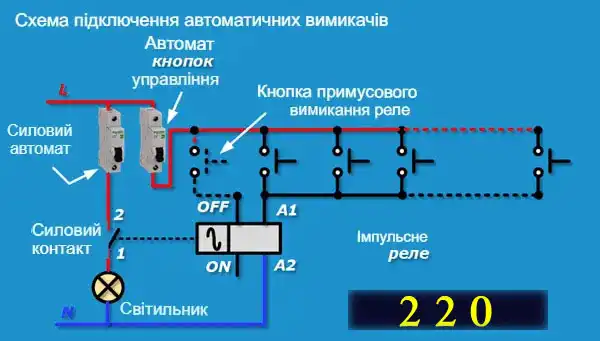

Для полегшення пошуку можливих місць пошкодження автомат групи освітлення приміщення можна поділити на два:

• перший залишити для захисту силового ланцюга лап;
• другий з меншим номіналом поставити на кола кнопкових вимикачів.

При цьому способі номінальний струм другого автоматичного вимикача можна вибрати 6 ампер. Навантаження в цьому ланцюжку невеликі. Вони створюються лише обмотками релейних котушок.
