Огляд функцій та інструкція з фото для електрика-початківця

Сучасні вимірювальні прилади для домашнього майстра-електрика випускаються великим асортиментом, доступні за ціною, мають багато функцій, які корисні під час роботи, але приховані за незрозумілими позначеннями.

У цій статті я детально показую фото як працювати з мультиметром з Китаю марки Mestek MT102 при виконанні електричних вимірювань різних видів.

Сподіваюся, що наведений огляд можливостей допоможе вам вирішити свої конкретні завдання при електромонтажі.

Якими характеристиками digital multimeter Mestek MT102 привернув мою увагу

На роботі мені доводилося користуватися різними цифровими приладами, а вдома і на дачі вже набрид старенький тестер Ц4324, випущений за ГОСТом 10374 1974 року.

Навіть з урахуванням того, що йому свого часу було надано знак якості, він уже морально застарів:

• написи та шкала з часом сильно вицвіли;
• постійно потрібно робити математичні обчислення в умі для переведення показань стрілки величини електричних вимірів;
• напружує зняття відліку: зір не те, що у молодості.

Тому я почав шукати гідну заміну своєму ветерану, визначивши завдання:

• мати не меншу кількість функціональних можливостей;
• на приладі повинен бути дисплей з великими цифрами та чітким підсвічуванням;
• габарити тестера не повинні бути більшими, щоб його було зручно переносити у внутрішній кишені куртки для робіт вдома, на автомобілі, дачі та в інших місцях;
• не використовувати для живлення батареї «Крона»: не один намагаюся відмовитися від їх використання;
• має бути вбудований режим вимірювання температури;
• щоб ціна на прилад не перевищувала 22 євро, щоб унеможливити будь-які проблеми на митниці, бо задумав його купити в інтернет магазині з Китаю.

Посилка вагою 245 грамів у щільному поліетиленовому пакеті прийшла з Аліекспрес за місяць, що порадувало. Я її розкрив і став порівнювати свої очікування з тим, що надіслав мені продавець з Піднебесної.

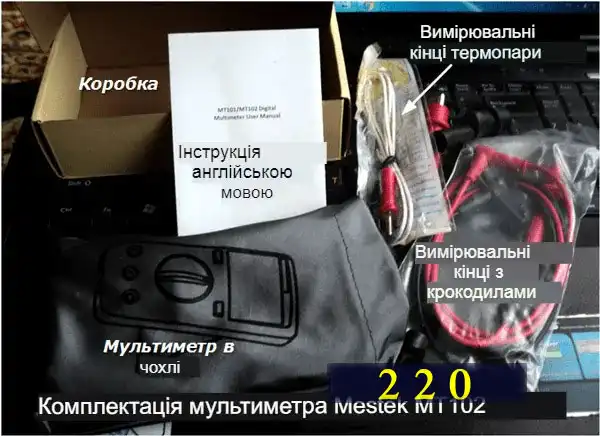

Усередині картонної коробки були упаковані:

1. тестер Mestek MT102, вкладений у міцний чохол;
2. вимірювальні кінці із затискачами типу «крокодил»;
3. теплоізольовані дроти з термопарою серії TP-01A;
4. інструкція англійською мовою.

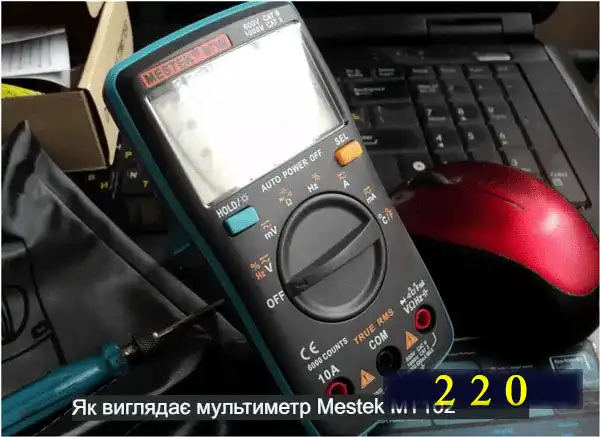

Дістав прилад із чохла і поставив на стандартну підніжку біля комп’ютерної мишки: оцінюйте його габарити та дизайн.

Як бачите, його можна встановлювати в будь-якому положенні при вимірюваннях, а мій тестер вимагає лише горизонтальної орієнтації для отримання точного результату виміру, та й калібрування джерела живлення необхідне.

Перемикачі на мультиметрі мають не лише гарний зовнішній вигляд, але й мало виступають із корпусу, що створює певні зручності при користуванні та перенесенні.

Потім став знайомитися детальніше з пристроєм приладу, фотографувати результати перевірок, що показую як інструкцію.

Як працювати з мультиметром Mestek MT102: 8 основних режимів

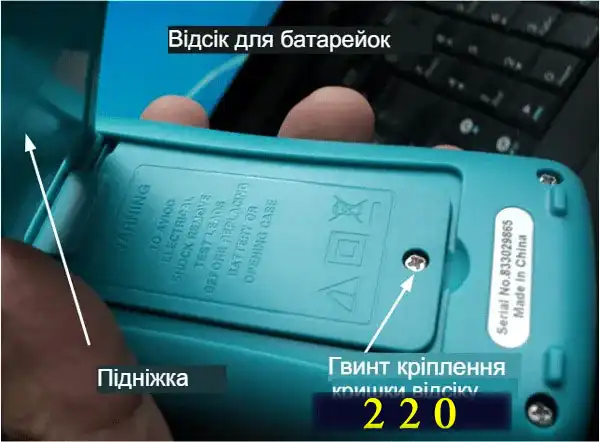

Зауважу, що в комплекті із приладом елементи живлення не постачаються. Відсік для батарей, розташований з тильного боку, закритий кришкою та зафіксований гвинтом.

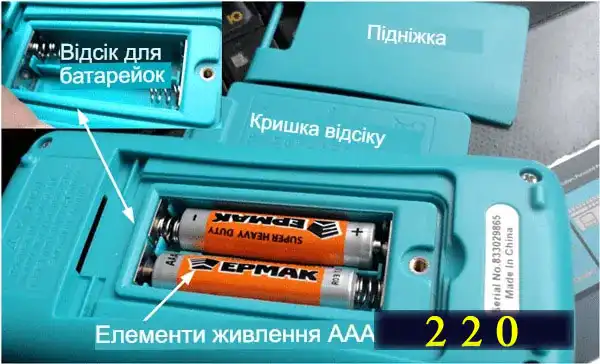

У нього необхідно встановити 2 пальчикові елементи живлення ААА. Як бачите, «Крони» я позбувся дуже просто.

Аксесуари приладу: на що слід звертати увагу

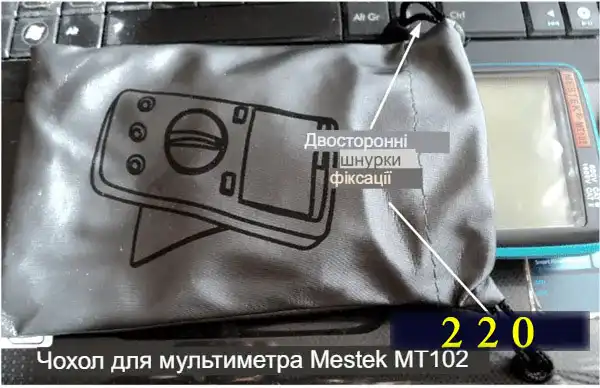

Чохол для мультиметра

Оскільки я придбав цей цифровий тестер для роботи в різних місцях, то умовам його безпечного перенесення та зберігання, які забезпечує чохол, приділяю увагу.

Помітив, що матеріал міцний, м’який, водовідштовхувальний. Містка ємність мішка дозволяє зберігати в ньому всі кінці та крокодили, що досить зручно.

Фіксація вмісту здійснюється двома шнурками, розташованими з протилежних сторін. Конструкція чохла мені сподобалася.

Кінці для вимірів

А тут економний виробник не подбав про запас, підійшовши дуже скрупульозно до витрат матеріалів. Довжина кожного кінця обмежена: 80 см із щупами. Поперечний переріз дроту дозволяє їх використовувати для короткочасного вимірювання великих струмів.

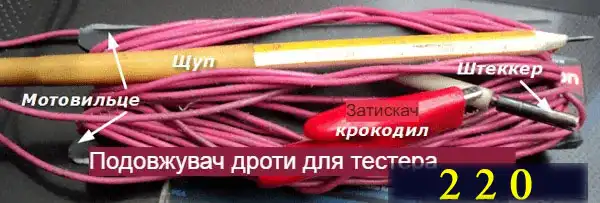

Особливо це добре помітно при порівнянні з проводами мого старого тестера, створеного для роботи під навантаженням до 3 A. Вони приблизно вдвічі товщі. Заявлені в характеристиках 10 ампер я особисто не пускатиму довго.

Коротка довжина провідника зручна під час стаціонарної роботи за столом. Для продзвонювання протяжних кабелів я давно користуюся простим подовжувачем. Намотую його на пластикове мотовильце, показую на фото нижче разом із щупом та крокодилом.

На обидва кінці дроту припаяно штеккером. На один зазвичай одягнений крокодил, а на інший — щуп, який легко замінювати затискачем.

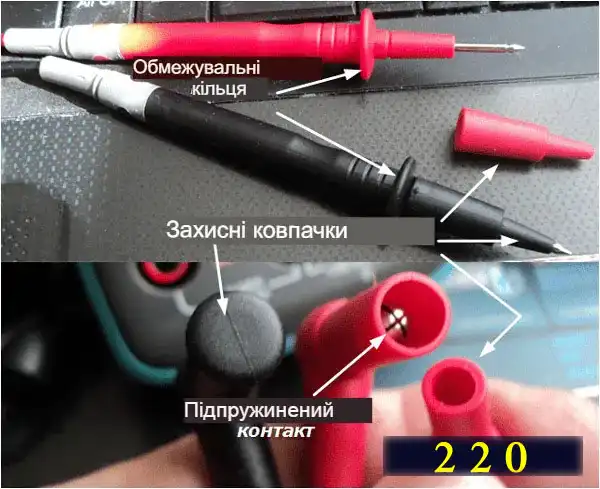

Сама ж конструкція заводських кінців тестера та їхній захист нормальний. З обох боків є захисні ковпачки. Наконечники щупів тонкі та гострі, зручні для роботи з електронними платами.

Запобіжні кільця добре обмежують зісковзування руки з щупа. У гніздо приладу вставляється пружний контакт.

При вимірі напруги у звичайній розетці захисні ковпачки заважають створенню нормального контакту в гнізді, їх потрібно знімати.

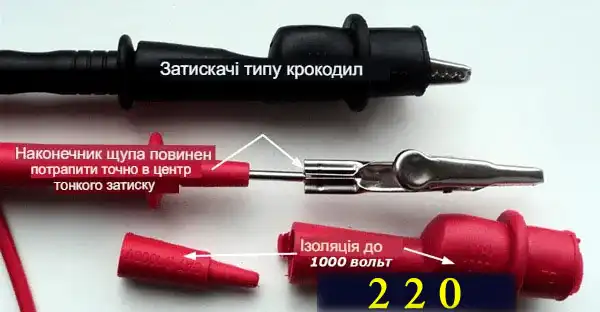

Затискачі типу крокодил

Помітив неприємну особливість: щуп складно швидко вставити у маленьке гніздо ніжки крокодила. Спеціально зняв ізолюючий ковпачок для наочності.

Користування крокодилами потребує підвищеної уваги, інакше затискач може елементарно впасти.

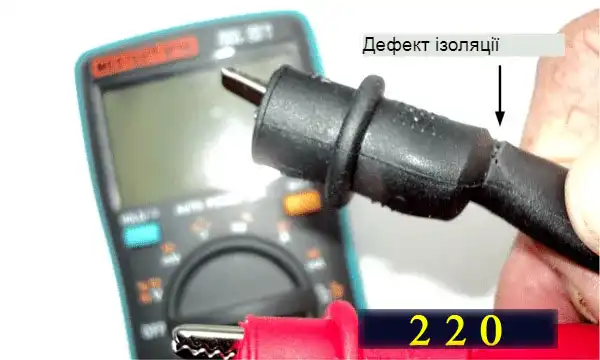

Ізоляційний ковпачок крокодила під час кількох його перемикань дав тріщину. Тому якість ізоляції викликає сумніви.

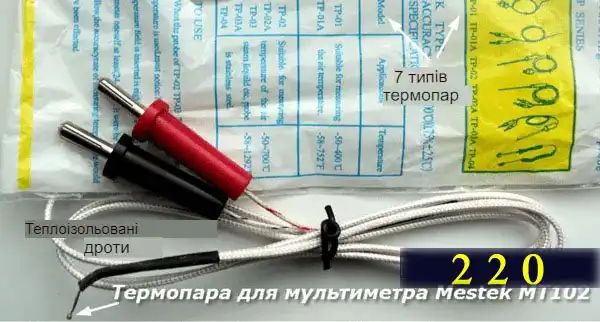

Термопара

Тут виробник надійшов оригінально, будьте уважні. У комплектацію може входити одна з 7 моделей термопар, причому вони призначені для вимірювання градусів Цельсія або Фаренгейта.

7 моделей термопар показано на упаковці малюнками зверху, а їх характеристики таблицею нижче. Я визначив, що мені прийшла термопара TP-01A, проградуйована у градусах Фаренгейту від -58 до 752.

Перевів їх у одиниці Цельсія, одержав від -45 до +400. Для побутових вимірів більше, ніж достатньо, а як поведеться тестер — покажу нижче.

Елементи управління мультиметром: 4 зони для користувача

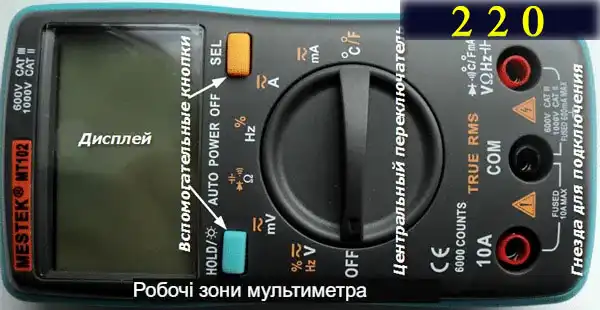

Китайський мультиметр Mestek MT102 має 4 області користувача, що включають:

1. Дисплей.
2. Область допоміжних кнопок.
3. Центральний перемикач (ЦП).
4. Гнізда для підключення дротів.

Більш детально всі елементи цих блоків мною описані в окремій статті про цифрові мультиметри та правила користування ними . Там я постарався зібрати докладну інформацію.

З кнопок керування на моєму MT102 є всього дві:

1. синя HOLD;
2. жовтий SEL.

Кнопка HOLD забезпечує:

• підсвічування дисплея при тривалому натисканні;
• фіксацію даних виміру при короткочасному тиску;
• вихід із режиму фіксації виміру подвійним натисканням.

Кнопка SEL дозволяє по черзі вибирати режими вимірювання, на які вказує центральний перемикач. А він має 8 позицій.

Mestek MT102 має три гнізда для підключення ланцюгів вимірювання. У середньому завжди встановлюється чорний кінець, що позначено його кольором. Для всіх вимірів червоний провідник вставляють у праве гніздо.

Але для нього струми не повинні перевищувати 600 мА: це межа можливостей. Для великих навантажень до 10 ампер включно призначене ліве червоне гніздо.

У крайньому лівому положенні центрального перемикача OFF живлення з приладу знято, режими вимірювання недоступні. Інші його позиції описую по ходу руху годинникової стрілки.

Вимірювання напруги: 2 межі величин сигналу

ЦП має дві позиції з різними межами вимірів: V та mV.

У положенні V прилад дозволяє вимірювати постійний сигнал до 1000 вольт і змінний – до 750. Крім цього в AC AC жовтою кнопкою SEL можна вибрати режим вимірювання частоти HZ і шпаруватості гармоніки %.

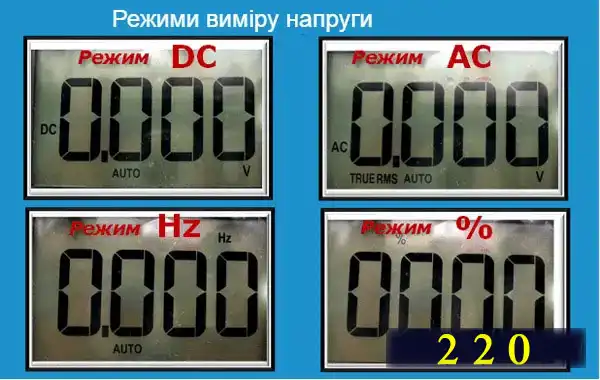

На шкалі V при натисканні кнопки SEL відбувається вибір чотирьох режимів вимірювання. Показую їх послідовними фотографіями, підпис зробив червоно-коричневим кольором. До вхідних гнізд приладу нічого не підводиться.

На шкалі mV повторюються два верхні режими DC і AC з тією різницею, що замість V відображається mV.

Дві нижні зображення відображаються на положенні ЦП Hz при вимірюванні частоти та шпаруватості.

Змінні сигнали

Виміри синусоїд можна виконувати на двох межах: вольти (ліве положення перемикача) та мілівольти (правіше). Коли очікуваний результат невідомий, то завжди вибирають більшу межу, що виставляється меншим поворотом рукоятки.

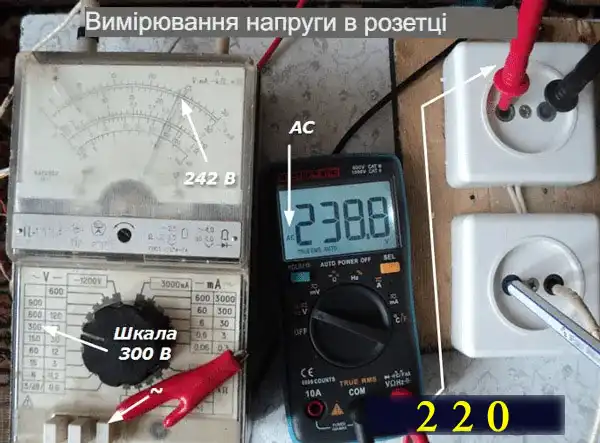

Показую одночасне вимірювання напруги 220: як перевірити розетку двома приладами.

Різниця показань, як бачите, становила лише 3 вольта, що з побутового використання немає принципового значення.

Звертаю увагу на становище органів управління. Синьою кнопкою встановлено режим підсвічування дисплея, а жовтою – вимірювання параметрів синусоїди – AC.

До речі, один мій товариш довго не міг запам’ятати різницю між AC та DC. Весь час питав, де синусоїда, а де стоянка.

Тоді я йому навів приклад із льотчиками: пілот цивільної транспортної авіації набирає висоту, летить тільки прямою на одній висоті і плавно сідає. Він працює як DC постійний сигнал.

Військовий льотчик, повітряний ас, повинен володіти фігурами вищого пілотажу, стрімко літати вгору і вниз, як гармонійне коливання і навіть крутіше. Це AC або змінний сигнал. Запам’ятай збіг слів… уявіть, допомогло.

Частота та шпаруватість

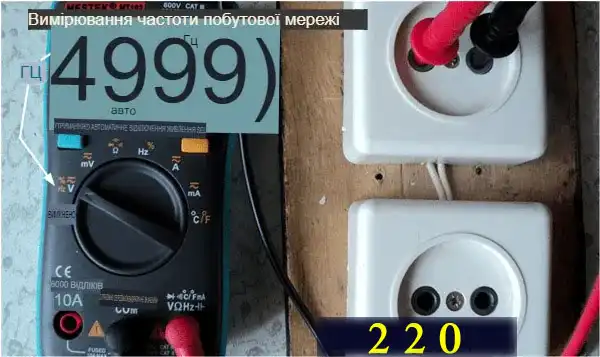

Показую замір на прикладі побутової мережі.

Аналогічно можна виміряти і шпаруватість сигналів. Просто треба уважніше працювати із кнопкою SEL.

До точної оцінки напруги на шкалі мілівольт вдаються в разі необхідності отримання точних результатів. Але там межа діючого значення сигналу обмежена: 600 мілівольт.

Окремо точне вимірювання частоти та шпаруватості можна зробити на п’ятому положенні центрального перемикача.

Замір постійної напруги

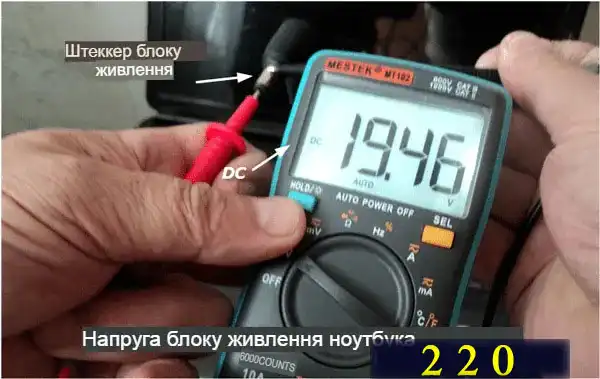

Показую на прикладі вихідних параметрів блока живлення ноутбука.

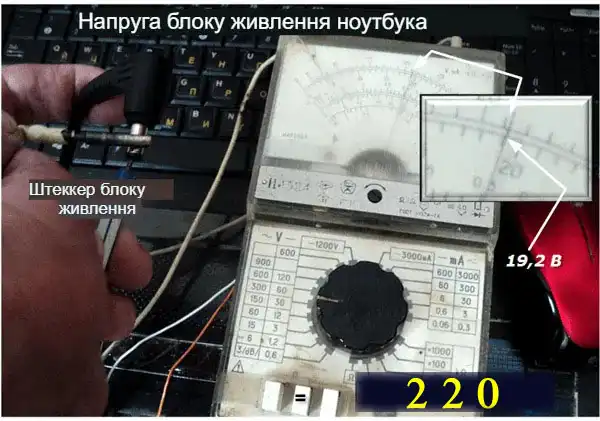

Цю операцію виконав старим тестером.

Просте порівняння однотипних результатів, одержаних різними приладами, збіглося. Відмінності з-поміж них незначні. Для практичних цілей важливо знати, що на неодруженому ходу імпульсний блок живлення ноутбука видає 19 вольт.

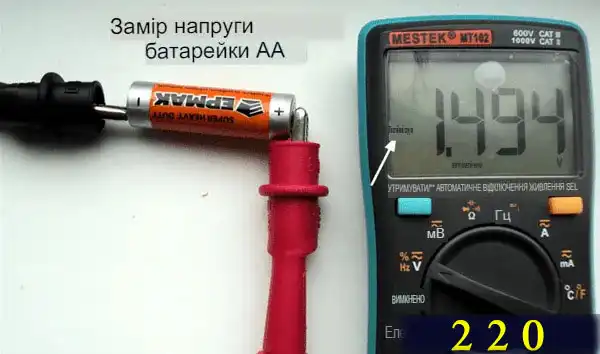

Доповнив перевірку приладу оцінкою батареї, що вже попрацювала: 1,49 V.

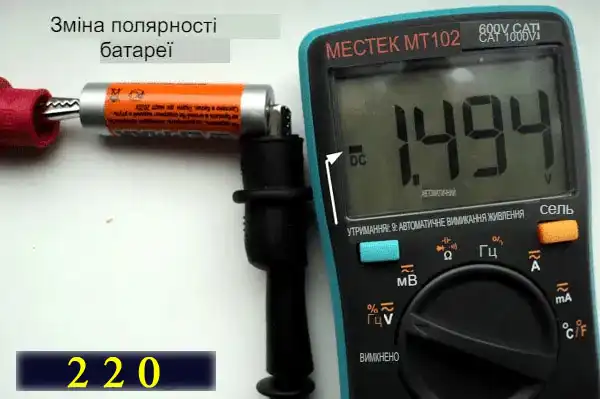

Потім вивернув її полярність і повторив замір.

Над знаком DC з’явився чіткий знак мінусу (-). За його індикацією слід судити про напрямок полярності постійного джерела. А для себе помітив таке правило.

Під час вимірювання постійної напруги поява знаку мінус перед цифровим виразом напруги свідчить про зворотну полярність.

Вимір мультиметром опорів

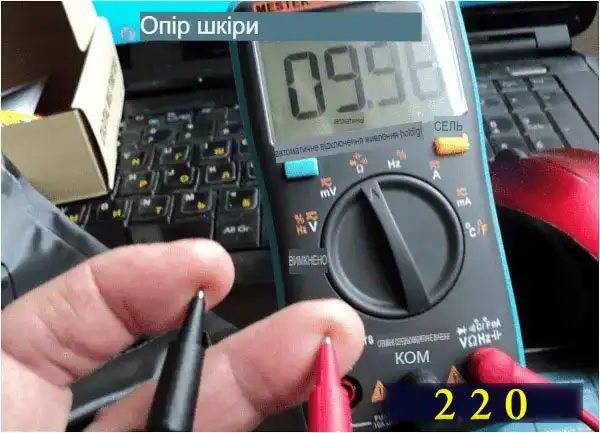

Першою шаленою думкою було визначити опір шкіри пальців, що я й зробив. Воно виявилося 10Ом.

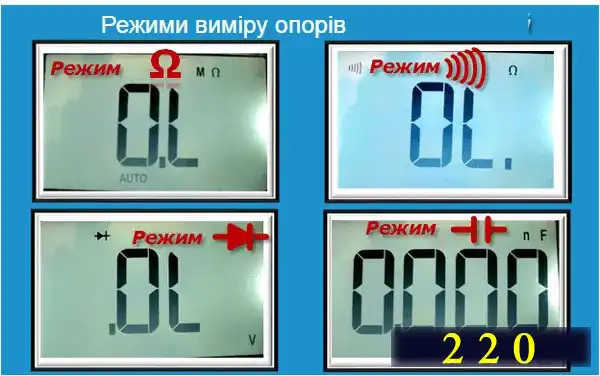

Далі центральний перемикач встановлюю в положення Ω, а кнопкою SEL вибираю режими опорів. Демонструю їхнє відображення рядом послідовних фотографій при розімкнених кінцях.

Для кожної з цих позицій показую приклади відображення результатів вимірювань прикладеними фотографіями.

Режим омметра

Тут виконується вимір опору підключеного ланцюга в межах від поділів Ома до десятків мегаом. Враховуємо, що вихідна напруга низька та не призначена для перевірки стану ізоляції.

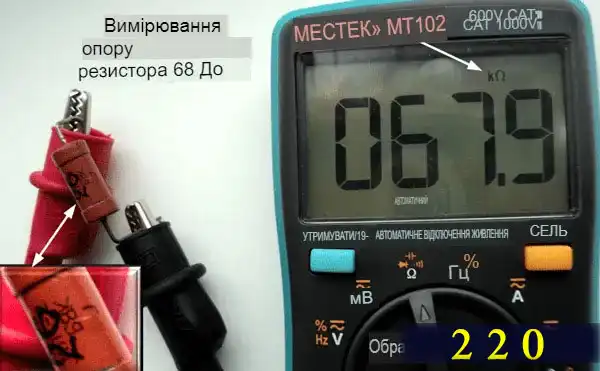

Як приклад, використовую як зразок старий резистор 2 вата номіналом 68 К.

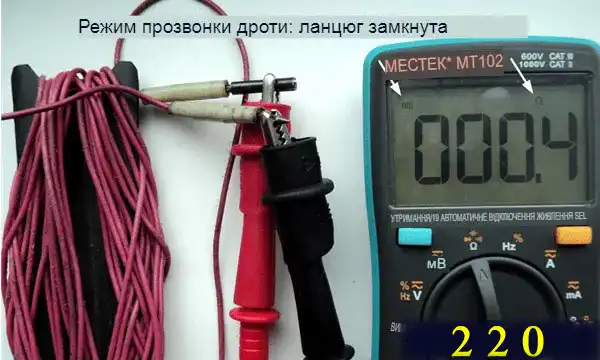

Режим продзвонювання

Функція створена для пошуку жил із протилежних кінців кабелю. Показую на прикладі дроту свого подовжувача.

На шкалі при замкнутому ланцюзі відображаються:

• результат виміру в Омах;
• піктограма продзвонювання у вигляді вихідного випромінювання, що супроводжується високочастотним звуком. Піщалка на мультиметрі нагадує настирливий писк комара.

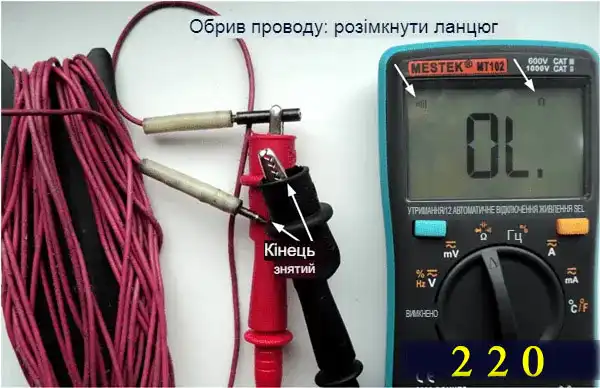

При розімкнутому ланцюгу або обриві дроту картина змінюється.

Дисплей відображає:

• показання 0L (не ∞ або I);
• піктограму продзвонювання, що супроводжується тихішими, періодично повторюваними звуковими сигналами, а не постійним писком.

Режим перевірки діода

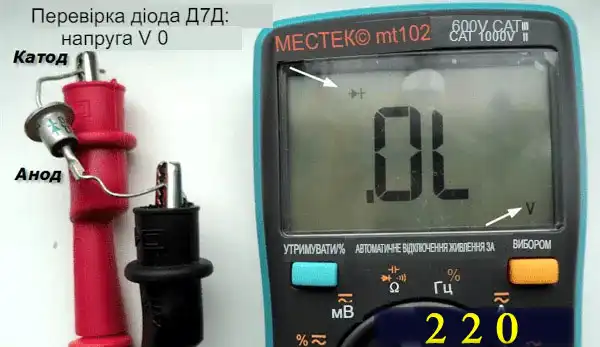

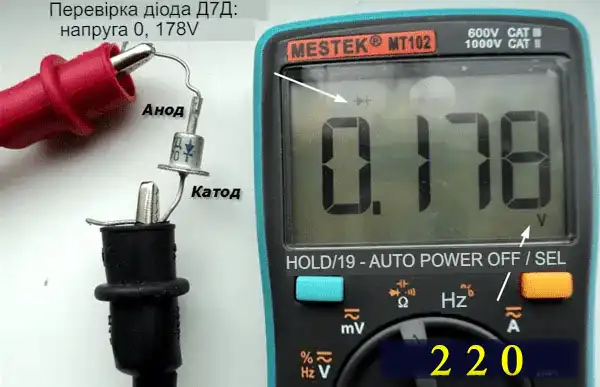

Взяв для прикладу германієвий напівпровідник типу Д7Д. Підключив його при прямій та зворотній полярності, отримав наступну картинку, показану двома фото.

На верхній частині показано напруження відкриття напівпровідникового переходу, а знизу воно відсутнє: проходить струм. Роблю висновок: діод справний. В іншому випадку буде виявлено обрив ланцюга або проходження струму в обидві сторони при зміні полярності.

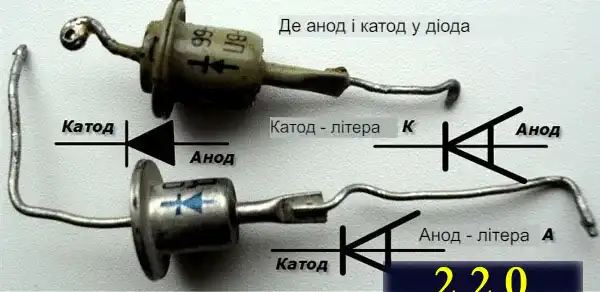

Як запам’ятати позначення анода і катода на кресленні

Включно з режимом діода, у новачків зазвичай виникає плутанина з читанням позначень анода і катода на схемі. На початковому етапі навчання допомагає просте правило: на мнемонічну схему подумки продовжуємо лінії бічних сторін трикутника і читаємо, яка вийшла літера на кожному кінці: К або А.

З боку буде катод, з протилежної, де А – анод.

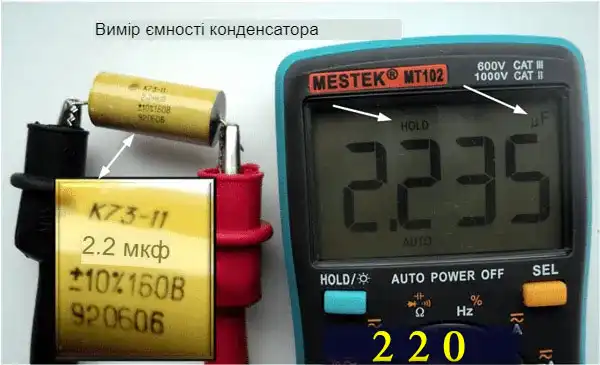

Режим вимірювання ємності конденсаторів

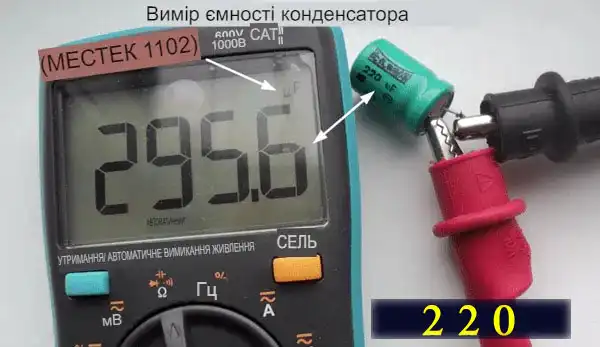

Вимір показую на прикладі полярного електроліту, який зазвичай використовується у блоках живлення для згладжування пульсацій напруги після діодного моста.

А нижче визначено ємність конденсатора, що включається до складу дільника напруги. Для фіксації результату натиснув кнопку Hold. Вона з’явилася на дисплеї.

Вимірювання частоти та шпаруватості

Функція доступна у другому та четвертому положенні центрального перемикача. При описі вимірювання змінної напруги я вже показав цей спосіб. На четвертому положенні ЦП відмінностей не побачив.

Вимірювання сили струму

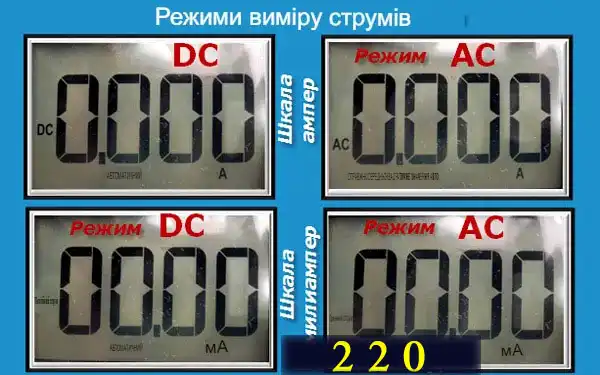

Цьому режиму відведено 6 та 7 положення центрального перемикача. У разі відсутності вхідного сигналу натискання кнопки SEL супроводжується відображенням наступної інформації.

Перевірка ланцюгів змінного струму

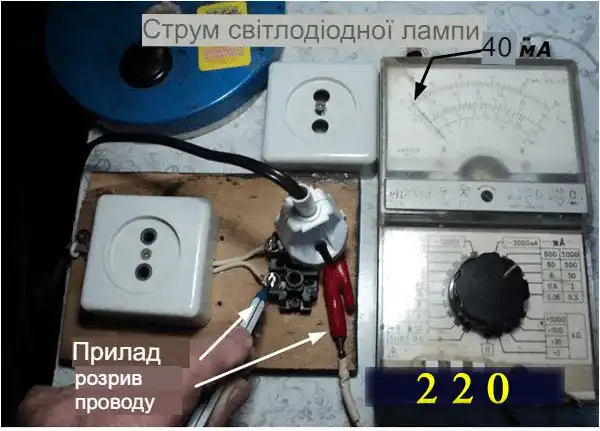

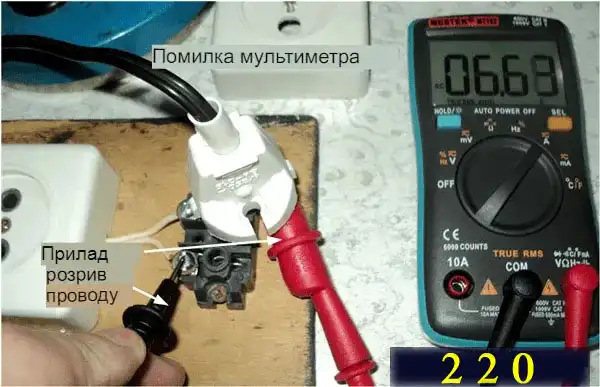

Як джерело струму вибрав світлодіодну лампу 220 вольт, вкручену в настільний світильник. Для наочності підключив її через розетку подовжувача зі знятою кришкою та використав свій старий тестер. Він показав струм 40 міліампер, чому вірю.

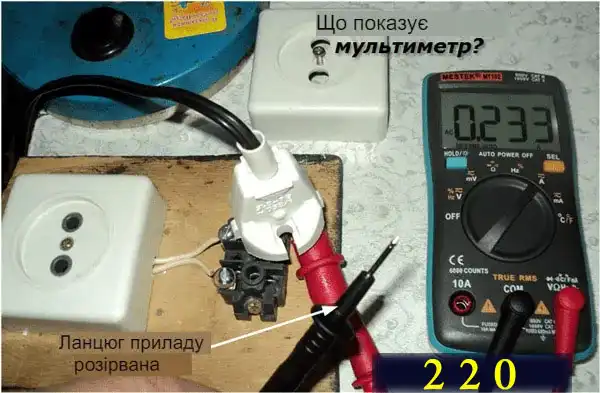

Замінив його на мультиметр і помітив, що почалися дива: ще не до кінця зібрав схему, а Mestek MT102 став уже показувати якісь цифри: 233 мА.

На фото чітко видно, що:

• чорний щуп нікуди не підключений;
• становище центрального перемикача на позиції ампери;
• червоний кінець вставлений у гніздо до 600 мА.

Встановив чорний щуп на місце, створивши замкнутий ланцюг для струму і побачив показання 6,68 ампера, чому вірити не можна. Це очевидна помилка мультиметра.

На шкалі міліампер перевірку проводити відмовився: виникли якісь неясні сумніви — раптом згорить.

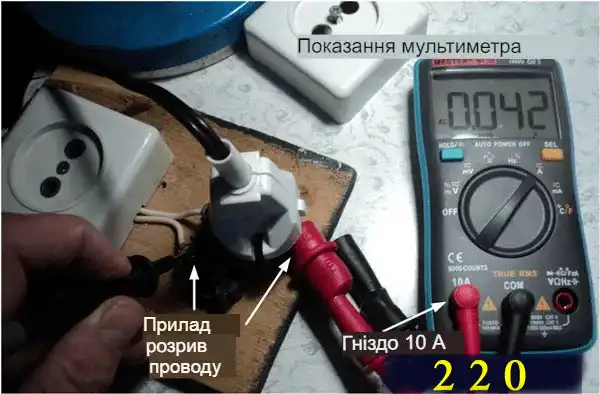

Потім червоний щуп переставив у позицію виміру на 10 ампер і побачив нормальне показання 42 міліампера змінного струму.

Залишилось завдання розібратися з причиною помилкових вимірів: я неправильно працюю чи придбаний Mestek MT102 має дефект.

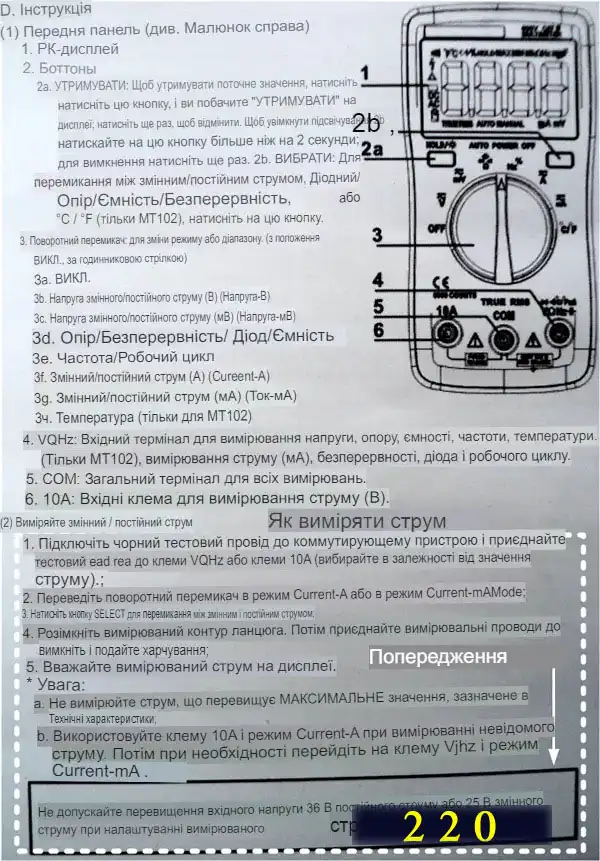

Довелося покладатися на свій досвід, а звертатися до заводської інструкції. Прикладаю фото сторінки, де показано послідовність дій для користувача, як виміряти струм.

Внизу у рамці спеціально обумовлено попередження.

Не перевищуйте вхідну напругу 36В постійного струму або 25 вольт змінного, коли ви перебуваєте в режимі вимірювання струму.

У мене це попередження викликало подив: чому так працює цифровий мультиметр? Виходить, я не зможу їм вимірювати струми навантажень у побутовій мережі 220. Виходить: цим режимом користуватися допустимо тільки в авто або при роботі з імпульсними блоками живлення на нижчій стороні.

Перевірка ланцюгів постійного струму

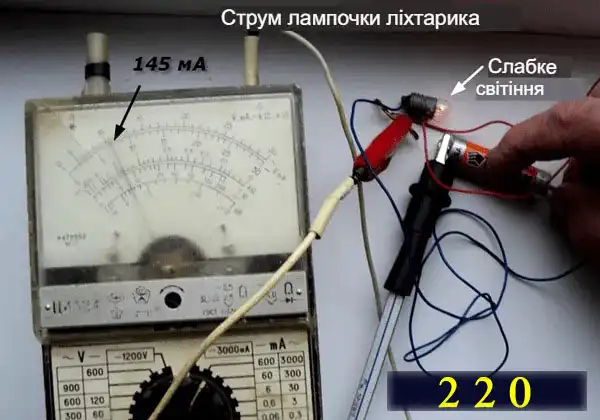

Експеримент знову розпочав із тестера. Взяв одну пальчикову батарейку АА та лампочку від кишенькового ліхтарика. Виміряв струм, отримав 145 міліампер.

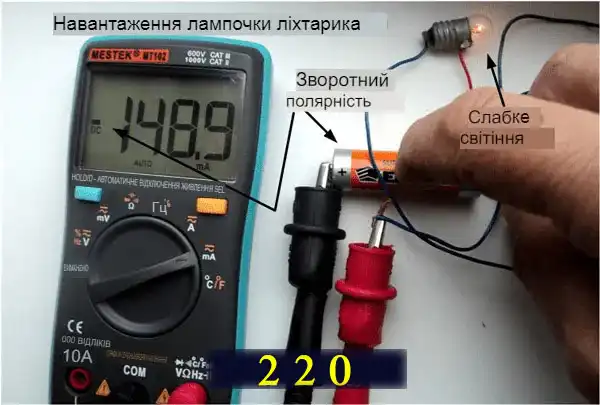

Замінив тестер мультиметром на шкалі міліампер. Отримав результат 149 мА. Про зворотне увімкнення батареї свідчить мінус на дисплеї перед цифрами.

Після зміни полярності мінус зникає. Замір проводив на струмових гніздах до 600 мА та 10 А. Показання однакові.

Для становища центрального перемикача позиції А замір не вдалося зробити у правому гнізді.

Вимірювання температури мультиметром

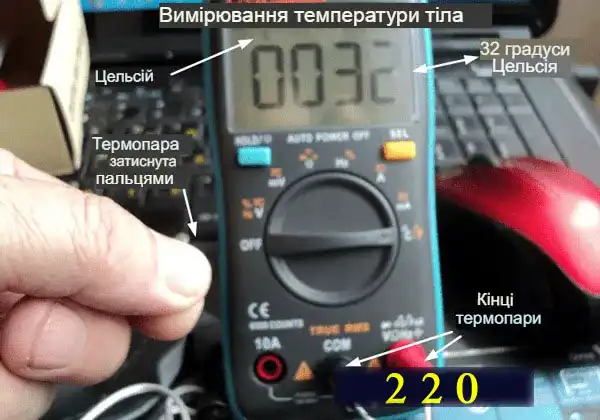

Спочатку перевірив роботу термометра, просто затиснувши кінчик термопари пальцями. Отримав свідчення 32 градуси за Цельсієм.

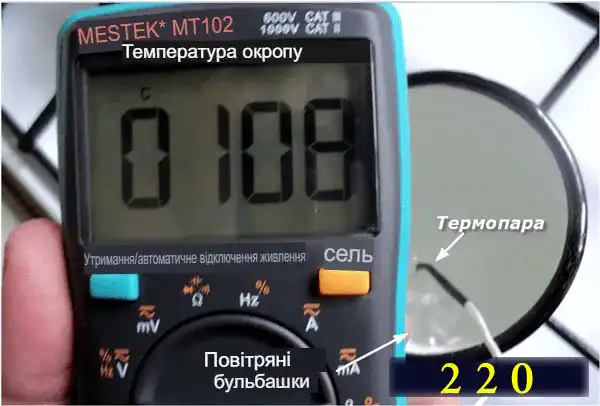

Потім закип’ятив на газі кухоль води і вставив в область бульбашок термопару. Побачив, як працює термопара коли бульбашки вирують, а температура скаче від 100 до 108 градусів.

Усі показання відображаються у градусах Цельсія, незважаючи на те, що градуювання термопари виконано на шкалі Фаренгейта.

Як працює на більш високих температурних межах термопара, мені не особливо цікаво: я не став перевіряти інші діапазони.

Особиста думка про digital multimeter Mestek MT102

Мій далеко не повний огляд дозволяє зробити висновок, що китайський прилад Mestek MT102 – не такий вже й простий мультиметр, як здається на перший погляд. У нього є конструктивні особливості, що відрізняють його від цифрових аналогів.

Виробник із Китаю заявив про метрологічні характеристики свого виробу, які зайняли 2 сторінки інструкції.

Для побутових цілей та звичайних перевірок електрики в авто така точність практично не потрібна. Я її не перевіряв, а лише оцінив працездатність найважливіших для себе функцій.

У принципі ця модель мене влаштувала, але наголошую на виявлених недоліках:

• неможливість виміру струму в мережі 220 вольт;
• несправність центрального перемикача при положенні А;
• ушкодження ізоляції крокодила.

Поширені запитання

Чим мультиметр Mestek MT102 відрізняється від старих аналогових тестерів?

Основна відмінність Mestek MT102 — у сучасному підході до зчитування та точності показників. У той час як стрілочні моделі, зокрема популярний Ц4324, вимагали зорової концентрації, розшифровки шкали та врахування похибок, цифрові мультиметри дають миттєві результати з чітким підсвічуванням. Це особливо зручно для електриків-початківців, яким важко одразу звикнути до аналогових шкал. Mestek MT102 оснащений великим екраном з підсвіткою, що дозволяє легко проводити вимірювання навіть у поганому освітленні. Якщо ви хочете детальніше ознайомитися з характеристиками електропристроїв, рекомендую переглянути інформацію про електровимірювання — там ви знайдете багато практичних прикладів.

Які основні режими вимірювань доступні в Mestek MT102 і як їх застосовувати?

Mestek MT102 підтримує стандартні функції, такі як вимірювання постійної та змінної напруги, сили струму, опору, перевірка діодів, прозвонювання ланцюгів. Окрім цього, він дозволяє вимірювати температуру за допомогою термопари. Завдяки автоматичному вибору діапазонів прилад спрощує роботу й мінімізує ризик помилок. Для вимірювання температури достатньо підключити комплектну термопару, встановити потрібний режим і зафіксувати показники. Такий режим особливо корисний для перевірки стабільності елементів нагріву у побутових пристроях. Для новачків також буде корисно ознайомитися із правилами ремонту електропроводки, щоб знати, як правильно застосовувати мультиметр під час монтажу чи діагностики.

Чому важливо перевіряти стан батарей та які джерела живлення підходять для MT102?

Цей прилад працює від двох батарейок типу AAA, що є великою перевагою в порівнянні з пристроями, які живляться від «Крони». Окрім кращої доступності таких елементів, вони ще й надійніші в побуті. Водночас користувачам варто періодично перевіряти заряд батарей — при зниженні напруги мультиметр може або спотворювати показники, або зовсім не вмикатися. Заміна батарей здійснюється легко: потрібно відкрутити задню кришку та вставити нові елементи. Якщо в роботі часто використовуються розетки або перемикачі, варто заздалегідь перевірити їхній стан мультиметром — або звернутися до професіоналів через виклик електрика для комплексної перевірки мережі.

Як користуватися функцією прозвонювання і чому вона така важлива для монтажу?

Прозвонювання — це один із найкорисніших режимів, особливо коли потрібно швидко перевірити цілісність проводу чи наявність короткого замикання. Mestek MT102 оснащений звуковим сигналом, який дозволяє зрозуміти результат навіть без зорової перевірки дисплея. Якщо ви працюєте в умовах обмеженого доступу або поганої видимості — наприклад, у розподільчій коробці чи за меблями — звукова індикація стане незамінною. Перед прозвонкою слід переконатися, що мережа знеструмлена. Також важливо пам’ятати: для ефективного використання мультиметра у побуті не завадить розуміння основ електромонтажу, зокрема — як правильно облаштовуються розетки і вимикачі у квартирі або будинку.
