Види електричних розеток: 5 підходів до вибору конструкції

Світова енергетика на нашій планеті створила парадокс із електрикою:

• з одного боку, все населення користується електроприладами світових виробників;
• водночас держави запровадили свої стандарти на електричні мережі та способи підключення до них різних видів контактних з’єднань вилок та розеток.

Нам звичайним споживачам доводиться враховувати це при купівлі зарубіжних електроприладів. Інакше можна потрапити в халепу з величиною напруги або конструкцією.

Ну, а якщо поїхали за кордон по роботі або на відпочинок зі смартфоном та ноутбуком, то обов’язково подбайте про перехідники або специфічні подовжувачі. Інакше залишитеся без працездатних гаджетів.

Види розеток електричних у різних країнах: світова практика

Житлові приміщення зазвичай працюють за однофазною схемою з дво- або трипровідною системою подачі напруги.

Приватні будинки можуть підключатися трифазною напругою по чотирьох або п’яти живильним жилам кабелю.

Із загальних принципів підключення побутових споживачів до мережі електропостачання можна назвати:

• штекерний тип конструкції, коли напруга живлення підводиться на стаціонарно закріплені контакти, поглиблені всередині розетки з метою безпеки;
• оголені контакти вилки закріплені на шнурі, що підводить так, що у включеному положенні вони стають повністю закритими.

Технічне виконання цих правил відрізняється. Розміри та види електророзеток за міжнародними нормативами маркуються літерами англійського алфавіту.

Найкоротші відомості щодо них наводжу нижче.

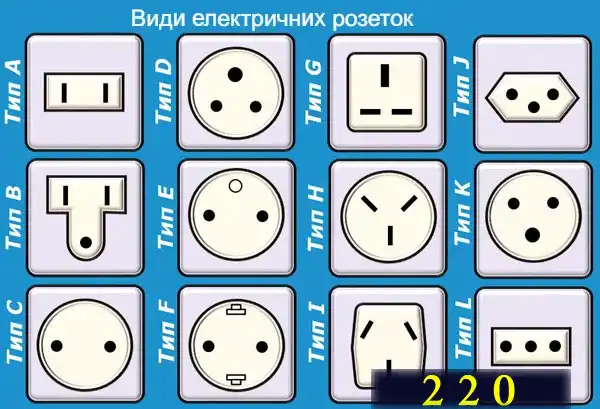

Таблиця видів електричних розеток однофазного виконання

Тип розетки	Держави	Особливості використання
A	Японія, США.	Без контакту, що заземлює. Харчування 110 вольт в Америці, 100 – Японії. Для потужних кіловатних навантажень у Японії 200 вольт.
B	Америка.	Із заземлюючим контактом. Живлення 110 вольт.
C	Євросоюз, СНД, Росія.	230 вольт без контакту.
D	Великобританія, Індія, Намібія, Непал, Шрі-Ланка.	230 вольт із заземлюючим контактом.
E	Франція, Данія, Польща, Словаччина, Марокко, Туніс.	–
F	Євросоюз, СНД, Росія, Данія.	–
G	Англійська варіант, Малайзія, Сінгапур, Кіпр, Гонконг, Мальта.	–
H	Ізраїль, Палестина.	–
I	Австралія.	–
J	Швейцарія	–
K	Данія	–
L	Італія, Північна Африка.	–

Ці типи розеток можуть працювати безпечно тільки до певного рівня підключеної потужності. На їхньому корпусі зазвичай пишуть номінальний струм: 6, 10 або 16 ампер . Остання величина є максимально допустимою.

Навантаження на 16 А відповідає потужність 220(В)×16(А)=3,5 кВт. Перевищувати її не можна: виникне перегрів ізоляції. Трифазні розетки можуть передавати струм 32 ампера.

Види електричних розеток: 2 стандарти

З часів СРСР у багатьох старих будинках, де не виконувалася заміна проводки, використовується радянський стандарт виделок та розеток. Він передбачає товщину контакту вилки 4 мм та довжину стрижня 19.

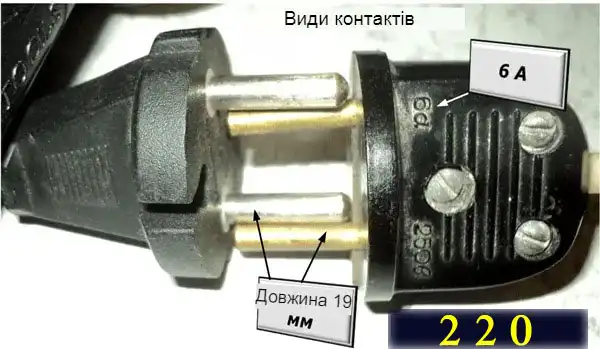

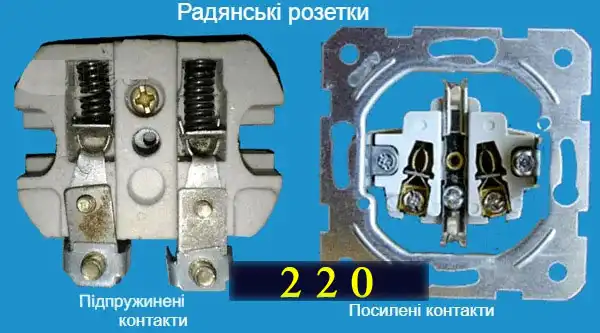

Усередині корпусу радянської електророзетки використовувалося два види конструкції контакту:

1. пружні;
2. посилені скобою.

Такі технологічні пристрої щільно притискали вилку, забезпечували хороший електричний опір перехідного контакту. Вважаю, що ліва конструкція зі сталевими пружинами працювала краще.

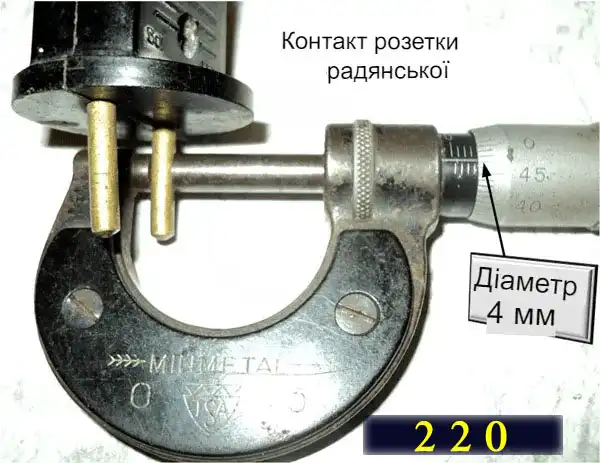

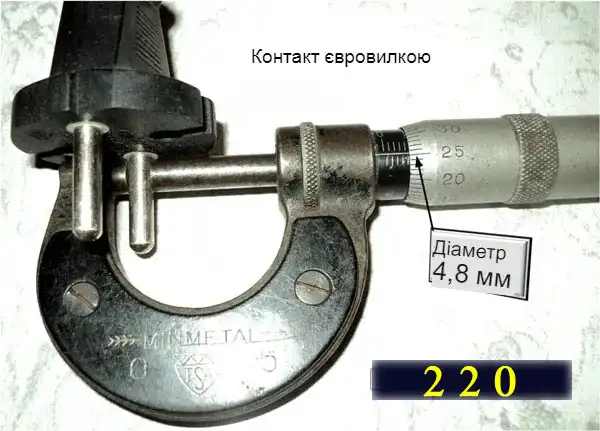

Сучасне обладнання використовує Євростандарт. Його діаметр контакту збільшено до 4,8 міліметра.

Довжина контактних стрижнів для розеток обох видів не змінилася. На картинці також видно, що євровилка виконана цільним литтям із пластику, а радянська вилка на 6 ампер скріплена гвинтами із двох половинок.

Відстань між центрами осей розеток та їх розташування на корпусі однакова. Тому виходить, що:

• Стару радянську вилку можна легко вставити в євророзетку. Але вжимання її контактів буде трохи ослаблене, що в принципі не критично для звичайних навантажень до 6 ампер або 6×220=1,32 кВт. Старих побутових приладів такої потужності не так багато.
• Якщо ж намагатися встромити євровилку в радянську розетку, то вона просто не увійде: зменшені отвори у пластиці не дозволять це зробити. Але їх можна розсвердлити чи зрізати лезом будь-якого гострого ножа.

У цьому випадку є прихована небезпека. На розетку підводиться нормальна напруга 220. До неї може бути підключений побутовий прилад з євровилкою на струм 16 ампер, а старі контакти розраховані на передачу лише шести. Вони будуть перегріватись, можуть стати причиною займання.

А так надійшли практично всі мої знайомі. Довелося пояснювати їм цю особливість.

Друга небезпека

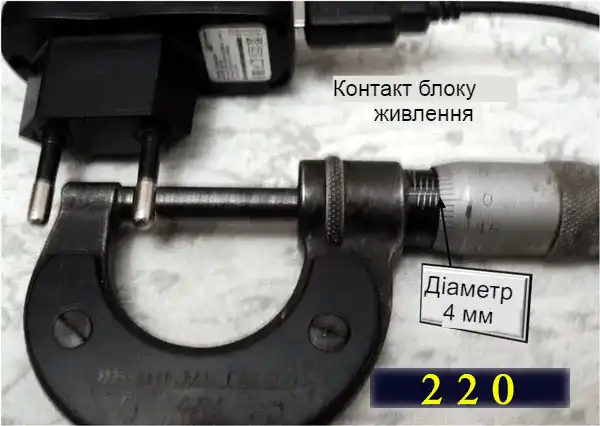

Блоки живлення сучасних телефонів, смартфонів та інших гаджетів випускають із контактами, діаметр яких становить 4 мм.

Для заряджання акумуляторів робочими струмами при установці блоку в євророзетку це нормально. Але використовувати ці корпуси для виготовлення подовжувачів небезпечно. А я вже зустрічав такі саморобки.

Монтаж електричних розеток: детальна інструкція для всіх типів житлових будинків

Хочу звернути увагу на правильне підключення дроту до контактних з’єднань.

У цьому питанні приховано протиріччя:

• з одного боку нічого складного немає і все на увазі, просто та інтуїтивно зрозуміло:
• але навіть електрики зі стажем часто припускаються типових помилок, що створюють проблеми при роботі звичайного гвинтового затиску.

Підключення проводу під гвинт передбачає низку особливостей, що враховують:

1. метал жили (мідь або алюміній):
2. товщину дроту;
3. спосіб підключення (прямим відрізком чи кільцем).

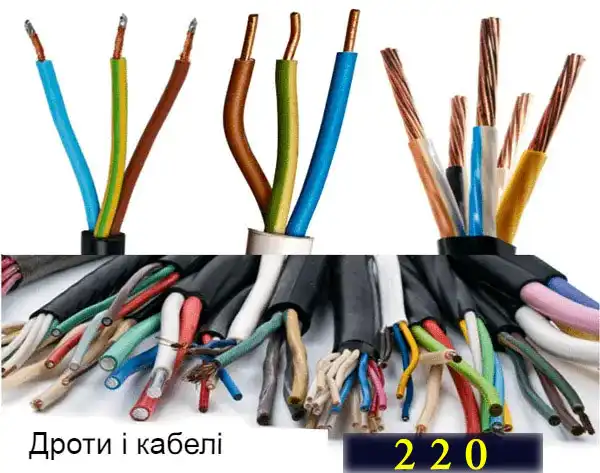

Як вибрати провід: мідь або алюміній

Метал дроту чи кабелю відіграє важливу роль під час створення електричного контакту. Він може бути з міді чи алюмінію.

Алюміній м’який , хімічно стійкий, але має підвищений порівняно з міддю опором. За товщиною його дроту 2,5 мм кв можна передавати приблизно такі ж навантаження, як для міді 1,5 квадрата.

На повітрі відбувається швидке окислення поверхні алюмінію з утворенням оксидної плівки, що має ізоляційні властивості. Вона додатково погіршує електричний опір місця контакту, спричиняє його перегрів.

Мідь жорсткіша . Вона краще працює в стаціонарній проводці з однодротовою монолітною жилою. Гнучкі багатодротяні дроти призначені для монтажу в рухомих механізмах. Але їх можна прокладати всередині квартири.

Підключення мідних багатодротяних жил до контактів розеток та вимикачів необхідно виконувати через віконці – спеціальні наконечники, що потребують додаткового обтиску.

Просте скручування призведе до того, що частина жил вийде з контакту, а він при екстремальному навантаженні перегріватиметься. Допустимо скрутку добре пропаювати, але це складний процес.

Вибір перерізу кабелю за навантаженням: таблиця

Товщина дроту повинна відповідати потужності, що передається по ньому . Її зручно оцінювати за пропонованою таблицею.

Діаметр струмопровідної жили кабелю легко виміряти звичайною лінійкою. Для цього беруть олівець чи будь-який круглий предмет циліндричної форми. З відрізка дроту знімають ізоляцію.

Потім дріт намотують щільними кільцями витків 10-15 цей циліндр і притискають пасатижами. Залишається лінійкою виміряти загальну висоту створеної пружини і поділити число витків. Отримаємо діаметр. По ньому обчислюємо площу кола через число π=3,14.

Як підключити провід до розетки: 2 способи

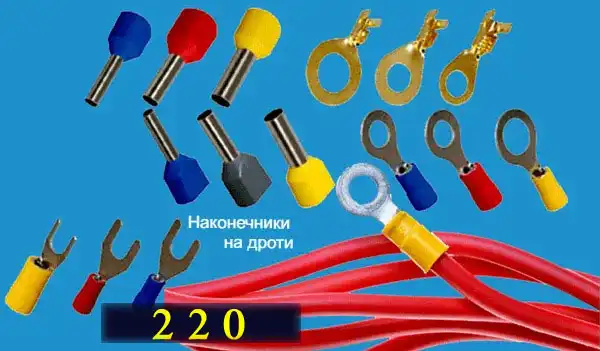

Створення контакту за допомогою кільця

У радянських моделях виделок і розеток часто потрібно згортати монолітну жилу кільцем і встановлювати в клему гвинтовим затискачем. Оскільки цей спосіб ще застосовується, то вказую на характерну помилку, яку припускають через неуважність.

Справа в тому, що при загвинчуванні гвинта фіксуюча шайба передає зусилля обертання викрутки на кільце і деформує його: стискає або розтискає.

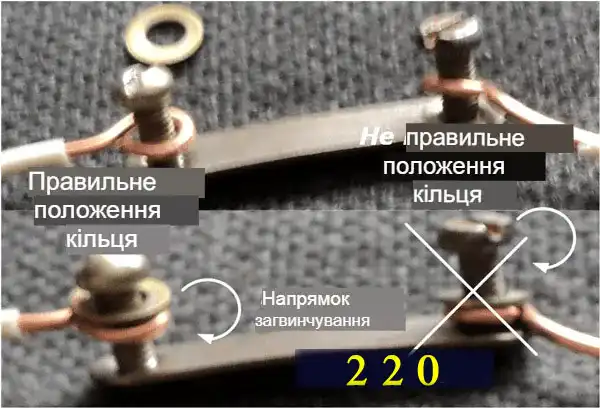

Тому кільце на гвинт слід надягати у напрямку руху різьблення. Тоді воно буде стискатися і утворює щільний електричний контакт. Не забувайте під гвинт підкладати шайбу. Інакше головка просто розсуне кільце.

Особливо актуальною є ця вимога при роботі з алюмінієвою проводкою. М’який метал легко зсувається під зовнішнім навантаженням, хоча на релейних панелях мені часто траплялися й розсунуті кільця з ослабленим контактом.

Сучасний спосіб підключення

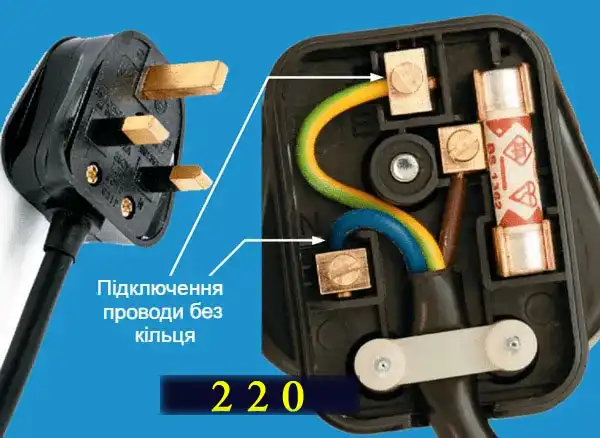

Зараз всі вилки та розетки зроблені для полегшення роботи монтажників. З невеликого кінчика дроту достатньо зняти трохи ізоляції і вставити його в підготовлене гніздо з наступним притисканням гвинтом, що фіксує, через шайбу.

Цей прийом полегшує монтаж, але потребує дотримання зусилля притиску. Вважаю, що в принципі метод нормальний, але він не дуже підходить для підключення дротів із алюмінію.

Справа в тому, що при максимальному навантаженні мідь та алюміній нагріваються та розширюються у затиснутому гвинтами об’ємі. Відбувається це однаково. Метали мають різні коефіцієнти лінійного розширення.

Алюміній розширюється більше. Завдяки обмеженому об’єму та високій пластичності він змінює свою форму. А після відключення навантаження відбувається остигання та зменшення розмірів. При цьому сила стиску гвинтом зменшується.

Після кількох циклів проходження інтенсивних навантажень стиск дроту в контактному гнізді може зникнути. До того ж на алюмінії під впливом повітряного середовища утворюється шар оксидної плівки.

Все це створює підвищений електричний опір контакту та перегрів конструкції, пошкодження ізоляції.

Алюмінієва проводка вимагає частішого контролю технічного стану контактних з’єднань, регулярного їх внутрішнього огляду та ретельного протискання.

Мідний провід має менше лінійне розширення і підвищену механічну міцність. Він краще працює в контактних з’єднаннях виделок, розеток та вимикачів.

Після складання електричної схеми та проведення внутрішнього огляду всі її елементи та контакти необхідно випробувати під навантаженням протягом часу роботи побутового приладу.

Як тільки з обладнання знято напругу, слід одразу оцінити нагрівання контактних з’єднань, провести їх огляд. Цей етап дозволяє виявити будь-які приховані дефекти та випадково допущені помилки монтажу.

Встановлення розеток у бетонну стіну: як робити легко та швидко.

Сучасні панельні будівлі із залізобетонних плит оснащують прихованою у будівельних конструкціях проводкою не лише з декоративними цілями, але й для обмеження доступу, вирішення питань безпеки.

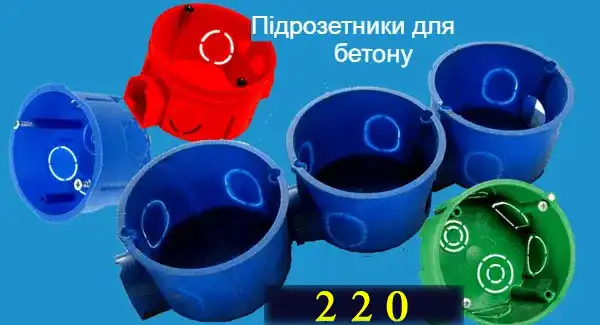

Встановлення розеток у бетонну стіну проводиться за спеціальною технологією за допомогою попереднього монтажу підрозетників. Вони виконують роль корпусу, захищають штекерний механізм попадання сторонніх предметів.

Розетки закритої установки випускаються тільки з передньою кришкою. Їхній механізм відкритий з боків і ззаду.

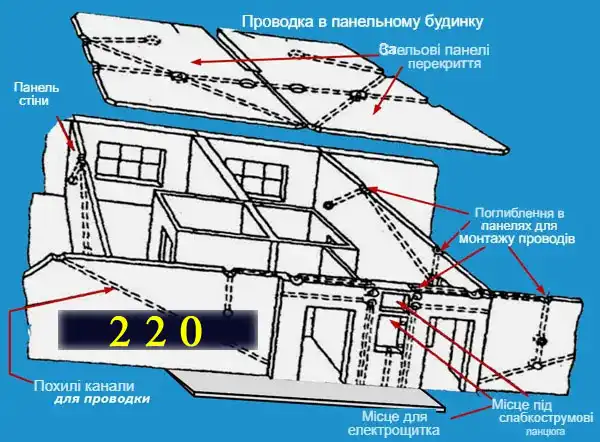

Кабелі в бетонній будівлі укладають у спеціально виготовлені на заводі порожнини.

Зазвичай під час будівництва житла кабельні канали розташовують горизонтально і вертикально під прямими кутами. У панельних будинках це правило часто порушується. З метою економії матеріалу проводка виконується найкоротшими шляхами.

Їх треба знати. Ці відомості є в організаціях ЖКГ та й місцеві електрики їх вже добре вивчили.

Однак не всіх влаштовує подібна проводка і мешканцям часто потрібно перенести розетку або вимикач або повністю прокласти нову за рахунок прорізування в бетоні штроб та приміщення кабелів.

Процес цей складний та фізично важкий. Полегшити та прискорити його виконання допомагає професійний інструмент: штроборіз.

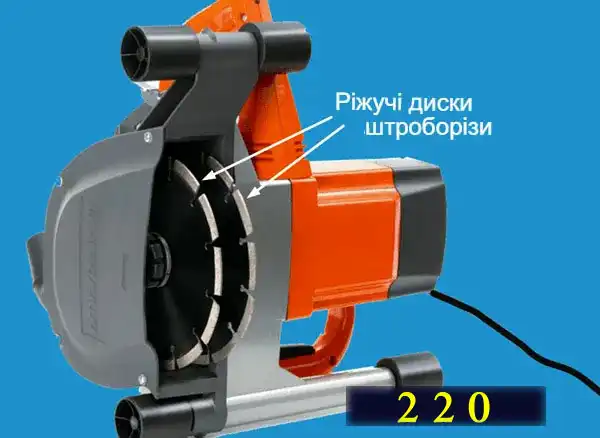

Він швидко обробляє панельні стіни, робить одразу дві паралельні канавки своїми ріжучими дисками. Пил від обробки бетону відразу засмоктується по гнучкому шлангу в будівельний пилосос із захищеним електродвигуном.

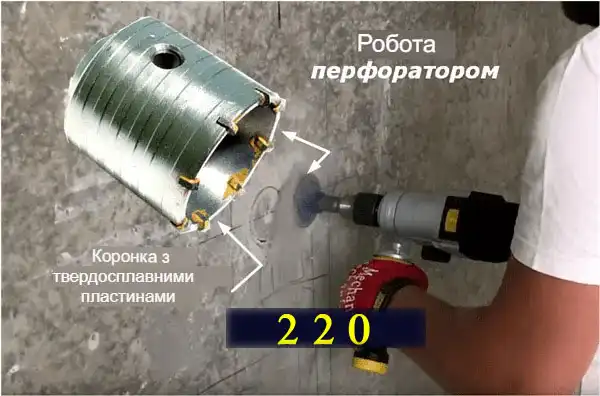

Порожнини у стіні для підрозетників зручно робити перфоратором із спеціальною головкою — коронкою, виготовленою для вироблення в бетоні круглих порожнин. Її наконечники виконані з тугоплавких пластин, стійких до великих стираючих та ударних навантажень.

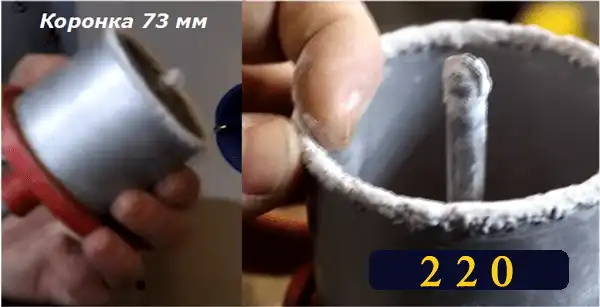

Подібні коронки дозволяють зручно робити порожнини не тільки в бетонній стіні, а й цеглині, піноблоках, камені.

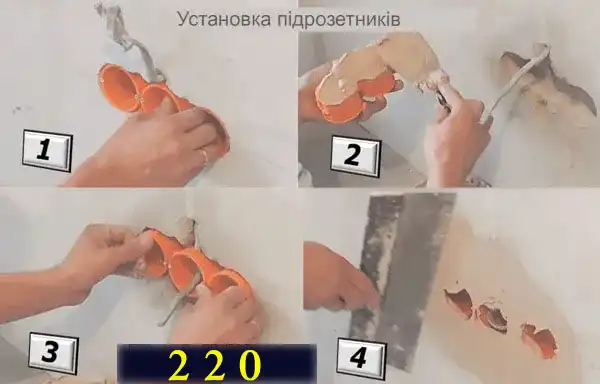

У прорізані поглиблення встановлюють підрозетник і заводять кабель для підключення до розеток. На малюнку нижче показано технологію виконання цієї роботи за 4 етапи:

1. приміряння;
2. обмазування шпаклювальною сумішшю;
3. встановлення в порожнину;
4. штукатурка, що вирівнює.

Коли штукатурна суміш засохне в підрозетник, можна встановлювати розетковий механізм. Але до початку цієї операції необхідно перевірити стан заведеного кабелю та його технічну справність.

При підключенні блоку розеток шлейфом, послідовно одна до одної, між ними заводять кабельні перемички. Їхня довжина повинна виступати з кожного підрозетника на 15-20 сантиметрів. Коротше робити не варто.

Справа в тому, що мідний дріт з перетином 2,5 мм квадратних має досить високу жорсткість. Підключати короткі кінці не зручно, а нормально вставити змонтований розетковий механізм в обмежений простір буде дуже важко.

Тому жорсткість товстого дроту компенсують його довжиною та попереднім згинанням змійкою. Вона починає працювати як хутра у гармошки, що дозволяє зручно вставляти та витягувати розетковий механізм.

Економія на коротких кінцях, а особливо витягування дроту зі зворотного боку порожнини, як практикують окремі “електрики естети”, ускладнює виконання профілактичних робіт та подальший ремонт. Робити так не варто.

Особливу небезпеку короткі кінці дроту завдають жилам з алюмінію. Вони, хоч і м’якіші, але менш міцні. Після кількох згинань в одному місці алюмінієвий дріт швидко обламується.

Коли кінець короткий і відвалився, витягнути його не вийде. У цьому випадку доводиться експериментувати з монтажем подовжувачів чи виконувати повну заміну проводки.

А ось тут власнику квартири варто подумати наперед. Багато хто просто заштукатурює кабель у штробі стіни не поміщаючи його в гофру.

Для його вилучення потрібно все знову довбати. Тому монтувати так можна лише добре перевірену та надійну кабельну продукцію, а кінці дротів робити довгими.

Підключення проводів до контактів розеток

Серед електриків постійно точаться суперечки: з якого боку штеккерного гнізда заводить потенціал фази та нуля. Я вважаю, що це не є принциповим. Завжди можна взяти до рук індикатор напруги та з його допомогою розібратися.

Однак завжди рекомендую все в одній квартирі або приватному будинку робити одноманітно. Цей принцип полегшує монтаж та пошук несправностей, наголошує на культурі працівника.

Як розводити захисний РЕ провідник

Якщо дроти фази і нуля досить часто роблять складовими та збирають окремими відрізками через розпаювальні коробки, то із захисним РЕ провідником так чинити заборонено.

Він повинен прокладатися цілісним шматком безпосередньо від роз’ємної електричної точки до шини кімнатного розподільчого щитка без будь-яких розривів та додаткових підключень.

Це диктується вимогами безпеки. А їх треба суворо дотримуватись.

Установка розеток у гіпсокартоні: хитрощі технології

Будівельники використовують два різні способи застосування гіпсокартонних листів при ремонті квартири для:

1. остаточного вирівнювання поверхонь та створення ідеально рівних площин;
2. виготовлення перегородок та стін.

У першому випадку лист наклеюють впритул на базову площину, а відразу за ним розташовується бетон, цегла або інший матеріал.

У другому варіанті за листом створена порожня порожнина, що дозволяє розміщувати в ній приховані магістралі та електромонтажні вироби.

Ці два фактори визначають те, як має бути виконано встановлення розеток у гіпсокартоні.

При щільному розташуванні листа на стіні в останньому прорізають отвір під підрозетник і поглиблюють перфоратором. Подальша робота виконується за цією технологією для бетону.

Нижче я розповідаю, як слід просто і швидко змонтувати розетку в лист гіпсокартону, коли за ним немає сторонніх предметів, що заважають її встановленню.

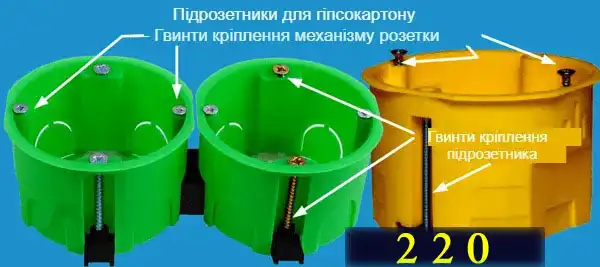

У конструкції підрозетника є дві пари гвинтів:

1. Одна пара зміцнює розетковий механізм у встановленому пластиковому корпусі.
2. Друга – фіксує підрозетник пересувними лапками на аркуші гіпсокартону.

Технологія встановлення: спосіб №1

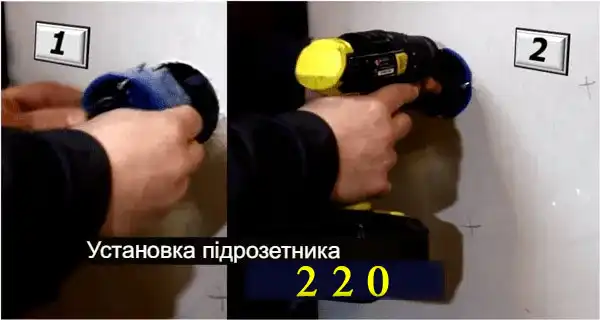

Використовуємо коронку для прорізування круглих отворів діаметром 68 мм. Вони широко представлені продажем, є у наборі у більшості майстрів.

За допомогою дриля або шуруповерт нею просвердлюється отвір. Оскільки основу листа становить дуже м’який матеріал: паперова основа та спресована крейда, то якісніше свердління відбувається при обертанні зубців коронки проти годинникової стрілки – зворотний реверс.

У підготовлений отвір руками вставляють підрозетник і щільно загортають гвинти підібгання лапок.

Робота завершена. При такому способі монтажу верхня поверхня підрозетника виступає над поверхнею гіпсокартону на товщину обідка пластикової кришки близько 1 мм.

Певна частина розеткових механізмів приховає цей виступ своєю декоративною кришкою. Але не все. Якщо зверху будуть наклеюватися тонкі шпалери або стіна піддана фарбуванню, то стане помітний зазор, що утворився.

Його допоможе позбутися прийом невеликого заглиблення всередину гіпсокартону.

Спосіб №2: утоплений монтаж

Тут додатково зрізується край прилеглого картону на глибину верхнього шару картону близько одного міліметра.

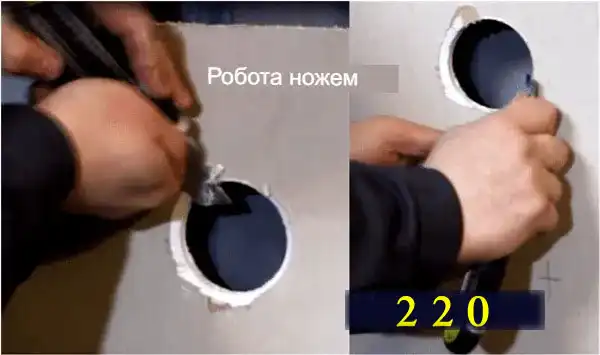

Найпростіший варіант – використання звичайного будівельного ножа. Однак їм треба працювати обережно. Лезо слід вести так, щоб воно не поглиблювалося далі 1 мм і не знімало надто широку кромку

Велике пошкодження верхнього картонного шару послаблює міцність кромок отвору і згодом грубо встановлена розетка разом з підрозетником може провалитися всередину стіни.

Тому зняття фаски рекомендується виконувати професійним інструментом. Однак він досить дорогий. Але є вихід: використання коронки для вирізування отворів у плитці на 73 мм.

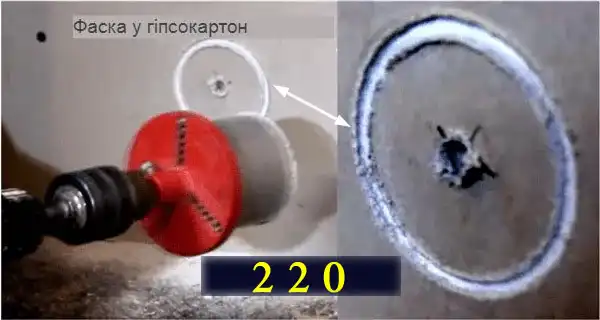

Нею роблять початкову обробку поверхневого шару, формуючи фаску.

Поглиблення має пройти через папір на загальну глибину не більше 1 мм. А далі центром цього отвору працюють звичайною коронкою на 68 міліметрів.

Тепер пропоную порівняти якість цих трьох способів монтажу підрозетників.

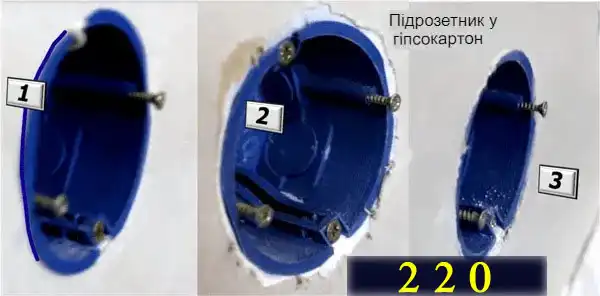

Зліва під номером 1 варіант кріплення корпусу з виступом. №2 і 3 – утоплений кромки. Спосіб підрізання ножем показаний другою картинкою, а обробка коронкою 73 мм – третьою.

Як бачите, останній спосіб відрізняється акуратністю та професійною точністю.

Всі три приховані способи монтажу розеток у гіпсокартон використовують майстри у своїй практиці. Ваше завдання: вибрати найбільш підходящий: визначитися з уподобаннями дизайну або надійності кріплення.

Із варіантами монтажу однієї розетки визначились. Коли треба розмістити розетковий блок на подібній стіні, то надходять аналогічно.

Тільки попередньо доведеться прокреслити його осьову лінію строго по лінії горизонту і на ній розмітити центри отворів на відстані 72 мм один від одного.

Монтаж розеток у дерев’яному будинку: забезпечуємо пожежну безпеку

Висушена деревина добре горить.

Ця властивість створює великі проблеми в питаннях безпеки дерев’яних будівель: колоди, бруса або виконаного за каркасною технологією.

Монтаж проведення в дерев’яному будинку вимагає суворого дотримання правил, вироблених багаторічним досвідом людства, а встановлення розеток є необхідною частиною цього процесу.

Сумний досвід погорільців та пожежників свідчить, що коли вогнище займання знаходиться усередині дерев’яної стіни, то гасити його дуже складно. Прийде спочатку розібрати частину стінової конструкції, а на це йде багато часу.

Вимоги законодавства до прихованого проведення

Нормативи вимагають ізолювати електричні дроти та кабелі від деревини герметичним простором із металу.

Воно у разі пошкодження ізоляції та початку її займання не дасть можливості вогню перекинутися на дерево, а обмежений об’єм повітря виключить приплив кисню, ніж запобігатиме горінню.

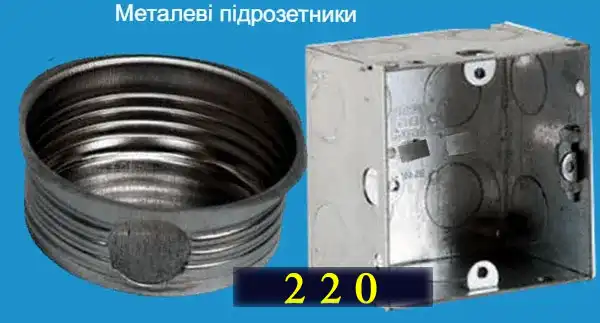

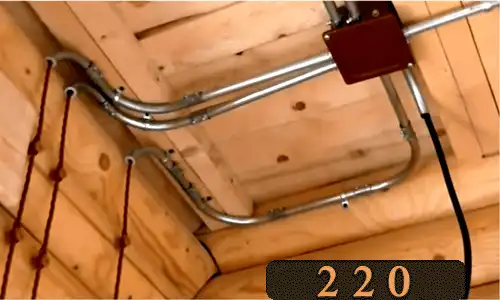

Тому прихована проводка міститься в металевих трубах або коробах певної товщини, а розетки та вимикачі вбудовують у спеціальні конструкції підрозетників з негорючих матеріалів.

Вони збоку є отвір для різьбового з’єднання з трубою введення кабелю електропроводки, а розетковий механізм вставляється і кріпиться зверху гвинтами. Звичайні пластикові конструкції тут заборонені.

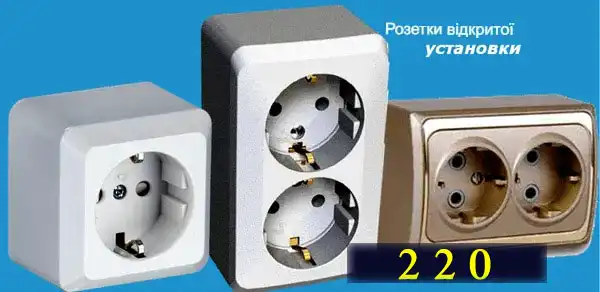

Монтаж розеток у відкритій проводці

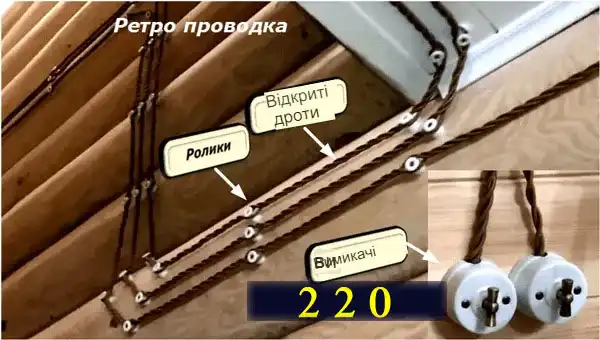

Наведу два дозволені правила та найбільш пожежобезпечні способи:

1. ретро-проводка;

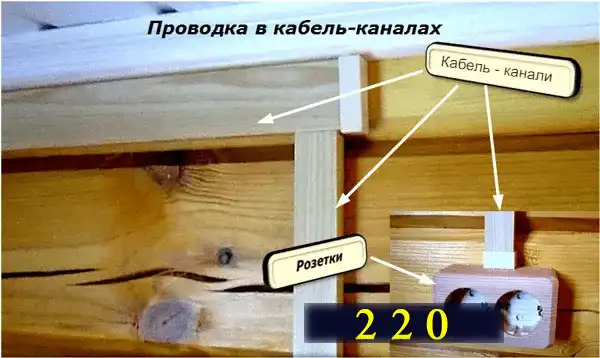

2. кабель-канали.

Для цих випадків виготовляють закриті з усіх боків корпуси розеток із пластику.

Їх кріплять до стіни через спеціальні перехідники – підрозетники з негорючих матеріалів.

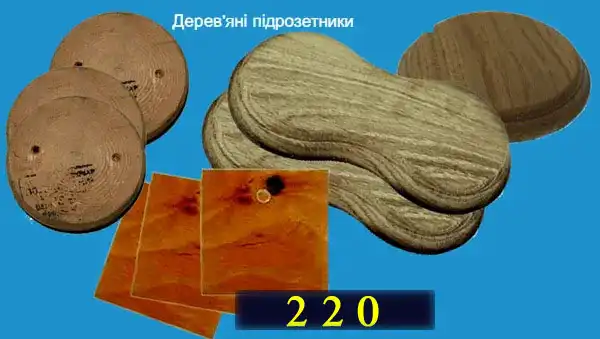

Існують подібні підставки з різних шарів деревини, які використовуються в декоративних цілях. Їх захищають від займання просоченням протипожежними сумішами.

Подібна обробка не виключає повного розвитку пожежі, але значно відсуває початок займання.

Способи відкритої прокладки проводки та монтаж електричних точок у ній допустимо робити не тільки у дерев’яних будинках, але й усередині будівель із будь-яких інших будівельних матеріалів.

Поширені запитання

Чи можна встановлювати євровилку в радянську розетку, і наскільки це безпечно?

На перший погляд здається, що євровилка не надто відрізняється від старої радянської, і, якщо її трохи підштовхнути, вона таки ввійде в отвори розетки. Проте це небезпечне рішення. Радянські розетки мають менший діаметр отворів, розраховані на струм до 6 ампер, тоді як євровилки — на 16 ампер. Якщо ви таки «втиснете» євровилку в таку розетку, вона не зможе витримати навантаження, контакти будуть перегріватися, і це може стати причиною короткого замикання чи навіть пожежі. Особливо це стосується потужних приладів — обігрівачів, чайників, прасок. Отже, фізично — можна, а от технічно — категорично не варто. Найкраще рішення — повна заміна розеток на сучасні євростандарти, із правильною проводкою і захисними елементами.

Як правильно з’єднувати алюмінієві проводи у розетці, щоб уникнути перегріву?

Алюмінієвий дріт має низку особливостей, які не можна ігнорувати. Він легко окислюється при контакті з повітрям, утворюючи шар, що заважає нормальному електричному контакту. Також алюміній дуже м’який, тому після кількох згинів може зламатися. При затисканні гвинтом всередині розетки важливо пам’ятати про ефект температурного розширення. Алюміній розширюється сильніше за мідь, тому контакт може ослабнути вже після кількох циклів нагрівання. Щоб уникнути таких ризиків, слід використовувати спеціальні наконечники, які обтискаються, або ж добре пропаяти скрутку, якщо це допустимо. Але головне — регулярно перевіряти затискачі та стан контактів, особливо у старих розетках. Ідеальний варіант — поступова заміна алюмінієвої проводки на мідну.

Який стандарт монтажу розеток у гіпсокартоні краще обрати: виступаючий чи утоплений?

Обидва способи — і з виступом, і з заглибленням — активно використовуються у практиці електриків. У першому випадку монтаж підрозетника проводиться просто у отвір, вирізаний коронкою 68 мм. Це швидко, проте після встановлення між обідком розетки та стіною залишається щілина, яка буде видно, особливо під час фарбування стін або під тонкими шпалерами. У другому випадку — утопленого монтажу — верхній шар гіпсокартону додатково підрізається або обробляється коронкою на 73 мм, що дозволяє акуратно втопити обідок. Цей метод вимагає трохи більше часу і акуратності, зате результат виглядає значно професійніше. Тож, якщо ви цінуєте естетику, утоплений монтаж — ваш вибір. А якщо для вас важливіше швидкість — виступаючий також допустимий, але з нюансами.

Чи справді має значення, з якого боку заводити фазу і нуль у розетці?

З технічної точки зору — ні, пристрої працюватимуть у будь-якому випадку. Але з погляду електробезпеки та культури монтажу — це принципово важливо. Прийнято вважати, що фаза має подаватися з правого контакту (якщо дивитися на розетку спереду). Це дозволяє у майбутньому легко ідентифікувати фазу за допомогою індикаторної викрутки. Крім того, однакове підключення у всіх розетках квартири значно полегшує пошук несправностей і ремонт. Варто також врахувати, що деякі прилади мають всередині полярні елементи — наприклад, захист від перенапруги або фільтри, які ефективніше працюють при правильному підключенні фази. Тож краще дотримуватись стандарту і робити все послідовно.
