Трансформатори струму застосовуються для підключення електролічильників до дуже потужних навантажень, які не можна подавати на пристрій обліку при звичайному прямому методі вимірювання.

Такий спосіб називається непрямим виміром. Він широко поширений в енергетиці, на промислових підприємствах з великими перетіканнями електричних потужностей, а також у приватних будинках із трифазним харчуванням.

Як все це працює і які схеми підключення краще вибрати для різних навантажень, читайте нижче.

Призначення трансформаторів струму простими словами

Основна задача

Трансформатор струму (скорочене загальноприйняте позначення ТТ) створений для роботи в електричних схемах як простий перетворювач, здатний з високою точністю пропорційно знижувати високі струми струму до номінальних вторинних значень без зміни частоти сигналу.

На його вхід подається первинний змінний струм великої величини, а вихідний ланцюжок протікає зменшене, перетворене значення навантаження.

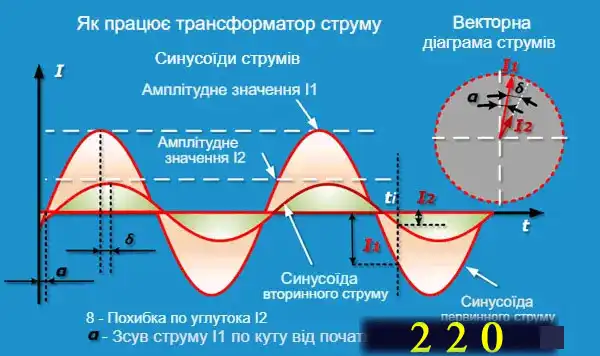

Цей процес легко уявити поєднаними графіками синусоїд обох струмів з їх відображенням на простій векторній діаграмі одиничного кола.

Синусоїда первинного струму I1, що проходить силовими шинами, показана графіком з високою амплітудою, яка може перевищувати, наприклад, 100 або 200 ампер. Припустимо, що вона віддалена від початку координат на якийсь кут α.

Її форма і величина буде перетворюватися на ТТ у вторинну величину I2 зі значно меншою амплітудою, наприклад, 1 або 5 ампер.

Графіки синусоїдальних гармонік легко спрощуються векторними виразами, побудованими на площині одиничного кола. Вони полегшують розуміння процесів, що відбуваються, дозволяють простіше їх аналізувати.

Векторна діаграма просто малюється і наочно показує пропорції величин кожної складової та їх напрямок.

Зараз же зробимо простий висновок: у будь-який момент часу синусоїда I2 повторює форму сигналу I1 і відрізняється від неї строго на певну величину, звану коефіцієнтом трансформації КТТ.

КТТ = I1 / I2

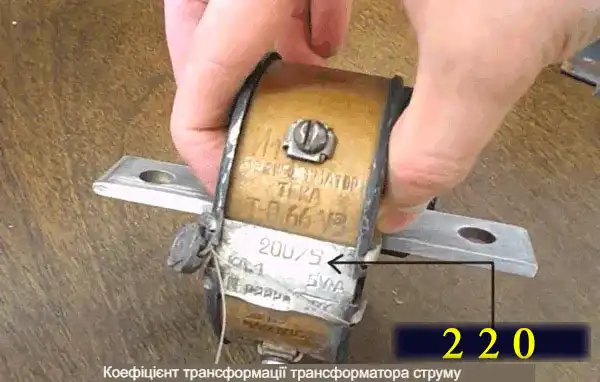

Його так і записують на шильдику корпусу: виразом відношення первинного струму, показаного на першому місці, до вторинного, наприклад, 200/5.

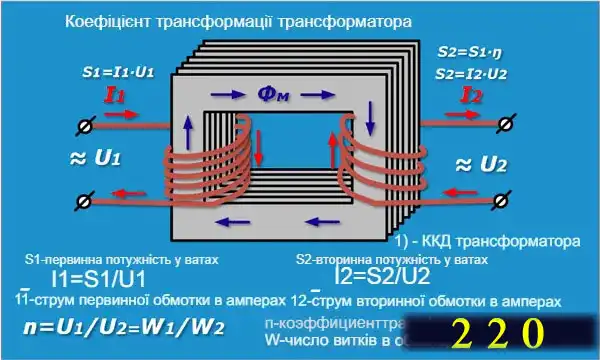

У принципі тут використовується та ж технологія та маркування, що у звичайного трансформатора напруги, де замість ампер показуються вольти.

Практичне застосування

Трансформатори струму створюються як вимірювальні прилади, що володіють певними метрологічними характеристиками. Вони працюють у ланцюгах вимірювання та схемах захисних пристроїв.

Їх оцінюють класами точності за двома параметрами:

1. Відхилення реальної амплітуди вторинного струму від розрахункового значення обчисленого за коефіцієнтом трансформації.
2. Зміщення за часом кута вторинної синусоїди відносно первинного сигналу.

Для відомості: в результаті трансформації ТТ частота вторинного сигналу не змінюється залишається колишньою. Похибки утворюються лише з куту ẟ і амплітуді, але вони істотні для вимірів, здійснюваних у побутової електропроводці.

Далі розбираємося з конструкцією та принципами роботи.

Як влаштовані трансформатори струму: короткі відомості для новачків

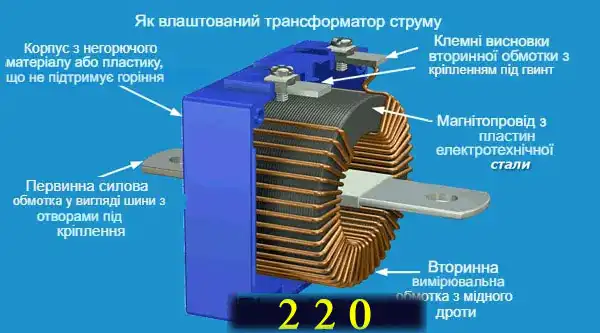

Конструкцію ТТ пояснює нижченаведена картинка.

Всередині корпусу з негорючого діелектричного матеріалу, наприклад, пластику, що не підтримує горіння, розташовані:

• первинна обмотка, виконана шиною з отворами для болтового монтажу силового ланцюга;
• магнітопровід, зібраний із шихтованих пластин електротехнічного заліза;
• вторинна обмотка, намотана витками мідного дроту, поверх магнітопроводу з ізоляцією. Мідь зовні вкрита шаром лаку з високими діелектричними властивостями;
• клемні висновки для підключення монтажних дротів вторинної схеми.

Кількість витків вторинної обмотки визначає величину коефіцієнта трансформації, а її поперечний переріз підбирається за величиною навантаження у номінальному та аварійному режимі.

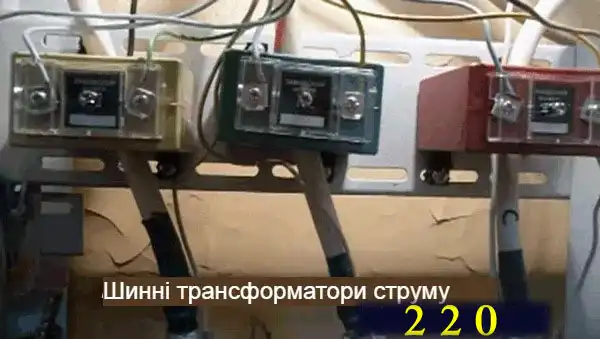

В окремих вимірювальних ТТ замість первинної обмотки відразу створюється наскрізний отвір у корпусі, через який пропускається силова шина розподільної шафи або потужний провід. Їх так і називають: шинні.

Серед таких конструкцій існують моделі з роз’ємним осердям, що дозволяє оперативно надягати та знімати ТТ, виконувати вимірювання без виконання додаткових підготовчих робіт. За цим принципом працюють звичайні електровимірювальні кліщі.

Я їх показую тут тому, що вони можуть бути використані для проведення тих самих вимірів, що й ТТ, стаціонарно встановлені для підключення до електролічильників. За ними здійснюють контрольний замір первинного, та й вторинного навантаження, що проходить по ланцюгах виміру.

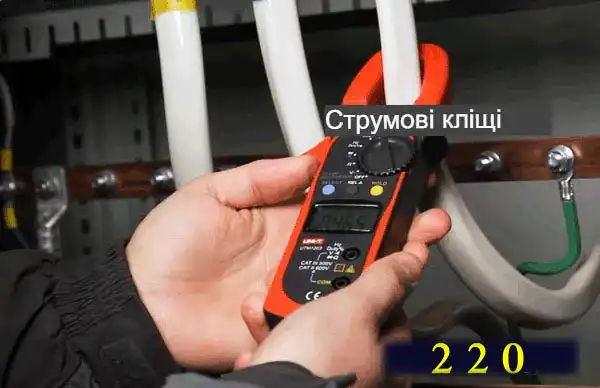

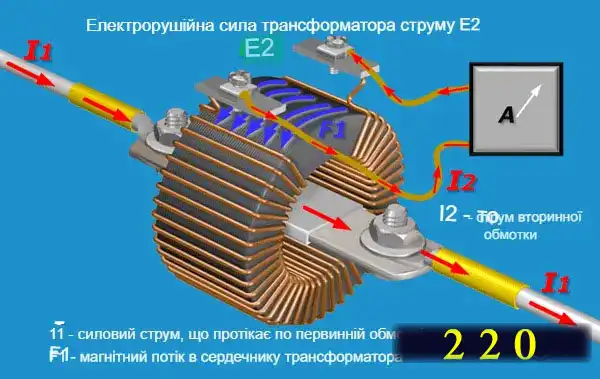

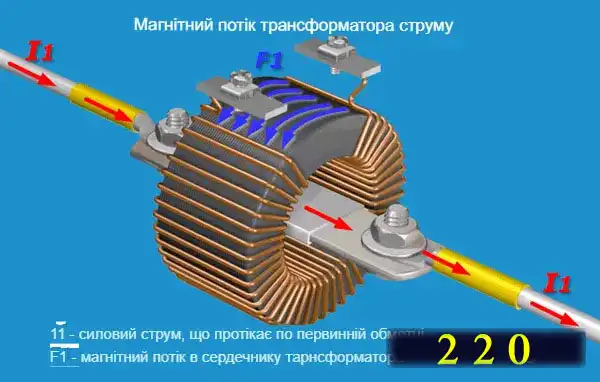

Як працює трансформатор струму в електричній схемі лічильника: послідовне пояснення з демонстрацією наочними картинками

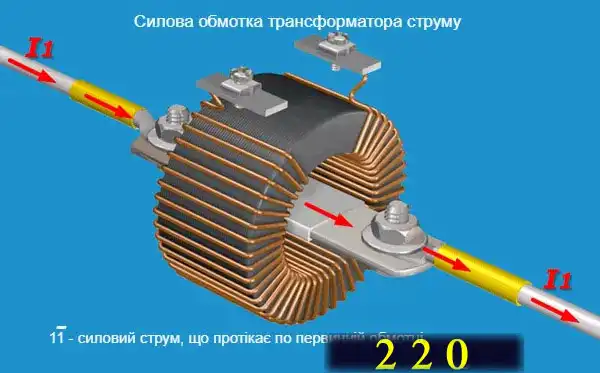

По первинній обмотці від електропостачальної організації споживачам тече силовий струм I1. Він долає електричний опір підключених шин.

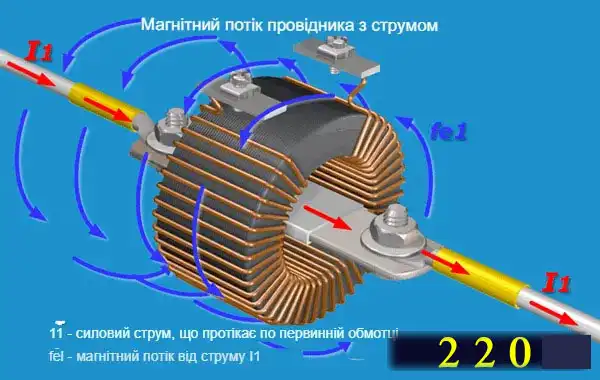

Навколо струмопроводу формується поле, що обертається з магнітним потоком fe1, розташованим перпендикулярно руху вектора I1.

Він пронизує залізо магнітопроводу, вловлюється ним. Усередині осердя наводиться магнітний потік F1.

Така схема орієнтації забезпечує мінімальні втрати енергії, що витрачаються перетворення електромагнітних полів.

Магнітний потік F1, перетинаючи перпендикулярно розташовані йому витки вторинної обмотки, створює електрорушійну силу Е2. Під її впливом у замкнутій на вимірювальний прилад вторинній котушці за законом Ома виникає електричний струм I2.

I2 долає повний опір вторинної обмотки та підключеного до неї навантаження. Їй може бути струмова котушка амперметра, електромагнітного реле або електролічильника.

По обмотці вимірювального приладу протікає синусоїда, строго зменшена на величину коефіцієнта трансформації ТТ. Його величина задається під час проектування пристроїв, а вимірюється при налагодженнях та перевірках роботи електричної схеми.

Які дві небезпеки існують при експлуатації трансформаторів струму: їх важливо знати

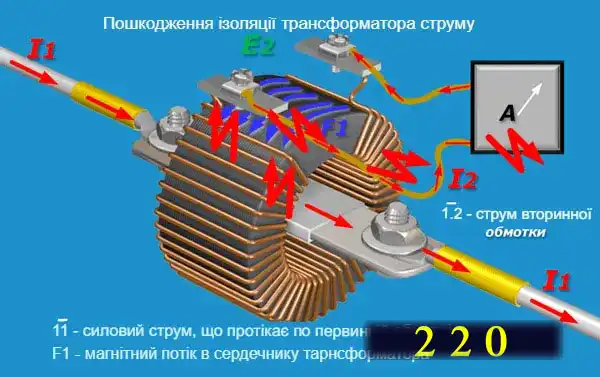

Що відбувається при пробої чи пошкодженні ізоляції

Сердечник ТТ виконаний з електротехнічної сталі, що має хорошу провідність. Він покритий діелектричним шаром, що розділяє первинні та вторинні електричні ланцюги, але пов’язує їх магнітним потоком.

Цей шар може бути випадково пошкоджений з різних причин. Тоді відбувається стікання високого потенціалу первинної схеми на вторинний ланцюжок.

Небезпечний потенціал здатний не лише пошкодити менш захищене вимірювальне обладнання, а й завдати серйозних ушкоджень здоров’ю людей, викликати у них електротравми.

Для запобігання цьому явищу всі вторинні ланцюги ТТ підлягають обов’язковому заземленню.

Воно покликане безпечно відводити потенціал, що випадково виникає, з працюючого обладнання на заземлюючий контур будівлі і далі.

Експлуатацію вторинних ланцюгів ТТ без їх заземлення заборонено правилами безпеки електроустановок.

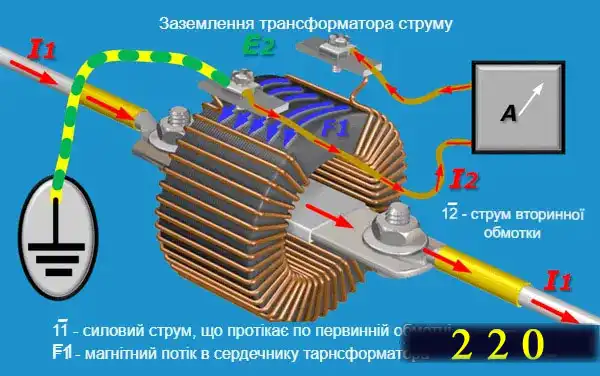

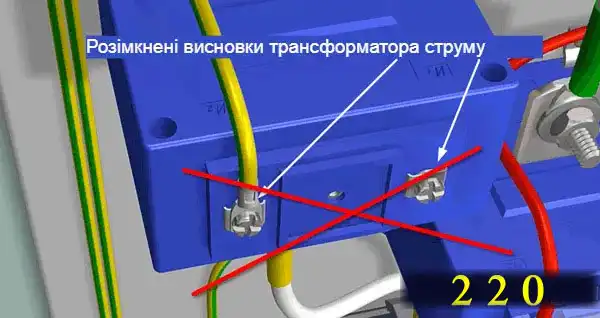

Чим небезпечний режим роботи при розімкнутому вторинному ланцюзі

ПУЭ пред’являє підвищені вимоги до монтажу та міцності вторинних ланцюгів ТТ. Вони повинні виконуватися мідним проводом з перетином не менше 2,5 мм квадратних.

При проходженні струму I1 по первинній обмотці у вторинній схемі протікає енергія з великим потенціалом напруги . У робочому режимі вона завжди замкнена коротко, а якщо її розімкнути, то на розриві відразу виникає високовольтна напруга в кілька кіловольт.

Воно небезпечне як для низьковольтного обладнання, так і людей, що знаходяться поруч. Тому ТТ, навіть виведені в резерв, заборонено залишати із розімкненими висновками . На них завжди повинна стояти надійна шунтуюча закоротка.

Робота вторинних ланцюгів ТТ без їх заземлення, а також наявність у них розривів та ненадійних з’єднань вважаються грубими порушеннями чинних правил безпеки.

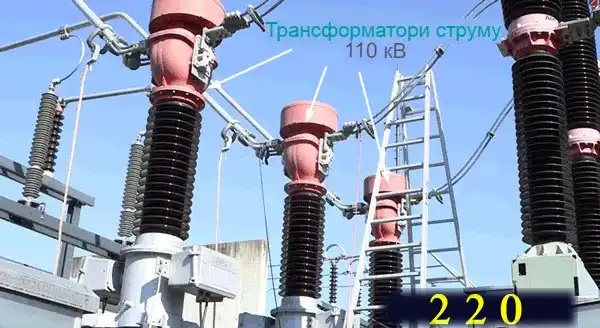

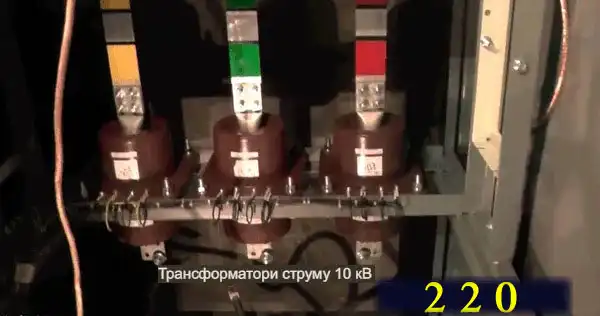

ТТ масово використовуються у мережі 0,4 кіловольта, а й у всіх високовольтних схемах. Вони виконують не тільки завдання точного вимірювання поточних навантажень, але й забезпечують надійну роботу систем захисту та протиаварійної автоматики при виникненні аварійних режимів.

Зазвичай для всіх кіл вище 1000 вольт ТТ виготовляють комбінованими пристроями, що складаються з однієї силової первинної обмотки і двох або більше вторинних:

• одна створюється для виконання найбільш точних вимірювань і підключається до амперметрів, ватметрів, лічильників, реєстраторів та інших вимірювальних приладів;
• інші застосовуються для надійної роботи при виникненні аварійних режимів та використовуються у ланцюгах релейних захистів або автоматики (клас точності Р).

Трансформатори струму високовольтного обладнання, відповідно до діючої напруги електроустановки, можуть розташовуватися в спеціальних закритих осередках або монтуватися на відкритих розподільних пристроях.

Трансформатори струму – схеми підключення до електричних лічильників: 2 типи

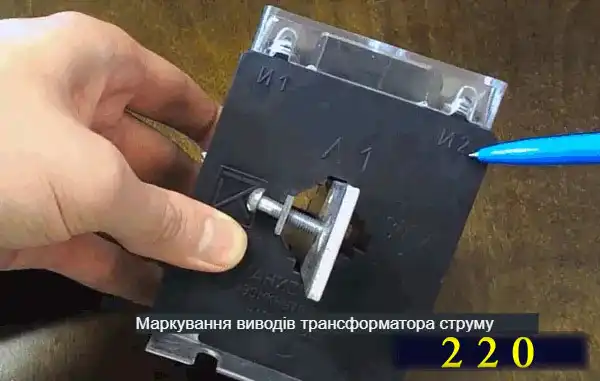

Перед монтажем ТТ на місце стаціонарної установки необхідно обов’язково уточнити напрямок кожного навантаження по обмотках, коли електроенергія рухається по шинах до споживача. З цією метою на корпусі наноситься маркування.

У вітчизняних виробів прийнято таке позначення:

• Л1: “Л” – лінія або шина первинної обмотки, “1” – вхідна клема (у бік генератора);
• Л2 – для підключення до вихідного ланцюга силової лінії (до споживача електроенергії):
• І1: “І” – вимірювальний ланцюг, “1” – вхідна клема (на вхід вимірювального приладу);
• І2: – Підключається до вихідної клеми вимірювального приладу.

У багатообмотувальних ТТ вторинні котушки додатково позначаються цифрами, які висновки мають вид:

• 1І1, 1І2;
• 2І1, 2І2;
• 3І1, 3І2.

Цим заводським позначенням варто вірити у переважній більшості випадків. Але, на моїй практиці зустрічалися випадки, коли маркування було відсутнє, було пошкоджено або навіть не відповідало реальному напрямку навивки вторинної обмотки, що вкрай неприпустимо.

Неправильне підключення направить вторинний вектор I2 через котушку електролічильника у протилежний бік. Тоді рахунковий механізм працюватиме з великими похибками.

Щоб уникнути помилок при підключенні ТТ до лічильника, необхідно перевірити заводське маркування клем електричними вимірюваннями до виконання монтажних робіт.

Методику цієї перевірки я докладно наводжу нижче за текстом у спеціальному розділі, присвяченому перевіркам та налагодженням.

Схема підключення лічильника з трансформатором струму: рідкісний варіант

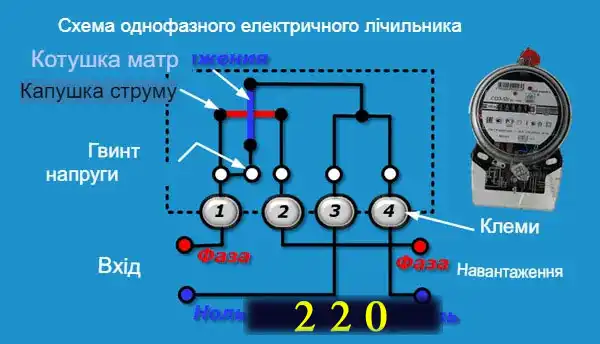

Влаштування внутрішніх ланцюгів однофазного електролічильника та маркування клем для його монтажу показую нижче.

З електротехнічних пристроїв усередині корпусу працюють котушка струму та напруги. Вони з’єднані проводами з клемними висновками, які розташовані зліва направо та позначені цифрами:

• “1” – вхід фази на лічильник;
• “2” – вхід нуля на лічильник;
• “3” – вихід фази на навантаження;
• “4” – вихід нуля на навантаження.

Гвинт напруги при експлуатації завжди повинен бути щільно затиснутий. Він використовується лише при метрологічних перевірках.

Майже всі однофазні лічильники, що встановлюються в житлових будинках, працюють за цією схемою, будучи приладами прямого включення. Вони призначені для обліку навантажень побутової мережі, а вона обмежується чинними нормативами.

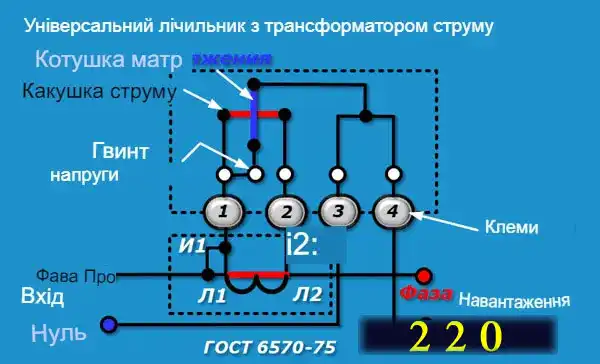

Однак, ГОСТ 6570-75 передбачив можливість поєднання індукційного лічильника з трансформатором струму для мережі 220 вольт за наступною схемою.

У ній додатково змінюється комутація струмових ланцюгів:

• генераторні кінці фази ТТ Л1 та обмотки І1 об’єднуються на струмовому вході лічильника 1;
• висновок І2 підключається до клеми 2 для створення замкнутого контуру у вторинному ланцюзі вимірювання;
• Л2 силової обмотки прямує на шину навантаження споживачів.

Монтаж нульового дроту та ланцюгів напруги залишається тим самим. Для зняття показань потрібно звичайний результат обчислення лічильного механізму множити коефіцієнт трансформації використовуваного ТТ.

У принципі, це досить рідкісна розробка, на практиці мені не довелося її побачити в дії.

Схема підключення трифазного лічильника з трансформаторами струму: 5 типових проектів

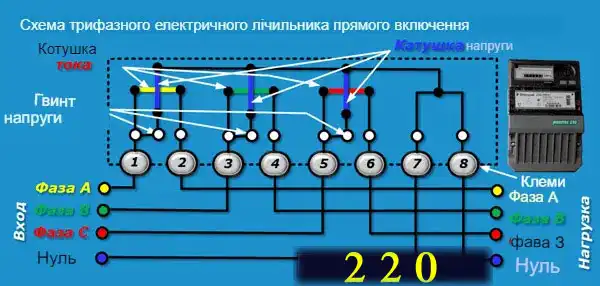

Спочатку нагадаю структуру електролічильника на 3 фази прямого включення. Він складається з трьох однакових кіл однофазного лічильника, розглянутого вище.

Кожна частина заміряє потужність споживання у своїй фазі, та був їх результат враховується загальним рахунковим механізмом.

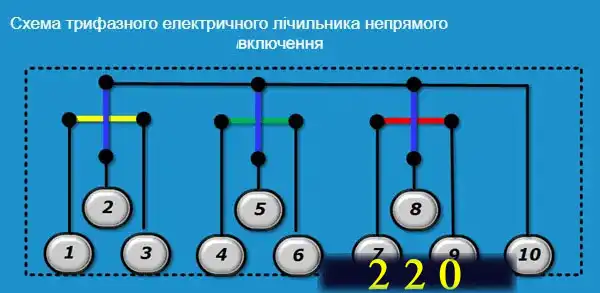

Для підключення до ланцюгів ТТ і ТН ця схема може відрізнятися у різних моделей за рахунок зміни розташування та чергування клем. Показую її спрощено без написів, що пояснюють.

Під різні варіанти обліку навантажень вона підключається різними методиками. Наводжу коротко лише п’ять найпопулярніших способів.

Щоб не ускладнювати читання схем, я на них не показуватиму заземлення вторинних обмоток струмових ланцюгів. Просто пам’ятайте, що їх завжди треба надійно монтувати.

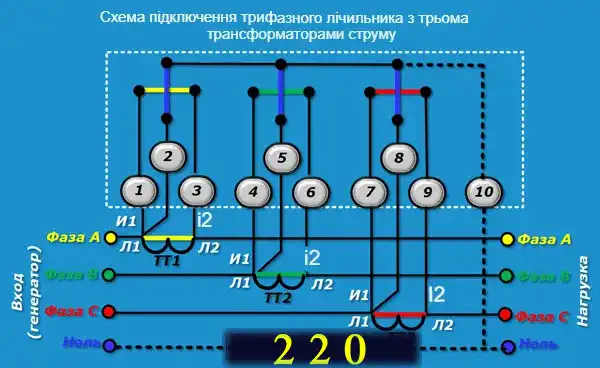

Схема повної зірки у мережі 0,4 кВ

Цей метод використовується для трипровідної та чотирипровідної схеми з напругою 380 або 220 вольт. Відмінності між ними показав чорною пунктирною лінією, що означає нульовий провід ланцюгів напруги.

У трипровідному варіанті він просто відсутній (клема «10» залишається не задіяною), а у чотирипровідному – присутній. Інших відмінностей немає.

Трансформатори струму кожної фази своїми лінійними висновками врізаються в силовий ланцюг, а клемами вторинних ланцюгів підключаються відповідні їм введення в лічильник. Наприклад, для фази “А” І1 комутується на “1”, а І2 – на “3”.

Ланцюги напруги фаз подаються з вхідної клеми Л1 на введення лічильника: «2», «5» або «8».

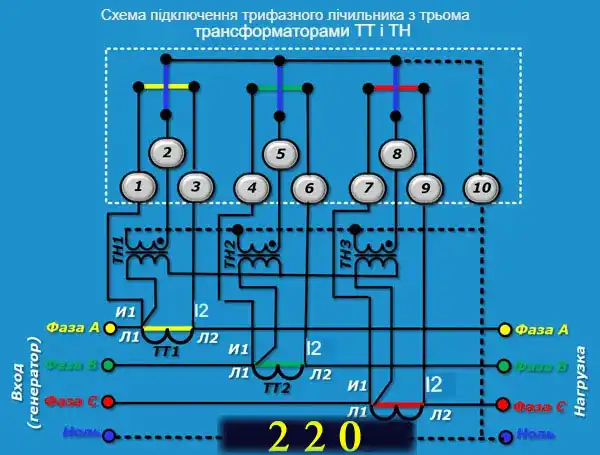

Схема повної зірки у високовольтній мережі

Для обліку навантажень високовольтного обладнання необхідно використовувати вимірювальні трансформатори напруги (ТН). У них на вторинні ланцюги виводиться 100 вольт.

Первинні обмотки ТН підключаються до шин, що живлять, силового навантаження, а з вторинних — подається харчування на електролічильник.

Схема підключення трифазного лічильника через три ТТ і три ТН у ​​принципі повторює попередню, але трохи ускладнюється, має такий вигляд.

Позначення чорної пунктирної лінії несе той самий сенс, що раніше.

Схема неповної зірки у мережі 0,4 кВ

Цей варіант підключення можна використовувати для економії обладнання за рахунок виключення одного ТТ. Метод цілком робітничий.

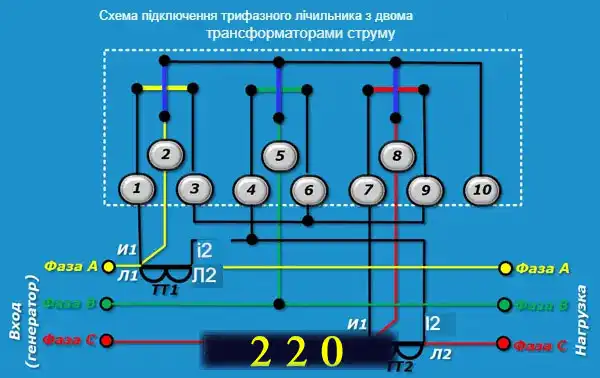

Схема підключення трифазного лічильника через два трансформатори струму має такий вигляд.

У вторинних ланцюгах виведення І1 ТТ1 підключається на клему “1”, а І1 ТТ2 – на “7”. Висновки І2 обох ТТ об’єднані та підключені до клеми «4». Клеми «3», «6» та «9» закорочені між собою.

Ланцюги напруги на електролічильник подаються від своїх шин.

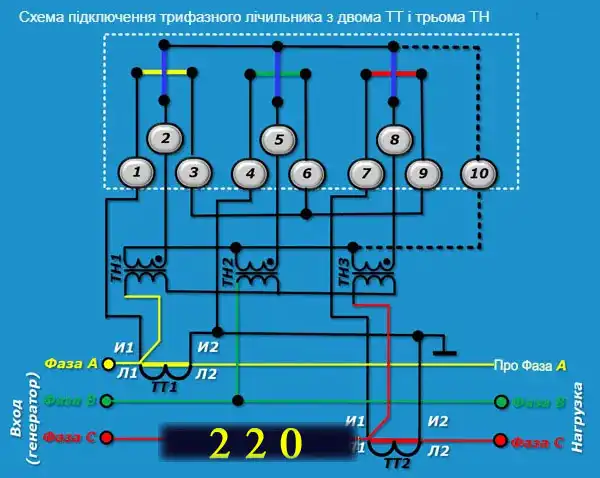

Схема неповної зірки у мережі високовольтного устаткування.

Принцип підключення двох ТТ часто використовується на енергетичному обладнанні високовольтних ліній, де для обліку потужності застосовуються вимірювальні ТН, що перетворюють напругу кожної фази безпечну величину 100 вольт.

Тут є певні недоліки, що вимагають обліку налаштування релейних захистів при виникненні аварійних ситуацій, пов’язаних із подвійним замиканням на землю всередині різних рівнів розподілу.

Але для стандартних повітряних ліній у ланцюгах обліків ця схема добре працює десятиліттями.

Її цілком можна спростити за рахунок видалення одного вимірювального ТН із середньої фази B.

Живлення ланцюгів напруги лічильника модернізується за рахунок підключення клемного виведення 5 безпосередньо на контур заземлення.

Як вибрати трансформатор струму для лічильника: 10 критеріїв за ГОСТ

Тривала та надійна робота ТТ можлива за відповідністю його конструкції:

1. призначенню. (орієнтуємось тільки на вимірювальні вироби);
2. діючому напрузі електропроводки, яка може змінюватися від 220 вольт до високовольтних величин;
3. типу ізоляції;
4. допустимим способом монтажу (у закритих розподільних пристроях або на відкритому повітрі);
5. величин діючих струмів, що враховуються коефіцієнтом трансформації;
6. класу точності;
7. низці інших вимог.

Крім цього, доведеться уточнити конструкцію первинної обмотки, яка може виготовлятися:

• стрижневий чи шинний;
• з можливістю встановлення одного витка або кількох.

Для роботи різних ланцюгів вимірювання, захисту чи автоматики всередині корпусу ТТ може бути виконано кілька вторинних обмоток з різними характеристиками. Усі їх доведеться врахувати, а непотрібні надійно зашунтувати.

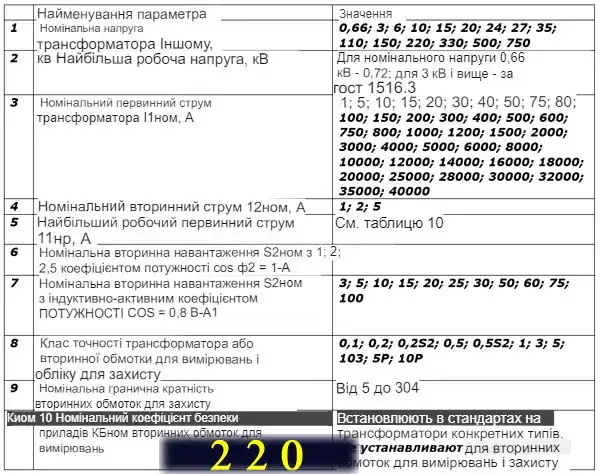

ГОСТ 7746-2001 таблицею 5 визначає значення 10 основних параметрів, що забезпечують надійну роботу ТТ як вимірювальні пристрої для електричних лічильників.

Більш докладну інформацію викладено всередині цього ГОСТ.

Як перевірити трансформатор струму: практичні напрацювання досвідченого релейника

Повернемося до конструкції ТТ і представимо все, що здатне в ньому пошкодитися та заважати нормальній роботі. Це:

1. пробою діелектричного шару між обмотками, а також на корпус або магнітопровід;
2. пошкодження ізоляції між витками вторинної обмотки, що призведе до міжвиткового замикання та порушення коефіцієнта трансформації;
3. переплутування напряму навивки обмоток при монтажі за рахунок помилок у маркуванні чи неуважності персоналу;
4. механічне зношування контактів;

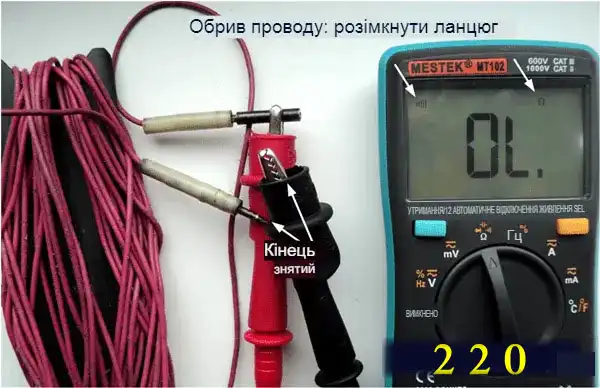

5. обриви дроту.

Усі перевірки ТТ ґрунтуються на обліку можливості виникнення цих дефектів та покликані виявити їх появу. Спочатку завжди виконується зовнішній огляд, що дозволяє візуально виявити зовнішні ушкодження.

Перевірка ізоляції трансформатора струму: на що звертати увагу

Зібрані повністю струмові ланцюги повинні мати ізоляцію щонайменше 1 мегаома (МОм). Для її вимірювання застосовують спеціальні прилади – мегаомметри. Вимоги до їхньої конструкції обумовлені в технічній документації на ТТ. У переважній більшості випадків їхня вихідна напруга — 1000 вольт.

Вимірювання ізоляції не призначеними для цього приладами, наприклад, сучасним цифровим мультиметром , виконувати не можна. Вони мають низьку потужність вихідного сигналу. Вона не дозволить виявити прихованих дефектів.

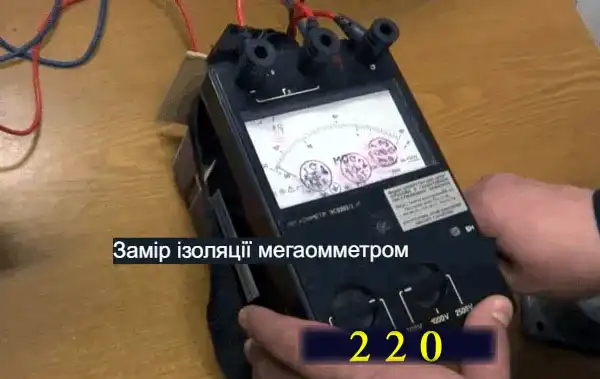

До вимірювань допускається мегаомметр, що пройшов метрологічну перевірку та випробування ізоляції.

Їм вимірюють електричний опір:

1. корпуси щодо всіх обмоток;
2. кожної обмотки щодо всіх інших.

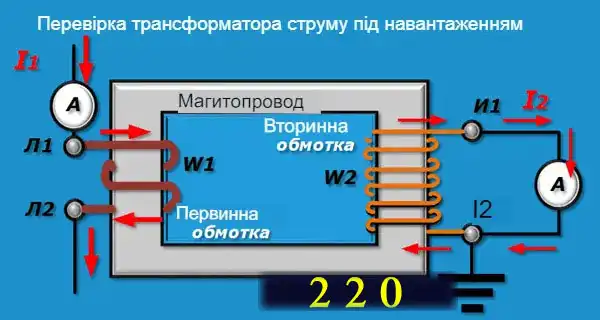

Найпростіший і найнадійніший метод прямої перевірки ТТ: провантаження під реальним навантаженням

Збирається штатна схема включення трансформатора. Його первинна обмотка підключається до силових ланцюгів, а вторинна – до навантаження. В обидві обмотки встановлюються точні вимірювальні прилади: кліщі струмові або амперметри.

На силовий ланцюг подається напруга так, щоб по ньому протікав струм I1 з величиною від 02 до 10 номінального значення. Покази приладів знімаються у всіх обмотках.

За результатами вимірювань ділять значення струму первинної обмотки з його величину у вторинної: розраховують коефіцієнт трансформації. При збігу обчисленого КТТ із заданим технічним паспортом робиться висновок про справність ТТ.

Під час провантаження трансформатор працює в реальних умовах. За правилами безпеки його вторинна обмотка має бути заземлена . Не нехтуйте цією вимогою.

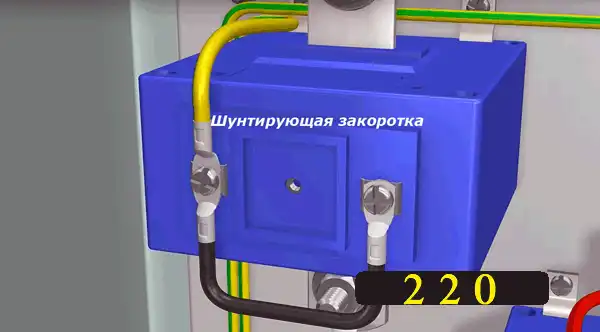

Якщо на ТТ змонтовано кілька вторинних обмоток, всі вони до провантаження повинні бути надійно закорочені або підключені до приладів вимірювання.

Магнітопроводи багатьох високовольтних ТТ потребують заземлення. У них на клемній колодці є спеціальний затискач з відповідним маркуванням. Цю вимогу теж не можна ігнорувати.

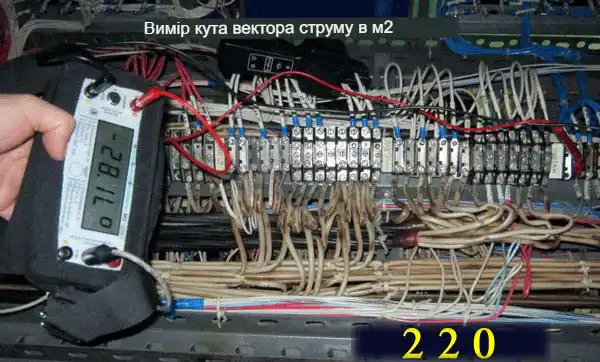

Провантаження з амперметром у вторинному ланцюзі дозволяє виявити дефекти, пов’язані з порушенням полярності підключення обмоток. Але використання вольтамперфазоіндикатора (ВАФ) з струмовими кліщами допоможе виміряти кут відхилення вектора струму від початку координат, зробити достовірний висновок.

На жаль, практично часто досить складно скористатися методом провантаження. Тому ТТ перевіряють іншими способами.

Непрямі методи перевірки ТТ: 2 доступні технології

Оцінка характеристики намагнічування

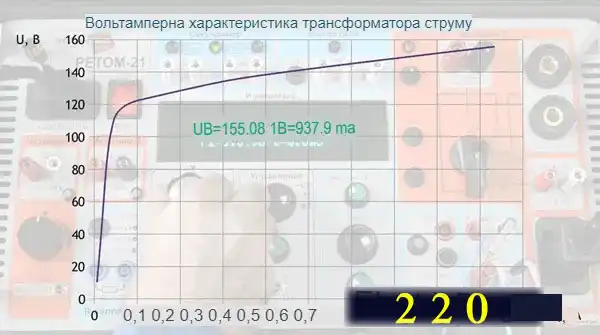

Справність вторинної обмотки і магнітопроводу дозволяє оцінити зняття вольтамперної характеристики (ВАХ) – залежності величини напруги у вольтах, вимірюваної на контактних з’єднаннях вторинної обмотки, від значення струму, що проходить по ній намагнічування I2 в амперах.

Ці дані наведено у технічній документації. Відповідність отриманого графіка заводським випробуванням свідчить про справність ТТ. При пошкодженні магнітопроводу або виникненні міжвиткового замикання обмотки графік піде значно нижче.

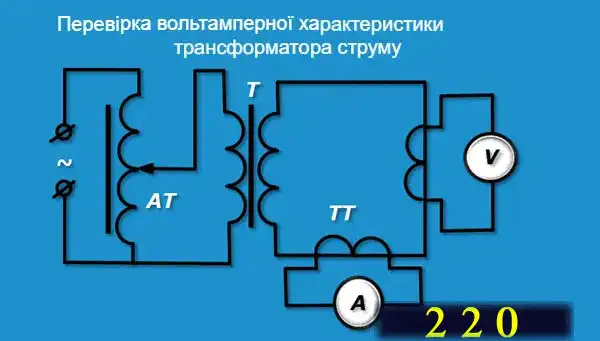

Схема складання перевірочного пристрою виглядає так.

Амперметр і вольтметр повинні бути електромагнітної або електродинамічної системи для вимірювання діючих значень синусоїд.

Сучасні навантажувальні пристрої типу «Ретом» значно полегшують складання схеми з метою оцінки вольтамперної характеристики намагнічування.

При цій перевірці ланцюг первинної обмотки завжди повинен бути розімкнений . Інакше графік ВАХ буде побудований з помилками.

Безпосередньо перед зняттям ВАХ та після її перевірки необхідно розмагнічувати магнітопровід. Цю дію виконують плавним та рівномірним збільшенням струму у вторинній обмотці з подальшим зниженням (2-3 цикли).

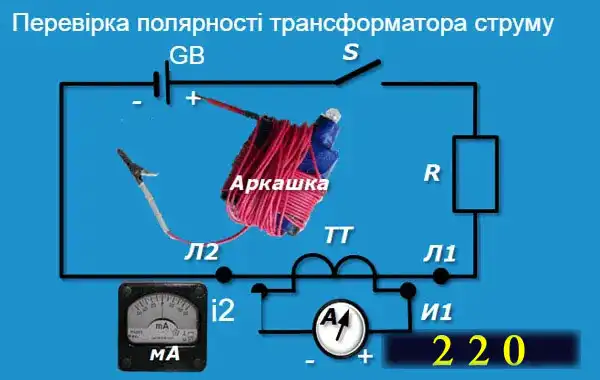

Перевірка полярності висновків вторинної обмотки електричними методами

Якщо маркування на висновках відсутнє, а їх кілька, то приналежність до кожної обмотки легко визначити за допомогою мультиметра за допомогою перемикання його в режим продзвонювання.

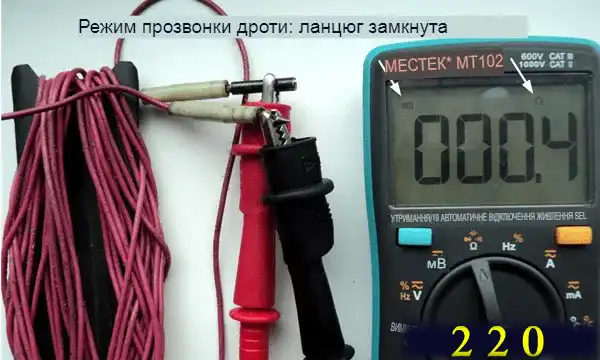

Кінці проводів доведеться підписати, а потім кожній парі висновків визначити полярність, що відповідає напрямку вектора струму I1 первинної обмотки. Для цього збирається проста схема.

На вторинну обмотку підключається міліамперметр магнітоелектричної системи. Бажано, щоб стрілка його шкали мала можливість відхилятися вправо і вліво від середнього значення, чітко реагуючи своїм положенням на напрямок струму, що протікає, по вимірювальній головці.

Однак цілком можна обійтися і стрілочним тестером, де стрілка вказує тільки позитивний напрямок струму. Просто доведеться бути уважнішими.

Потім висновки первинної обмотки підключається джерело постійної напруги з невеликим опором. Це може бути батарейка або акумулятор із лампочкою. Раніше, у середовищі електриків часто користувалися саморобним складанням, званим продзвінком або «Аркашкою».

Затискач крокодил Аркашки чіпляли довільно на один бік розімкнутої силової обмотки, а контактним висновком торкалися протилежної сторони шини. Звертали увагу на полярність джерела: де знаходиться + батарейки.

За рахунок підключення джерела напруги до замкнутого ланцюга в ньому за законом Ома починає протікати електричний струм.

Його імпульс на замикання трансформується у вторинну обмотку та впливає на стрілку міліамперметра: вона відхиляється. Коли її рух спрямований вправо, це означає, що вектори струмів у первинній і вторинній обмотках збіглися.

Тепер потрібно відвести батарейку та спостерігати за рухом стрілки. Вона відхилиться вліво. Обидва ці фактори дозволяють зробити висновок і промаркувати висновки І1 та І2: плюс батарейки вказує на клему Л1, а міліамперметра – на І1.

Коли стрілка при замиканні відхиляється спочатку вліво, а під час розмикання вправо, це просто вказує на те, що струми в обмотках протікають у різних напрямках. Це також дозволяє маркувати висновки.

Поширені запитання

Чому трансформатори струму не підключаються до лічильника напряму безпосередньо через навантаження?

Трансформатори струму створені для того, щоб захистити електровимірювальні прилади від перевантаження та забезпечити точні вимірювання при високих струмах. Без їх використання електролічильник підключався би до струмів понад 100 А, що небезпечно як для обладнання, так і для мережі загалом. Через це трансформатори виконують роль знижувача: перетворюють високий струм у пропорційно менший, який вже безпечно подається на вимірювальний прилад. Важливо, щоб вторинна обмотка завжди була навантаженою, адже розімкнення призводить до появи високої напруги, здатної пошкодити пристрої або навіть травмувати людину. Якщо ви працюєте з домашньою проводкою, переконайтеся, що підключення трансформатора виконано правильно, а для перевірки зверніться до фахівця через сервіс виклик електрика.

Які типи трансформаторів струму бувають і як обрати відповідний для побутового обліку?

Існує кілька типів трансформаторів струму: шинні, обмотувальні, з рознімним осердям. Для побутових потреб зазвичай використовуються компактні обмотувальні моделі, у яких первинна обмотка виконується у вигляді шини з отворами для монтажу. Такі трансформатори забезпечують оптимальну точність у побутових лічильниках. Водночас шинні ТТ частіше використовуються у промислових системах або на великих об’єктах. При виборі обов’язково враховуйте клас точності, тип підключення, номінальний струм. Якщо у вас вже встановлений лічильник з підключенням через трансформатори, і він дає некоректні показники, перевірте стан обладнання або зверніться за послугою електровимірювання, щоб виключити похибки у схемі.

Чи можна самостійно встановлювати трансформатор струму в побутових умовах?

Незважаючи на відносну простоту конструкції, встановлення трансформаторів струму вимагає технічної точності та дотримання правил безпеки. Наприклад, вторинна обмотка завжди повинна бути надійно закороченою або навантаженою, щоб уникнути виникнення небезпечної напруги. Також необхідне правильне заземлення та перевірка полярності підключення. Без достатнього досвіду краще не ризикувати, оскільки навіть дрібні помилки можуть призвести до пошкодження лічильника або порушення обліку електроенергії. Якщо ви не маєте відповідної підготовки, радимо замовити ремонт електропроводки у професіоналів.

Чим небезпечне неправильне маркування або переплутування фаз під час монтажу ТТ?

Неправильне підключення фаз або переплутування напрямків струмів у трансформаторі струму може призвести до того, що електролічильник не лише не буде рахувати фактичне споживання, але й почне «крутити назад» або працювати з критичною похибкою. У кращому випадку це обернеться штрафами за некоректний облік, а в гіршому — виходом з ладу лічильника або навіть систем автоматичного захисту. Установку трансформаторів потрібно проводити за схемою, строго дотримуючись заводських позначень і напрямків струму. У сумнівних випадках слід скористатися послугами електрика у Львові, який точно визначить правильність схеми.
