Простими словами показую пристрій, основи формування електронного ключа, які умови необхідно створити для його правильного перемикання, як оцінити працездатність – 5 методик

Мене досі трохи бентежить слово «чайник», хоч і застосував його в назві статті: “Сімістор – принцип роботи для чайника”. Цей жаргон запроваджено поколінням людей, які виросли разом із комп’ютерними технологіями. Так вони наголошують на новачкові, якому треба все докладно пояснювати.

У цьому жанрі я постарався викласти всю інформацію. Старі, досвідчені електрики у Львові і так добре знають цю тему.

Що таке симистор і як він виглядає – коротко

Словосполучення «симетричний тріодний тиристор» англійською перекладається як symmetrical triode thyristor. Його ж називають triode for alternationg current (тріод для змінного струму). Або скорочено – triac (тріак).

Всі ці назви є загальноприйнятими, вони зустрічаються в технічній літературі. Ви можете зіткнутися з будь-яким із них.

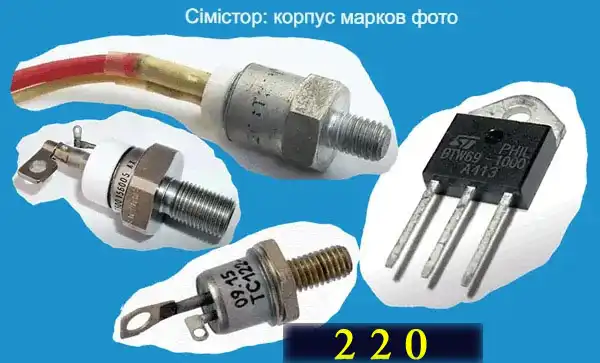

Показую фото найбільш типові конструкції корпусів, з якими випускаються ці напівпровідникові прилади.

На фото будь-якого з них добре видно три контактні висновки. Вони разом із пристроєм корпусу виготовляються під потужність номінального навантаження, яке мають передавати та комутувати у режимі ключа.

Що таке ключ в електроніці та електриці – образне пояснення

Порівняємо його роботу з пристроєм вхідних дверей, зачинених на замок.

Людина без ключа не зможе пройти через неї: замок надійно закритий. Власник квартири та його довірені люди мають ключ, відчиняють двері, вільно проникають у приміщення.

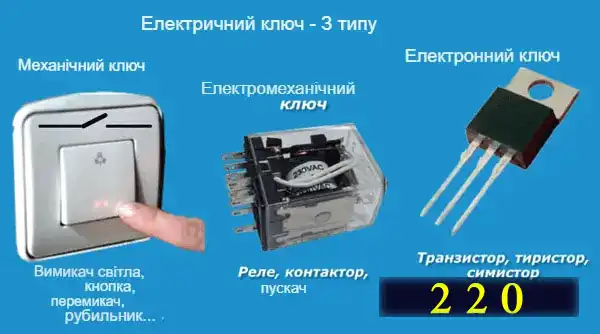

Так само працюють ключі в електриці, пропускаючи навантаження. Тільки вони управляються за командою та бувають трьох типів:

1. Механічними.
2. Електромеханічні.
3. Електронні.

Електричний струм робить роботу, наприклад, висвітлює приміщення. А ключ дозволяє людині управляти цим процесом за рахунок використання певних технологій. Вони дозволяють комутувати силові контакти і навіть виконувати додаткові події.

Таблиця: як працює електричний ключ

Функції	Вид ключа
	Механічний	Електромеханічний	Електронний
Як працює	Силові контакти вимикача, перемикача, кнопки комутуються кінематичною схемою за рахунок маніпуляцій оператором	Силові контакти перемикає електромагніт під дією сигналу, що управляє.	Силові контакти комутує електронна схема під дією сигналу, що управляє.
Керуючий сигнал	Ручна дія	Спрацьовування електромагніта відбувається під впливом певного електричного параметра величини, що нормується (уставки). Це може бути струм, напруга, частота, потужність, фаза.	Біполярний транзистор комутується вхідною напругою, що управляє. Польовий транзистор — електричним полем, тому так і називається. Тиристор і симистор працюють від струму, що протікає через електрод, що управляє.
Основна перевага	Відносна простота механізму	Можливість дистанційних комутацій за рахунок зміни різних електричних сигналів	Крім дистанційних перемикань схеми є регулювання вихідного струму, що дозволяє збирати різні регулятори. Як приклад, змінювати потужність навантаження, виставляти оберти обертання електродвигуна.

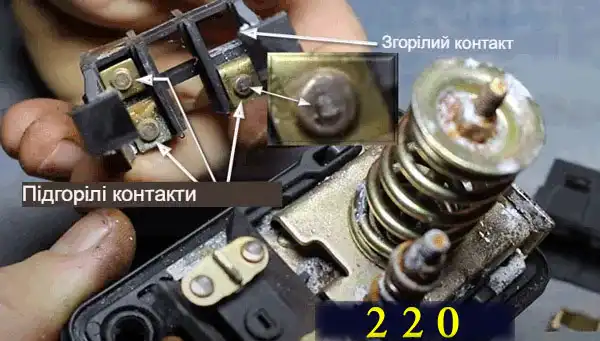

Основним недоліком механічних та електромагнітних ключів є перемикання силових контактів, що вимушено розривають ланцюг навантаження.

При цьому виникає електрична дуга, що випалює поверхню металів, що контактують.

Вона може стати причиною пожежі чи вибуху горючих середовищ.

На підприємствах енергетики запроваджено обов’язкову процедуру: щорічний внутрішній огляд усіх реле, контакторів та пускачів з чищенням поверхонь контактів та протисканням контактних з’єднань.

Електронні ключі працюють без дуги. Вони мають зменшені габарити, успішно вписуються всередині корпусів електроприладів.

Як відбувається керування симістором: основні принципи

Електронні елементи (діоди, транзистори, тиристори, тріаки) створюються під різні завдання, мають різну кількість напівпровідникових шарів. Зрозуміти принципи керування тріаком нам допоможе метод освоєння інформації від простого до складного.

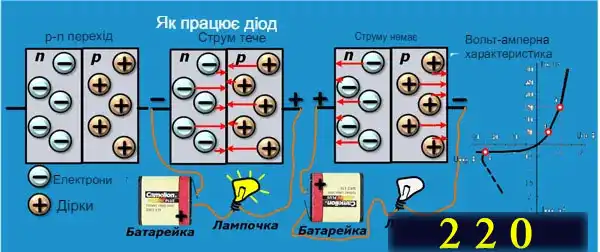

Основи протікання струму в напівпровідниках я вже описував раніше . Діод, що складається з двох «p» і «n» переходів носіями зарядів виступають дірки та електрони.

При прямому підключенні джерела напруги з навантаженням утворюється струм, а при зворотному припиняється. Цей процес наочно описується вольт-амперною характеристикою (показано праворуч).

Такий алгоритм закладено у роботу одного pn переходу. У міру ускладнення конструкції елементів їх кількість потроху зростає.

Схема включення транзистора: 2 типи конструкцій

Для початку уточнюю можливості біполярних моделей.

Як працює біполярний транзистор

У роботі цього ключа бере участь два напівпровідникові переходи. Біполярний транзистор створюється з однією з двох можливих структур:

1. pnp;
2. чи npn.

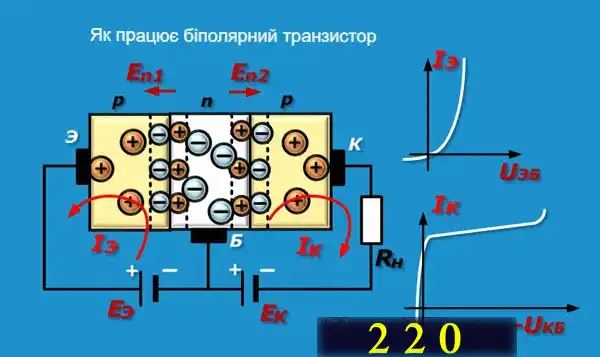

Коротко наводжу приклад пристрою та роботи за першим варіантом.

У правій частині картинки показані характеристики залежності струмів через емітер та колектор від прикладеної напруги на ділянках ланцюга емітер-база та колектор-база.

Стан напівпровідникових переходів змінюється величиною прикладеної до них напруги, чим досягають один із чотирьох режимів:

1. основний чи активний (відкритий колекторний перехід);
2. інверсний (відкритий емітерний перехід);
3. насичений (відкриті обидва переходи);
4. відсікання (закриті обидва переходи).

При експлуатації використовують переважно два останні режими за рахунок зміни струму через базу. Його припинення закриває струм через навантаження, підключене до колектора, а подача з номінальним значенням відкриває, тобто переводить в режим насичення.

Конструкції з npn переходами працюють за цими ж принципами, але напрями струмів у них змінюються.

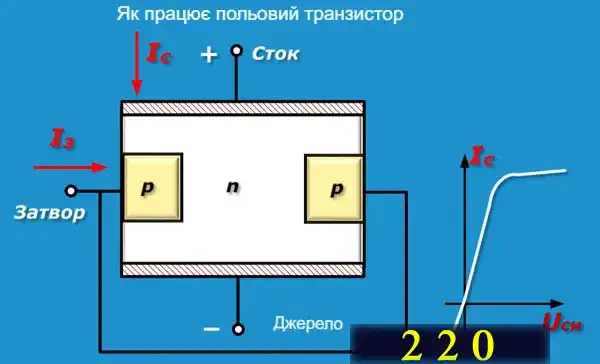

Як працює польовий (уніполярний) транзистор

Розглянемо з прикладу n-канальної структури pnp. Для нашого випадку цього цілком достатньо.

Ширина каналу та струму Ic через стік та витік збільшується при введенні позитивної напруги на затвор (Uзі). Воно може досягати певного граничного значення, при якому відбувається закриття транзистора.

Вихідна ВАХ залежить від напруги між стоком та витоком (Uсі).

Ключ на польовому транзисторі працює за рахунок зміни його провідності напругою, що подається на затвор, коли він переходить у режим відкриття або закриття.

Подібні схеми відрізняються підвищеною швидкодією щодо навіть біполярних модулів.

Схема включення тиристора: 2 варіанти підключення для ланцюгів постійного та змінного струму

Цій темі я вже присвятив окрему статтю на своєму блозі . Тут же коротко показую, що в його структурі працює вже не три, а чотири напівпровідникові переходи, наприклад, pnpn.

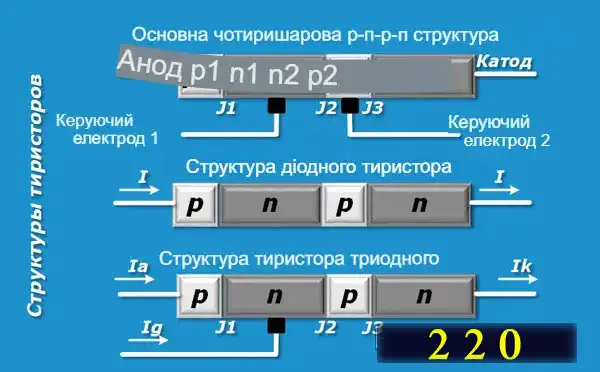

Таку схему можна спрощено уявити складеною з двох однакових транзисторів (2 транзисторні ключі, підключених зустрічно з комутацією бази одного на колектор іншого).

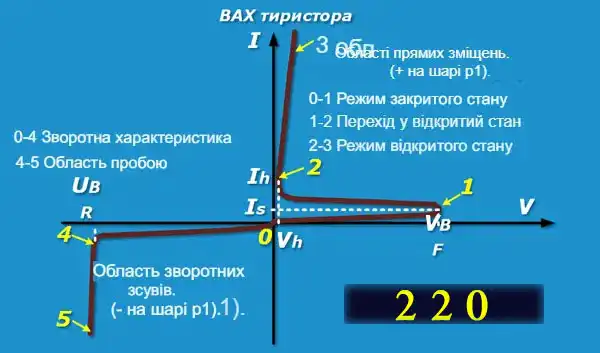

ВАХ тиристора має дві області зсувів та 4 режими, з яких нас цікавить лише два:

1. відкрите (1-2);
2. або закритий стан (0-1).

Вони знаходяться у першому квадранті. Подивіться уважно на цю область. Вона нам стане в нагоді при з’ясуванні роботи тріаку.

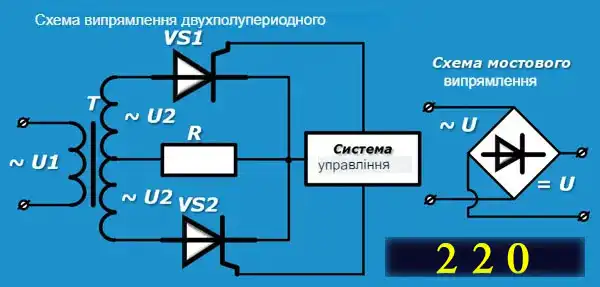

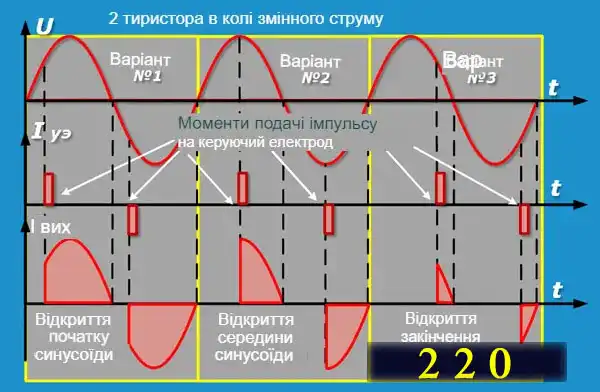

Використання одного тиристора дозволяє керувати однією напівхвилею синусоїдального сигналу або ланцюгами постійного струму.

Як підключають тиристори для керування навантаженням у побутовій мережі 220 вольт

Візьмемо за основу попередню схему і додатково включимо до неї ще один тиристор зі своїм ланцюжком управління. Так з’явиться двонапівперіодне випрямлення на навантаженні R.

Воно ж виробляється на тріаку.

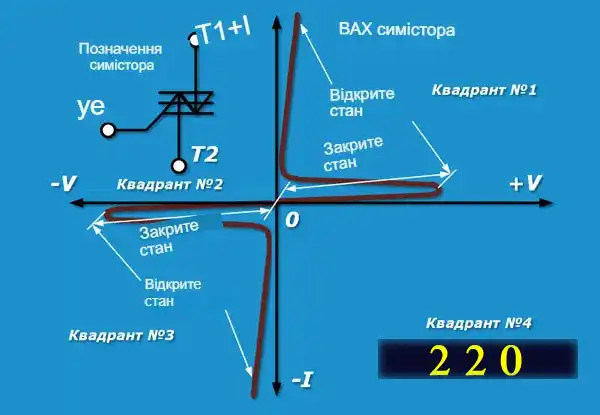

Схема включення симистора: як створюється унікальна ВАХ

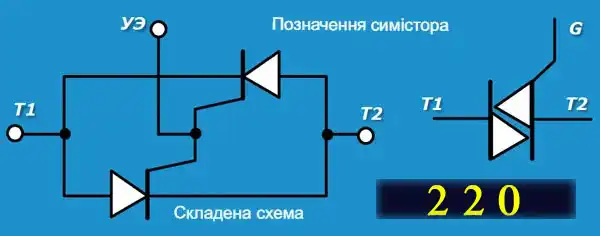

Принципово triac (симетричний керований діод) можна уявити, що складається з тиристорів, зібраних зустрічно паралельно. Тому його на електричних схемах і позначають.

Зверніть увагу на електроди анод і катод (+ і -). Вони перейменувалися на Т1 і Т2. Зустрічаються інші позначення. Пов’язано це з тим, що triac здатний пропускати одночасно обидві напівгармоніки позитивного та негативного напрямку змінної синусоїди.

Інакше кажучи: триак працює як із прямим напрямом струму, і зворотним .

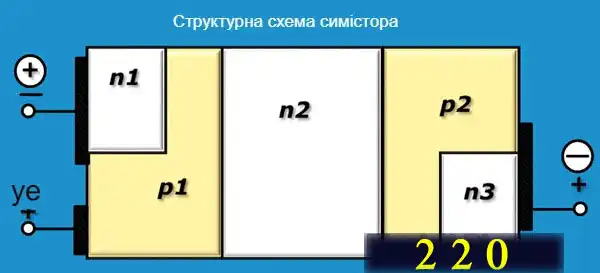

Структуру його напівпровідникових шарів можна подати таким виглядом.

А їх вольт амперна характеристика в першому квадранті працює як у тиристора (прямі струми), а в третьому – симетрично вивернута (зворотний напрямок), що ще раз демонструє принцип дії triac.

Такий напівпровідник при експлуатації відрізняється:

• високою надійністю, що забезпечує йому тривалий ресурс;
• відсутністю рухомих контактних механізмів, що створюють перешкоди у мережі;
• допустимою вартістю.

При цьому треба враховувати, що він:

• вимагає відведення тепла (застосування додаткових радіаторів охолодження), тому що при перегріві може згоріти;
• схильний до впливу високочастотних перешкод з електромережі – в схему вбудовується шунтуючий електричні шуми RC ланцюжок.

Технічні можливості тріаку дозволяють створювати на його основі не тільки електричні ключі, що комутують різні ланцюги, але й усілякі регулятори:

• потужності;
• зміни яскравості освітлення ламп;
• числа оборотів електродвигунів.

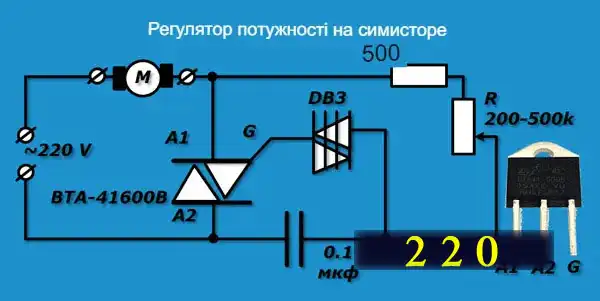

Як працює регулятор потужності на симісторі: найпростіша схема з п’яти доступних деталей і пояснює відео

Відразу зауважу, що новачка може оманити загальноприйняте слово «регулятор». Технічно правильніше назвати цей виріб «обмежувач».

Симисторні та тиристорні модулі працюють за рахунок зменшення величини номінальної потужності. Вони не здатні підвищувати її, бо банально зрізають частину синусоїди.

Схем, які працюють у цьому принципі, розроблено дуже багато. Вони використовуються як у промисловості, так і при самостійному виготовленні. Далі пропоную ознайомитися з одним із найпростіших.

Таку конструкцію можна зібрати своїми руками новачкові для здобуття практичних навичок, помістити її в невелику коробочку. Вона при розміщенні на тепловідвідному радіаторі дозволяє керувати навантаженням до 5 кіловат.

У роботі схеми бере участь лише 5 деталей:

1. Симистор BTA-41600B (продається у Китаї).
2. Діністор DB3 можна знайти в енергозберігаючих лампах або інтернет магазині.
3. Резистор 500 Ом із потужністю розсіювання тепла від 1 вата.
4. Конденсатор 0,1 мікрофарада з допустимою напругою від 250 вольт.
5. Змінний резистор із опором від 200 до 500 кілоом.

Конструктивно регулятор можна виконати простим монтажем навісу або розмістити на монтажній платі. Це не важливо, деталей мало.

Ця конструкція дозволяє регулювати:

• температуру паяльника, нагрівачів резистивного типу;
• обороти обертання колекторних електродвигунів (пилососи, пральні машини, дрилі, болгарки, перфоратори, шліфувальні машинки, електролобзики);
• світло від лампочок розжарювання;
• Струм зарядки автомобільних акумуляторів;
• силу струму на первинній стороні трансформатора, але при цьому створюється спотворений сигнал, який дещо погіршить процес трансформації електромагнітних перетворень.

У принципі це звичайний димер . Подібні вироби продаються в магазинах ламп розжарювання. Тільки він відрізняється невеликими доробками, спрощеннями, не підходить до світлодіодних та енергозберігаючих джерел. Можливе їхнє мерехтіння.

Схема не забезпечує збереження потужності на валу двигуна: зі збільшенням навантаження, наприклад, посиленому вдавлюванні різця в оброблювану деталь, оберти ротора падають.

Вона цілком робоча, але спрощена до мінімуму деталей. У ній навіть важко виділити всі 4 основні вузли, властиві подібним регуляторам. А це:

1. ланцюжок, що частотно задає RC;
2. формувач імпульсів для відмикання симетричного діода, що управляє;
3. силовий елемент – сам симистор;
4. демпферний RC ланцюжок (захищає триак від перешкод, що виникають на індуктивному навантаженні електродвигуні).

Як перевірити симистор новачкові: 4 популярні способи з показом переваг, недоліків та типових помилок

Питання перевірки виникає після того, коли з’ясувалося, що наш електроприлад став неправильно працювати або взагалі відмовив. При цьому ми спочатку оглядаємо triac зовні.

Якщо на корпусі помітні тріщини, відколи, сліди нагару, то йому відкрито шлях до брухту. В інших випадках потрібно оцінити працездатність. Потрібні перевірки електричних характеристик. Для цього необхідно:

1. переглянути маркування напівпровідника на корпусі;
2. уточнити технічні характеристики по даташіпу (так прийнято називати технічну документацію виробника).

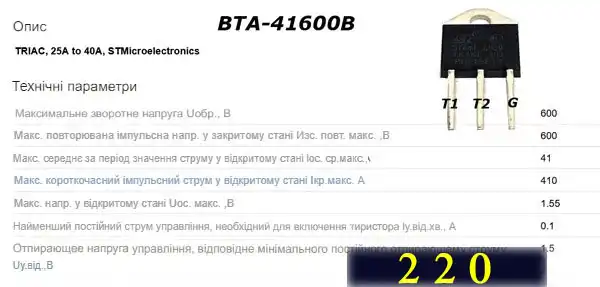

Наприклад, в інтернеті не складно знайти подібні відомості на симісторі BTA-41600B, який працює в попередній схемі. Показую їх звичайним скріншотом.

Я взяв найнеобхідніший мінімум. Нам важливо визначитися з критичними значеннями параметрів, запам’ятати їх, не перевищити під час перевірок. Інакше можемо пошкодити справний модуль, який новачки роблять часто.

Під час виконання електричних перевірок розуміємо, що у переважній більшості випадків несправність може проявитися лише двома дефектами:

1. замиканням чи зменшенням опору між будь-якими контактними висновками, що свідчить про внутрішнє пошкодження напівпровідникової структури;
2. обривом зібраної усередині корпусу заводської схеми.

При цьому враховуємо, що звичайний вимір величин опору між контактами не є ефективним: потрібно оцінити в роботі відкриття та закриття напівпровідникових переходів.

Далі наводжу чотири методики, які дозволяють із ймовірністю до 95% виявити всі несправності. Як довести цей результат до 100%, я пояснюю наприкінці статті.

Як перевірити симістор на справність за 6 кроків: тільки батарейка та лампочка

Ця методика підходить для тріаків, які стоять у побутовій техніці: посудомийних чи пральних машинах, пилососах, блоках живлення.

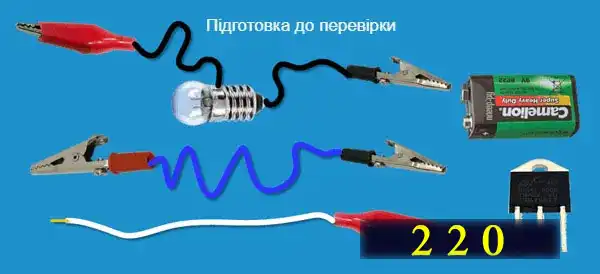

Крок №1. Підготовка до перевірки

Нам потрібно:

1. Джерело напруги у вигляді батарейки або акумулятора від півтора до дев’яти вольт.
2. Лампочка розжарювання від кишенькового ліхтарика або підсвічування.
3. Три гнучкі дроти довжиною близько 15-20 см, бажано різного забарвлення.

Полегшать перевірку 5 затискачів типу крокодил (можна скористатися прищіпками або будь-яким паяльником для збирання схеми).

Один провід (показав чорним кольором) розрізаємо посередині і припаюємо до його кінців контакти лампочки.

Для зручності роботи всі кінці зачищаємо та встановлюємо на них затискачі. На один провід (показав білим кольором) достатньо підключити лише один крокодил.

Після цього нам потрібно переконатися у справності батарейки та лампочки: крокодили чорного дроту підключаємо на клеми джерела живлення, спостерігаємо свічення. Якщо його немає, то з’ясовуємо причину.

Тут же бажано виміряти струм у цьому ланцюжку: таке навантаження подаватиметься на контакти triac, що перевіряється. Його не можна спалити.

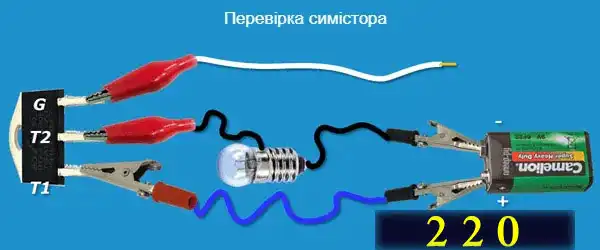

Крок №2. Складання схеми перевірки

Раніше ми вже з’ясували: яка клема у симистора є керуючим електродом (G). Чіпляємо на неї затискач білого дроту. Другий кінець нікуди не підключаємо.

На контакти напівпровідника (Т1 і Т2), що залишилися, садимо затискачі від двох інших проводів.

Другі кінці чорного та синього проводів з’єднуємо довільно з клемами батарейки (+) та (-).

Крок №3. Перевірка закритого стану напівпровідника

Спостерігаємо відсутність загоряння нитки розжарювання біля лампочки. Оскільки вона включена до розриву силового переходу, то робимо висновок про його справність: закрито.

Виникнення ж свічення свідчить про утворення внутрішнього шунту, що є дефектом.

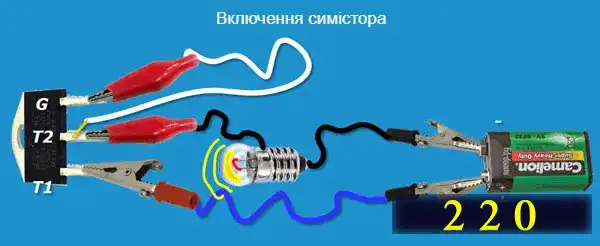

Крок №4. Перевірка відкриття напівпровідникового переходу

Подача команди на запуск тріаку здійснюється короткочасною комутацією (легким дотиком і швидким зняттям) оголеного кінця білого дроту (G) на виведення Т2.

Цією дією ми подаємо напругу управління на симетричний керований діод при підключеному до його силових висновків джерелі струму, а потім знімаємо.

Справний triac відкриється, лампочка засвітиться. Відсутність свічення – явна ознака внутрішніх пошкоджень.

Ще раз нагадую: зверніть увагу на величину напруги джерела. Вона має відповідати мінімальному значенню відмикання переходу, але значно перевищувати її не можна.

Крок №4. Перевірка закриття напівпровідникового переходу

Виконується короткочасним шунтуванням (установкою перемички) між силовими висновками T1 та T2.

Лампочка згасла – перехід справний, залишилася горіти – дефект напівпровідника чи перемички (іноді «криві руки» перевіряючого).

На цьому перевірка однієї частини схеми тріаку (звичайний тиристор) вважається закінченою.

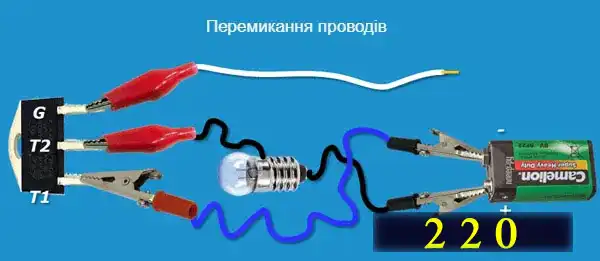

Крок №5. Складання схеми перевірки другої частини triac

Симистор складається із двох тиристорів. Далі нам залишається оцінити його другу половинку, яка проводить струм у протилежному напрямку.

Знімаємо та міняємо місцями затискачі проводів, що сидять на клемах батарейки (+ та -).

Крок №6. Перевірка працездатності другої частини

Повторюємо послідовно всі дії, розписані вище за кроки №3, 4, 5. Переконуємося, що другий перехід:

1. нормально перебуває у закритому стані;
2. на час вступу управляючого сигналу відкривається;
3. по команді на вимкнення закривається.

На підставі позитивних тестів всіх шести кроків робимо висновок про справність тріаку. Якщо хоч одна з перевірок не пройшла, то цілком бракуємо напівпровідника.

Ця методика дозволяє джерелом постійного струму з низькою напругою оцінити непрямим способом стан напівпровідникових переходів, що комутують ланцюги 220 вольт.

Як перевірити симистор тестером: 2 особливості, які треба знати та враховувати

Показую на прикладі своєї старенької, але повністю робочої цешки Ц4324, відзначеної знаком якості у сімдесятих роках минулого століття.

Тестер може вимірювати опір у двох режимах:

1. омметра;
2. кілометра.

При цьому він працює за одним і тим самим алгоритмами закону Ома, виконуючи прості перетворення вихідної стабілізованої напруги в електричний струм, що відхиляє стрілку вимірювальної головки .

За рахунок перемикачів режимів величина напруги у різних позиціях змінюється. Показую це фотографіями.

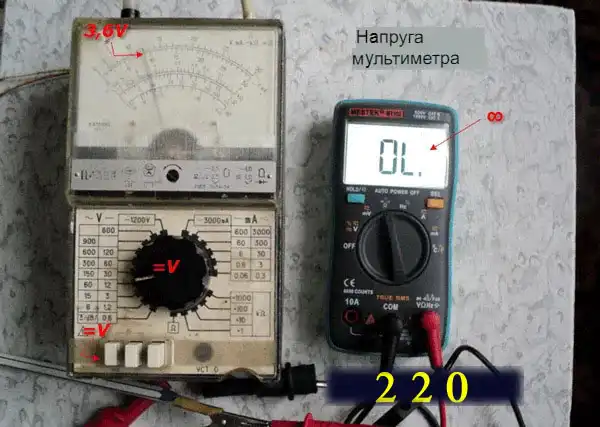

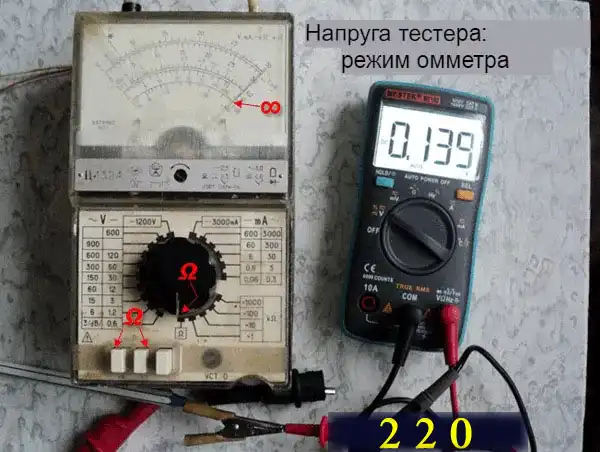

У положенні омметра я своїм кишеньковим мультиметром заміряв на вихідних клемах цешки лише 0,14 вольта.

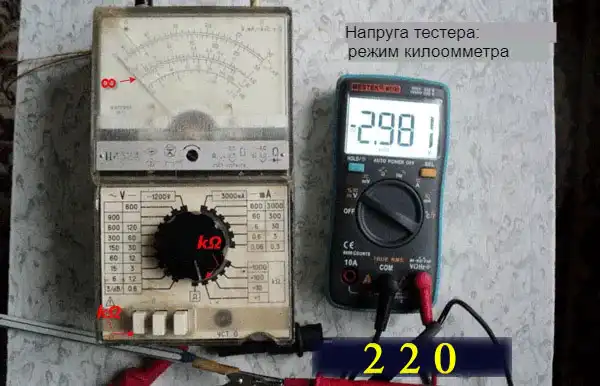

Перевів її у режим кілометра kΩ×1. Тестер видає майже 3 вольти (напруга відкриття BTA-41600B становить 1,5).

В обох випадках стрілка приладу встановилася на значок нескінченності (∞).

Аналоговий тестер у кожному режимі виміру опору видає свої стабілізовані величини. Усі прилади можуть відрізнятися.

При перевірках triac вам треба враховувати цю особливість, бо значення 0,14 вольта не вистачить для відкриття напівпровідникового переходу. Тому ви можете зробити помилку: забракувати справний прилад. Уточніть характеристики тестера заздалегідь.

Подальша технологія перевірки тріаку тестером повторює щойно розібрану методику. Просто у нашому вимірювальному приладі вже є вбудоване джерело живлення та внутрішня схема, що виконує функцію навантаження.

Індикатором протікання струму через силові висновки напівпровідника служить стрілка цешки, що вказує на величину опору підключеного ланцюжка.

Методика перевірки за 5 кроків

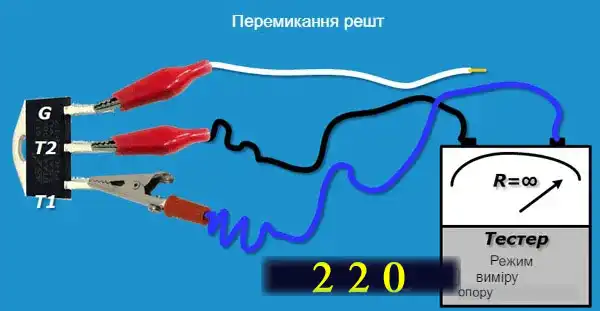

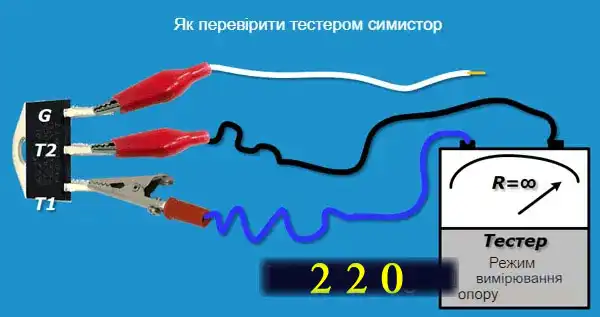

Крок №1. Складання схеми

Тестер переводимо у режим вимірювання опорів. Його кінці з’єднуємо з силовими висновками тріаку Т1 та Т2. На контакт G підключаємо окремий затискач з проводом.

Крок №2. Оцінка стану закритого переходу

На тестері дивимося положення стрілки:

1. позиція “∞” вказує на справність приладу;
2. інше відхилення – шлюб.

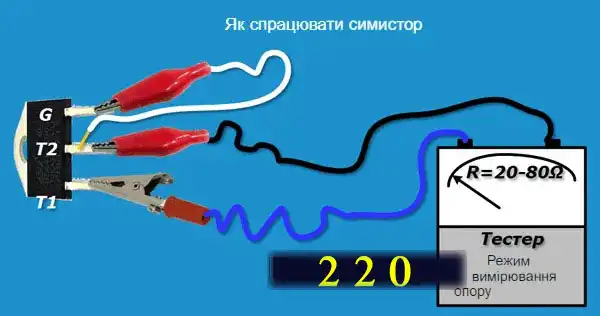

Крок №3. Оцінка спрацьовування

Закорочуємо виведення G на Т2 та знімаємо провід. Спостерігаємо відкриття тріаку з відхилення стрілки.

Залежно від моделі та конструкції опір справного модуля складе приблизно 20-80 Ом. При внутрішньому урвищі воно не зміниться.

Крок №4. Оцінка закриття переходу

Короткочасно закорочуємо висновки Т1 та Т2. Справний пристрій закриється, стрілка тестера повернеться на положення ∞.

Крок №5. Оцінка працездатності другої частини симистора

Щоб змінити напрям струму через силовий перехід, переключимо кінці на тестері.

Після цього виконуємо кроки №2, 3, 4. Щоразу аналізуємо стан тріаку.

Як перевірити симистор мультиметром

При такому способі важливо оцінити вихідну напругу приладу в режимі вимірювання опорів. Показую фотографією свій замір, який робив тестером. Результат – 3,6 вольта (9 поділів з 30 на шкалі +12 V).

Існують моделі мультиметрів, які не здатні виконувати подібну перевірку через маленький рівень вихідної напруги. Його просто не вистачить для керування перемиканням тріаку.

Важливо: до перевірки оцініть можливості свого мультиметра.

Якщо ваш пристрій підходить по вихідній напрузі, то за його допомогою сміливо проходьте всі п’ять кроків, які я розписав для тестера. Повторяться не бачу сенсу.

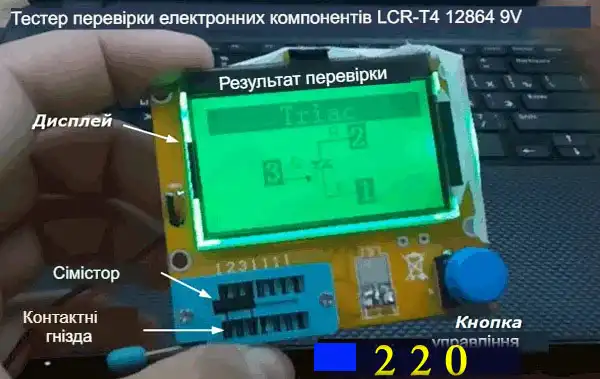

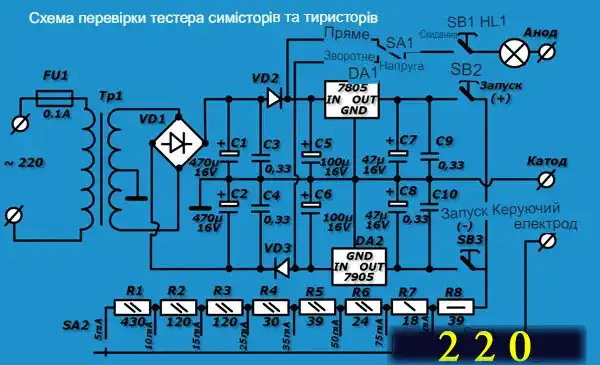

Тестер перевірки симісторів: 2 варіанти виконання

Радіоаматори та промисловість розробили багато корисних схем та конструкцій для визначення працездатності різних електронних деталей. Початківцям корисно мати наступний прилад.

Заводський тестер перевірки симісторів

У торгівлі можна придбати дешево модуль LCR-T4 12864 9V або йому подібний. Він дозволяє швидко та наочно відстежувати стан різних напівпровідників, показує їх внутрішню схему та характеристики.

Тестер перевірки симісторів та тиристорів своїми руками: як зробити та користуватися

Наводжу відносну просту схему, яку може спаяти електрик початкового рівня.

Як вхідний трансформатор можна використовувати будь-який готовий з двома вихідними обмотками на 9 вольт і навантаженням порядку 0,3 А. Його ж не складно розрахувати і намотати своїми руками .

З боку 220 вольт трансформатор захищає плавку вставку на 0,1 А.

Конденсатори С1, С2, С5, С6, С7, С8: це електроліти з напругою на 16 вольт, інші — керамічні. Діодним мостом може працювати будь-яка збірка з напругою на 50 вольт та струмом 1 ампер.

Випрямні діоди VD2 і VD3 підбираються струмом 300 мА і напрузі 25 вольт.

Мікросхеми: 7805 (аналог КР142ЕН5А, КР142ЕН5В) та 7905 (аналог КР1162ЕН5А, КР1162ЕН5Б, КР1179ЕН05).

Лампочка сигналізації – на 12 вольт, 0,15 ампера або близька до цих параметрів.

Як користуватись тестером

Випробування тиристорів та симісторів виконуються по одному індивідуально. Їх встановлюють у відповідні гнізда “Анод”, “Катод”, “Управляючий електрод”.

Ключ струму керуючого електрода SA2 спочатку встановлюють у положення, що відповідає відкриттю переходу. Перемикач SA1 – “Пряма напруга”.

Включають живлення 220.

Як перевіряти тиристор

Крок 1. Після подачі живлення на схему спостерігаємо відсутність свічення лампочки: закриття напівпровідникового переходу.

Крок 2. Спрацьовуємо кнопку SB2 “Запуск +”. Контролюємо загоряння лампочки. Відпускаємо кнопку – спостерігаємо, що лампочка не гасне і продовжує світитися (перехід відкритий).

Крок 3. Спрацьовуємо кнопку SB1 “Скидання”. Контролюємо згасання лампочки (закриття переходу).

Як перевіряти симистор

Крок 1. Встановлюємо модуль у гнізда, виконуємо всі три кроки перевірки тиристора.

Крок 2. Перемикаємо ключ SA1 в положення – “Зворотна напруга”.

Крок 3. Спрацьовуємо кнопку SB2 “Запуск +”. Контролюємо загоряння лампочки. Відпускаємо кнопку – спостерігаємо, що лампочка не гасне і продовжує світитися (перехід відкритий).

Крок 4. Спрацьовуємо кнопку SB1 “Скидання”. Контролюємо згасання лампочки (закриття переходу).

Заключний висновок

Основний недолік всіх перерахованих методик полягає в тому, що вони не можуть розкрити окремі дефекти напівпровідників, які проявляються під напругою 220 вольт, тому що працюють з величинами до 9-12.

100% результат здатна гарантувати лише повна перевірка в умовах експлуатації з реальним навантаженням та виміром вихідних характеристик .

Для її виконання потрібно:

1. Осцилограф з дільником напруги, що показує форму вихідного сигналу;
2. Струмовимірювальні кліщі або амперметр, що оцінюють величину вихідного струму на навантаженні.

Тільки новачкам самостійно я не рекомендую робити таку перевірку: вона небезпечна і потребує навичок роботи під напругою в діючих ланцюгах, уміння користуватися складними вимірювальними приладами.

У побутових умовах перевіряйте семистор будь-якої з описаних вище методик зниженою напругою. Вони не становлять підвищеної небезпеки.

Поширені запитання

Як працює симистор у побутовій електроніці та чому він кращий за реле чи механічні перемикачі?

Симистор є ключовим елементом у багатьох пристроях керування навантаженням змінного струму. На відміну від механічних реле, він не має рухомих частин, що дозволяє виключити іскріння та знос контактів. В електронних приладах, таких як світлорегулятори або регулятори потужності для побутової техніки, саме симистори виконують плавне вмикання чи вимикання навантаження. Основна перевага полягає в можливості частого перемикання без механічного зношення, а також у компактності. У домашніх умовах це дозволяє використовувати симистор у системах освітлення, де важливо, щоб пристрій працював безшумно та надійно. Якщо вас цікавить, як підключити такі пристрої до проводки у квартирі, рекомендуємо звернутися за консультацією через ремонт електропроводки.

Чому симистор може не працювати в одній з напівхвиль змінного струму?

Це питання часто виникає в новачків, які намагаються самостійно впровадити симистор у свою схему. Насправді, правильне перемикання симистора залежить від ряду умов: полярності, напрямку струму та наявності імпульсу керування. У складних випадках одна з напівхвиль може не відкриватися через недостатню потужність імпульсу, неправильний вибір симистора за параметрами або помилки у схемі. Щоб виявити причину, варто перевірити характеристики приладу, його відповідність конкретному навантаженню, а також спосіб подачі керуючого сигналу. Точна діагностика — це завдання для фахівця, і її доцільно провести в рамках повної перевірки проводки, яку можна замовити через електровимірювання.

Як перевірити справність симистора в домашніх умовах?

Найпростіший метод — використання мультиметра з режимом перевірки діодів. Проте цей спосіб не завжди показує точний результат, оскільки симистор відкривається тільки під дією імпульсу струму на керуючий електрод. Надійнішим методом є підключення симистора до простої тестової схеми з лампочкою або резистором як навантаженням. Якщо під час подачі сигналу навантаження не вмикається, можливо, симистор несправний. Водночас варто враховувати, що його несправність не завжди пов’язана з повним обривом — іноді він може “пробити” та залишатися постійно відкритим. В таких випадках доцільно не лише замінити компонент, а й перевірити всю лінію, наприклад, через виклик електрика, щоб уникнути вторинного виходу з ладу.

У чому полягає різниця між симистором і тиристором і чому це важливо при розробці схеми?

Симистор може працювати з обома полярностями змінного струму, тобто пропускати струм у прямому і зворотному напрямку, залежно від фази. Тиристор, у свою чергу, працює лише з прямою напругою — його потрібно встановлювати попарно або додавати до схеми елементи, які інвертують полярність. Ця різниця має ключове значення для побудови компактних схем керування змінним струмом, адже симистор дозволяє уникнути додаткових елементів. Саме тому симистори частіше використовуються в освітленні, регуляторах обертів вентиляторів, а також у деяких захисних системах. Якщо ви розробляєте або оновлюєте систему керування, важливо правильно розрахувати електричне навантаження і підібрати оптимальний компонент, наприклад для реалізації вимикачів зі змінною потужністю.
