Погана якість електроенергії у протяжних мережах сільської місцевості зустрічається досить часто. Через нього побутова техніка працює не якісно, а люди страждають.

Причини цього явища я вже пояснив у статті, присвяченій способам підвищення напруги до 220 вольт.

Тут же пропоную дізнатися детальніше все про стабілізатор напруги для приватного будинку: як вибрати його оптимально за ціною, технічними характеристиками та задачами.

Крок №1. Коли стабілізатор не допоможе: що необхідно перевірити у проводці до його придбання

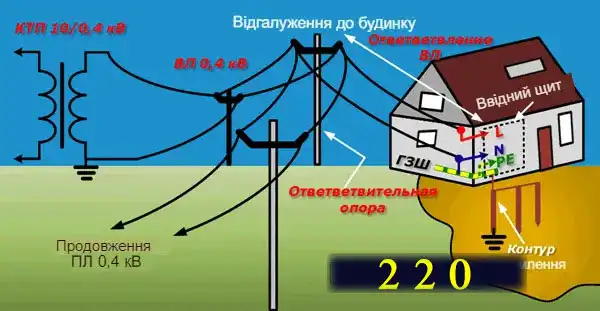

За свою практику одного разу зіткнувся з таким фактом, що будівля знаходилася на пристойному віддаленні від живлення ПЛ, а відгалуження від неї до будинку було виконано з елементарним порушенням ПУЕ.

Провід від опори до вступного щита в будинок був змонтований тонкий, що позначалося збільшення електричного опору цієї магістралі. На ньому утворилися додаткові втрати напруги.

Все це дуже вплинуло на якість електропостачання. Тому порушувати загальноприйняті правила монтажу не варто: з’являються додаткові проблеми.

Щоб їх уникнути, рекомендую вибирати перетин проводів і кабелів за загальноприйнятою потужністю, що передається через них навантаження.

При цьому звертайте увагу на:

1. Метал жив (мідь чи алюміній);
2. Спосіб прокладки (відкрито повітрям або в закритих трубах).

Вступний кабель із заниженим поперечним перерізом жил необхідно відразу змінювати. Стабілізатор на нього підключати не можна: підвищена потужність навантаження викличе перегрів і так неправильно зібраної електричної схеми.

Крок №2. Як знизити витрати на обліку споживачів електроенергії: вибір магістральної чи мережевої моделі

Справа в тому, що при зниженні напруги живлення частина споживачів може працювати на зниженій потужності, а технічні характеристики яких постраждають незначно.

Наприклад, лампи розжарювання залишаться світити, просто у них трохи впаде яскравість. резистивні теплові нагрівачі не перестануть гріти середовище, в яке вони поміщені. Їхня робоча температура трохи знизиться, але не до критичної величини.

Страждають переважно при поганому харчуванні побутові прилади з електродвигунами: холодильники, пральні машини, інша подібна техніка та електронні пристрої. Тільки під них можна вибирати стабілізатор.

Він стане меншою потужністю, якщо буде підключений тільки на ту групу споживачів, яка критична до якості електроенергії, а решта приладів живиться без нього.

За цим принципом стабілізатори класифікують на два типи:

1. Магістральні пристрої.
2. Мережеві моделі.

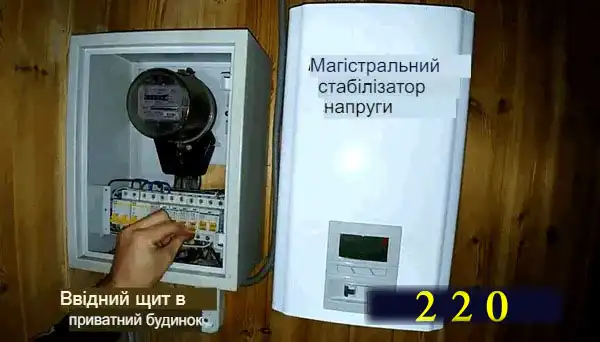

Перші вироби встановлюються просто на всю магістраль введення в будинок. Вони повністю працюють на всю проводку. У них потужність вища, а вартість – дорожча.

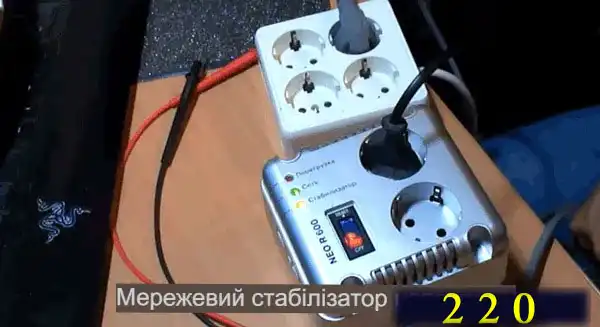

Мережеві моделі підключають тільки на групу окремих споживачів, наприклад, пральну машину з холодильником або взагалі на одиничний пристрій — комп’ютер.

Якщо використовувати стабілізатор за принципом мережевої моделі на частину споживачів, досить купити менш потужну модель і заощадити на цьому частину грошей.

Крок №3. Як оптимально вибрати пристрій стабілізатора за потужністю споживаного навантаження: 2 способи

У фізиці існує просте правило: у будь-якого джерела енергії завжди повинен бути запас потужності, що перекриває втрати та підключене навантаження. Інакше він не зможе нормально працювати.

За цим принципом стабілізатор необхідно вибирати із запасом потужності.

Розглядаю перший спосіб

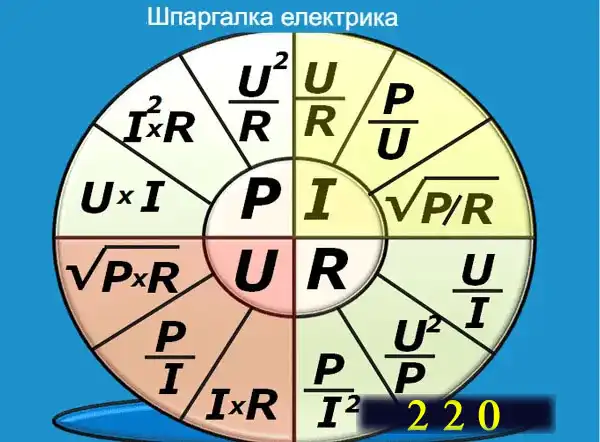

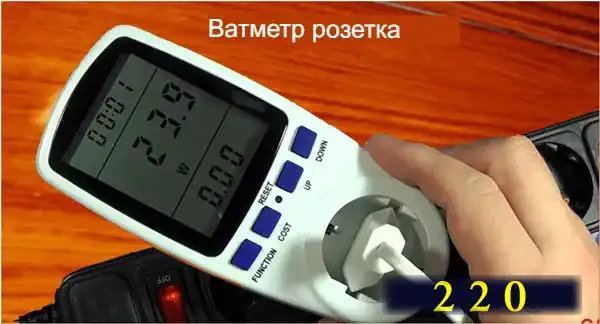

Зараз на всіх приладах показують споживання електроенергії у ВАТ. Ці значення досить підсумувати. Якщо ж на якихось пристроях вказано лише навантаження в амперах, її переводять за формулами на повну потужність.

Також струм на групу підключених приладів можна заміряти амперметром або струмовими кліщами та перерахувати. Але набагато зручніше скористатися побутовими ватметрами. Зазвичай їм надають форму розетки з дисплеєм та вилкою.

Спростити всі ці дії дозволяє розрахунок потужності калькулятором онлайн.

Друга методика

Нею можна скористатися у разі, коли електропостачанням будинку чи квартири займався професійний електрик у Львові, плануючи проект строго за ПУЕ. Ви повинні бути впевнені, що:

• проведення відповідає чинним нормативам безпеки;
• автоматичний вимикач обраний правильно і перевірений за всіма параметрами , включаючи замір петлі фаза-нуль.

У цій ситуації автомат вже прорахований по підключеному навантаженню, а його номінал робочого струму враховує потужність, що проходить. Ось його й беремо за основу вибору стабілізатора напруги.

Однак я все ж таки раджу прорахувати обидва методи. Це не так складно, як здається, але додасть впевненості для майбутньої експлуатації, дозволить виключити випадкову помилку.

Навіщо потрібний запас потужності для стабілізатора

При зниженні рівня живлення на вході відбувається зменшення споживаної потужності будь-яким приладом. Вона обчислюється добутком прикладеної напруги на електричний струм, що протікає.

Однак на виході стабілізатора підключено споживачів, які отримують нормальне харчування. Вони працюють на повну потужність, виконуючи свої завдання.

У таких умовах перетворювач може не впоратися зі своїми функціями. Тому йому потрібний запас. Збільшуйте його величину близько 30%. Практика показує, що цього достатньо.

Аналогічна ситуація відбувається у разі підвищення напруги мережі.

Крок №4. Вибір моделі по конструкції: 4 популярні типи

За основу роботи сучасних побутових стабілізаторів прийнято принцип трансформаторного перетворення електричної енергії, коли первинна обмотка підключається до вхідної мережі, а з вторинної схеми знімається виправлена напруга.

Для цього силова обмотка виконана секціями, які автоматично комутуються в залежності від рівня напруги на вході. Широке застосування у цій схемі знайшли автотрансформатори.

На їх основі створено чотири схеми стабілізації напруги. Вони поміщаються в корпус, поділений мінімум на два відсіки:

1. Силова частина із автотрансформатором.
2. Блок керування перемикання обмоток.

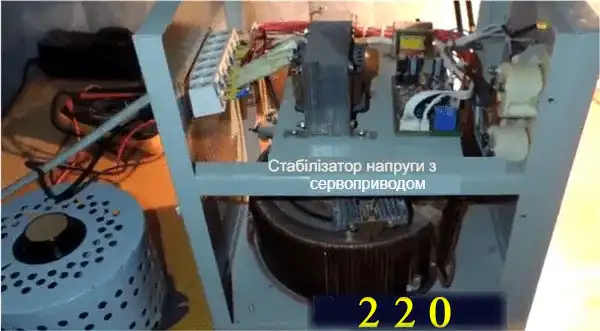

Електромеханічний тип регулювання із сервоприводом: чому користується попитом серед населення

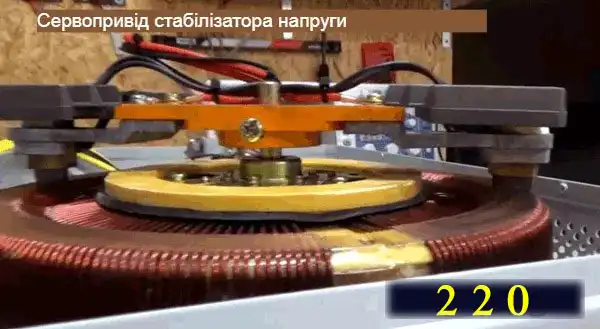

За основу роботи взято принцип регулювання звичайного лабораторного ЛАТРу. По його обмотці катається вугільне коліщатко, що створює електричний контакт для вихідної схеми.

Положення графітового щіткового контакту на обмотці змінюється послідовно та плавно за рахунок його пересування сервоприводом. Управління відбувається автоматично з урахуванням зворотного зв’язку.

Ці вироби можуть працювати як мережевими, і магістральними пристроями. Їх переваги:

• високий діапазон регулювання напруги від 140 до 280 вольт;
• гарна якість синусоїди, відсутність спотворення форми сигналу на виході;
• висока точність регулювання до 3%;
• допустима стійкість до невеликих навантажень;
• слабка чутливість до перешкод, що надходять із мережі.

Недоліки електромеханічних моделей:

• лімітований діапазон робочих температур обмежений холодом. У мороз механізм сервоприводу може відмовити;
• швидкість стабілізації напруги не висока;
• невеликий шум при перемиканнях сервоприводу, що підвищується зі збільшенням потужності підключених споживачів;
• при зменшенні вихідної напруги за нижній поріг регулювання автоматично знімається живлення із підключених ланцюгів;
• вимагають частого обслуговування та контролю стану графітового щіткового контакту. Він є слабкою ланкою цієї конструкції.

Якщо поруч із вами постійно працює майстерня з електричними верстатами та зварювальними трансформаторами, які регулярно знижують рівень напруги, то вибирати електромеханічний стабілізатор не раджу. Його графітові щітки можуть розсипатися за кілька місяців.

Моделі із сервоприводом добре працюють у тих мережах, де вхідна напруга підтримується на якомусь приблизно одному рівні: низькому або підвищеному. За таких умов вони нормально експлуатуються тривалий час.

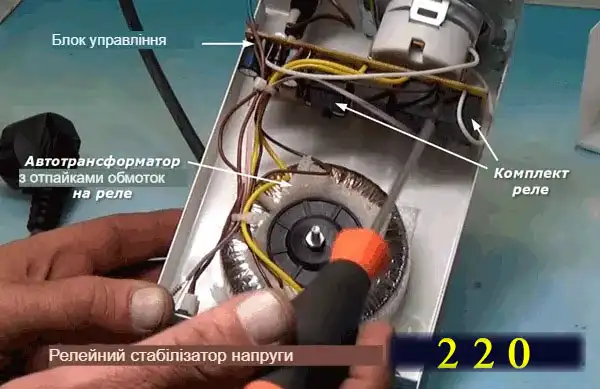

Як влаштований та працює релейний стабілізатор напруги: його відмінності від сервоприводу

За його основу взято той же автотрансформатор, тільки для регулювання рівня напруги на обмотці зроблено відпаювання, підключені до контактів спеціальних реле.

Вони перемикають кілька робочих витків автотрансформатора. Схема управління порівнює вхідний та вихідний сигнал, при необхідності змінює подачу живлення на релейні обмотки, а вони здійснюють комутацію контактів.

Ця схема, на відміну сервопривода, виконує не плавне, а ступінчасте регулювання вихідного сигналу. При достатній кількості реле може бути досить точним. Перемикання відбуваються швидко.

До переваг релейних стабілізаторів можна віднести:

• зменшені габарити;
• збільшений діапазон регулювання вхідних сигналів;
• підвищений режим експлуатації за температури навколишнього середовища (від -20 до + 40 градусів включно);
• тиха робота;
• здатність тривало протистояти навантаженням до 110 відсотків номінальної величини та короткочасно до 4 с – дворазовим;
• гарна сприйнятливість до перешкод і спотворень, що надходять на вхід;
• підвищений до 10 років термін експлуатації:
• доступна ціна.

Головним недоліком залишається регулювання за ступінчастим принципом. Перемикання між обмотками візуально помітні зміною яскравості ламп розжарювання.

Якість релейних стабілізаторів залежить від конструкції, яку використовує виробник. Наприклад, продукція Voltron на голову перевершує те, що випускає Ресанта.

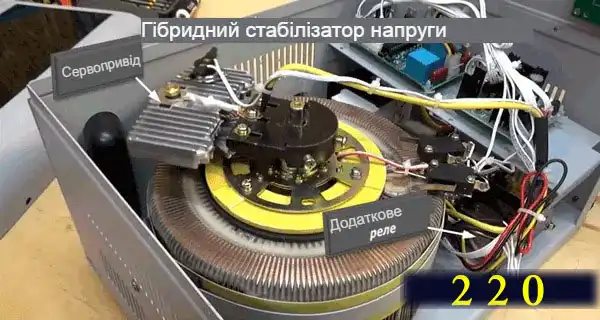

Гібридний стабілізатор напруги

В основу цього пристрою покладено принцип сервоприводу. Але при зниженні рівня напруги домашньої мережі нижче 140 вольт підключається обмотка, задіяна через реле контакти.

За рахунок такої гібридної конструкції вдається розширити можливості сервопривідних моделей до діапазону від 105 до 280 вольт.

Що треба враховувати у роботі тиристорних перетворювачів

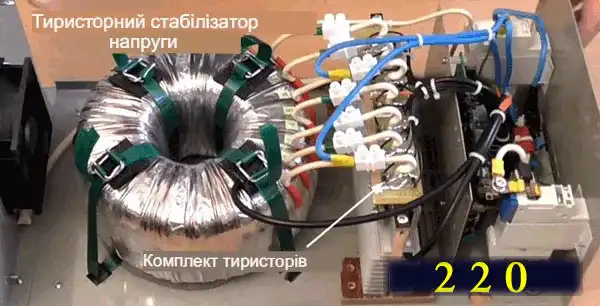

Внутрішнє влаштування такого стабілізатора дуже нагадує релейну конструкцію.

Тільки комутація відпайок обмотки покладено не так на електромеханічні контакти реле, але в електронні тиристорні ключі. На кожну частину відпайкової обмотки працює пара тиристорів, що обробляють позитивну та негативну напівхвилю.

Схема управління силовими ланцюжками тут складніша. Вона враховує важкі умови експлуатації тиристорів для забезпечення підвищених вимог щодо їх безпеки.

Основними перевагами тиристорних перетворювачів є:

• досить висока стабілізація вихідної напруги;
• швидкість спрацьовування при регулюванні вище ніж у релейних і сервопривідних моделей;
• тиха робота без шуму;
• збереження потужності.

При порівнянні з аналогічними моделями релейних пристроїв вони:

• мають збільшені розміри;
• дорожче за ціною.

Такими електронними моделями добре захищати опалювальний котел, холодильник, мікрохвильову піч, інші побутові прилади.

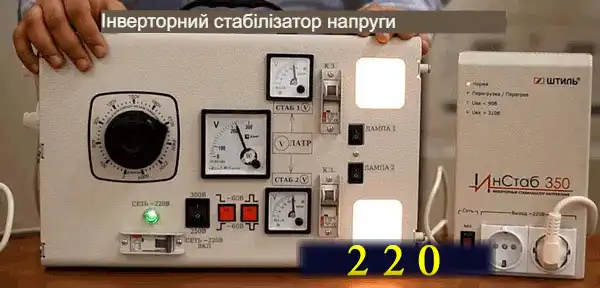

Чому інверторний стабілізатор напруги відноситься до елітних моделей

При порівнянні цієї конструкції з технічних характеристик з трьома попередніми розробками виділяються значні переваги забезпечення якісної стабілізації.

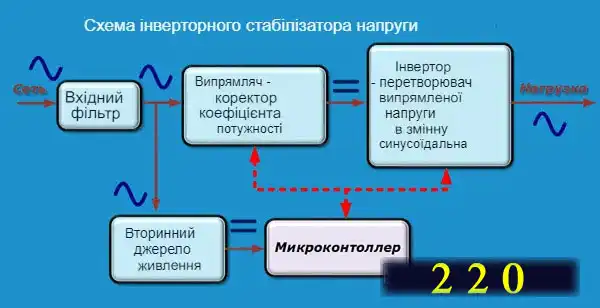

Тут відбувається подвійне перетворення електричної енергії. Спочатку синусоїдальна гармоніка відфільтровується і випрямляється, а потім випрямлений сигнал інвертується в синусоїду і подається на навантаження.

Вхідний фільтр, як правило, виконує двояку роль:

1. згладжує перешкоди, що надходять з побутової мережі;
2. не пропускає у домашню проводку високочастотні імпульси інвертора.

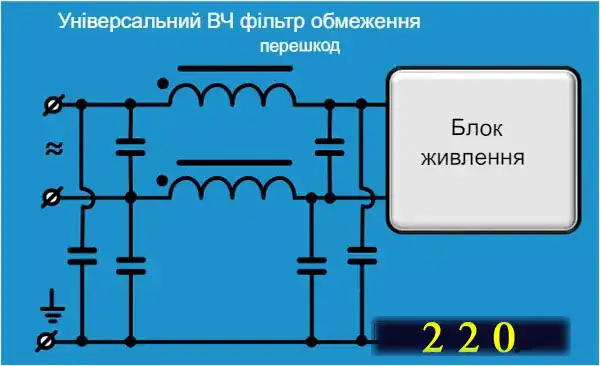

Принципова схема фільтра високочастотних перешкод представлена нижче.

Принцип її роботи та інших компонентів докладно описано у статті про імпульсні джерела живлення.

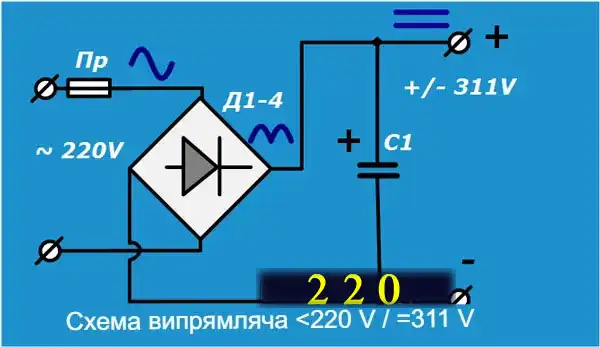

Випрямляч перевертає напівхвилі гармоніки та згладжує їх пульсації до постійної величини.

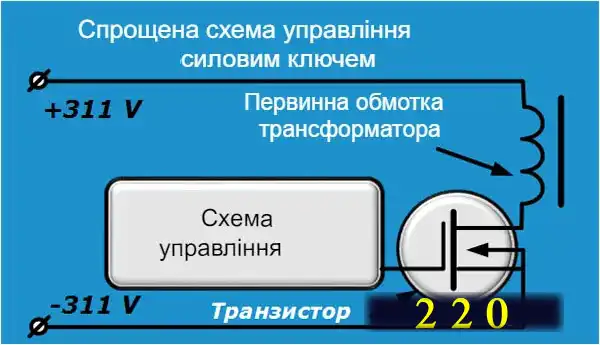

Робота інверторного перетворювача побудована на використанні силового високочастотного транзистора та схеми його керування.

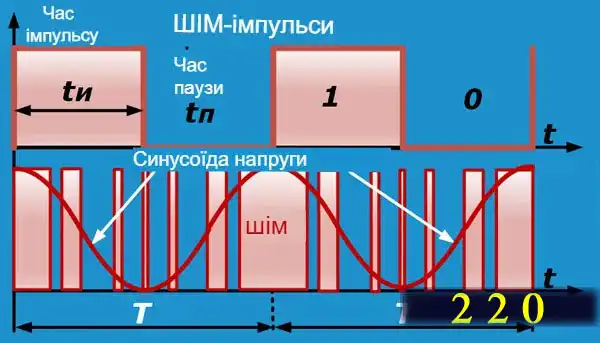

На вхід транзистора від схеми управління надходять в/год імпульси, а він, у свою чергу, створює ШІМ-імпульси в силовому ланцюзі.

Вихідний сигнал інверторного стабілізатора має добре підходящу для побутових приладів синусоїдальну форму.

За рахунок відсутності у схемі автотрансформатора з роботою тільки електронних компонентів інверторні моделі мають великі переваги перед рештою. Вони відрізняються:

• здатністю працювати у збільшеному діапазоні вхідних напруг;
• гарною стабільністю вихідних параметрів;
• зменшеною вагою та габаритами;
• безшумністю під час експлуатації;
• якісним живленням завдяки застосуванню схеми фільтрації перешкод високочастотних імпульсів. Вони надійно блокуються, не проникають у домашню мережу.
• збільшеним за 90% ККД;
• підвищеною швидкістю регулювання струму;
• найбільш високою точністю стабілізації напруги (<1%);
• можливістю нормальної роботи за температури навколишнього середовища —40÷40 градусів.

Недоліки інверторних перетворювачів:

1. підвищена вартість;
2. залежність вихідних параметрів напруги кількості підключених споживачів.

Другий недолік можна охарактеризувати таким прикладом:

• при навантаженні менше 50% потужності стабілізатора він нормально працює від мережі 115÷300 вольт;
• коли споживачі забирають 50÷70% відсотків потужності, то діапазон вхідної напруги звужується до 140÷300 вольт;
• при підвищеному понад 70% навантаженні стабілізатор працює від 160 вольт.

Якщо у вас умовно безлімітний бюджет і немає бажання особливо турбуватися про умови експлуатації, то моделі інверторного типу – ваш оптимальний вибір.

Крок №5. Як не припуститися помилки, коли в будинок приходять 3 фази, а не одна: думка електрика

Власники приватних будинків із трифазним харчуванням стоять перед вибором:

1. придбати один трифазний перетворювач на всю будівлю;
2. або встановити три однакові однофазні моделі на кожну фазу.

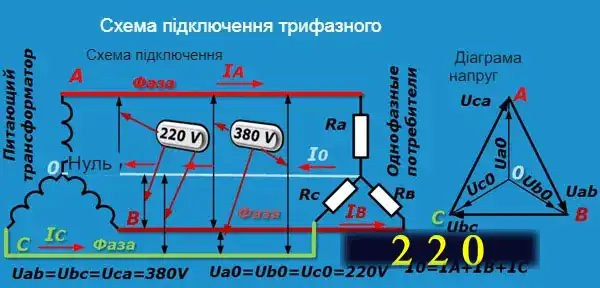

Тут треба бути дуже уважним. Будь-який трифазний стабілізатор створюється для роботи з такими трифазними навантаженнями, наприклад, асинхронними електродвигунами.

Вони по всіх фазах протікають приблизно рівні струми, зсунуті на однаковий кут від вектора напруги.

При підключенні до такого перетворювача трьох фаз з різними навантаженнями, коли на одній лінії працює малопотужне освітлення, а на іншій енергоємний опалювальний котел, стабілізоване джерело експлуатується в екстремальному режимі. Він може працювати не коректно чи взагалі відмовити.

У такій ситуації краще використовувати три незалежні однофазні стабілізатори. Кожен із них працюватиме автономно без логічної зав’язки на інші джерела.

Трифазні стабілізатори напруги встановлюються на трифазні споживачі з рівнозначним навантаженням.

Крок №6. Огляд популярних виробників: на що звертати увагу

“Штиль”

Виробник накопичив великий досвід випуску електротехнічних виробів, що працює на ринку з 1994 року. Продукція випускається за сертифікатом відповідності ГОСТ ISO 9001-2011.

Є власні проектний та виробничі відділи для випуску стабілізаторів різних призначень та способів кріплення.

Особливою популярністю користуються інверторні трифазні та однофазні моделі, призначені для роботи у важких умовах. Вони забезпечують високі вихідні електричні характеристики.

На свою продукцію компанія Штіль дає гарантії, що включають:

• діагностику працюючого обладнання з виявленням причин, що викликають проблеми під час експлуатації;
• виконання місцевого чи загального ремонту із заміною пошкоджених вузлів;
• профілактичні заходи та технічне обслуговування.

Устаткування після гарантійного ремонту обов’язково піддається тестовим випробуванням на придатність до подальшої експлуатації. Без технічних перевірок воно до власника не повертається.

Італійський виробник ORTEA SPA

Компанія освоїла ринок електротехнічного обладнання для країн Європи понад півстоліття тому.

Її продукція до нас надходить через розгалужену мережу дилерів, що включає понад 700 компаній-партнерів у країнах СНД із сервісними центрами виробника з Італії. Вона відрізняється високою якістю, надійністю, стійкістю до складних умов експлуатації.

Переваги продукції компанії:

• є патент на конструкцію регулювального механізму, що забезпечує довічну фірмову гарантію;
• внутрішні силові вузли мають високу стійкість до перевантажень, що виникають;
• точність стабілізації дуже висока, вбирається у 0,5 відсотка;
• використовується високоефективна інтелектуальна система захисту від Schneider Electric чи ABB;
• додатково вбудовано захист від ураження обладнання блискавкою;
• підвищена швидкодія на перепади напруги у мережі;
• гарна плавність регулювань;
• стійкість до холодів;
• 2 методи підключення, що використовують можливість корекції вхідного сигналу;
• сучасні дисплеї з підвищеною чіткістю інформації, що відображається.

Комплектуюче обладнання для складання надходить тільки від європейських компаній, піддається серйозним перевіркам. Монтаж відзначається високою чіткістю та акуратністю.

«Норма М»

Старий та досвідчений вітчизняний виробник відзначається прогресивними технічними рішеннями та високою технологічною базою для випуску електротехнічного обладнання.

На підприємстві запатентовано та впроваджено винаходи:

• за конструкціями реле, що забезпечує функцію запобігання іскрінню контактів;
• сучасної безперервної комутації ланцюгів, що перемикаються;
• забезпечення майже 100% утримання потужності.

Продукція Норма М створюється для однофазних або трифазних систем живлення, коректно слугує понад 10 років при різних навантаженнях. На неї надається гарантія та надається сервісне технічне обслуговування у центрах компанії.

Переваги виробника:

• всі моделі обладнання вирізняються компактністю;
• високе забезпечення рівня потужності у заявленому діапазоні;

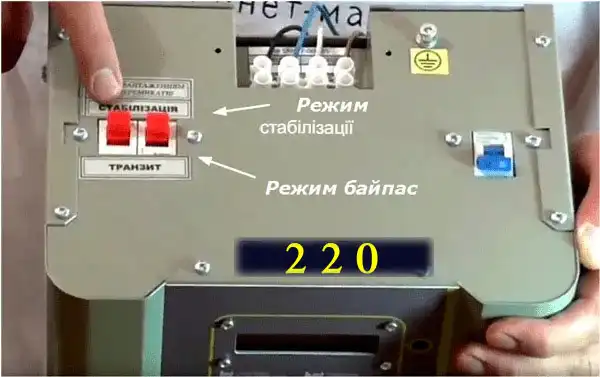

• є режим «байпас», що забезпечує відключення автотрансформатора за нормального рівня електропостачання, що значно економить електроенергію;
• стійкість до роботи на морозі;
• якісна вихідна синусоїда без спотворень гармоніки;
• монтаж за місцевими умовами на стіні чи підлозі.

«Енергія»

У 2000 році компанія зареєструвалася як дистриб’ютор електротехнічної корпорації Sassin з Китаю і стала працювати на вітчизняному ринку з силовим електричним обладнанням.

Випуск та продаж власної продукції розпочато з 2005 року. Товар виявився високої якості, одразу завоював довіру споживачів, став мати попит. Пояснюється це тим, що вимоги технологічних процесів є дуже жорсткими. Все обладнання відповідає технічним нормативам та вимогам безпеки.

Основні переваги ЕТК Енергія:

• великий вибір продукції з різними величинами потужності для побутового використання;
• якісне складання приладів;
• висока надійність та пристосованість до роботи у складних умовах;
• вибір монтажу на стіну чи підлогу;
• надається можливість придбати прилади, здатні працювати за будь-якої погоди на вулиці;
• доступна ціна;
• довготривала гарантія.

Крок №7. Як перевірити продавця і не втратити гроші: 3 практичні поради

Стабілізатор напруги – це складне електротехнічне обладнання, яке необхідно вибрати оптимально під конкретні умови експлуатації. Тільки в цьому випадку грошові витрати будуть виправдані.

Щоб не допустити помилок при купівлі, рекомендую додатково оцінити продавця з трьох питань і з’ясувати:

1. Наскільки технічно грамотно він володіє інформацією про обладнання, що продається. Для цього запитуйте його про характеристики покупки та правила її експлуатації. Оцініть якість консультації.
2. На який термін видаються гарантії та що входить до їх переліку.
3. Що станеться, якщо ваше придбання раптом зламається. Як буде проводитися гарантійний ремонт, наскільки далеко розташований найближчий сервісний центр, скільки часу займає усунення несправності, чи компенсація надається.

Поширені запитання

Чи допоможе стабілізатор напруги, якщо у мережі постійні перепади струму або напруга сильно занижена?

Не завжди. Перед тим як купувати стабілізатор, необхідно перевірити стан електропроводки — особливо якість вступного кабелю від опори до будинку. Якщо перетин провідника недостатній, він буде створювати опір, що спричинить втрати напруги. У такому випадку навіть дорогий стабілізатор не дасть бажаного ефекту. Часто проблема криється саме у неправильному монтажі або старому кабелі, який уже не витримує навантаження. Щоб уникнути подібних ситуацій, рекомендується попередньо провести заміри та розрахунки. Про правильне проектування внутрішньої системи можна детальніше прочитати на сторінці розводка електропроводки, де пояснено, як уникнути основних помилок у монтажі.

Який тип стабілізатора краще вибрати — мережевий чи магістральний?

Це залежить від задач. Якщо мета — стабілізувати всю електромережу в будинку, включаючи освітлення, побутову техніку, насоси та інші споживачі, тоді варто обрати магістральний стабілізатор. Його встановлюють на вводі, і він контролює всю напругу, яка надходить до оселі. Проте це рішення дорожче, бо потребує більшої потужності. Якщо ж потрібно захистити лише окремі чутливі прилади, як-от холодильник, пральна машина чи комп’ютер, тоді підійде мережевий варіант. Він дешевший, але не захищає всі пристрої. Для розуміння, які саме прилади найчутливіші до перепадів електроживлення, варто звернутися до фахівців. Наприклад, досвідчені електрики у Львові можуть одразу визначити, чи доцільно ставити стабілізатор на всю систему чи лише на окремі точки навантаження.

Як правильно визначити необхідну потужність стабілізатора?

Найпростіше — підсумувати потужність усіх електроприладів, які мають бути підключені до стабілізатора. Її можна знайти на шильдиках приладів або в технічному паспорті. Якщо потужність вказана у вольт-амперах або амперах, її слід перевести у ватти. Для цього можна скористатися онлайн-калькулятором. Також варто врахувати, що стабілізатор повинен мати запас щонайменше 30% від розрахованої потужності. Наприклад, якщо сумарне навантаження становить 5 кВт, обирайте пристрій із потужністю щонайменше 6,5 кВт. Це важливо, бо стабілізатор працює із втратами, особливо при сильному зниженні або підвищенні вхідної напруги. У випадку, якщо ви не впевнені у власних розрахунках, краще звернутися до професіонала або скористатися підказками на сторінці установки розеток і вимикачів, де також ідеться про розрахунок навантаження та підбір перетину кабелю.

Чому не можна економити на запасі потужності стабілізатора?

Якщо купити стабілізатор з мінімальним запасом або взагалі без нього, він може не впоратись зі стрибками напруги в критичних ситуаціях. Наприклад, при запуску потужного електродвигуна — насоса або компресора холодильника — споживання струму різко зростає. Якщо стабілізатор не має достатнього ресурсу, він або вимикається, або переходить у аварійний режим. У результаті техніка не отримує належного живлення, що знижує її ресурс і надійність. Крім того, постійна робота на межі призводить до перегрівання самого стабілізатора, зниження точності стабілізації та врешті-решт до його виходу з ладу. Саме тому краще одразу враховувати запас потужності. Це особливо важливо у будинках, де працює електричне опалення або електрокотел. До речі, для стабільної роботи опалювальних приладів із нагрівальними елементами варто також ознайомитися з порадами на сторінці світлодіодне освітлення, де розповідається, як уникати перевантажень у мережі.
